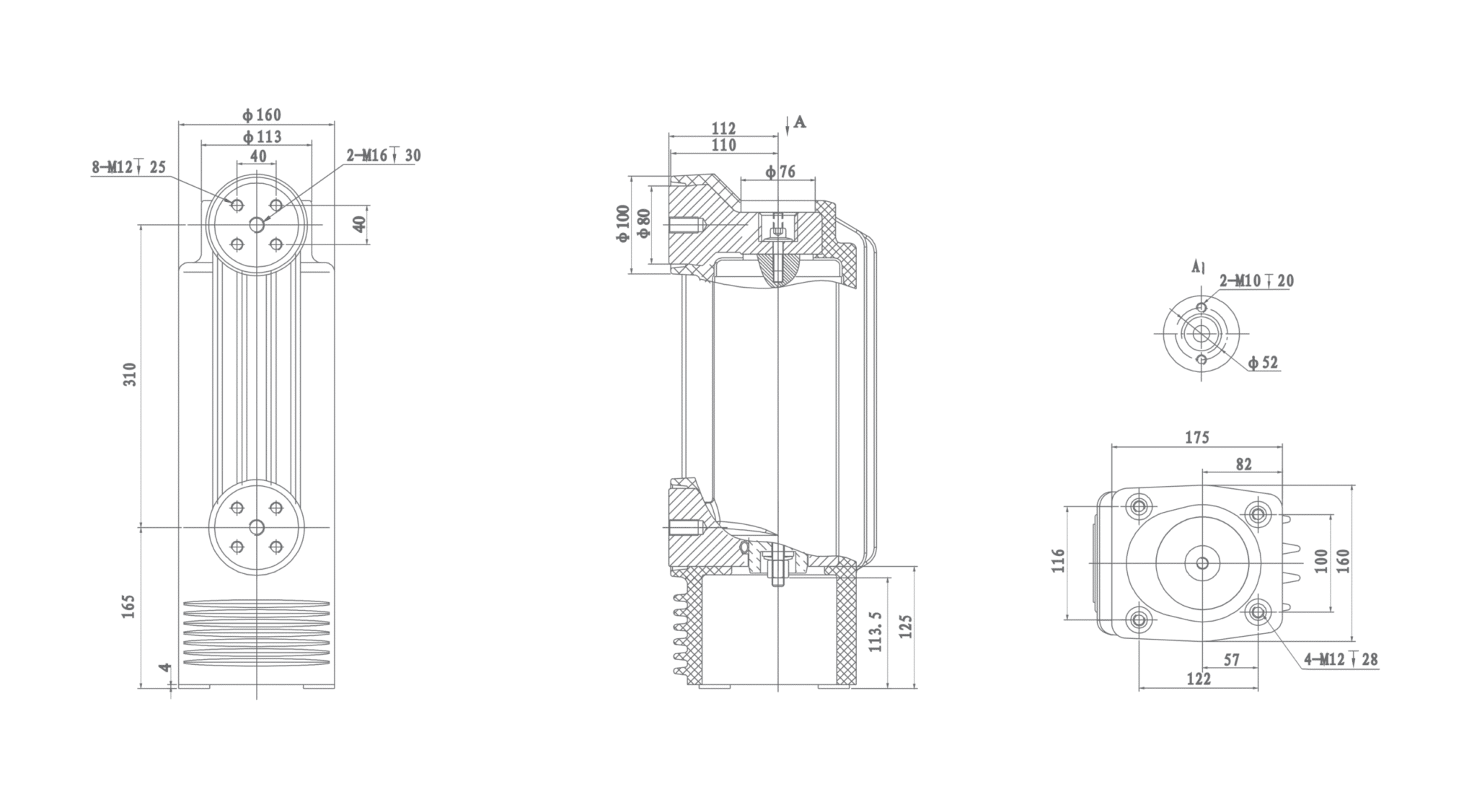

RZP5.026高精度デュアル電圧埋め込みポール：12kV/40.5kVデュアル電圧、1250A-3150A電流、31.5kA-40kA遮断、48kV-95kV耐電圧、≤15μΩ-≤25μΩ抵抗、スマート精度。.
| 図面番号. | 仕様 |
| RZP5.026a | ベジ40.5/2500-31.5 |
| RZP5.026b | ベジ40.5/2000-31.5 |
| RZP5.026c | ベジ40.5/1250-31.5 |
| RZP5.026f | EP12/3150-40 |
| RZP5.026g | EP12/2500-31.5 |
| 主な技術データ | |||||||
| データ | 価値 | 単位 | |||||
| 定格電圧 | 40.5 | 12 | キロボルト | ||||
| 定格電流 | 2500 | 2000 | 1250 | 3150 | 2500 | A | |
| 定格周波数 | 50 | ヘルツ | |||||
| 定格短絡破壊電流 | 31.5 | 40 | 31.5 | kA | |||
| 短絡遮断電流の動作 | 30 | 時間 | |||||
| 定格短絡電流 | 80 | 100 | kA | ||||
| 定格ピーク耐電流 | 80 | 100 | kA | ||||
| 定格短時間耐電流（4s） | 31.5 | 40 | 31.5 | kA | |||
| 定格単一コンデンサバンク遮断電流 | 630※ | A | |||||
| 定格背中合わせコンデンサ遮断電流 | 400※ | A | |||||
| 短時間(1min)電源周波数耐電圧 | 95 | 48 | キロボルト | ||||
| 照明インパルス耐電圧（ピーク） | 185 | 75 | キロボルト | ||||
| 定格接触力における回路抵抗 | ≤18 | ≤21 | ≤25 | ≤15 | ≤18 | μΩ | |
| 機械的寿命 | 10,000 | 時間 | |||||
| ベローズと大気による接点閉鎖力 | 200±60 | 250±60 | N | ||||
| 定格接触ストロークでのカウンターフォース | 300±60 | 350±60 | N | ||||
| 接触限界侵食 | 3 | mm | |||||
| 賞味期限 | 20 | 年 | |||||
| 部分放電 | ≤1 | ピーシー | |||||
| 定格動作シーケンス | 0-0.3S-CO-180S-CO | ||||||
| インターラプタ付き回路の機械的データ | |||
| データ | 価値 | 単位 | |
| 定格接点ストローク | 20±1 | 9±1 | mm |
| 接点接続ストローク | 5±1 | 3±1 | mm |
| 平均開口速度 | 2±0.2 | 1.3±0.2 | m/s |
| 平均クロージング速度 | 0.75±0.2 | 0.6±0.2 | m/s |
| コンタクトの定格動作圧力 | 3600±300 | 5000±300 | N |
| 接点閉鎖のバウンス時間 | ≤3 | ≤2 | ms |
| 接点の閉と開の同時性から外れる | ≤1 | ms | |
| 最大オーバートラベル | ≤2 | mm | |
“※”リクエストセット時に付与される定格特性
