Como funciona a indução electromagnética nos transformadores de corrente?

Os transformadores de corrente são os heróis anónimos de todas as redes de distribuição de energia eléctrica - no entanto, a física que os rege é muitas vezes mal compreendida ou simplificada. A indução electromagnética é o mecanismo central que permite que um TC reduza com segurança correntes primárias elevadas em sinais secundários mensuráveis, permitindo uma medição precisa e uma proteção fiável em sistemas de média tensão. Para os engenheiros eléctricos e gestores de compras que especificam transformadores de instrumentos para subestações ou painéis de comutação industriais, a compreensão deste princípio não é académica - determina diretamente se o seu relé de proteção dispara no momento certo ou falha silenciosamente. Neste artigo, analisamos o processo de indução electromagnética no interior de um transformador de corrente, desde a lei de Faraday até às classes de precisão do mundo real, para que possa tomar melhores decisões de engenharia e de aprovisionamento.

Índice

• O que é indução eletromagnética em um transformador de corrente?
• Como é que a corrente primária induz a tensão secundária num TC?
• Como selecionar o TC certo com base no desempenho da indução?
• Quais são os erros de instalação comuns que perturbam a precisão da indução de TC?

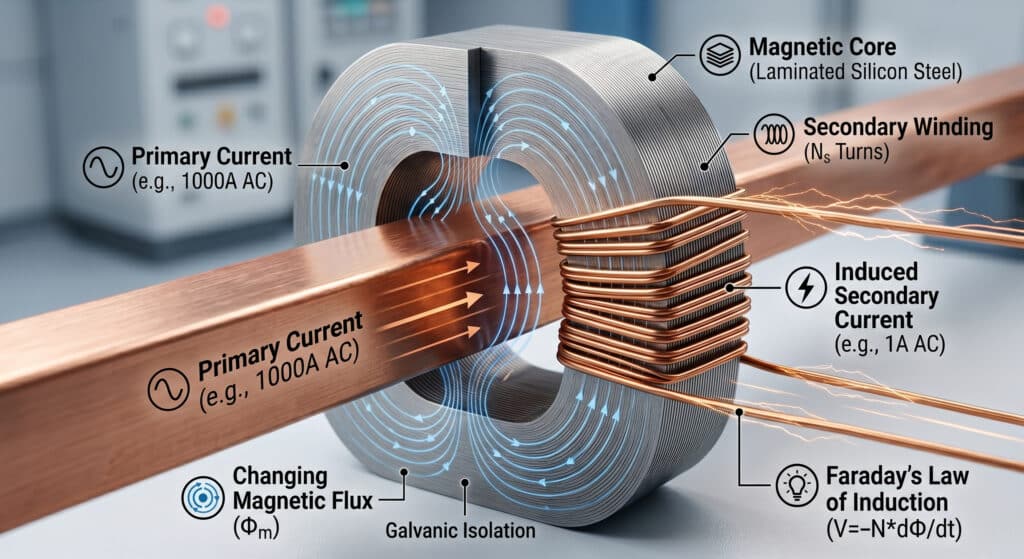

O que é indução eletromagnética em um transformador de corrente?

Indução electromagnética, tal como definida por lei de faraday¹, O princípio da força eletromotriz (FEM), segundo o qual um fluxo magnético variável através de um circuito fechado induz uma força eletromotriz (FEM) nesse circuito. No interior de um transformador de corrente, este princípio é aplicado com engenharia de precisão para obter isolamento galvânico² e escalonamento preciso da corrente.

Um TC é constituído por três componentes fundamentais que funcionam em conjunto:

• Enrolamento primário (ou condutor primário): Transporta a corrente de linha de alta magnitude (por exemplo, 400A, 1000A, 3000A). Em muitos TCs de média tensão, trata-se simplesmente do barramento ou cabo que passa pela abertura do TC - um primário de uma volta.
• Núcleo magnético: Tipicamente construído a partir de aço silício de grão orientado ou de uma liga de níquel-ferro, concebido para baixas perdas por histerese e elevada permeabilidade. O núcleo canaliza o fluxo magnético gerado pela corrente primária.
• Enrolamento secundário: Uma bobina multi-voltas enrolada à volta do núcleo. As saídas secundárias padrão são 5A ou 1A, ligados a circuitos de medição ou de proteção.

Parâmetros técnicos fundamentais que definem o desempenho da indução de TC:

Parâmetro	Intervalo típico	Significado
Corrente primária nominal	5A - 5000A	Define o rácio de transformação
Saída secundária	1A ou 5A	Corresponde à entrada do relé/medidor
Material do núcleo	Aço silício / Liga Ni-Fe	Determina a linearidade e a saturação
Classe de precisão	0,2S, 0,5, 1, 3, 5P, 10P	Medição vs. proteção
Nível de isolamento	3,6kV - 40,5kV (IEC 61869-2)	Compatibilidade do sistema de média tensão
Resistência dieléctrica	≥28kV (para a classe 12kV)	Norma de segurança e fiabilidade

Toda a cadeia de indução - dos amperes primários aos miliamperes secundários - deve permanecer linear dentro da carga nominal e da classe de precisão do TC. Qualquer desvio indica um risco de fiabilidade no seu esquema de proteção.

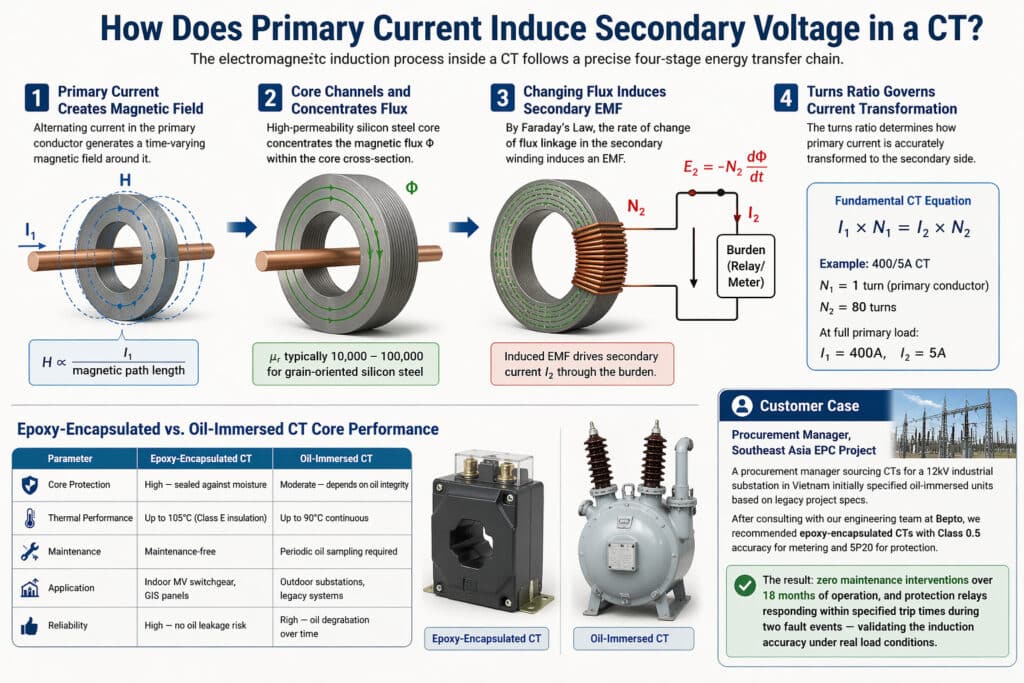

Como é que a corrente primária induz a tensão secundária num TC?

O processo de indução electromagnética no interior de um TC segue uma cadeia precisa de transferência de energia em quatro fases. A compreensão de cada fase ajuda os engenheiros a diagnosticar erros de medição e a especificar o TC correto para a sua aplicação de distribuição de energia.

Fase 1 - A corrente primária cria um campo magnético Quando a corrente alternada flui através do condutor primário, gera um campo magnético variável no tempo à sua volta, regido por lei de Ampere³. A intensidade do campo $H$ é proporcional à corrente primária $I_1$ e inversamente proporcional ao comprimento do trajeto magnético.

Fase 2 - Canais principais e fluxo de concentrados O núcleo de aço silício, com a sua elevada permeabilidade magnética⁴ ($\mu_r$ tipicamente 10.000-100.000 para as qualidades orientadas para o grão), concentra o fluxo magnético $\Phi$ dentro da secção transversal do núcleo. É por este motivo que a geometria do núcleo e a qualidade do material têm um impacto direto na precisão da TC - um núcleo de baixa qualidade introduz erros de não linearidade e de deslocamento de fase.

Fase 3 - A alteração do fluxo induz campos electromagnéticos secundários Pela lei de Faraday, a taxa de variação do fluxo de ligação no enrolamento secundário induz um CEM:
$E_2 = -N_2 \times \frac{d\Phi}{dt}$
Onde $N_2$ é o número de voltas do secundário. Este campo eletromagnético induz uma corrente secundária $I_2$ através da carga ligada (relé ou contador).

Fase 4 - O rácio de rotação rege a transformação atual A equação fundamental da TC:
$I_1 \times N_1 = I_2 \times N_2$
Um TC de 400/5A com $N_1=1$ requer $N_2=80$ voltas para produzir uma saída secundária de 5A com carga primária total.

Desempenho do núcleo de TC encapsulado em epóxi vs. imerso em óleo

Parâmetro	TC encapsulada em epóxi	TC imerso em óleo
Proteção do núcleo	Alta - selado contra a humidade	Moderado - depende da integridade do óleo
Desempenho térmico	Até 105°C (isolamento de classe E)	Até 90°C contínuos
Manutenção	Sem manutenção	Necessidade de recolha periódica de amostras de óleo
Aplicação	Quadros de distribuição de média tensão interiores, painéis GIS	Subestações exteriores, sistemas antigos
Fiabilidade	Elevado - sem risco de fuga de óleo	Risco de degradação do óleo ao longo do tempo

Caso de cliente - Gestor de aprovisionamento, projeto EPC do Sudeste Asiático: Um gestor de compras que procurava TCs para uma subestação industrial de 12kV no Vietname especificou inicialmente unidades imersas em óleo com base nas especificações antigas do projeto. Depois de consultar a nossa equipa de engenharia na Bepto, recomendámos TCs encapsulados em epóxi com precisão de Classe 0,5 para medição e 5P20 para proteção. O resultado: zero intervenções de manutenção ao longo de 18 meses de funcionamento e relés de proteção que responderam dentro dos tempos de disparo especificados durante dois eventos de falha - validando a precisão da indução em condições reais de carga.

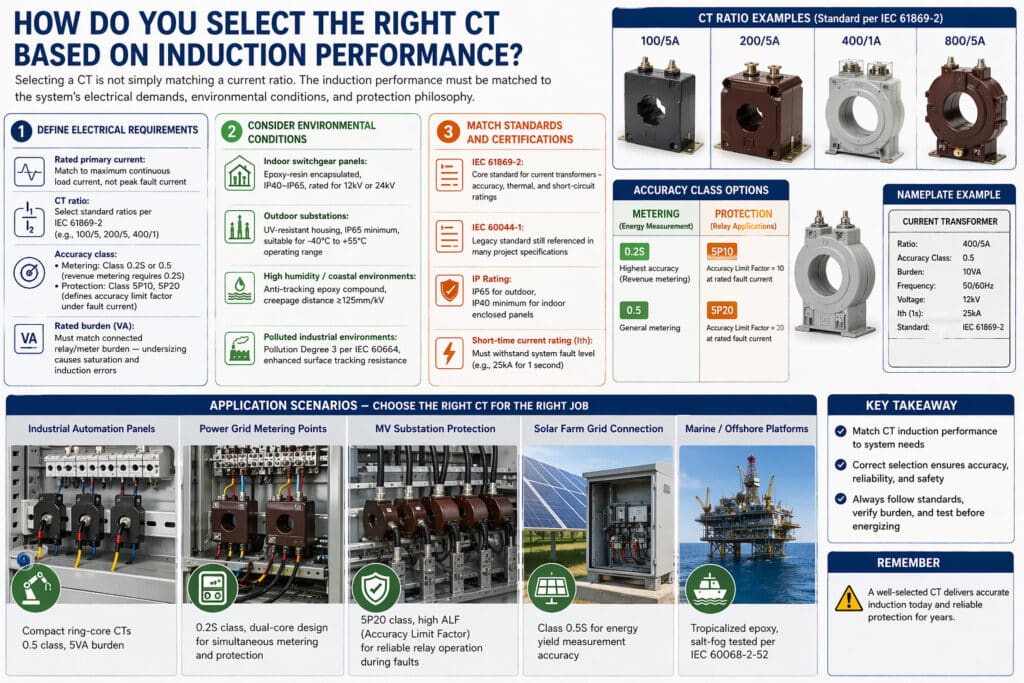

Como selecionar o TC certo com base no desempenho da indução?

A seleção de um TC não se limita a corresponder a um rácio de corrente. O desempenho da indução deve ser adaptado às exigências eléctricas do sistema, às condições ambientais e à filosofia de proteção. Aqui está um processo de seleção estruturado utilizado pela nossa equipa de engenharia na Bepto Electric.

Passo 1: Definir os requisitos eléctricos

• Corrente primária nominal: Corresponde à corrente de carga contínua máxima, não à corrente de falha de pico
• Rácio CT: Selecionar rácios padrão por iec-61869-2⁵ (por exemplo, 100/5, 200/5, 400/1)
• Classe de precisão: - Medição: Classe 0,2S ou 0,5 (a contagem de receitas requer 0,2S)
  • Proteção: Classe 5P10, 5P20 (define o fator limite de precisão sob corrente de falha)
• Carga nominal (VA): Deve corresponder à carga do relé/medidor conectado - o subdimensionamento causa erros de saturação e indução

Passo 2: Considerar as condições ambientais

• Painéis de distribuição interiores: Encapsulado em resina epóxi, IP40-IP65, classificado para 12kV ou 24kV
• Subestações exteriores: Caixa resistente aos raios UV, IP65 mínimo, adequada para uma gama de funcionamento de -40°C a +55°C
• Alta humidade / ambientes costeiros: Composto epoxídico anti-rastreio, distância de fuga ≥125mm/kV
• Ambientes industriais poluídos: Grau de poluição 3 de acordo com a norma IEC 60664, resistência melhorada ao rastreio da superfície

Etapa 3: Corresponder normas e certificações

• IEC 61869-2: Norma de base para transformadores de corrente - precisão, valores nominais térmicos e de curto-circuito
• IEC 60044-1: Norma herdada ainda referenciada em muitas especificações de projectos
• Classificação IP: IP65 para exterior, IP40 mínimo para painéis fechados interiores
• Corrente nominal de curta duração (Ith): Deve suportar o nível de falha do sistema (por exemplo, 25kA durante 1 segundo)

Cenários de aplicação

• Painéis de automação industrial: TCs compactos com núcleo em anel, classe 0,5, carga de 5VA
• Pontos de medição da rede eléctrica: Classe 0,2S, design dual-core para medição e proteção simultâneas
• Proteção de subestações de MT: Classe 5P20, ALF (Fator de Limite de Precisão) elevado para um funcionamento fiável do relé durante as falhas
• Ligação à rede do parque solar: Classe 0,5S para precisão da medição do rendimento energético
• Plataformas marítimas / offshore: Epóxi tropicalizado, testado contra névoa salina de acordo com a norma IEC 60068-2-52

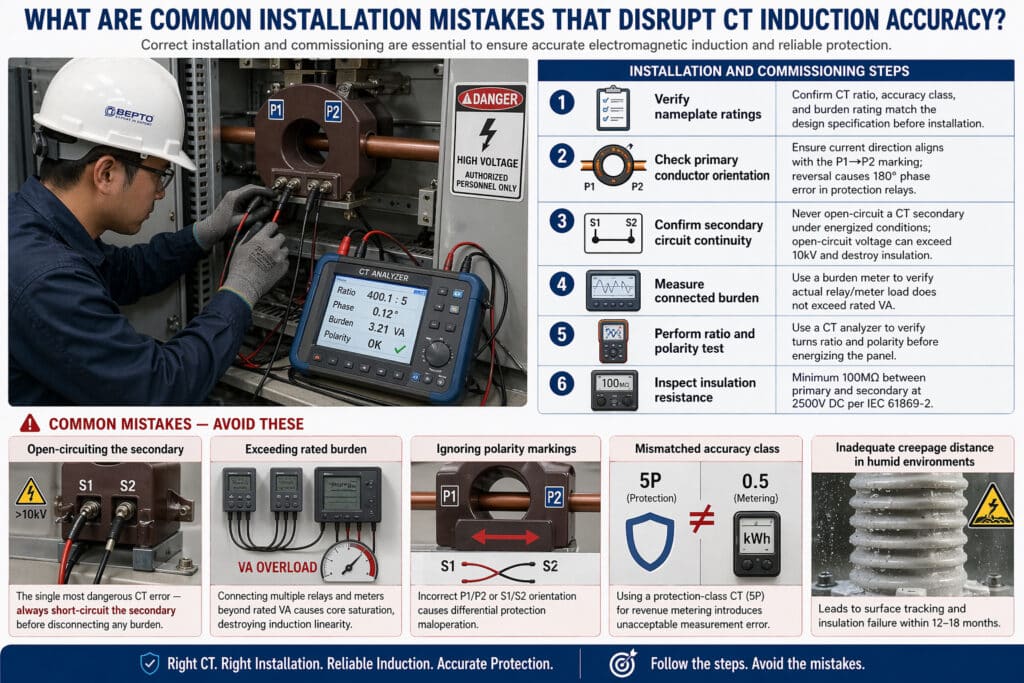

Quais são os erros de instalação comuns que perturbam a precisão da indução de TC?

Mesmo um TC perfeitamente especificado não conseguirá fornecer um desempenho preciso de indução electromagnética se for instalado incorretamente. Estes são os erros mais críticos observados nas instalações de campo:

Etapas de instalação e colocação em funcionamento

1. Verificar as classificações da placa de identificação - Confirmar se a relação CT, a classe de precisão e a classificação da carga correspondem às especificações do projeto antes da instalação
2. Verificar a orientação do condutor primário - Assegurar que a direção da corrente está alinhada com a marcação P1→P2; a inversão provoca um erro de fase de 180° nos relés de proteção
3. Confirmar a continuidade do circuito secundário - Nunca abra o circuito secundário de um TC em condições energizadas; a tensão de circuito aberto pode exceder 10kV e destruir o isolamento
4. Medir os encargos associados - Utilize um medidor de carga para verificar se a carga real do relé/contador não excede o VA nominal
5. Efetuar o teste de rácio e polaridade - Utilize um analisador de TC para verificar a relação de espiras e a polaridade antes de energizar o painel
6. Inspecionar a resistência do isolamento - Mínimo de 100MΩ entre o primário e o secundário a 2500V DC por IEC 61869-2

Erros comuns - Evite-os

• Circuito aberto do secundário: O erro mais perigoso de um TC - provocar sempre um curto-circuito no secundário antes de desligar qualquer carga
• Exceder a carga nominal: A ligação de vários relés e contadores para além do VA nominal provoca a saturação do núcleo, destruindo a linearidade da indução
• Ignorar as marcações de polaridade: Uma orientação incorrecta de P1/P2 ou S1/S2 provoca um mau funcionamento da proteção diferencial
• Classe de precisão incompatível: A utilização de um TC da classe de proteção (5P) para a contagem de receitas introduz um erro de medição inaceitável
• Distância de fuga inadequada em ambientes húmidos: Leva a um rastreio da superfície e à falha do isolamento no prazo de 12-18 meses

Conclusão

A indução electromagnética nos transformadores de corrente é um processo concebido com precisão - da corrente primária ao fluxo magnético, à EMF secundária induzida, regido pela Lei de Faraday e pela equação da relação de espiras. Para sistemas de distribuição de energia de média tensão, a seleção de um TC com a classe de precisão correta, material do núcleo, nível de isolamento e classificação de carga não é um detalhe de engenharia opcional - é a base de uma medição e proteção fiáveis. Na Bepto Electric, os nossos TCs são fabricados segundo a norma IEC 61869-2 com classes de precisão de 0,2S a 5P20, cobrindo todas as aplicações, desde painéis industriais a subestações de rede. Se a física da indução estiver correta, o seu esquema de proteção funciona. Se a fizer mal, nenhum relé o poderá salvar.
