Введение
Каждый год бригады ремонтников получают травмы или погибают не потому, что заземлитель вышел из строя по электрическим причинам, а потому, что никто визуально не убедился в том, что он действительно разомкнут. В высоковольтных средах предположение об изоляции не является изоляцией. Неважно, обслуживаете ли вы коллекторную подстанцию ветряной электростанции, кольцевую магистраль солнечной электростанции или фидер промышленной сети, Визуальный контроль открытого положения заземляющего устройства - это последняя линия обороны между безопасным обслуживанием и смертельным исходом от прикосновения к токоведущим частям.
Лучшая практика однозначна: перед началом любых работ по обслуживанию высоковольтной цепи необходимо физически и визуально подтвердить открытое/закрытое положение заземляющего устройства, а не предполагать, что оно находится в таком положении. скада1 индикация или контрольная лампа панели управления.
В частности, для объектов возобновляемой энергетики, где беспилотные подстанции и дистанционный мониторинг создают ложное чувство уверенности, эта дисциплина регулярно недооценивается. Эта статья устанавливает инженерные и процедурные рамки для того, чтобы каждый раз делать это правильно.
Оглавление
- Что делает заземлитель визуально проверяемым?
- Почему при обслуживании высоковольтных систем происходят сбои в визуальной проверке?
- Как реализовать визуальную верификацию в возобновляемых источниках энергии и высоковольтных системах?
- Каковы самые опасные ошибки в обслуживании и как их предотвратить?
Что делает заземлитель визуально проверяемым?
Визуальная верифицируемость - это не косметическая особенность, это критическое требование к безопасности конструкции кодифицированный в iec-62271-1022 и непосредственно ссылается на IEC 61936-1 (Электроустановки, превышающие 1 кВ переменного тока). Заземлитель, который не может быть уверенно подтвержден как открытый или закрытый путем прямого визуального осмотра, представляет собой неприемлемый риск для любой процедуры технического обслуживания.
Определение визуальной верификации в терминах МЭК

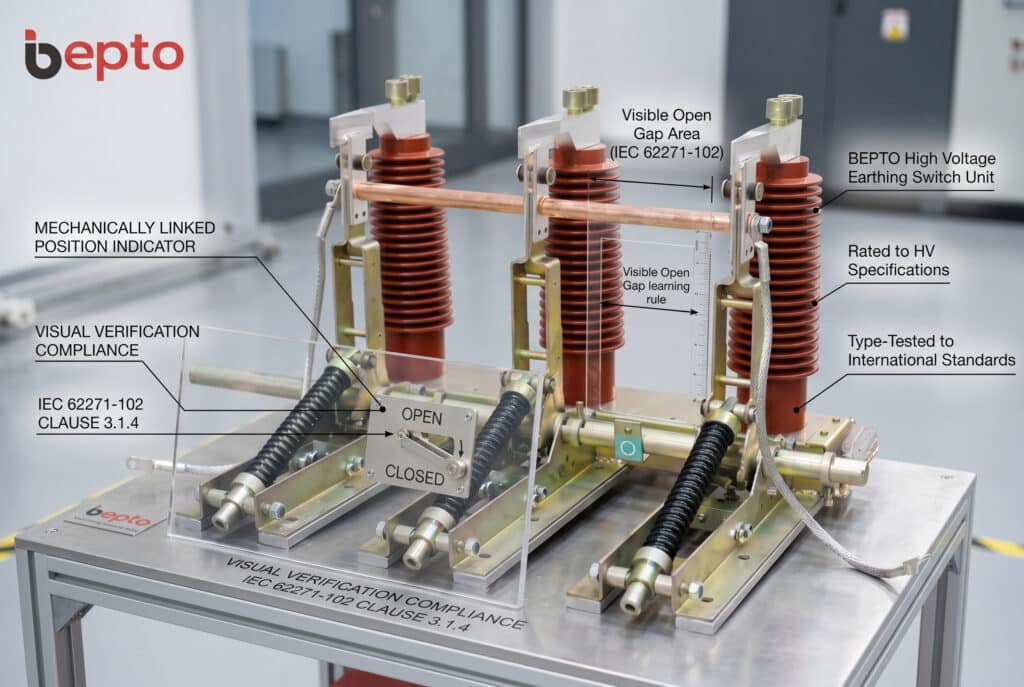

По ссылке IEC 62271-102, пункт 3.1.4, “Видимый открытый зазор” определяется как диэлектрический промежуток3 между контактами, который можно непосредственно наблюдать - подтверждение того, что между заземляющим контактом и проводником под напряжением нет проводящего пути. Это отличается от:
- Индикаторные лампы (электрический сигнал, может не работать или искажать информацию)
- Обратная связь по положению SCADA (зависит от программного обеспечения, возможен отказ датчика)
- Механические флажки положения без прямого контакта видимость

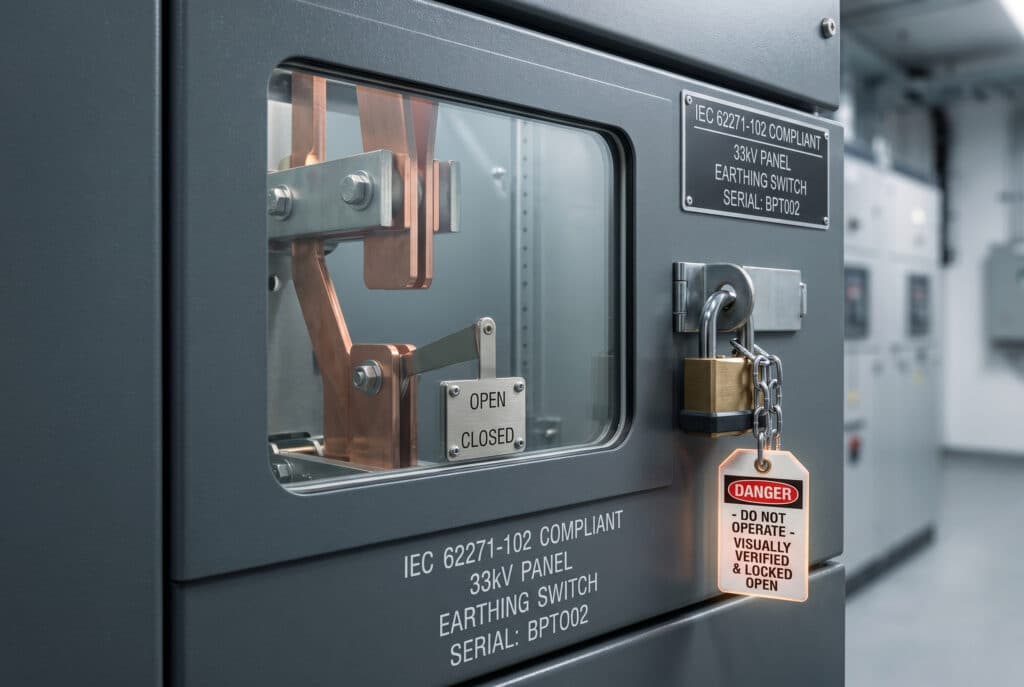

Соответствующее заземляющее устройство, предназначенное для обслуживания высокого напряжения, должно обеспечивать по крайней мере один из следующих методов проверки:
- Прямой видимый зазор через прозрачное смотровое окно (поликарбонат или боросиликатное стекло, рассчитанное на Дуговая вспышка4 экспозиция)
- Механический индикатор положения физически соединен с главным контактным валом (не только с рабочим механизмом)
- Запираемая на ключ защелка в открытом положении предотвращает повторное закрытие и одновременно подтверждает открытое состояние
Основные технические характеристики для соответствия требованиям визуальной проверки
| Характеристика | Требование | Справочник МЭК |
|---|---|---|
| Видимый открытый зазор | Прямое оптическое подтверждение разделения контактов | IEC 62271-102 Cl. 3.1.4 |
| Точность индикатора положения | Механическое соединение с главными контактами | IEC 62271-102 Cl. 6.101 |
| Материал смотрового окна | Дугостойкий, устойчивый к УФ-излучению поликарбонат или стекло | IEC 61936-1 Кл. 8.3 |
| Положение о навесном замке | ≥1 точка навесного замка в открытом положении | IEC 62271-102 Cl. 5.101 |
| Рейтинг IP (внутри помещений) | Минимум IP4X | IEC 62271-102 Cl. 6.6 |
| Рейтинг IP (вне помещения/возобновляемый) | Минимум IP65 | IEC 62271-102 Cl. 6.6 |
Материалы, используемые для сборки контактов и смотрового окна, должны выдерживать температурные и ультрафиолетовые условия установки. Для наружных подстанций возобновляемых источников энергии, Окна из поликарбоната с УФ-стабилизацией и Валы индикатора положения из нержавеющей стали являются минимально допустимой спецификацией. Изолированные эпоксидной смолой несущие конструкции, рассчитанные на Термический класс F (155°C) рекомендуются для солнечных установок в пустыне с высокой освещенностью.
Почему при обслуживании высоковольтных систем происходят сбои в визуальной проверке?
Неудачи при визуальной проверке редко бывают вызваны единственной точкой отказа. Почти всегда они являются результатом совокупности ошибок - несовершенной процедуры, неадекватной конструкции заземляющего устройства и нехватки времени, сошедшихся в самый неподходящий момент. Понимание цепочки отказов - первый шаг к ее разрушению.
Четыре наиболее распространенных вида неисправностей
- Чрезмерная зависимость от данных о положении SCADA: Системы удаленного мониторинга на станциях по производству возобновляемых источников энергии сообщают о состоянии заземляющего устройства через сигналы вспомогательных контактов. Если вспомогательный контакт смещен, изношен или неправильно подключен, на дисплее SCADA может отображаться надпись “OPEN”, в то время как основные контакты остаются замкнутыми, или наоборот.
- Затемненные или отсутствующие смотровые окна: В бюджетных заземлителях, особенно в тех, которые поставляются без подтвержденной документации по типовым испытаниям IEC 62271-102, часто полностью отсутствует смотровое окно, что делает прямое визуальное подтверждение физически невозможным.
- Механическая развязка индикатора: В условиях высокого цикла технического обслуживания (класс M1/M2) механическая связь между флажком индикатора положения и валом главного контакта может износиться и рассоединиться, в результате чего индикатор будет показывать “ОТКРЫТО” независимо от фактического положения контакта.
- Процедурные сокращения в условиях дефицита времени: Сроки технического обслуживания станций по производству возобновляемой энергии часто диктуются графиком отключения сети. Когда у команды есть 4-часовое окно для завершения технического обслуживания трансформатора, этапы визуальной проверки пропускаются первыми.
Проектирование заземляющих устройств: Что требовать от поставщика
| Особенность дизайна | Адекватный | Неадекватный |
|---|---|---|
| Видимость контактов | Прямой обзор через окно с дугообразным сечением | Только индикаторная лампа |
| Муфта индикатора положения | Механически связан с главным валом | Связано только с ручкой управления |
| Положение о навесном замке | Выделенная защелка для навесного замка в открытом положении | Отсутствие замка |
| Точность вспомогательных контактов | Проверено по положению главного контакта при типовом испытании | Только самопровозглашенные |
| Доступ к послеоперационному осмотру | Доступ к панели без инструментов для визуального контроля | Требуется полная разборка |
Реальный пример: Команда по эксплуатации и техническому обслуживанию ветропарков в Северной Европе
Подрядчик по эксплуатации и обслуживанию возобновляемых источников энергии - назовем его менеджера Ларсом - рассказал нам о случае, который произошел во время консультации по проекту. Его команда выполняла плановое техническое обслуживание трансформатора на коллекторной подстанции ветропарка 33 кВ. Система SCADA подтвердила, что заземляющее устройство разомкнуто. Индикаторная лампа на панели горела зеленым. Бригада приступила к открытию бухты для заделки кабеля.
Главные контакты заземляющего устройства все еще были частично замкнуты. Механический индикатор отсоединился от главного вала шесть месяцев назад, что не было обнаружено во время плановых проверок, поскольку заземляющее устройство не имело смотрового окна. Только решение в последнюю минуту использовать детектор напряжения перед прикосновением к шине предотвратило фатальный инцидент.
После этого случая компания Lars установила заземлители Bepto со смотровыми окнами прямого обзора и механически связанными индикаторами положения на всех своих европейских подстанциях ветряных электростанций. Спустя 18 месяцев было зарегистрировано ни одного случая проверки положения.
Как реализовать визуальную верификацию в возобновляемых источниках энергии и высоковольтных системах?
Внедрение надежной системы визуальной проверки требует согласования спецификации оборудования, письменных процедур и полевой дисциплины. Здесь представлен структурированный подход, используемый в программах технического обслуживания высоконадежных возобновляемых источников энергии и ВН.
Шаг 1: Укажите заземляющие устройства с обязательными функциями визуального контроля
- Требуется прямой видимый открытый зазор подтверждение в качестве пункта спецификации закупок - не факультативная функция

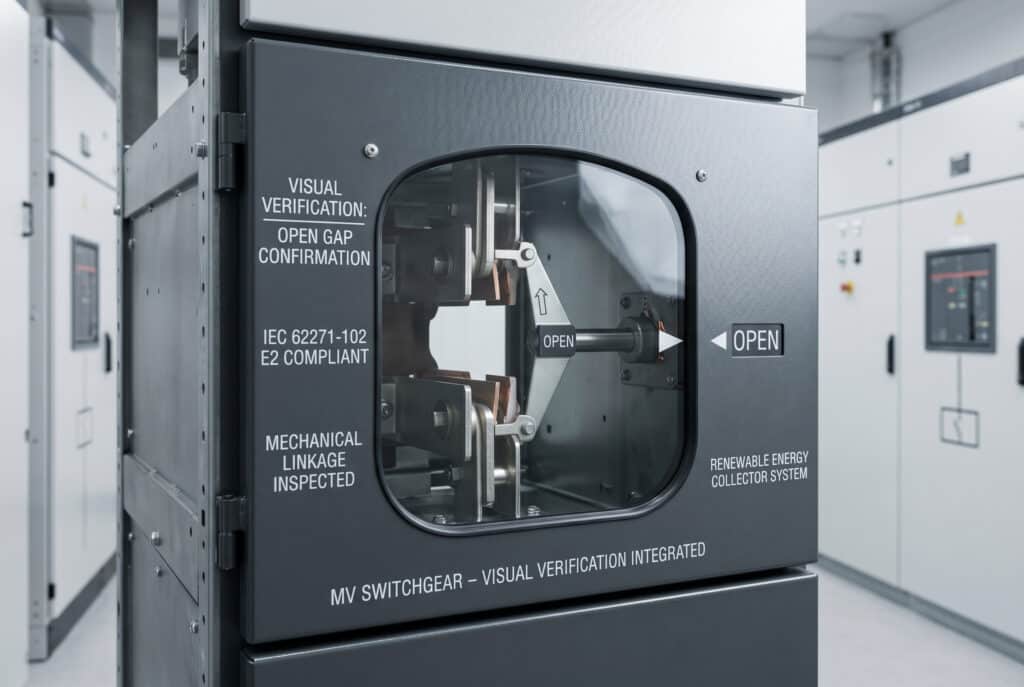

- Укажите IEC 62271-102 Класс E2 для всех мест, где невозможно полностью исключить риск возникновения напряжения под напряжением (стандарт для систем сбора MV возобновляемых источников энергии)
- Требуется протоколы типовых испытаний третьих сторон подтверждение точности индикатора положения при полном циклическом механическом воздействии (класс M1 или M2)
Шаг 2: Разработать письменную процедуру изоляции и проверки
Каждая процедура изоляции при техническом обслуживании должна включать в себя, в последовательности:
- Выдача полномочий по переключению и разрешение на работу5 документация
- Открыть заземляющее устройство с помощью местного или дистанционного управления
- Физически подойдите к панели распределительного устройства и убедитесь в открытом положении через смотровое окно - этот шаг не может быть делегирован SCADA
- Установите навесной замок на защелку в открытом положении и храните ключ у уполномоченного лица
- Прикрепите к панели защитные бирки и запишите изоляцию в журнал технического обслуживания.
- Выполните независимое определение напряжения в цепи перед любым контактом
Шаг 3: Подберите оборудование в соответствии с условиями применения
- Солнечная ферма (пустыня, высокие ультрафиолетовые лучи/температура): IP65+, стекло с УФ-стабилизацией, теплоизоляция класса F, фурнитура из нержавеющей стали
- Ветряная электростанция (прибрежная, соленый туман): IP65+, испытание на соляной туман согласно IEC 60068-2-52, коррозионностойкие контактные материалы
- Промышленная подстанция высокого напряжения (в помещении): Минимальный класс защиты IP4X, смотровое окно с дуговым разрядом, блокировка с разъединителем выше по потоку
- Морская платформа: IP66+, полная защита от коррозии в морских условиях, резервная индикация положения
- Сетевая передающая подстанция: Согласован со вспомогательными контактами реле защиты, индикация положения с двойным резервированием
Шаг 4: Включение визуальной проверки в программы аудита технического обслуживания
- Включите проверку чистоты окон заземлителя в ежеквартальные визуальные осмотры (немедленно замените помутневшие или треснувшие окна)
- Ежегодно проверяйте механическую муфту индикатора, сравнивая положение индикатора с прямым контактным наблюдением.
- Проверка точности вспомогательного контакта по отношению к положению главного контакта во время каждого планового технического обслуживания
Каковы самые опасные ошибки в обслуживании и как их предотвратить?
Контрольный список критических моментов при установке и предварительном техническом обслуживании
- Подтвердите номинал заводской таблички заземляющего устройства соответствует уровню неисправности и напряжению в системе - заниженный блок может механически выйти из строя во время возникновения неисправности, разрушив индикатор положения и сделав невозможной визуальную проверку
- Проверка целостности смотрового окна перед каждым техническим обслуживанием - треснувшее или запотевшее окно не является точкой визуального контроля, отвечающей требованиям
- Убедитесь, что защелка навесного замка зажата в открытом положении перед выдачей разрешения на работу - навесной замок должен защелкивать главную задвижку шахты, а не только дверцу панели
- Выполните независимое обнаружение напряжения на изолированной цепи независимо от визуального подтверждения - визуальная проверка подтверждает положение выключателя, а не отсутствие наведенного или емкостного напряжения
- Документируйте этап визуальной проверки в записи о допуске к работе с указанием имени исполнителя и времени - это создает подотчетность и аудиторский след
Самые опасные ошибки при визуальном контроле технического обслуживания ВЛ
- Рассматривать статус SCADA “OPEN” как достаточное подтверждение изоляции: Сигналы вспомогательных контактов являются только вторичной индикацией. IEC 61936-1 требует физической проверки изоляции высокого напряжения.
- Принятие помутневшего или поврежденного смотрового окна как “достаточно хорошего”: Частично затемненное окно вносит двусмысленность. Замените его до начала технического обслуживания, а не после.
- Пропускайте блокировку, потому что “это займет всего 10 минут”: Инциденты, связанные со вспышками дуги, не терпят временных ограничений. Запирание на замок не обсуждается.
- Отказ от повторной проверки после любой неожиданной задержки или перерыва: Если бригада технического обслуживания по какой-либо причине покидает зону распределительного устройства и возвращается, этап визуальной проверки необходимо повторить с самого начала.
Заключение
Визуальная проверка положения заземляющего устройства - это не бюрократическая формальность, а инженерная и процедурная основа безопасного обслуживания высоковольтных линий. На подстанциях возобновляемой энергетики, где удаленное управление и безлюдные объекты создают систематические "мертвые зоны", сочетание правильно установленного заземлителя с смотровым окном прямого обзора, механически связанного индикатора положения и строгой процедуры допуска к работе является единственной надежной защитой от инцидентов, связанных с контактом под напряжением. Указывайте правильно, проверяйте физически и всегда закрывайте на висячий замок, потому что при обслуживании высокого напряжения допущение - это самый опасный инструмент на площадке.
Вопросы и ответы о визуальной проверке заземляющих устройств
Вопрос: Почему индикации положения SCADA недостаточно для подтверждения изоляции заземляющего устройства перед обслуживанием высокого напряжения?
A: SCADA полагается на сигналы вспомогательных контактов, которые могут отсоединяться от положения основного контакта из-за износа или неисправности проводки. IEC 61936-1 требует физического визуального подтверждения - не электронной индикации - в качестве окончательной проверки изоляции.
Вопрос: Какой стандарт IEC регламентирует требования к визуальному контролю заземлителей при обслуживании высокого напряжения?
A: МЭК 62271-102 определяет требования к видимым зазорам и индикаторам положения заземлителей. IEC 61936-1 пункт 8.3 регламентирует процедуры изоляции и проверки для электроустановок, превышающих 1 кВ переменного тока.
Вопрос: Как часто следует проверять чистоту и целостность смотровых окон заземлителей на открытых подстанциях возобновляемых источников энергии?
A: Проводите осмотр при каждом ежеквартальном техническом обслуживании. Ультрафиолетовое разрушение и тепловые циклы в условиях солнечных и ветряных электростанций ускоряют помутнение поликарбоната - замените любое окно, которое снижает видимость при прямом контакте.
Вопрос: Какова правильная процедура фиксации заземляющего устройства во время изоляции при обслуживании высокого напряжения?
A: После визуального подтверждения открытого положения наложите навесной замок на специальную защелку открытого положения на защелке главного контактного вала. Уполномоченное лицо сохраняет ключ до официального аннулирования разрешения на работу.
Вопрос: Можно ли использовать заземлитель без смотрового окна на подстанции возобновляемых источников энергии при наличии мониторинга SCADA?
A: Нет. IEC 62271-102 и правила техники безопасности на объекте требуют наличия средств прямого визуального подтверждения положения. Контроль SCADA является только дополнительным показанием и не может заменить соответствующий требованиям видимый открытый зазор или смотровое окно.
-
