Большинство операторов промышленных предприятий не обнаруживают проблемы с вентиляцией до тех пор, пока что-то не выйдет из строя. К тому времени выключатель нагрузки (ВН) в помещении уже работает в условиях теплового стресса в течение нескольких недель или месяцев. Плохая вентиляция в корпусах выключателей - одна из самых недооцененных причин преждевременного выхода из строя LBS в промышленных системах среднего напряжения. Инженеры и команды технического обслуживания часто преследуют видимые симптомы - сработавшие выключатели, подгоревшие контакты, обесцвечивание изоляции, - не отслеживая первопричину, связанную с накоплением тепла в самом корпусе. В этой статье рассказывается о том, почему вентиляция имеет большое значение для установки LBS внутри помещений, как диагностировать тепловые проблемы до их обострения и какие шаги по выбору и обслуживанию обеспечивают долговременную надежность в сложных условиях промышленного предприятия.
Оглавление
- Что такое выключатель нагрузки внутри помещения и почему тепло имеет значение?
- Как плохая вентиляция снижает производительность и надежность LBS в помещениях?
- Как выбрать и установить LBS в помещении с правильным терморегулированием?
- Как устранить перегрев в закрытых корпусах LBS?
Что такое выключатель нагрузки внутри помещения и почему тепло имеет значение?

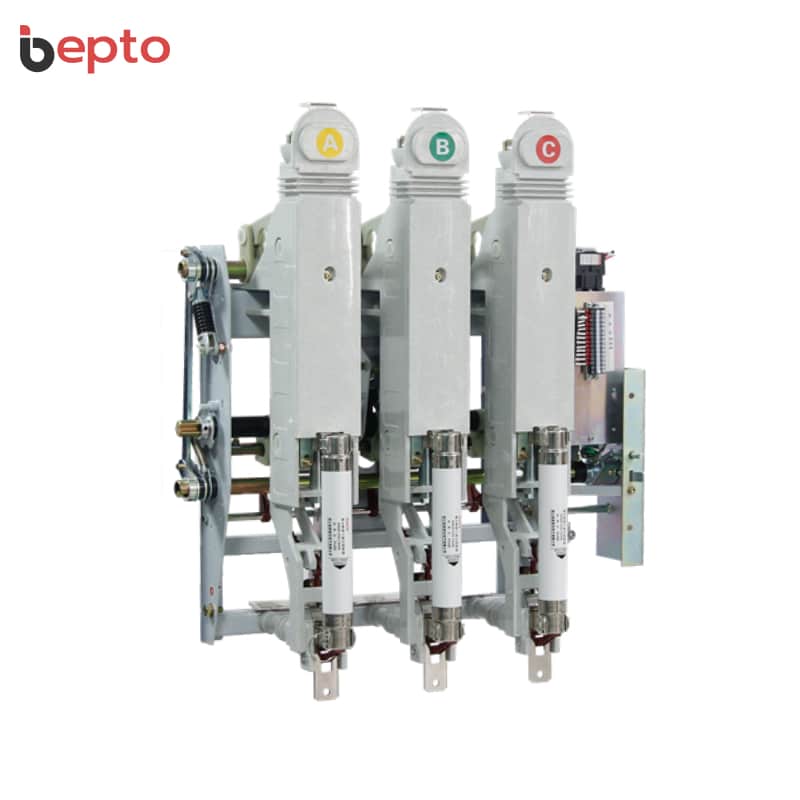

Внутренний выключатель нагрузки (LBS) - это коммутационное устройство среднего напряжения, предназначенное для создания и отключения токов нагрузки в нормальных условиях эксплуатации - без возможности прерывания неисправности автоматическим выключателем. На промышленных предприятиях внутренние устройства LBS обычно устанавливаются в металлических шкафах или металлических панелях распределительных устройств с напряжением от 6 до 40,5 кВ, служа первичным изолирующим и коммутационным устройством для фидеров трансформаторов, цепей двигателей и распределительных шин.
Что делает терморегуляцию критически важной для внутренних LBS, так это природа самого устройства:
- Токоведущие компоненты - главные контакты, шины и гибкие соединители - во время работы постоянно выделяют тепло сопротивления (потери I²R)
- Дугогасящие среды - будь то вакуумные прерыватели или камеры SF6 - чувствительны к повышению температуры окружающей среды
- Твердые изоляционные материалы - эпоксидная смола, SMC или формованный полимер - имеют определенные термические классы (обычно класс B: 130°C или класс F: 155°C согласно IEC 60694).
- Диэлектрическая прочность1 ощутимо ухудшается при повышении рабочей температуры выше номинальных пределов
- Эффективность расстояния ползучести снижается при образовании конденсата на поверхности в результате термоциклирования в плохо вентилируемых шкафах
Ключевые технические параметры, определяющие тепловые границы для LBS в помещениях:
| Параметр | Типовая спецификация |
|---|---|
| Номинальное напряжение | 12 кВ / 24 кВ / 40,5 кВ |
| Номинальный нормальный ток | 630 A - 1250 A |
| Максимально допустимое повышение температуры | 40 K выше 40°C окружающей среды (IEC 62271-1032) |
| Класс изоляции | Класс B (130°C) или Класс F (155°C) |
| Степень защиты IP (корпус) | IP3X - IP4X (внутри помещений) |
| Кратковременный выдерживаемый ток | 16 кА - 25 кА / 3 с |
Понимание этих ограничений - первый шаг. Второй шаг - осознание того, как быстро они нарушаются при недостаточной вентиляции шкафа.

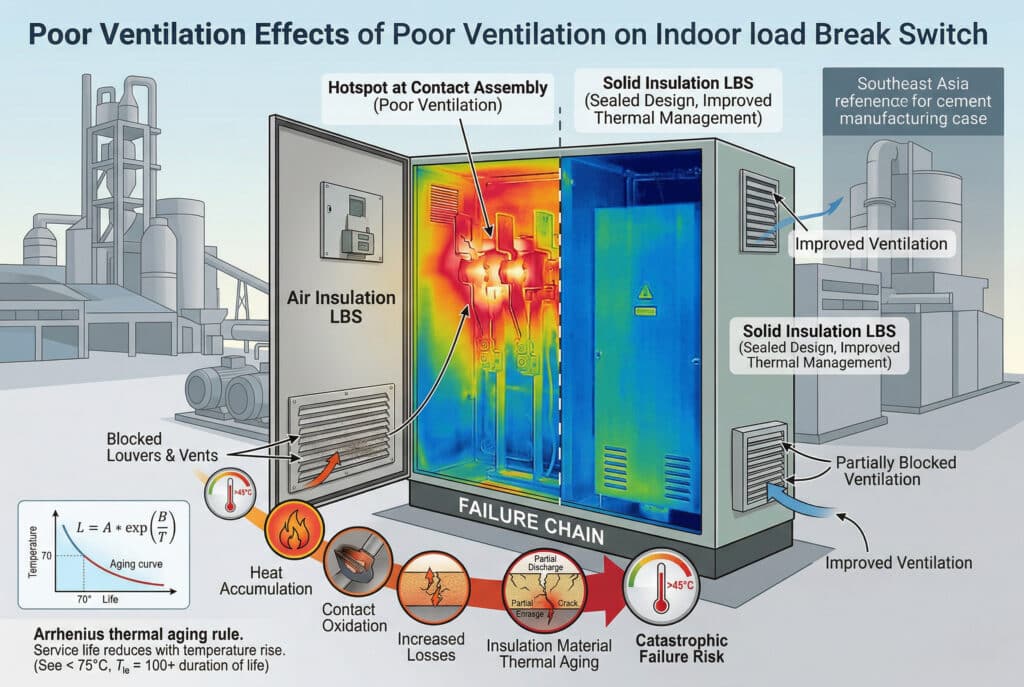

Как плохая вентиляция снижает производительность и надежность LBS в помещениях?
Внутри герметичного или плохо вентилируемого корпуса выключателя теплу некуда уходить. Внутренняя температура окружающей среды неуклонно повышается, и каждые 10 °C выше номинальной рабочей температуры примерно вдвое сокращают ожидаемый срок службы органических изоляционных материалов. Правило термического старения Аррениуса3.
Для внутренних блоков LBS на промышленных предприятиях цепочка отказов обычно выглядит следующим образом:
- Накопление тепла - потери I²R от главных контактов и шин повышают внутреннюю температуру выше номинальных пределов
- Деградация изоляции - эпоксидная или полимерная изоляция начинает микротрескаться, снижая диэлектрическое выдерживаемое напряжение
- Окисление контактов - повышенная температура ускоряет окисление поверхности медных контактов, увеличивая сопротивление контактов
- Увеличение потерь - повышенное контактное сопротивление выделяет больше тепла, создавая самоподдерживающийся цикл теплового разгона
- Частичная разрядка4 - Поврежденные поверхности изоляции вызывают частичный разряд, который можно обнаружить с помощью ультразвукового или электрического тестирования ЧР
- Катастрофический отказ - пробой изоляции, вспышка дуги или контактная сварка в условиях переключения нагрузки
Воздушная изоляция против твердой изоляции внутри LBS: сравнение теплового поведения
| Параметр | Воздушно-изолированный LBS | Сплошная изоляция LBS |
|---|---|---|
| Рассеивание тепла | В значительной степени зависит от вентиляции корпуса | Лучшая автономная система терморегулирования |
| Чувствительность к плохой вентиляции | Высокий | Умеренный |
| Материал изоляции | Воздушный зазор + барьеры | Эпоксидная смола / SMC литье |
| Риск образования конденсата | Высокий уровень во влажных промышленных помещениях | Низкий (герметичная конструкция) |
| Частота технического обслуживания | Выше | Нижний |
| Рекомендуемая среда | Хорошо проветриваемые крытые подстанции | Жесткие или плохо проветриваемые промышленные отсеки |
Кейс клиента - промышленный завод в Юго-Восточной Азии:
Менеджер по закупкам на предприятии по производству цемента обратился к нам после того, как в течение 18 месяцев на распределительном пункте 11 кВ произошли два отказа LBS. На обоих устройствах наблюдалось сильное обесцвечивание контактов и следы на поверхности изоляции. После просмотра фотографий их установки проблема стала ясна сразу: в помещении распределительного устройства отсутствовала принудительная вентиляция, температура окружающей среды регулярно превышала 45 °C, а жалюзи в шкафу были частично заблокированы скопившейся пылью. Мы рекомендовали заменить блоки с воздушной изоляцией на внутренние блоки LBS с твердой изоляцией и герметичными корпусами, а также улучшить вентиляцию помещения, чтобы поддерживать температуру окружающей среды ниже 40°C в соответствии с IEC 62271-103. За прошедшие с тех пор 24 месяца на объекте не было зафиксировано ни одного отказа, связанного с тепловым режимом.

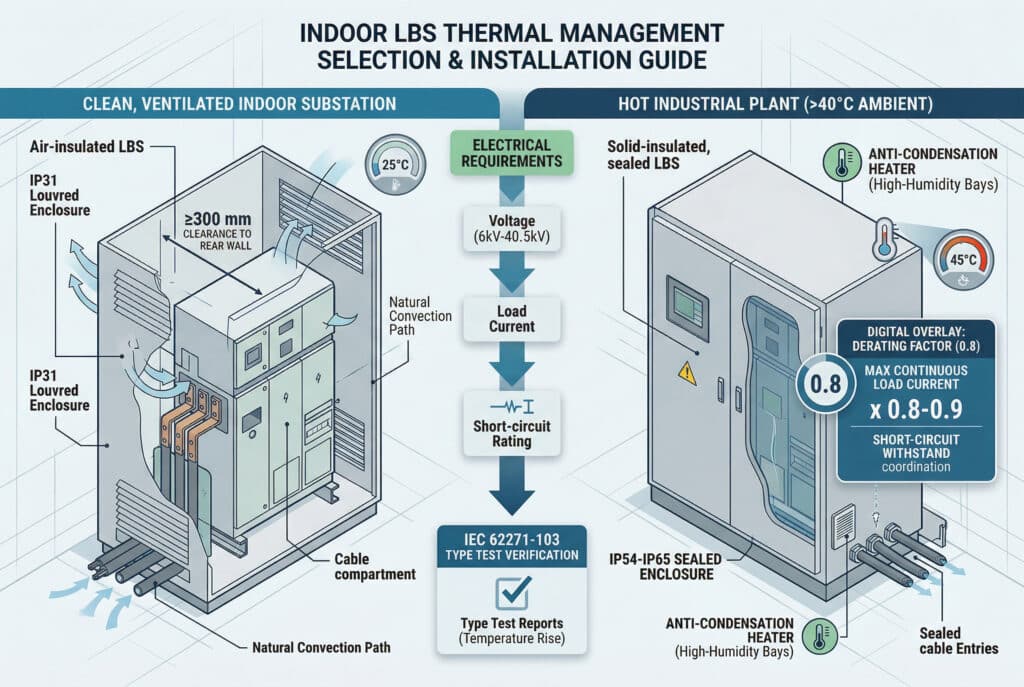

Как выбрать и установить LBS в помещении с правильным терморегулированием?
Выбор подходящего внутреннего LBS для промышленного предприятия с неблагоприятными температурными условиями требует структурированного подхода. Поспешность в этом вопросе приводит к тому, что в итоге проекты заканчиваются неполноценным или неправильно подобранным оборудованием.
Шаг 1: Определите требования к электрооборудованию
- Подтвердите напряжение в системе (6 кВ / 11 кВ / 24 кВ / 33 кВ / 40,5 кВ)
- Рассчитайте максимальный непрерывный ток нагрузки - примените коэффициент снижения 0,8-0,9, если окружающая среда превышает 40°C
- Убедитесь в том, что номинал выдерживаемого короткого замыкания соответствует координации защиты вышестоящей линии.
- Подтвердите номинальную пусковую и разрывную способность в соответствии с IEC 62271-103
Шаг 2: Оцените условия окружающей среды на промышленном предприятии
- Измеряйте фактическую температуру окружающей среды в монтажном отсеке, а не только среднюю по зданию.
- Оцените уровень влажности: относительная влажность выше 95% (без конденсации) требует герметичного исполнения корпуса
- Проверьте наличие загрязнений в воздухе: цементная пыль, пары химических веществ и металлические частицы ускоряют разрушение поверхности изоляции
- Определите доступную вентиляцию: естественная конвекция, принудительный воздух или кондиционированные помещения распределительных устройств
Шаг 3: Приведите конструкцию корпуса и изоляции в соответствие с условиями
| Окружающая среда | Рекомендуемый тип LBS | Требование к корпусу |
|---|---|---|
| Чистая, вентилируемая внутренняя подстанция | LBS с воздушной изоляцией | IP31 с жалюзийной вентиляцией |
| Горячие промышленные установки (>40°C окружающей среды) | LBS с твердой изоляцией | IP4X, пониженный номинальный ток |
| Промышленный объект с повышенной влажностью или в прибрежной зоне | Цельноизолированные герметичные LBS | IP54, антиконденсатный нагреватель |
| Пыльная среда (цементная / горнодобывающая промышленность) | Цельноизолированные герметичные LBS | IP54-IP65, герметичные кабельные вводы |
Шаг 4: Проверка стандартов и сертификатов
- IEC 62271-103 (выключатели переменного тока на номинальное напряжение свыше 1 кВ до 52 кВ включительно)
- IEC 62271-200 (распределительные устройства и устройства управления с металлической оболочкой)
- Протоколы испытаний подтверждающего типа включают испытания на повышение температуры при номинальном токе
Шаг 5: Лучшие практики установки
- Соблюдайте минимальное расстояние между задней стенкой шкафа и стеной: ≥300 мм для естественной конвекции
- Установите антиконденсатные нагреватели в шкафах, расположенных в отсеках с высокой влажностью
- Убедитесь, что уплотнение кабельного ввода не перекрывает внутренние пути воздушного потока
- Ориентируйте вентиляционные решетки так, чтобы предотвратить прямое попадание пыли или водяных брызг

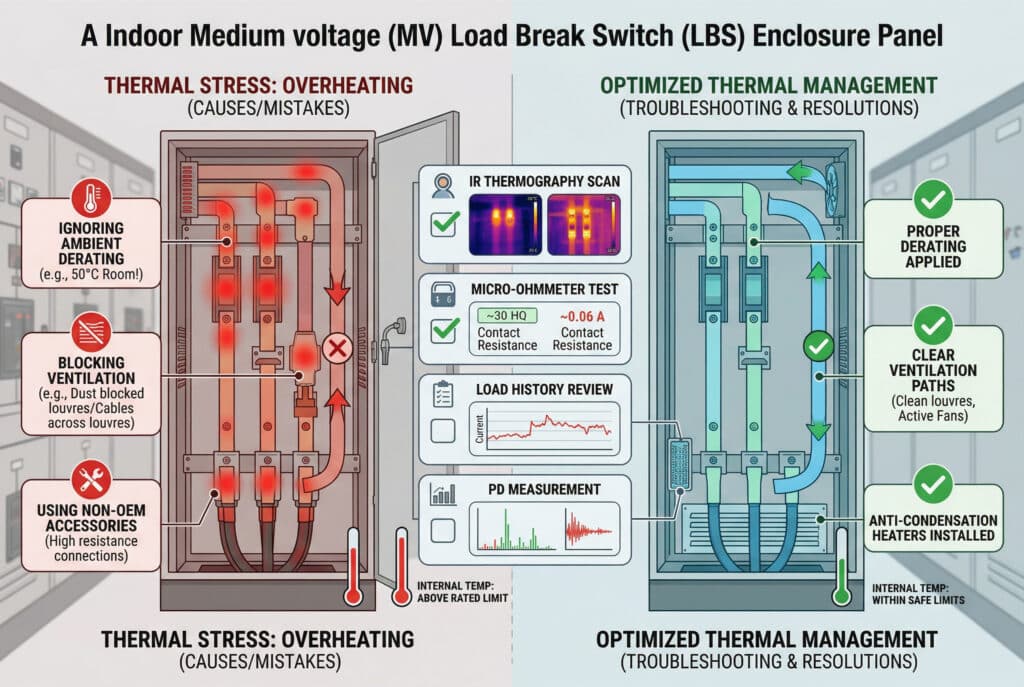

Как устранить перегрев в закрытых корпусах LBS?
Если внутренний LBS проявляет признаки теплового стресса - обесцвеченная изоляция, срабатывание температурных сигнализаторов или необъяснимые аномалии напряжения на стороне нагрузки, - структурированный процесс поиска неисправностей предотвращает неправильную диагностику и ненужную замену.
Шаги по устранению неполадок
- Измерьте внутреннюю температуру корпуса с помощью калиброванного ИК-термометра или регистратора данных - сравните с номинальным пределом окружающей среды IEC (40°C).
- Выполните Инфракрасная термография5 на панели LBS под нагрузкой - выявление горячих точек на контактах, шинах и кабельных заделках
- Осмотрите вентиляционные пути - проверьте жалюзи на предмет засорения пылью, убедитесь, что вентиляторы принудительной вентиляции работают
- Проверьте сопротивление контактов с помощью микроомметра - значения, превышающие 1,5× заводской базовый уровень, указывают на ухудшение контакта
- Измерение частичного разряда (ЧР) - повышенная активность ЧР (>100 pC при рабочем напряжении) сигнализирует об ухудшении изоляции
- Просмотрите историю нагрузок - убедитесь, что LBS не работал с превышением предела тока, установленного для фактической температуры окружающей среды.
Распространенные ошибки, приводящие к тепловым отказам
- Игнорирование понижения температуры окружающей среды - установка LBS с номинальным током 630 А в помещении с температурой 50°C без применения коэффициента понижения IEC
- Блокирование вентиляции шкафа - прокладка кабелей через жалюзи или размещение оборудования непосредственно у задних панелей шкафа
- Отсутствие антиконденсатных нагревателей - на промышленных предприятиях при ночном понижении температуры на поверхности изоляции образуется конденсат, который создает дорожки для слеживания.
- Использование не оригинальных аксессуаров - кабельных наконечников заниженного размера или нестандартных шинных разъемов - приводит к появлению дополнительного сопротивления и локального нагрева в местах заделки
Пример клиента - подрядчик EPC на Ближнем Востоке:
Подрядчик EPC обратился к нам во время ввода в эксплуатацию промышленной подстанции 33 кВ для нефтехимического завода. Внутренние панели LBS показывали аномальное повышение температуры во время нагрузочных испытаний - 25 К выше окружающей среды при номинальном пределе 40 К. Расследование показало, что система отопления, вентиляции и кондиционирования воздуха в помещении распределительного устройства еще не была введена в эксплуатацию, а монтажная бригада заделала кабельные вводы в шкафу пеной больших размеров, перекрыв предусмотренный проектом внутренний воздушный поток. Исправление герметизации кабельных вводов и ввод в эксплуатацию системы отопления, вентиляции и кондиционирования воздуха позволили решить проблему до подачи напряжения. Теперь подрядчик включает тепловую проверку шкафа в качестве обязательного пункта контрольного перечня ввода в эксплуатацию во всех последующих проектах.
Заключение
Плохая вентиляция - это тихая угроза надежности внутренних LBS в промышленных установках среднего напряжения. Понимая тепловые пределы, определенные в стандарте IEC 62271-103, выбирая правильную конструкцию изоляции для реальных условий окружающей среды и следуя дисциплинированному процессу поиска неисправностей, инженеры и команды по закупкам могут предотвратить каскад отказов, который начинается с накопления тепла и заканчивается дорогостоящими незапланированными отключениями. Основной вывод: терморегулирование - это не просто "послесловие", а фундаментальное требование к конструкции каждой внутренней установки LBS.
Вопросы и ответы о перегреве и вентиляции LBS в помещении
Вопрос: Каково максимально допустимое повышение температуры для выключателя нагрузки внутри помещения согласно стандартам IEC?
О: Согласно IEC 62271-103, максимально допустимое повышение температуры для главных контактов и токоведущих частей составляет 40 K над температурой окружающей среды 40°C, что дает абсолютный максимум 80°C на контактном узле.
Вопрос: Как именно плохая вентиляция приводит к разрушению изоляции LBS внутри помещений на промышленных предприятиях?
О: Повышенная температура в корпусе ускоряет тепловое старение эпоксидной и полимерной изоляции, снижая со временем выдерживаемое диэлектриком напряжение. В сочетании с влажностью это приводит к образованию поверхностных трекинговых дорожек, которые приводят к частичному разряду и, в конечном счете, к пробою изоляции.
Вопрос: Нужно ли применять понижающий коэффициент тока для внутренних LBS, установленных в высокотемпературных промышленных средах?
О: Да. При температуре окружающей среды выше 40°C к номинальному продолжительному току следует применять коэффициент снижения 0,85-0,90. Всегда уточняйте конкретную кривую снижения мощности в технической документации производителя.
Вопрос: Какой метод диагностики наиболее эффективен для обнаружения перегрева внутренней панели LBS?
О: Инфракрасная термография в условиях полной нагрузки является наиболее эффективным неинвазивным методом. Он позволяет выявить горячие точки на контактах и заделках до того, как термическое повреждение станет необратимым, и должен проводиться ежегодно в условиях промышленного предприятия.
Вопрос: Как выбрать между LBS с воздушной и твердой изоляцией для пыльного промышленного предприятия?
О: Для пыльных сред, таких как цементные или горнодобывающие заводы, настоятельно рекомендуется использовать герметичные внутренние LBS с твердой изоляцией и степенью защиты IP54 или выше. Конструкции с воздушной изоляцией полагаются на поток вентиляционного воздуха, который вносит загрязнения, ускоряя разрушение поверхности изоляции.
-
Поймите, какое максимальное электрическое поле может выдержать изоляционный материал, прежде чем произойдет электрический пробой. ↩
-
Обзор международных стандартов производительности и безопасности для выключателей переменного тока выше 1 кВ. ↩
-
Изучите химическую кинетику, определяющую термическую деградацию и срок службы электроизоляционных материалов. ↩
-
Узнайте, как локальные пробои диэлектрика указывают на состояние изоляции в высоковольтных энергосистемах. ↩
-
Узнайте, как с помощью тепловидения обнаружить высокоомные соединения и перегрев электрических компонентов под напряжением. ↩
