Что такое отключение нагрузки в распределительных устройствах? Определение, примеры и применение

Введение

При распределении электроэнергии среднего напряжения не каждое коммутационное событие одинаково. Коммутационный аппарат, замыкающий на обесточенную шину, размыкающий в условиях холостого хода или прерывающий ток повреждения, выполняет принципиально разные операции, каждая из которых имеет свои уровни электрического напряжения, последствия износа контактов и требования к возможностям оборудования. Рассмотрение всех коммутационных событий как эквивалентных - это ошибка в спецификации, которая приводит к занижению размеров оборудования, преждевременному выходу из строя контактов и нарушению защиты сети.

Операция отключения нагрузки - это конкретное коммутационное событие, при котором коммутационный аппарат прерывает цепь с нормальным рабочим током - не током повреждения, не током холостого хода, а номинальным током нагрузки при полном напряжении системы - и именно это точное определение определяет, какие устройства рассчитаны на работу в режиме отключения нагрузки, как устроены их контакты и как классифицируется класс их электрической стойкости согласно IEC 62271.

Для инженеров-электриков, проектирующих распределительные системы среднего напряжения, и менеджеров по закупкам, заказывающих распределительные устройства, определение работы выключателя нагрузки является граничным условием, отделяющим выключатели нагрузки и автоматические выключатели от разъединителей и разъединителей - граница, неправильное понимание которой приводит к катастрофическим отказам коммутации, разрушению контактов и нарушению безопасности персонала.

В этой статье представлен полный технический справочник по операциям отключения нагрузки в распределительных устройствах среднего напряжения - от определений МЭК и электрофизики до выбора устройств, сценариев применения и последствий технического обслуживания для распределительных устройств типов AIS, GIS и SIS.

Оглавление

• Что такое операция отключения нагрузки и как она точно определена в стандартах МЭК?
• Как при отключении нагрузки напрягаются контакты коммутационных аппаратов типов AIS, GIS и SIS?
• Как правильно определить способность к отключению нагрузки для вашего распределительного устройства?
• Каковы распространенные неисправности и требования к обслуживанию выключателей нагрузки?

Что такое операция отключения нагрузки и как она точно определена в стандартах МЭК?

Операция отключения нагрузки определяется согласно IEC 62271-100 и IEC 62271-103¹ как коммутационная операция, при которой устройство разъединяет контакты при протекании тока на уровне или ниже номинального нормального тока (In), при полном номинальном напряжении системы, с расчетом на то, что возникающая дуга будет погашена в пределах номинальной дугогасительной способности устройства, восстанавливая цепь в разомкнутое, полностью изолированное состояние.

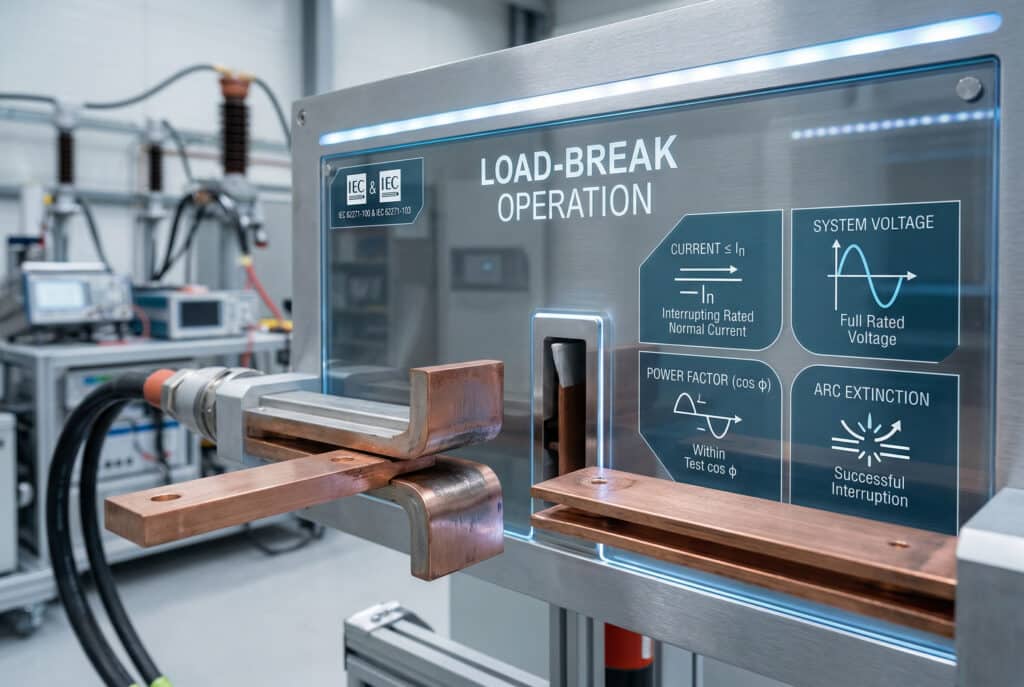

Компоненты точного определения IEC

Согласно определению МЭК, операция отключения нагрузки включает в себя четыре одновременных условия, которые должны присутствовать, чтобы операция была квалифицирована как событие отключения номинальной нагрузки:

1. Величина тока - на уровне или ниже номинального нормального тока (In):
Ток в цепи в момент размыкания контактов не должен превышать номинальный нормальный ток устройства. Для выключателя с номиналом 630 А любое прерывание при токе 630 А или ниже считается прерыванием нагрузки. Прерывание свыше Iн - из-за перегрузки или неисправности - относится к другой категории нагрузки с другими требованиями к возможностям.

2. Коэффициент мощности - в пределах номинального испытательного коэффициента мощности:
IEC 62271-103 устанавливает испытательные коэффициенты мощности для операций с прерыванием нагрузки:

• Преимущественно индуктивная нагрузка: cos φ = 0,3-0,7 (нагрузка на двигатель, ток намагничивания трансформатора)
• Преимущественно резистивная нагрузка: cos φ = 0,7-1,0 (резистивное отопление, освещение)
• Емкостная нагрузка: Отдельная последовательность испытаний в соответствии с IEC 62271-100 Приложение G (зарядка кабеля, конденсаторные батареи)

Сайт коэффициент мощности² определяет соотношение фаз между нулевым током и пиком напряжения в момент погасания дуги, что напрямую определяет тяжесть поражения переходное напряжение восстановления³ (TRV) напряжение на контактном промежутке сразу после погасания дуги.

3. Напряжение системы - При номинальном напряжении:
Полное номинальное напряжение системы появляется через контактный промежуток сразу после погасания дуги в качестве переходного напряжения восстановления (TRV). Работа в режиме отключения нагрузки при пониженном напряжении не является номинальным условием испытания - устройства должны выдерживать полное TRV при номинальном напряжении.

4. Погашение дуги - в пределах номинальных возможностей устройства:
Дуга, возникшая в результате размыкания контактов, должна быть погашена в течение первого или второго пересечения нуля тока с использованием номинальной дугогасящей среды устройства (воздух, SF6 или вакуум). Невозможность погасить дугу в течение этого времени считается неудачной операцией отключения нагрузки.

Операции прерывания нагрузки по сравнению с другими типами коммутационных событий

Понимание операций прерывания нагрузки требует точного разграничения с соседними категориями коммутационных событий:

Событие переключения	Текущий уровень	Напряжение присутствует	Сгенерированная дуга	Требуется устройство
Переключение холостого хода (изоляция)	0A (холостой ход)	Да	Минимум	Разъединитель / изолятор
Работа с выключателем нагрузки	≤ In (нормальная нагрузка)	Да	Умеренный	LBS / автоматический выключатель
Переключение при перегрузке	В до ~6× В	Да	Тяжелые	Автоматический выключатель
Отключение при коротком замыкании	До Isc (неисправность)	Да	Экстрим	Только автоматический выключатель
Нахождение на разломе	0 → Ipeak (неисправность)	Да	Экстрим	Только автоматический выключатель
Емкостное переключение	Малый опережающий ток	Да	Высокий уровень напряжения ТРВ	Номинальный вес в фунтах или фунтах стерлингов
Индуктивное переключение	Малый ток запаздывания	Да	Высокий уровень напряжения ТРВ	Номинальный вес в фунтах или фунтах стерлингов

Специальные категории работы с выключателем нагрузки

Помимо стандартного отключения резистивной/индуктивной нагрузки, IEC 62271 определяет несколько специальных категорий операций отключения нагрузки, которые создают различные электрические нагрузки:

Переключение тока зарядки кабеля:
Прерывание емкостного зарядного тока ненагруженных кабелей среднего напряжения (обычно ток опережения 1-50 А). Хотя величина тока невелика, емкостной коэффициент мощности вызывает сильное ТРВ с быстрой скоростью нарастания напряжения (RRRV), которое может повторно вызвать дугу после кажущегося погасания. Устройства должны быть специально рассчитаны на переключение емкостного тока⁴ В соответствии с IEC 62271-100 Приложение G.

Переключение тока намагничивания трансформатора:
Прерывание индуктивного тока намагничивания ненагруженных трансформаторов (обычно ток запаздывания 0,5-5 А). Высокоиндуктивный коэффициент мощности создает высокочастотное прерывание тока и повышение напряжения (виртуальное прерывание тока), которое может вызвать перенапряжение 3-5× номинального напряжения, что может привести к повреждению изоляции трансформатора. Устройства должны быть рассчитаны на коммутацию тока намагничивания трансформатора.

Переключение шлейфов:
Открытие нормально замкнутого контура в кольцевой распределительной сети, где ток через коммутационный аппарат равен циркулирующему току контура (обычно 10-200 А). Переключение контура - это стандартная операция отключения нагрузки, но для этого необходимо, чтобы устройство было рассчитано на конкретную величину тока контура в точке установки.

Сводная информация о номинальном токе отключения нагрузки по типам устройств:

Тип устройства	Номинальный ток отключения нагрузки	Стандарт МЭК	Специальные обязанности
Переключатель разрыва нагрузки (LBS)	До номинального значения In (400A-1250A)	IEC 62271-103	Петля, кабель для зарядки
Вакуумный автоматический выключатель (VCB)	До номинального значения In (630A-4000A)	IEC 62271-100	Все специальные обязанности
Автоматический выключатель SF6	До номинального значения In (630A-4000A)	IEC 62271-100	Все специальные обязанности
Разъединитель / изолятор	0A (без возможности отключения нагрузки)	IEC 62271-102	Нет
Заземляющий выключатель	0A (без возможности отключения нагрузки)	IEC 62271-102	Нет

Как при отключении нагрузки напрягаются контакты коммутационных аппаратов типов AIS, GIS и SIS?

Электрическое напряжение, воздействующее на контакты распределительного устройства при отключении нагрузки, является функцией трех взаимодействующих переменных: энергии дуги, возникающей при разъединении контактов, переходного напряжения восстановления (TRV) после погасания дуги и суммарной скорости эрозии контактов в течение срока службы устройства. Каждый тип распределительного устройства реагирует на эти напряжения по-разному, что зависит от его дугогасящей среды и конструкции контактов.

Энергия дуги при отключении нагрузки

Сайт энергия дуги⁵ Нагрузка на выключатель определяется продолжительностью дуги и напряжением дуги:

$E_{arc} = V_{arc} \times I_{load} \times t_{arc}$

Где $I_{load}$ ток нагрузки в момент прерывания,$V_{arc}$ напряжение дуги (зависит от среды), и $t_{arc}$ продолжительность дуги до вымирания.

Для отключения нагрузки 630 А:

• AIS (воздушный дуговой желоб): $t_{arc}$= 20-60 мс (1-3 цикла);$E_{arc}$ = 500-2,000J
• GIS (SF6 puffer): $t_{arc}$= 8-20 мс (< 1 цикла);$E_{arc}$ = 100-500J
• SIS (вакуум): $t_{arc}$= 2-10 мс (< 0,5 цикла);$E_{arc}$ = 20-100J

Эта разница в 10-100× энергии дуги на одно отключение нагрузки напрямую объясняет, почему вакуумные прерыватели достигают электрической стойкости E2 (1 000 отключений нагрузки для выключателей; 10 000 для автоматических выключателей) в качестве стандартного результата проектирования, в то время как конструкции воздушно-дуговых желобов требуют улучшенных контактных материалов, чтобы достичь класса E2.

Переходное напряжение восстановления (TRV) после прерывания нагрузки

Сразу после погасания дуги при отключении нагрузки через контактный промежуток вновь появляется полное напряжение системы в качестве переходного напряжения восстановления. Форма волны TRV характеризуется:

• Пиковое напряжение ТРВ (Uc): Обычно 1,4-1,7× номинальное фазное напряжение для замыканий на клеммах; ниже для операций с разрывом нагрузки
• Скорость нарастания напряжения восстановления (RRRV): кВ/мкс - скорость нарастания напряжения в зазоре после погасания
• Частота ТРВ: Определяется LC-характеристиками подключенной цепи

Контактный зазор должен восстанавливать достаточную диэлектрическую прочность быстрее, чем увеличивается TRV - если скорость восстановления диэлектрика зазора падает ниже RRRV, происходит повторный удар дуги, и операция отключения нагрузки не выполняется. Именно поэтому выбор дугогасящей среды имеет решающее значение: вакуум обеспечивает восстановление диэлектрической проницаемости за микросекунды, SF6 - за миллисекунды, а воздух - за десятки миллисекунд.

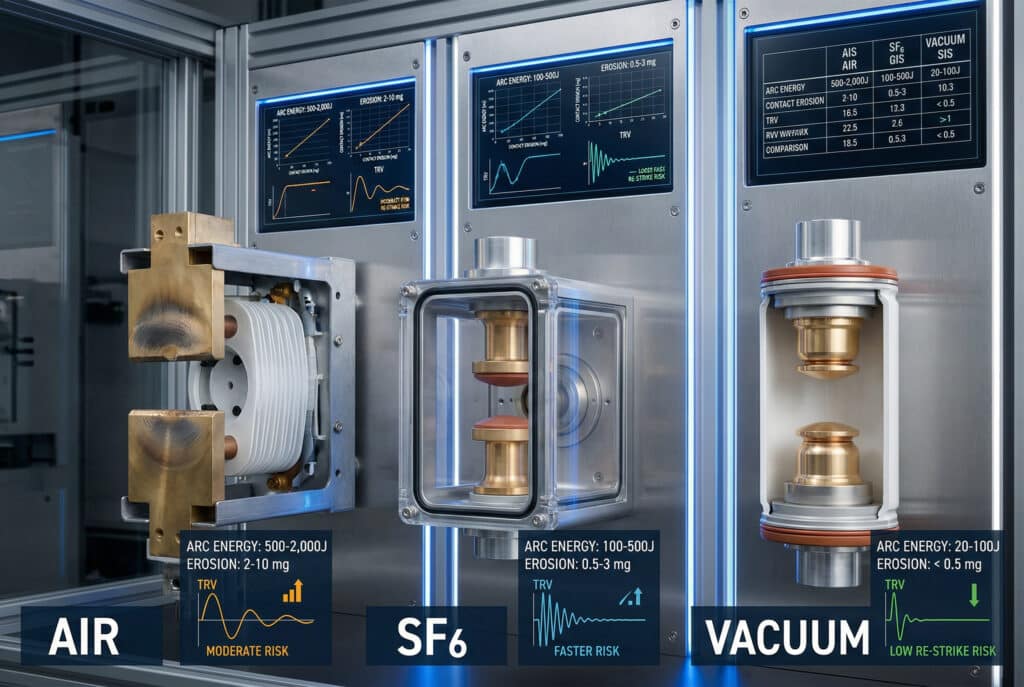

Сравнение напряжений при отключении нагрузки по типам распределительных устройств

Параметр напряжения	AIS (воздух)	ГИС (SF6)	SIS (вакуум)
Энергия дуги на оп (630A)	500-2,000J	100-500J	20-100J
Продолжительность дуги	1-3 циклы	< 1 цикл	< 0,5 цикла
Скорость восстановления диэлектрика	Медленно (диапазон мс)	Быстро (диапазон мс)	Очень быстро (диапазон мкс)
Риск повторного удара TRV	Умеренный	Низкий	Очень низкий
Контактная эрозия на оп	2-10 мг	0,5-3 мг	< 0,5 мг
Достижимость класса E2	Возможно (улучшенный дизайн)	Стандарт	Inherent
Возможность выполнения специальных задач	Ограниченный	Полный	Полный

Случай клиента: Отказ выключателя нагрузки в режиме емкостного переключения

Менеджер по закупкам компании, управляющей подземной кабельной сетью 12 кВ в одном из европейских городов, обратился в компанию Bepto после серии отказов выключателей нагрузки на коммутационных панелях фидеров. Сбои, характеризующиеся повторным включением дуги после кажущегося погасания с последующей контактной сваркой, происходили при переключении кабельных фидеров, где ток зарядки кабеля составлял около 12 А в ведущем (емкостном) режиме.

Расследование показало, что установленные панели LBS были рассчитаны на стандартную индуктивную нагрузку, но не были протестированы или рассчитаны на коммутацию емкостного тока в соответствии с IEC 62271-100 Annex G. Емкостной коэффициент мощности вызвал серьезный ТРВ с RRRV, превышающим скорость восстановления диэлектрика воздушного дугового желоба, что привело к постоянным повторным ударам дуги при каждой операции подачи напряжения на кабель.

После замены пострадавших панелей на распределительное устройство SIS компании Bepto с вакуумными выключателями, рассчитанными на коммутацию емкостного тока, компания подтвердила отсутствие повторных ударов при 240 операциях коммутации кабеля в течение последующих 18 месяцев. Микросекундная скорость восстановления диэлектрика вакуумного выключателя обеспечила защиту от емкостного ТРВ, которую не могла обеспечить конструкция воздушно-дугового желоба.

Как правильно определить способность к отключению нагрузки для вашего распределительного устройства?

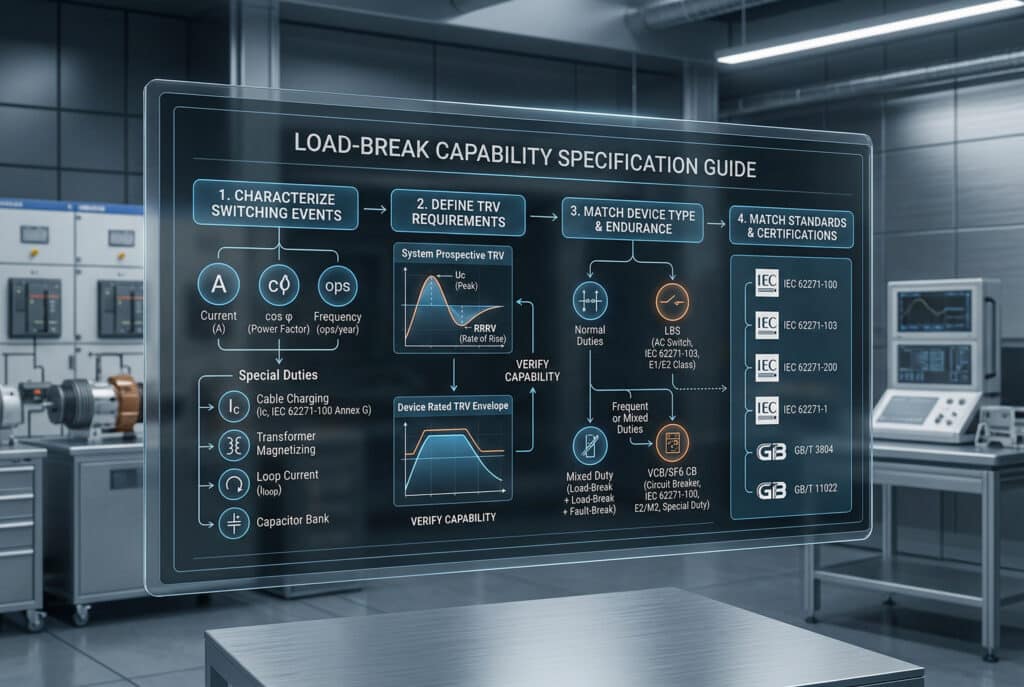

Правильное определение возможности отключения нагрузки требует систематической характеристики каждого коммутационного события, которое устройство будет выполнять в течение срока службы - не только номинальный нормальный ток, но и коэффициент мощности, специальные категории нагрузки и условия работы ТРВ в конкретной точке установки.

Шаг 1: Охарактеризуйте все события переключения

Документируйте все типы событий переключения, которые будет выполнять устройство:

• Нормальное переключение нагрузки: Величина тока (A), коэффициент мощности (cos φ), частота (операций/год)
• Переключение зарядки кабеля: Длина кабеля и зарядный ток (А ведущий); укажите рейтинг IEC 62271-100 Annex G
• Переключение намагничивания трансформатора: Мощность трансформатора (кВА) и ток намагничивания (А в задержке); укажите номинал коммутации тока намагничивания
• Переключение шлейфов: Величина тока в контуре (A) и конфигурация системы (открытое кольцо / закрытое кольцо)
• Переключение блока конденсаторов: Номинал блока (кВАр) и характеристики пускового тока; укажите номинал переключения блока конденсаторов
• Переключение двигателя: Мощность двигателя (кВт) и характеристики пускового тока; при необходимости укажите номинал внефазного включения

Шаг 2: Определите требования к ТРВ

• Рассчитайте перспективный TRV: Используйте импеданс короткого замыкания системы и параметры подключенного кабеля/трансформатора для расчета пикового напряжения ТРВ (Uc) и RRRV в точке установки.
• Проверьте возможности устройства TRV: Убедитесь, что номинальная оболочка ТРВ указанного распределительного устройства в соответствии с таблицей 1 IEC 62271-100 покрывает предполагаемый ТРВ в точке установки.
• Особые условия ТРВ: Емкостное переключение и переключение намагничивания трансформатора генерируют формы сигналов ТРВ, которые превышают стандартные огибающие ТРВ при повреждении клемм - проверьте конкретные номинальные значения.

Шаг 3: Выберите тип устройства и класс выносливости

Сопоставьте профиль события переключения с соответствующим типом устройства и классом выносливости:

• Только стандартное переключение индуктивной/резистивной нагрузки: LBS по стандарту IEC 62271-103 с соответствующим классом E1 или E2
• Емкостное, намагничивающее или петлевое переключение: Автоматический выключатель (VCB или SF6 CB) в соответствии с IEC 62271-100 с заявленными специальными рабочими характеристиками.
• Высокая частота переключений (> 100 операций/год): Класс E2 обязателен; предпочтительнее вакуумный прерыватель для наименьшей скорости эрозии контактов
• Смешанный режим (отключение нагрузки + отключение неисправности): Автоматический выключатель с комбинированной электрической стойкостью E2 и механической стойкостью M2; подтверждение обоих рабочих циклов в сертификате типовых испытаний

Шаг 4: Соответствие стандартам и сертификатам

• IEC 62271-100: Возможность отключения нагрузки автоматического выключателя и устранения неисправностей - включая специальные режимы (емкостные, намагничивающие, петлевые)
• IEC 62271-103: Способность выключателя переменного тока отключать нагрузку - стандартный индуктивный/резистивный режим; номинал переключения в шлейфе
• IEC 62271-200: Сборка распределительного устройства в металлической оболочке - способность выдерживать нагрузку всей сборки, а не только коммутационного элемента
• IEC 62271-1: Общие характеристики - требования к ТРВ и определения номинального напряжения/тока
• GB/T 3804 / GB/T 11022: Китайские национальные стандарты на выключатели и распределительные устройства высокого напряжения в сборе

Сценарии применения в зависимости от типа нагрузки

• Переключение фидеров городской кабельной сети: VCB или SF6 CB с номиналом переключения емкостного тока; класс E2 для частых операций по подаче напряжения на кабель
• Переключение шлейфа основного блока: LBS с номиналом переключения шлейфа согласно IEC 62271-103; класс E2 для ежедневного переключения нагрузки
• Переключение промышленных трансформаторов высокого напряжения: LBS или VCB с номиналом переключения тока намагничивания трансформатора; класс E1 для нечастых переключений
• Переключение блока конденсаторов: Выделенный конденсаторный блок, переключающий VCB в соответствии с IEC 62271-100 Приложение G; может потребоваться специальный реактор, ограничивающий пусковой ток
• Переключение коллектора солнечной батареи MV: VCB с номинальными значениями зарядки кабеля и намагничивания трансформатора; класс E2/M2 для ежедневной работы при облучении
• Переключение питателя двигателя MV: VCB с номиналом переключения вне фазы; класс E2 для ежедневных операций запуска/остановки двигателя

Каковы распространенные неисправности и требования к обслуживанию выключателей нагрузки?

Отказы выключателей нагрузки являются одними из самых разрушительных событий в распределительных устройствах среднего напряжения - они сочетают в себе разрушительную энергию длительной дуги и механическое напряжение, возникающее при неудачном переключении. Понимание режимов отказов, характерных для каждого типа выключателя нагрузки, позволяет заблаговременно подготовить спецификацию, провести проверку при вводе в эксплуатацию и спланировать техническое обслуживание.

Контрольный список для проверки пусконаладочных работ при прерывании нагрузки

1. Проверьте номинал выключателя нагрузки при любых переключениях - Убедитесь, что номинальный ток отключения нагрузки устройства ≥ максимального тока нагрузки в точке установки; убедитесь, что специальные номиналы нагрузки (емкостной, намагничивающей, петлевой) соответствуют всем идентифицированным типам коммутационных событий
2. Подтверждение возможности ТРВ - Убедитесь, что оболочка ТРВ устройства согласно IEC 62271-100 покрывает рассчитанный перспективный ТРВ в точке установки для всех типов коммутационных событий
3. Проверка установки зазора между контактами - Убедитесь, что зазор между контактами соответствует спецификации производителя; недостаточный зазор снижает стойкость ТРВ после гашения дуги при разрыве нагрузки
4. Удостоверение среды для гашения дуги - Для GIS: убедитесь, что давление SF6 соответствует номинальному давлению заполнения перед первой операцией отключения нагрузки; для SIS: проведите вакуумное испытание всех прерывателей.
5. Сначала проведите испытания при пониженном токе - По возможности, проводите первые операции по отключению нагрузки при сниженной нагрузке до включения полного номинального тока; устанавливается базовое время работы и поведение дуги
6. Запись базового контактного сопротивления - Измерьте и запишите сопротивление контактов (< 100 мкΩ) перед первой операцией отключения нагрузки; сравнение после операции позволяет обнаружить аномальную эрозию дуги

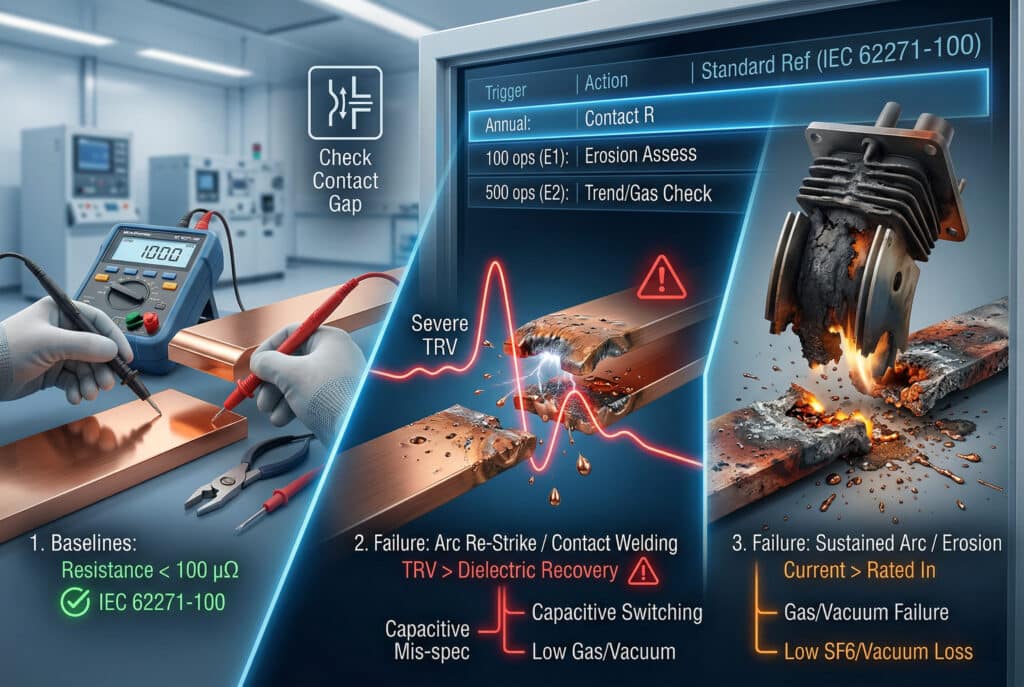

Режимы отказа при работе с прерыванием нагрузки

Arc Re-Strike After Extinction:
Наиболее распространенный режим отказа при отключении нагрузки - дуга гаснет при нулевом токе, но зажигается вновь, поскольку ТРВ возникает в контактном зазоре быстрее, чем восстанавливается прочность диэлектрика. При повторном ударе образуется вторая дуга с большей энергией, чем первоначальная, что приводит к серьезному повреждению контакта и потенциальной контактной сварке. Основные причины:

• Емкостное переключение без номинальной способности к емкостному переключению
• Давление SF6 ниже минимального функционального уровня (GIS)
• Деградация вакуумного прерывателя (SIS)
• Недостаточный зазор между контактами (все типы)

Контактная сварка:
Сильноточные операции или резкие повторные удары дуги могут вызвать кратковременное оплавление поверхности контактов. Сварные контакты не размыкаются по следующей команде отключения - это самый опасный режим отказа выключателя нагрузки, поскольку он препятствует изоляции повреждения. Основные причины:

• Включение при необнаруженном повреждении (превышение номинала выключателя нагрузки)
• Повторный удар дуги с контактными поверхностями в положении близком к контакту
• Материал контактов не оптимизирован для конкретной дугогасительной среды

Неполное погасание дуги (устойчивая дуга):
Дуга не гаснет при любом переходе тока через ноль, поддерживая проводящий плазменный канал, который постепенно разрушает контактный узел, дуговой желоб и окружающую изоляцию. В закрытых распределительных устройствах длительная дуга создает экстремальное давление и температуру, вызывая внутреннее дуговое замыкание. Основные причины:

• Ток, превышающий номинальную способность к отключению нагрузки (ток перегрузки или повреждения)
• Неисправность дугогасительной среды (утечка SF6, потеря вакуума)
• Ход контактов недостаточен для создания достаточного напряжения дуги

График технического обслуживания выключателей нагрузки

Триггер	Действие	Стандартная ссылка
Ежегодно	Измерение контактного сопротивления; анализ количества операций	IEC 62271-100
На 100 операций по прерыванию нагрузки (E1)	Контактный визуальный осмотр; оценка дуговой эрозии	Протокол производителя
На 500 операций по снятию нагрузки (E2)	Тренд контактного сопротивления; проверка дугового желоба / газа / вакуума	IEC 62271-100
На одну операцию аварийного отключения	Непосредственный контактный контроль; проверка дугогасящей среды	IEC 62271-100
Контактное сопротивление > 150 мкΩ	Исследуйте состояние контактной поверхности; запланируйте замену	IEC 62271-100
На пределе E1 / E2	Обязательная оценка контакта перед продолжением службы	IEC 62271-100/103

Распространенные ошибки в спецификациях и эксплуатации

• Использование разъединителя для отключения нагрузки - разъединители имеют нулевую способность отключать нагрузку; попытка открыть разъединитель под током нагрузки вызывает длительную неконтролируемую дугу, которая разрушает устройство и представляет опасность для персонала
• Указание LBS для емкостных коммутационных аппаратов без рейтинга по приложению G - Стандартные номиналы разрыва нагрузки LBS не покрывают емкостные ТРВ; всегда проверяйте конкретную емкостную коммутационную способность для применения в кабельных фидерах
• Игнорирование коэффициента мощности в спецификации прерывания нагрузки - устройство, рассчитанное на разрыв резистивной нагрузки 630 А, может выйти из строя при разрыве индуктивной нагрузки 630 А, если коррекция коэффициента мощности не подтверждена в ходе типовых испытаний
• Рабочее давление ниже минимального рабочего давления SF6 - Способность GIS к разрыву нагрузки напрямую зависит от давления SF6; при давлении ниже минимального дуга не гаснет и возможна контактная сварка

Заключение

Операции отключения нагрузки представляют собой определяющую электрическую нагрузку распределительных устройств среднего напряжения - специфические коммутационные события, когда прерывание тока при полном напряжении системы создает дугу, которая напрягает контакты, ставит под сомнение восстановление диэлектрика и расходует допустимый класс электрической прочности при каждой операции. Точное определение профиля работы выключателя нагрузки - величины тока, коэффициента мощности, специальных категорий нагрузки, условий работы ТРВ и частоты коммутации - является технической основой каждой надежной спецификации КРУ среднего напряжения.

Определите каждое коммутационное событие, которое будет выполнять ваше устройство, проверьте номиналы выключателей нагрузки для всех типов нагрузки, включая специальные категории, и никогда не просите разъединитель выполнять работу выключателя нагрузки - потому что при коммутации среднего напряжения разница между номинальной работой выключателя нагрузки и не номинальной - это разница между управляемым коммутационным событием и катастрофическим дуговым замыканием.
