Giriş
Kalıplanmış her yalıtım bileşeni dışarıdan aynı görünür. Gerçek fark - 35kV şalt cihazınızın 25 yıl boyunca güvenilir bir şekilde çalışıp çalışmayacağını veya bir yıl içinde arızalanıp arızalanmayacağını belirleyen farktır. kısmi deşarj1 ikinci yıldaki test - görünmezdir. Malzemenin içinde, mikroskobik düzeyde, boşluklar şeklinde yaşar.
Döküm için kullanılan üretim süreci epoksi reçine2 yalıtım, boşluk içeriğini doğrudan belirler, dielektrik bütünlüğü3, ve uzun vadeli güvenilirlik - ve Otomatik Basınçlı Jelleşme (APG), ölçülebilir her parametrede geleneksel dökümden daha iyi performans gösterir.
Kalıplanmış yalıtımı belirleyen elektrik mühendisleri ve tedarikçi yeteneklerini değerlendiren satın alma yöneticileri için APG ve geleneksel döküm arasındaki süreç farkını anlamak isteğe bağlı değildir - bilinçli kalite kontrolün temelidir. Görsel denetimden geçen ancak kontrolsüz bir açık döküm yöntemi kullanılarak dökülen bir bileşen, sisteme enerji verildiği anda kısmi deşarj kaynakları haline gelen iç boşluklar taşıyabilir.
Bu makale, orta gerilim yalıtım seçimi ve tedarikçi kalifikasyonu için doğrudan etkileri olan her iki üretim sürecinin titiz bir teknik karşılaştırmasını sunmaktadır.
İçindekiler
- Kalıplanmış İzolasyon için APG ve Konvansiyonel Döküm Prosesleri Nelerdir?
- İki Proses Boşluk Kontrolü ve Dielektrik Performans Açısından Nasıl Farklılaşıyor?
- Kalıplanmış İzolasyon Tedarik Ederken Üretim Süreci Kalitesi Nasıl Değerlendirilir?
- Hangi Kalite Kontrol Adımları Üretim Sonrası Yalıtımın Boşluksuz Olmasını Sağlar?
Kalıplanmış İzolasyon için APG ve Konvansiyonel Döküm Prosesleri Nelerdir?
Proses seçiminin neden önemli olduğunu anlamak için öncelikle kritik jelleşme aşamasında her bir üretim yönteminde tam olarak ne olduğunu tanımlamamız gerekir.

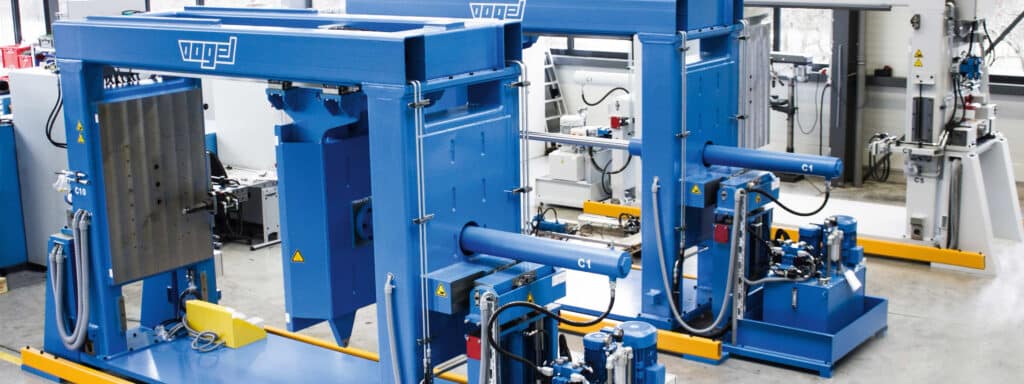

Otomatik Basınçlı Jelleşme (APG)
APG, yüksek performanslı epoksi reçine yalıtımı için özel olarak tasarlanmış kapalı kalıplı, basınç destekli bir döküm işlemidir. İşlem sırası şöyledir:
- Karıştırma: Epoksi reçine, anhidrit sertleştirici ve ATH dolgu maddeleri hassas bir şekilde ölçülür ve çözünmüş havayı ortadan kaldırmak için vakum altında karıştırılır
- Enjeksiyon: Gazı alınmış karışım kontrollü basınç altında (tipik olarak 3-6 bar) önceden ısıtılmış çelik bir kalıba (80-120°C) enjekte edilir
- Basınçlı Jelleşme: Basınç, jelleşme aşaması boyunca korunur ve reçine çapraz bağlandıkça hacimsel büzülmeyi telafi eder
- Kalıptan çıkarma: Tamamen jelleşmiş kısım 8-15 dakika içinde serbest bırakılır ve bir fırında sonradan kürlenir
APG'nin temel teknik parametreleri:
- Enjeksiyon basıncı: 3-6 bar
- Kalıp sıcaklığı: 80-120°C
- Parça başına döngü süresi: 8-15 dakika
- Boşluk içeriği elde edildi: < 0,1%
- Boyutsal tolerans: ±0.1mm
Konvansiyonel Kokil Döküm
Geleneksel döküm, uygulanan basınç olmadan kalıp boşluğunu karışık reçine ile doldurmak için yerçekimine dayanır:
- Karıştırma: Reçine ve sertleştirici karıştırılır - genellikle vakumlu gaz giderme olmadan
- Döküyorum: Karışım elle veya yarı otomatik olarak açık veya gevşek kapalı bir kalıba dökülür
- Ambient Cure: Parça oda sıcaklığında veya düşük sıcaklıktaki bir fırında 4-8 saat içinde kürlenir
- Kalıptan çıkarma: Kürlenmiş parça çıkarılır ve önemli ölçüde sonradan işleme gerektirebilir
Geleneksel dökümün temel teknik parametreleri:
- Uygulanan basınç: Yok (sadece yerçekimi)
- Kürlenme sıcaklığı: 20-80°C
- Parça başına döngü süresi: 4-8 saat
- Boşluk içeriği: 0,5-3%
- Boyutsal tolerans: ±0,5 mm veya daha fazla
Yapısal farklılık temeldir: APG, jelleşme sırasında reçine büzülmesini sürekli basınçlı malzeme sağlayarak telafi ederken, geleneksel döküm reçinenin ilk katılaştığı yerde büzülme boşluklarının serbestçe oluşmasına izin verir.

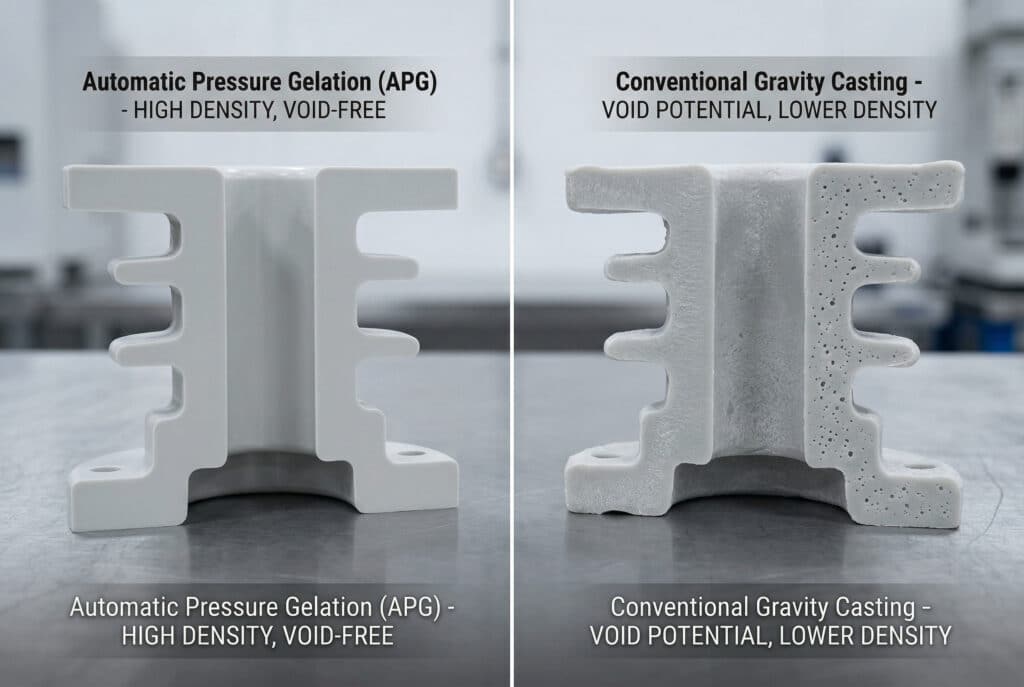

İki Proses Boşluk Kontrolü ve Dielektrik Performans Açısından Nasıl Farklılaşıyor?
APG ve geleneksel döküm arasındaki performans farkı marjinal değildir - bu, aşağıdakileri karşılayan bir bileşen arasındaki farktır IEC 602704 kısmi deşarj gereksinimleri ve çalışma voltajında bunları karşılamayan bir gereksinim.

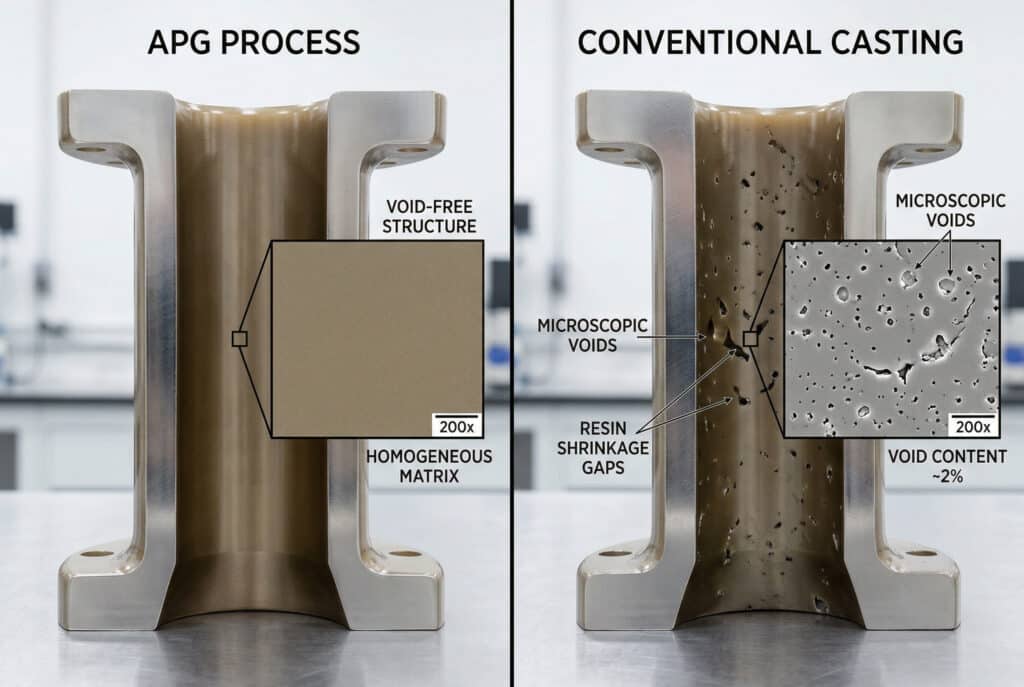

Boşluk Oluşumunun Fiziği
Epoksi kürlenmesi sırasında reçine hacimsel büzülme5 yaklaşık 2-5%. Geleneksel bir döküm işleminde, bu büzülme mikro boşluklar yaratır - özellikle katılaşacak son noktalarda, tipik olarak bileşenin geometrik merkezinde ve kalın kesitlerinde. Bu boşlukların çapı 10 mikron ile birkaç milimetre arasında değişir.
Yüksek voltajlı bir elektrik alanında, boşluklar kapasitif süreksizlikler olarak davranır. Bir boşluğun içindeki elektrik alan gücü, boşluğun bozulma voltajını (hava için tipik olarak 3 kV/mm) aştığında, kısmi deşarj meydana gelir. Her PD olayı, çevreleyen epoksi matrisini aşındırır ve tam dielektrik bozulma meydana gelene kadar boşluğu aşamalı olarak büyütür.
APG, jelleşme boyunca dış basıncı koruyarak bu mekanizmayı ortadan kaldırır ve bir boşluk çekirdeklenmeden önce taze reçineyi herhangi bir büzülme bölgesine zorlar.

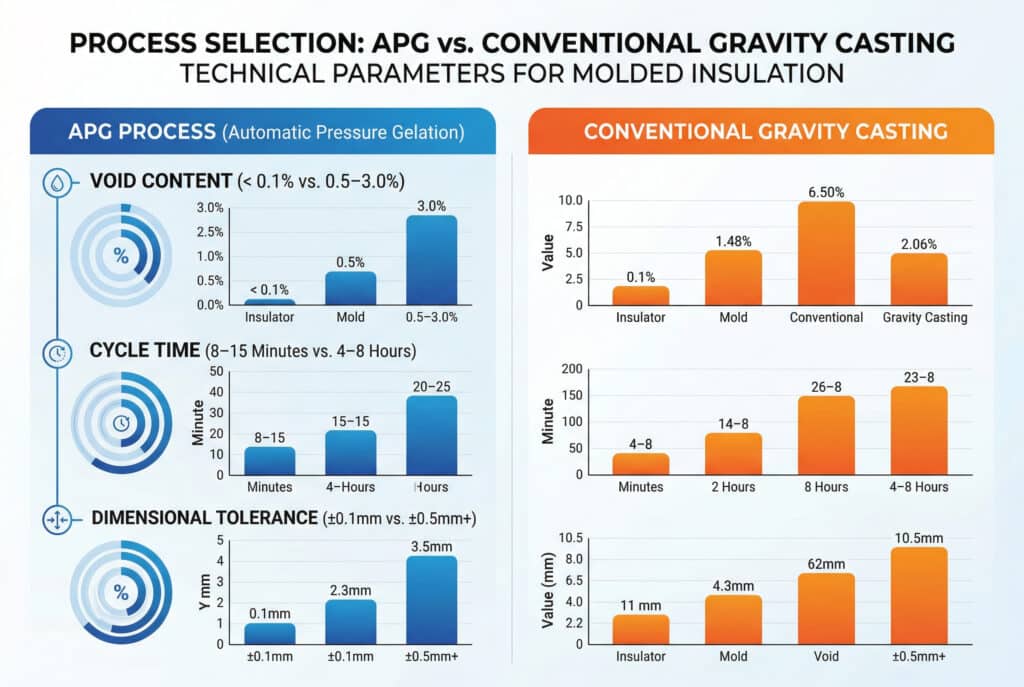

Kafa Kafaya Teknik Karşılaştırma
| Parametre | APG Süreci | Konvansiyonel Döküm |
|---|---|---|
| Geçersiz İçerik | < 0,1% | 0,5-3,0% |
| Kısmi Deşarj Seviyesi | < 5 pC | 20-200 pC |
| Dielektrik Dayanım | ≥ 18 kV/mm | 12-15 kV/mm |
| Boyutsal Tolerans | ±0.1mm | ±0,5 mm |
| Yüzey İşlemi | Pürüzsüz, kalıp tanımlı | Kaba, işleme gerektirir |
| Çevrim Süresi | 8-15 dakika | 4-8 saat |
| Ulaşılabilir Termal Sınıf | F (155°C) / H (180°C) | E (120°C) / B (130°C) |
| Dolgu Dağılım Düzgünlüğü | Son derece üniform | Değişken (yerleşme riski) |
| Tekrarlanabilirlik (Cpk) | > 1.67 | < 1.0 |
Müşteri Vakası: Döküm Sürecinden Kaynaklanan Kalite Arızası
Bir EPC yüklenicisindeki bir proje mühendisi, Orta Doğu'daki bir 24kV endüstriyel trafo merkezi projesinde tekrarlanan yalıtım arızaları yaşadıktan sonra bize ulaştı. Önemli ölçüde daha düşük birim fiyatlar sunan bir tedarikçiden satın alınan üç kalıplanmış yalıtım bileşeni, 1,2 × Um/√3 değerinde gelen PD testinde başarısız oldu. Başarısız parçaların kesitinde, çekirdek kesitinde 1,5 mm'ye kadar görünür boşluklar ortaya çıktı; bu, vakumlu gaz giderme olmadan geleneksel yerçekimi dökümünün açık bir işaretidir.
Parti başına tam IEC 60270 PD test raporları ile Bepto'nun APG tarafından üretilen kalıplanmış yalıtımına geçtikten sonra, aynı mühendis sonraki iki proje aşamasında 60 bileşende sıfır PD arızası olduğunu doğruladı. İlk arızaların maliyeti - proje gecikmeleri, yeniden test ve yeniden tedarik dahil - iki tedarikçi arasındaki fiyat farkını çok aştı.
Kalıplanmış İzolasyon Tedarik Ederken Üretim Süreci Kalitesi Nasıl Değerlendirilir?
APG'nin üstün olduğunu bilmek, ancak tedarikçinizin bunu gerçekten kullandığını doğrulayabilirseniz yararlıdır. Uygulamada birçok tedarikçi, tutarlı boşluksuz sonuçlar sağlayacak proses kontrolleri olmadan APG kabiliyeti olduğunu iddia etmektedir. İşte yapılandırılmış bir değerlendirme çerçevesi.
Adım 1: Proses Ekipmanını Doğrulayın
- APG makinesinin varlığını onaylayın: Basınç kontrol sistemli kapalı kalıp enjeksiyon ekipmanının fabrika fotoğraflarını veya denetim kanıtlarını talep edin
- Vakum karıştırma kapasitesini kontrol edin: Enjeksiyondan önce reçinenin vakumla gazdan arındırılması <0,1% boşluk içeriği için pazarlık konusu değildir
- Kalıp sıcaklık kontrolü: Tutarlı jelleşme kinetiği için hassas kalıp ısıtması (±2°C) gereklidir
Adım 2: Süreç Dokümantasyonunu Gözden Geçirin
- Süreç Kontrol Planı (PCP): Her ürün için enjeksiyon basıncını, kalıp sıcaklığını, döngü süresini ve malzeme oranlarını belgeler
- İstatistiksel Süreç Kontrolü (SPC) kayıtları: Kritik boyutlarda Cpk > 1,67 kontrollü bir üretim sürecine işaret eder
- Malzeme izlenebilirliği: Reçine parti numaraları, gelen denetim kayıtlarına göre izlenebilir olmalıdır
Adım 3: Parti Başına Talep Testi Sertifikasyonu
- IEC 60270 Kısmi Deşarj Testi: 1,2 × Um/√3'te PD < 5 pC - yalnızca tasarım tipi başına değil, parti başına olmalıdır
- IEC 60243 Dielektrik Dayanımı: Üretim numunelerinde ≥ 18 kV/mm
- IEC 60112 CTI Testi: Kirliliğe maruz kalan yüzeyler için ≥ 600V
- Boyutsal Muayene Raporu: 100% Go/No-Go göstergeleri ile kritik boyut kontrolü
Başvuruya Özel Değerlendirme Kriterleri
- Endüstriyel OG Hücreler (12-24kV): Minimum PD < 10 pC, CTI ≥ 400V, IP54 muhafaza uyumluluğu
- Güç Şebekesi / 35kV Trafo Merkezi: PD < 5 pC, BIL ≥ 185kV, tam IEC 62271 tipi test kayıtları
- Yenilenebilir Enerji MV Koleksiyonu: UV-kararlı reçine, IEC 60068-2-14 uyarınca termal döngü testi
- Denizcilik / Offshore: IEC 60068-2-52 uyarınca tuz-sis testi, hidrofobik yüzey işlemi doğrulanmış
- Tropikal / Yüksek Nemli Ortamlar: Su emme < 0,1%, yoğuşma direnci testi
Hangi Kalite Kontrol Adımları Üretim Sonrası Yalıtımın Boşluksuz Olmasını Sağlar?
APG proses ekipmanı mevcut olsa bile, boşluksuz çıktı için disiplinli proses içi ve çıkış kalite kontrolü gerekir. Bunlar, güvenilir tedarikçileri sadece APG kabiliyeti olduğunu iddia edenlerden ayıran pazarlık konusu olmayan kontrol noktalarıdır.
Üretim Kalite Kontrol Kontrol Listesi
- Gelen Malzeme Denetimi - Her üretim çalışmasından önce reçine viskozitesini, sertleştirici reaktivitesini ve dolgu nem içeriğini doğrulayın; spesifikasyon dışı malzemeler beklenmedik boşluk oluşumunun önde gelen nedenidir
- Vakumla Gaz Giderme Doğrulaması - Enjeksiyondan önce vakum seviyesini (<1 mbar) ve bekleme süresini onaylayın; izlenebilirlik için verileri kaydedin
- Enjeksiyon Basıncı İzleme - Her atış sırasında gerçek zamanlı basınç kaydı; sapmalar > ±0,3 bar tetikleyici işlem bekletme
- Kalıp Sıcaklık Doğrulaması - Döngü başına kaydedilen termokupl verileri; kalıp yüzeyi boyunca sıcaklık homojenliği ±2°C
- İlk Madde Denetimi (FAI) - Her üretim partisinin ilk parçası üzerinde tam boyutsal ve PD testi
- Giden PD Testi - 100% Sevkiyattan önce 1,2 × Um/√3'te PD testi
Kaçınılması Gereken Yaygın Kalite Kontrol Hataları
- Vakumlu gaz giderme işleminin atlanması çevrim süresini azaltmak için - nominal olarak “APG” parçalarda yüksek boşluk içeriğinin en yaygın tek nedeni
- Yıllanmış reçine partilerinin yeniden kullanımı kap ömrünün ötesinde - viskoziteyi artırır, kalıp dolum tamlığını azaltır, büzülme boşlukları oluşturur
- Yetersiz kalıp bakımı - Aşınmış kalıp yüzeyleri parlama, boyutsal sapma ve iç boşlukları maskeleyen yüzey kusurlarına neden olur
- Tip testi sertifikalarının parti kanıtı olarak kabul edilmesi - yıllar önce bir prototip üzerinde yapılan tip testi bugünün üretim kalitesini onaylamaz
Alıcılar için Gelen Muayene Protokolü
| Test | Yöntem | Kabul Kriteri |
|---|---|---|
| Kısmi Deşarj | IEC 60270 | 1,2 × Um/√3 değerinde <5 pC |
| Dielektrik Dayanım | IEC 60243 | ≥ 18 kV/mm |
| İzolasyon Direnci | IEC 60167 | 2,5kV DC'de > 1000 MΩ |
| Görsel Denetim | IEC 60068-2-75 | Sıfır çatlak, boşluk veya yüzey izi |
| Boyutsal Kontrol | Çizim toleransı | Kritik uyumlarda ±0,1 mm |
Sonuç
APG ve geleneksel döküm arasındaki seçim bir tedarik tercihi değildir - sisteminizdeki her orta gerilim yalıtım bileşeninin dielektrik bütünlüğünü, hizmet ömrünü ve güvenlik marjını doğrudan belirleyen bir karardır. APG'nin basınçlı, boşluksuz üretim süreci, geleneksel dökümün temelde karşılayamayacağı ölçülebilir derecede üstün kısmi deşarj performansı, boyutsal tutarlılık ve termal sınıf kapasitesi sunar.
Herhangi bir OG uygulaması için kalıplanmış yalıtım belirlerken, parçanın arkasındaki süreç parçanın kendisi kadar önemlidir - her zaman APG kapasitesini doğrulayın, parti düzeyinde PD sertifikaları talep edin ve kalite kontrol belgelerini isteğe bağlı bir ekstra değil, zorunlu bir teslimat olarak ele alın.
APG Prosesi ve Konvansiyonel Döküm Hakkında SSS
S: APG neden orta gerilim yalıtımında geleneksel dökümden daha düşük kısmi deşarj seviyeleri üretiyor?
A: APG jelleşme boyunca enjeksiyon basıncını koruyarak PD başlangıç noktaları olarak işlev gören büzülme boşluklarını ortadan kaldırır. Geleneksel döküm, boşlukların serbestçe oluşmasına izin verir ve APG ile üretilen bileşenlerden 10-40 kat daha yüksek PD seviyelerine neden olur.
S: Bir tedarikçinin geleneksel döküm yerine gerçekten APG kullandığını nasıl doğrulayabilirim?
A: Kapalı kalıp APG enjeksiyon ekipmanının fabrika denetim fotoğraflarını, vakum karıştırma kayıtlarını, parti başına IEC 60270 PD test raporlarını ve kritik boyutlarda Cpk > 1,67'yi gösteren SPC verilerini talep edin.
S: Epoksi reçine yalıtımı için geleneksel döküme kıyasla APG ile hangi boşluk içeriği elde edilebilir?
A: APG, uygun vakumlu gaz giderme ve basınç kontrolü ile 0,1%'nin altında boşluk içeriği elde eder. Geleneksel gravite döküm, parça geometrisine ve reçine sistemine bağlı olarak tipik olarak 0,5-3% boşluk içeriği üretir.
S: APG kalıplı yalıtım, geleneksel döküm alternatiflerinden önemli ölçüde daha mı pahalı?
A: APG bileşenleri mütevazı bir birim maliyet primi taşır, ancak PD arızalarının, saha değişimlerinin ve plansız kesintilerin ortadan kaldırılması, önemli yaşam döngüsü maliyet tasarrufu sağlar - tipik olarak ilk fiyat farkının 5-10 katı.
S: 35kV trafo merkezi uygulamalarında kullanılan APG kalıplı yalıtım için hangi sertifikaları talep etmeliyim?
A: IEC 60270 PD testi (<5 pC), IEC 60243 dielektrik dayanımı (≥ 18 kV/mm), IEC 60112 CTI (≥ 600V) ve tam IEC 62271 tip testi kayıtları gerektirir. Tüm sertifikalar geçmiş prototipleri değil, mevcut üretim partilerini referans almalıdır.
-
