Yıldırım Darbe Dayanım Gerilimi: Yüksek Gerilim Dağıtım Ekipmanları için Teknik Kılavuz

Giriş

Her yıl, yıldırımlar ve anahtarlama dalgalanmaları orta gerilim dağıtım aksesuarlarını sessizce tahrip ediyor - mühendisler riski göz ardı ettikleri için değil yıldırım darbe dayanım gerilimi (LIWV) yalıtım bileşenlerinin gereksinimleri hiçbir zaman uygun şekilde hesaplanmamış veya test edilmemiştir. Hava yalıtımlı aksesuarları tedarik eden satın alma yöneticileri ve OG panelleri için bileşenleri belirleyen elektrik mühendisleri için şartname ve gerçeklik arasındaki bu boşluk kritik bir güvenilirlik tehdididir.

Doğrudan cevap: Yıldırım darbe dayanım gerilimi, bir aksesuarın yalıtım sisteminin bozulmadan dayanabileceği en yüksek geçici gerilimi tanımlar - ve 12kV ila 40.5kV arasında çalışan orta gerilim hava yalıtımlı aksesuarlar için bu değer, herhangi bir bileşen canlı bir dağıtım sistemine girmeden önce IEC 60060 ve IEC 62271 standartlarına göre titizlikle hesaplanmalı ve doğrulanmalıdır.

İster yeni bir trafo merkezini devreye alıyor, ister endüstriyel bir güç dağıtım panelini yükseltiyor ya da bir şebeke projesi için bir grup yalıtım aksesuarını kalifiye ediyor olun, LIWV'yi anlamak tartışılmazdır.

İçindekiler

• OG Aksesuarlarında Yıldırım Darbe Dayanım Gerilimi Nedir?
• LIWV Nasıl Hesaplanır ve Hangi Standartlar Uygulanır?
• LIWV Gereksinimlerine Göre Doğru Aksesuarlar Nasıl Seçilir?
• Yaygın LIWV Test Hataları Nelerdir ve Bunlardan Nasıl Kaçınılır?

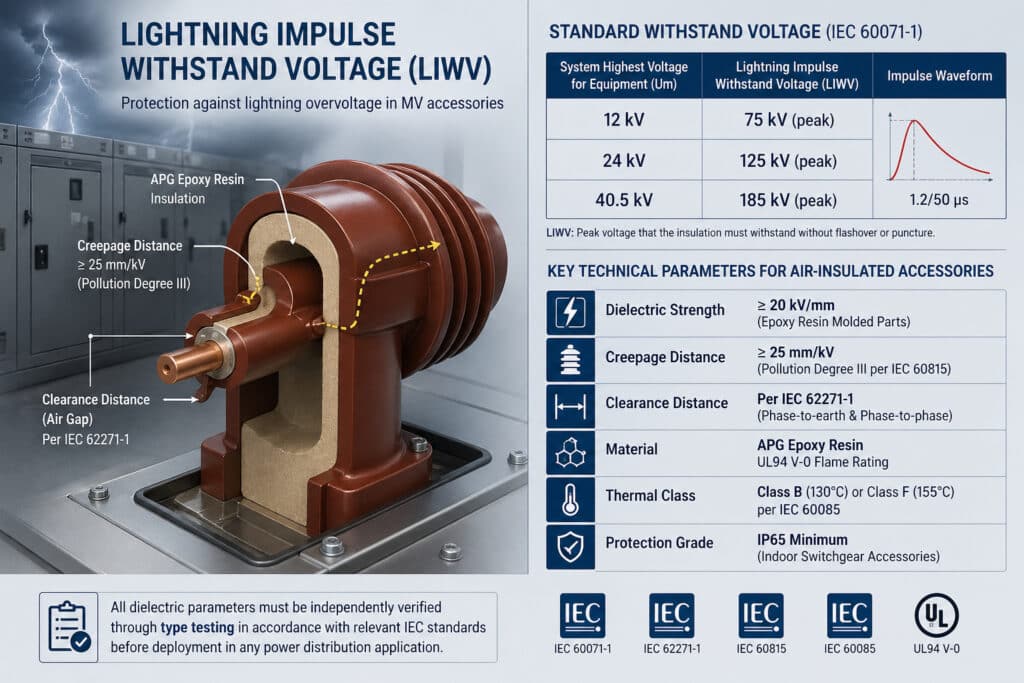

OG Aksesuarlarında Yıldırım Darbe Dayanım Gerilimi Nedir?

Yıldırım darbe dayanım gerilimi (LIWV), bir yıldırım darbesi olarak uygulanan standartlaştırılmış tepe gerilimidir. 1,2/50 µs impuls dalga formu¹, Bir yalıtım bileşeninin parlama veya delinme olmaksızın dayanması gereken değer. Yalıtım silindirleri, kalıplanmış yalıtım parçaları, duvar burçları ve kontak kutusu bileşenleri dahil olmak üzere orta gerilim dağıtımında kullanılan hava yalıtımlı aksesuarlar için bu, en kritik dielektrik parametrelerden biridir.

Altında IEC 60071-1² (Yalıtım Koordinasyonu), LIWV'nin bir parçası olarak tanımlanmaktadır. Standart Dayanım Gerilimi serisi, doğrudan sistemin ekipman için en yüksek voltajına (Um) bağlıdır. Örneğin:

• Um = 12 kV → LIWV = 75 kV (tepe)
• Um = 24 kV → LIWV = 125 kV (tepe)
• Um = 40,5 kV → LIWV = 185 kV (tepe)

Uyumlu bir hava yalıtımlı aksesuarı tanımlayan temel teknik parametreler şunlardır:

• Dielektrik Dayanımı: Epoksi reçine kalıplı parçalar için minimum 20 kV/mm
• Kaçak Mesafesi³: ≥ 25 mm/kV (IEC 60815 uyarınca kirlilik derecesi III)
• Açıklık Mesafesi: Kesinlikle IEC 62271-1'e göre faz-toprak ve faz-faz değerleri
• Malzeme: APG (Otomatik Basınç Jelleşmesi) epoksi reçine, UL94 V-0 alev derecesi
• Termal Sınıf: IEC 60085 uyarınca Sınıf B (130°C) veya Sınıf F (155°C)
• Koruma Sınıfı: İç mekan şalt aksesuarları için minimum IP65

Bu parametreler birbirinin yerine kullanılamaz - herhangi bir güç dağıtım uygulamasına yerleştirilmeden önce her biri tip testi yoluyla bağımsız olarak doğrulanmalıdır.

LIWV Nasıl Hesaplanır ve Hangi Standartlar Uygulanır?

LIWV hesaplaması iki aşamalı bir mühendislik sürecini takip eder: yalıtım koordinasyonu⁴ (IEC 60071) ve ardından tip testi doğrulaması (IEC 60060-1).

Aşama 1 - Yalıtım Koordinasyon Hesaplaması:
Temsili aşırı gerilim (Urp) sistemin yıldırım aşırı gerilim seviyesi ile belirlenir, ardından bir koordinasyon faktörü (istatistiksel yaklaşım için Kc = 1,15) ve bir güvenlik faktörü (Ks = 1,05-1,15) uygulanır:

Gerekli LIWV = Urp × Kc × Ks

56 kV tepe değerinde temsili bir yıldırım aşırı gerilimine sahip 12kV'luk bir sistem için bu, yaklaşık olarak gerekli LIWV değerini verir 75 kV - IEC 60071-1 standart yalıtım seviyelerine uygundur.

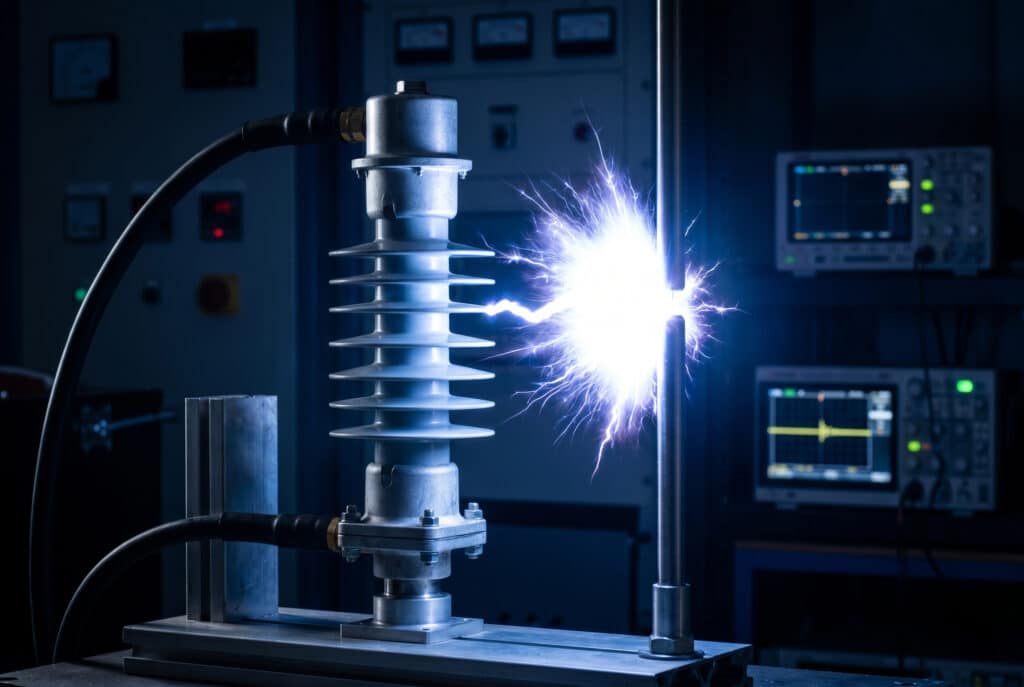

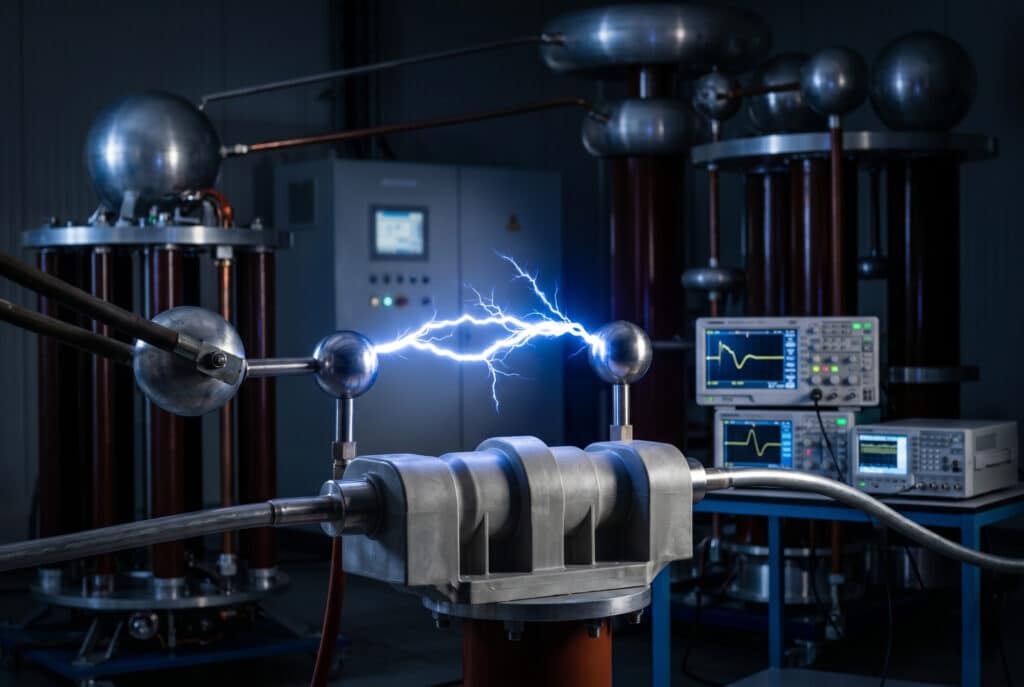

Aşama 2 - IEC 60060-1 uyarınca Tip Testi:
1,2/50 µs darbe dalga formu 15 kez pozitif polaritede ve 15 kez negatif polaritede uygulanır. Geçme kriteri: kendini onaran yalıtımda sıfır bozucu deşarj veya kendini onarmayan yalıtımda ≤ 2 deşarj.

LIWV Karşılaştırması: Epoksi Reçine vs Silikon Kauçuk Aksesuarlar

Parametre	Epoksi Reçine (APG)	Silikon Kauçuk
Dielektrik Dayanım	18-22 kV/mm	15-18 kV/mm
LIWV Kabiliyeti	Yüksek sertlik, mükemmel	Esnek, ılımlı
Termal Performans	Sınıf B/F (130-155°C)	H Sınıfı (180°C)
Kirlilik Direnci	Orta (IP65 muhafaza gereklidir)	Mükemmel (hidrofobik)
Tipik Uygulama	İç mekan OG şalt sistemi	Dış mekan zorlu ortam
IEC Standardı	IEC 62271-1	IEC 60815

Müşteri Hikayesi - Güneydoğu Asya'da Kalite Öncelikli Yüklenici:
Malezya'daki bir enerji EPC yüklenicisi, bir grup üçüncü taraf epoksi yalıtım silindirinin LIWV tip testlerinde sadece 60 kV'ta başarısız olmasının ardından bizimle iletişime geçti - 12kV şalt projesi için 75 kV gereksiniminin çok altında. Temel neden: standart altı APG (Otomatik Basınç Jelasyonu)⁵ iç boşlukları olan reçine, darbe altında kısmi deşarja neden oluyordu. Bepto'nun tam fabrika test raporlarına sahip IEC sertifikalı kalıplanmış yalıtım aksesuarlarına geçtikten sonra, 15 darbe atışının tümü 75 kV'de sıfır deşarjla geçti. Proje, sıfır yeniden işleme ile programa uygun olarak teslim edildi.

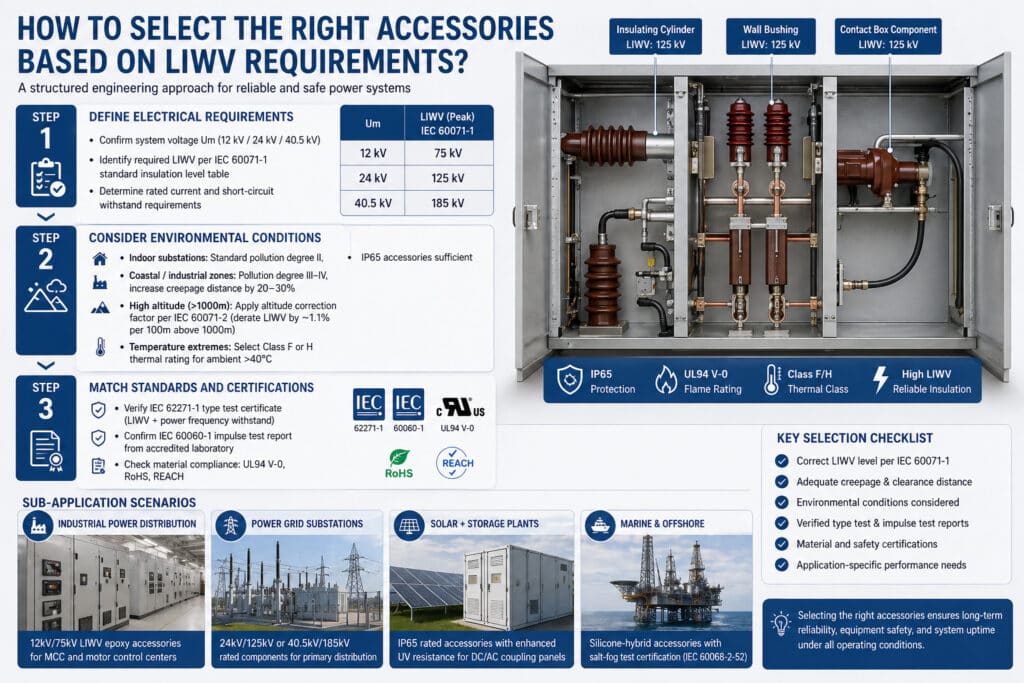

LIWV Gereksinimlerine Göre Doğru Aksesuarlar Nasıl Seçilir?

Doğru LIWV derecesine sahip aksesuarların seçilmesi, yapılandırılmış bir mühendislik yaklaşımı gerektirir. İşte Bepto'nun teknik ekibi tarafından kullanılan adım adım seçim süreci:

Adım 1: Elektriksel Gereksinimleri Tanımlayın

• Sistem gerilimini onaylayın Um (12 kV / 24 kV / 40,5 kV)
• IEC 60071-1 standart yalıtım seviyesi tablosuna göre gerekli LIWV'yi belirleyin
• Nominal akım ve kısa devre dayanım gereksinimlerini belirleyin

Adım 2: Çevresel Koşulları Göz Önünde Bulundurun

• Kapalı trafo merkezleri: Standart kirlilik derecesi II, IP65 aksesuarlar yeterli
• Kıyı / sanayi bölgeleri: Kirlilik derecesi III-IV, kaçak mesafesini 20-30% kadar artırın
• Yüksek irtifa (>1000m): IEC 60071-2 uyarınca irtifa düzeltme faktörü uygulayın (1000 m'nin üzerindeki her 100 m için LIWV'yi ~1,1% azaltın)
• Aşırı sıcaklıklar: Ortam >40°C için F veya H sınıfı termal derecelendirmeyi seçin

Adım 3: Standartları ve Sertifikaları Eşleştirin

• IEC 62271-1 tip testi sertifikasını doğrulayın (LIWV + güç frekansı dayanımı)
• IEC 60060-1 darbe testi raporunu akredite laboratuvardan teyit edin
• Malzeme uygunluğunu kontrol edin: UL94 V-0, RoHS, REACH

Alt Uygulama Senaryoları:

• Endüstriyel Güç Dağıtımı: MCC ve motor kontrol merkezleri için 12kV/75kV LIWV epoksi aksesuarlar
• Güç Şebekesi Trafo Merkezleri: Birincil dağıtım için 24kV/125kV veya 40.5kV/185kV dereceli bileşenler
• Güneş + Depolama Tesisleri: DC/AC bağlantı panelleri için geliştirilmiş UV direncine sahip IP65 sınıfı aksesuarlar
• Denizcilik ve Offshore: Tuz-sis testi sertifikasına sahip silikon-hibrit aksesuarlar (IEC 60068-2-52)

Yaygın LIWV Test Hataları Nelerdir ve Bunlardan Nasıl Kaçınılır?

Kurulum ve Ön Test Kontrol Listesi

1. Gerilim değeri işaretlerini doğrulayın kurulumdan önce IEC tip test sertifikası ile eşleştirin
2. Yüzey çatlakları veya boşlukları olup olmadığını inceleyin - Epoksideki kılcal hatalar bile LIWV arızasına neden olur
3. Temiz temas yüzeyleri - Kirlenme etkili kaçak mesafesini 40%'ye kadar azaltır
4. Tork değerlerini onaylayın - epoksi parçaların aşırı sıkılması, dielektrik dayanımını azaltan mekanik gerilime neden olur
5. Güç frekansı dayanım testi gerçekleştirin Devreye alma öncesi kontrol olarak enerjilendirmeden önce sahada

Yaygın LIWV Arıza Modları ve Kök Nedenleri

• İç Boşluk Tahliyesi: Zayıf APG proses kontrolünden kaynaklanır - 0,5 mm kadar küçük boşluklar 1,2/50µs impuls altında kısmi deşarj başlatarak kademeli yalıtım bozulmasına yol açabilir
• Yüzey Flashover: Gerçek kirlilik seviyesi için yetersiz kaçak mesafesi - kritik uygulamalar için her zaman nominal saha değerinin bir kirlilik sınıfı üzerindeki aksesuarları belirtin
• Termal Bozunma: Aksesuarların nominal termal sınıfın üzerinde çalıştırılması reçinenin gevrekleşmesine neden olarak LIWV'yi 5 yıl içinde 15-25% azaltır
• Yanlış Kurulum Yönü: Bazı kalıplanmış aksesuarlar yönlü yalıtım geometrisine sahiptir - baş aşağı takmak faz-toprak açıklığını azaltır

Müşteri Hikayesi - Satın Alma Müdürü, Orta Doğu Şebeke Projesi:

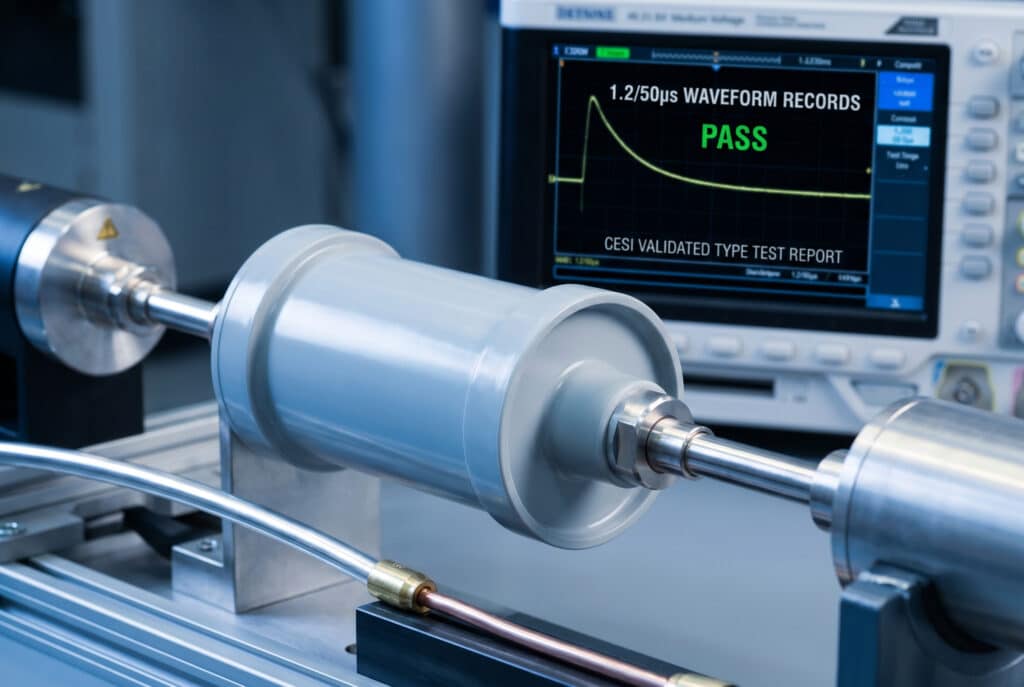

40,5kV AIS trafo merkezi genişletmesi için aksesuar tedarik eden bir satın alma müdürü, sipariş vermeden önce bizden üçüncü taraf LIWV test raporlarını istedi. CESI'den (İtalya) 185kV LIWV geçiş sonuçlarını gösteren tam IEC 60060-1 tip test raporlarını sağladık. Bize şunları söyledi: “Bana sadece bir sertifika numarası değil, gerçek test dalga formu kayıtlarını veren ilk tedarikçi bu oldu.” Bu şeffaflık onun yeterlilik riskini tamamen ortadan kaldırmıştır.

Sonuç

Orta gerilim güç dağıtımında çalışan herhangi bir hava yalıtımlı aksesuar için yıldırım darbe dayanım gerilimi bir onay kutusu değildir - sistem güvenilirliğinin mühendislik temelidir. Mühendisler ve tedarik ekipleri, IEC 60071 uyarınca LIWV'yi doğru bir şekilde hesaplayarak, doğrulanmış IEC 60060-1 tipi test sonuçlarına sahip aksesuarları seçerek ve yapılandırılmış kurulum uygulamalarını takip ederek, OG şalt cihazlarında yalıtım arızasının en yaygın nedenini ortadan kaldırabilir. Bepto Electric'te her aksesuar tam dielektrik test belgeleriyle birlikte gönderilir - çünkü yüksek gerilim dağıtımında güvenilirlik isteğe bağlı değildir.

OG Aksesuarlarında Yıldırım Darbe Dayanım Gerilimi Hakkında SSS

1. Yüksek gerilim testlerinde kullanılan standart yıldırım darbe dalga formunun teknik tanımı ve özellikleri. ↩

2. Yüksek voltajlı elektrik sistemlerinde yalıtım koordinasyonu için ilkeleri tanımlayan uluslararası standart. ↩

3. İzlenmeyi önlemek için bir yalıtkanın yüzeyi boyunca en kısa yolu belirlemeye yönelik mühendislik ilkeleri. ↩

4. Sistemde ortaya çıkabilecek gerilimlerle ilgili olarak ekipman için dielektrik dayanımının seçimi. ↩

5. Yüksek yoğunluklu, boşluksuz epoksi reçine yalıtım bileşenleri üretmek için kullanılan özel üretim süreci. ↩
