Mühendisler Kopma Diski Güvenlik Marjları Hakkında Neleri Gözden Kaçırıyor?

SF6 yük ayırma anahtarlarının mühendislik spesifikasyonunda, kopma diski güvenlik marjları, rutin olarak eksik belirtilen dar ancak kritik bir tasarım alanını işgal eder - mühendislerin basınç tahliye prensipleri hakkında bilgi sahibi olmamasından değil, SF6 gazı davranışı, muhafaza termal dinamikleri ve kopma diski mekanik toleransı arasındaki etkileşimin nadiren entegre bir sistem olarak ele alınmasından dolayı. Mühendislerin yaptığı en önemli hata, gaz bölmesinin endüstriyel bir tesis ortamında çalışma ömrü boyunca maruz kalacağı tüm basınç zarfını hesaba katmadan, yalnızca nominal SF6 dolum basıncına dayalı olarak kopma diski patlama basıncını seçmektir. Sonuç, kağıt üzerinde yeterli görünen ancak gerçek çalışma koşulları altında çöken bir güvenlik marjıdır - ya normal termal döngü sırasında erken patlar ya da gerçek bir dahili ark hatası sırasında etkinleşmez. Bu makale, SF6 yük ayırma anahtarları için kopma diski güvenlik marjı mühendisliğindeki en kritik boşlukları düzeltir ve IEC standartlarına ve gerçek endüstriyel tesis uygulama deneyimine dayanan yapılandırılmış bir seçim kılavuzu sağlar.

İçindekiler

• SF6 Yük Ayırma Anahtarındaki Kopma Diski Nedir ve Güvenlik Marjı Neden Önemlidir?
• SF6 Gaz Dinamikleri ve Termal Koşullar Kopma Diski Performansını Nasıl Etkiler?
• Endüstriyel Tesislerde SF6 LBS için Kopma Diski Güvenlik Marjları Nasıl Doğru Seçilir?
• En Yaygın Disk Yırtılması Spesifikasyon Hataları Nelerdir ve Nasıl Düzeltilir?

SF6 Yük Ayırma Anahtarındaki Kopma Diski Nedir ve Güvenlik Marjı Neden Önemlidir?

SF6 yük kesme şalteri, sülfür hekzaflorür (SF6) gazının aynı anda ark söndürme ortamı ve gerilim altındaki parçalar ile topraklanmış muhafaza arasında birincil yalıtım görevi gördüğü gaz yalıtımlı bir orta gerilim anahtarlama cihazıdır. Gaz, tipik olarak dökme alüminyum veya paslanmaz çelik olan metal bir muhafazanın içine aşağıdaki dolum basıncında kapatılır 0,3 ila 0,6 MPa (gösterge) tasarıma ve voltaj değerine bağlı olarak. Normal çalışma koşulları altında, bu sızdırmaz gaz sistemi kararlı ve bağımsızdır. Dahili ark hatası koşulları altında, değildir.

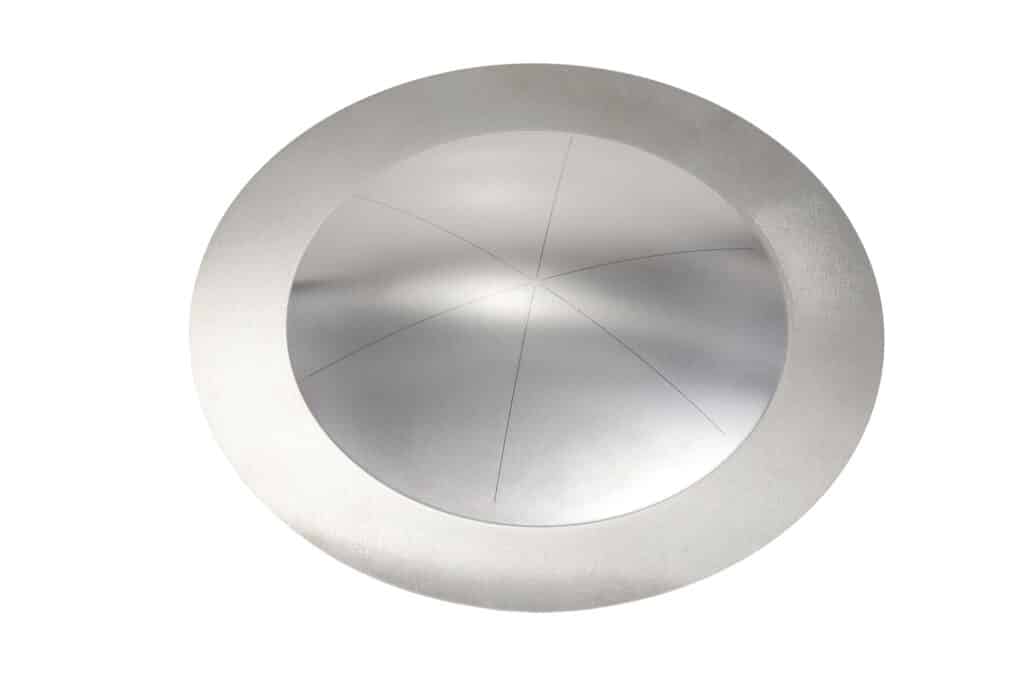

A yırtık disk - Basınç tahliye cihazı veya patlama diski olarak da adlandırılır - SF6 muhafaza duvarına monte edilen tek kullanımlık bir basınç tahliye elemanıdır. İşlevi kesin olarak tanımlanmıştır: dahili bir ark hatası nedeniyle dahili basınç diskin nominal patlama basıncının üzerine çıktığında, disk patlar, gaz ve ark ürünlerini tanımlanmış bir tahliye yolu aracılığıyla personelden ve bitişik ekipmandan uzaklaştırır. Katastrofik muhafaza yırtılmasına karşı son savunma hattıdır - şarapnel, toksik SF6 ayrışma ürünleri ve ark enerjisini aynı anda serbest bırakan bir olay.

Güvenlik Marjı Neden Kritik Bir Parametre

Bu güvenlik marjı Bir kopma diskinin nominal patlama basıncı ile SF6 muhafazasının maksimum normal çalışma basıncı arasındaki orandır. Zıt yönlere çeken iki eşzamanlı gereksinimi tanımlar:

• Alt sınır: patlama basıncı, termal basınç artışı, dolum toleransı ve rakım etkileri de dahil olmak üzere normal çalışma basıncı değişimlerinin erken kırılmayı asla tetiklemeyeceği kadar yüksek olmalıdır
• Üst sınır: patlama basıncı, iç ark basıncı muhafazanın yapısal bozulma sınırına ulaşmadan önce diskin etkinleşmesini sağlayacak kadar düşük olmalıdır

SF6 LBS için kopma diski güvenlik marjı parametreleri:

Parametre	Tipik Değer	Standart Referans
SF6 nominal dolum basıncı (gösterge)	0,3 - 0,6 MPa	IEC 62271-2001
Maksimum çalışma basıncı (20°C referans)	0,35 - 0,65 MPa	IEC 62271-1
Sıcaklığa göre düzeltilmiş maksimum basınç (+70°C)	0,42 - 0,78 MPa	IEC 62271-1 Ek A
Kopma diski patlama basıncı (tipik)	0,8 - 1,2 MPa	Üretici tasarımı
Muhafaza yapısal geçirmez basınç	1,5 - 2,0 MPa	IEC 62271-200
İç ark basıncı tepe noktası (arıza durumu)	0,9 - 1,8 MPa	IEC 62271-200 Ek A
Gerekli minimum güvenlik marjı	≥1,3× maksimum çalışma basıncı	IEC 62271-200

Güvenlik marjı, aşağıdaki değerlere göre doğrulanmalıdır sıcaklığa göre düzeltilmiş maksimum çalışma basıncı - 20°C'deki nominal dolum basıncı değil. Bu ayrım, spesifikasyon hatalarının çoğunun kaynaklandığı yerdir.

Basınç Tahliye Tasarımıyla İlgili SF6 Gaz Özellikleri

• Molekül ağırlığı: 146 g/mol - havadan önemli ölçüde daha ağırdır, havalandırıldığında alçak noktalarda birikir
• Dielektrik dayanımı: atmosferik basınçta yaklaşık 2,5 kat hava - basınç kaybıyla hızla bozulur
• Termal bozunma ürünleri: SO₂, SOF₂, HF - zehirli ve aşındırıcı, ark olayları sırasında açığa çıkar
• Basınç-sıcaklık ilişkisi: Çalışma aralığında ideal gaz yasasını yakından takip eder - basınç mutlak sıcaklıkla doğrusal olarak artar

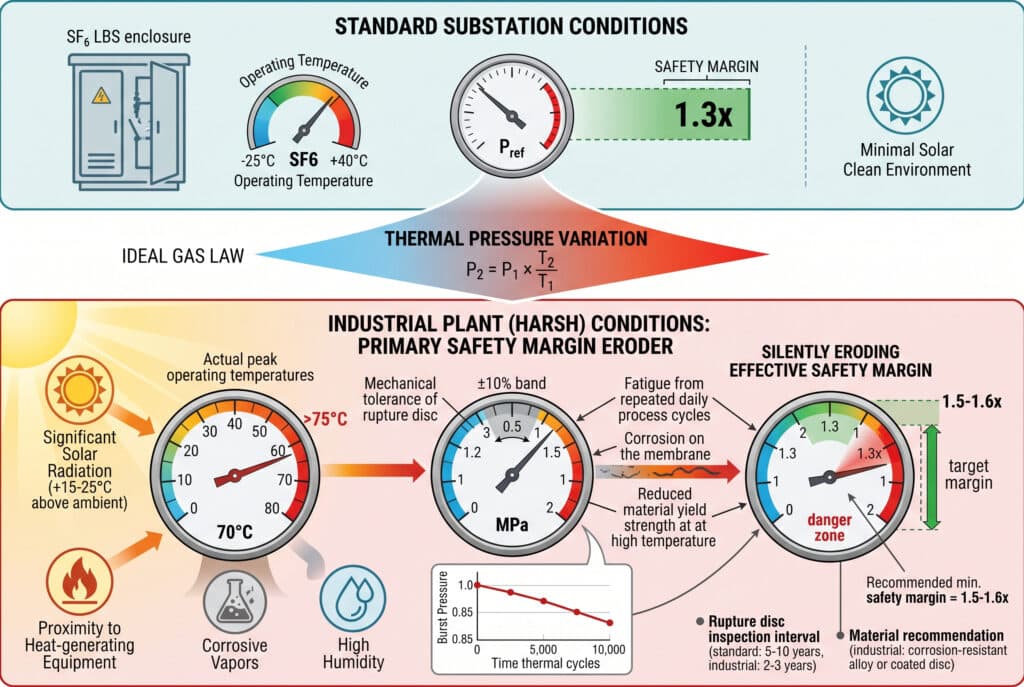

SF6 Gaz Dinamikleri ve Termal Koşullar Kopma Diski Performansını Nasıl Etkiler?

Bir SF6 LBS muhafazasının içindeki basınç statik değildir - ortam sıcaklığı, yük akımı ve muhafaza yapısının termal kütlesi ile sürekli olarak değişir. Endüstriyel bir tesis ortamında bu değişimler kontrollü bir trafo merkezine göre daha aşırıdır ve kopma diski mekanik toleransı ile etkileşime girerek ekipmanın hizmet ömrü boyunca güvenlik marjını sessizce aşındırabilir.

Termal Basınç Değişimi: Birincil Güvenlik Marjı Eroder

SF6 gaz basıncı aşağıdaki gibidir ideal gaz yasası² çalışma sıcaklığı aralığında yüksek doğrulukla:

$P_2 = P_1 \times \frac{T_2}{T_1}$

Burada basınç ve sıcaklık mutlak birim cinsindendir (sırasıyla Pa ve K).

20°C'de (293 K) 0,5 MPa gauge (0,6 MPa mutlak) değerine kadar doldurulmuş bir SF6 LBS için:

• At -25°C (248 K): basınç yaklaşık olarak 0,51 MPa mutlak (0,41 MPa gösterge) - düşük yoğunluk alarm eşiği etkinleşebilir
• At +40°C (313 K): basınç şu değerlere yükselir 0,64 MPa mutlak (0,54 MPa gösterge) - normal aralıkta
• At +70°C (343 K): basınç şu değerlere yükselir 0,70 MPa mutlak (0,60 MPa gösterge) - maksimum nominal çalışma koşulu
• At +85°C (358 K, doğrudan güneş altında muhafaza yüzeyi, endüstriyel tesis): basınç 0,73 MPa mutlak (0,63 MPa gösterge) - yırtılma diski patlama toleransının alt sınırına yaklaşabilir

Bu hesaplama kritik bir kavrayışı ortaya koymaktadır: SF6 LBS muhafazasının doğrudan güneş radyasyonuna maruz kaldığı veya ısı üreten ekipmana bitişik olduğu bir endüstriyel tesiste, gerçek gaz sıcaklığı - ve dolayısıyla basınç - IEC referans maksimum +40°C ortam değerini önemli bir farkla aşabilir. IEC maksimum çalışma basıncına karşı 1,3 kat güvenlik marjı ile belirtilen bir kopma diski, kurulum ortamındaki gerçek tepe basıncına karşı yalnızca 1,1 kat etkili bir güvenlik marjına sahip olabilir.

Yırtılma Diski Mekanik Tolerans ve Yorulma

Kopma diskleri hassas aletler değildir - güvenlik marjı hesaplamalarında hesaba katılması gereken patlama basıncı toleranslarıyla üretilirler:

• Standart üretim toleransı: Nominal patlama basıncının ±10%'si
• Yorgunluk etkisi: termal değişimden kaynaklanan tekrarlanan basınç döngüsü zamanla patlama basıncını düşürür - 1,0 MPa değerindeki bir disk 10.000 termal döngüden sonra 0,85 MPa değerinde patlayabilir
• Korozyon etkisi: kimyasal buharların veya yüksek nemin bulunduğu endüstriyel tesis ortamlarında, disk membranının korozyonu patlama basıncını nominal değerin altına düşürür
• Disk malzemesi üzerinde sıcaklık etkisi: çoğu kopma diski malzemesi (paslanmaz çelik, nikel alaşımı) yüksek sıcaklıklarda düşük akma dayanımı gösterir - +70°C'deki patlama basıncı +20°C'deki nominal değerden 5-8% daha düşük olabilir

Karşılaştırma: Standart ve Endüstriyel Tesis Güvenlik Marjı Gereklilikleri

Parametre	Standart Trafo Merkezi	Endüstriyel Tesis (Sert)
Ortam sıcaklık aralığı	-25°C ila +40°C	-25°C ila +55°C (veya daha yüksek)
Güneş radyasyonunun muhafaza üzerindeki etkisi	Minimal (gölgeli)	Önemli (ortamın +15-25°C üzerinde)
Kimyasal ortam	Temiz	Aşındırıcı buharlar oluşabilir
Termal döngü sıklığı	Düşük (mevsimsel)	Yüksek (günlük süreç döngüleri)
Önerilen minimum güvenlik marjı	1,3 kat maksimum çalışma basıncı	1,5-1,6 kat maksimum çalışma basıncı
Kopma diski inceleme aralığı	5-10 yıl	2-3 yıl
Disk malzemesi önerisi	Standart paslanmaz çelik	Korozyona dayanıklı alaşım veya kaplamalı disk

Müşteri Örneği - Orta Doğu'da Petrokimya Sanayi Tesisi:
Bir petrokimya tesisindeki kalite odaklı bir elektrik mühendisi, rutin bir SF6 basınç kontrolünün, 24 kV SF6 LBS ünitelerinden ikisinin düşük basınç alarmlarını tetiklediğini ortaya çıkarmasının ardından bizimle iletişime geçti - gaz kaçağından değil, basınç izleme sisteminin 20 ° C'de kalibre edilmesinden kaynaklanıyordu, ancak muhafazalar bir proses ısı eşanjörüne yakınlık nedeniyle tahmini 75 ° C iç sıcaklıkta çalışıyordu. Daha fazla araştırma, bu ünitelerdeki kopma disklerinin IEC standart maksimum çalışma basıncının 1,3 katı olarak belirlendiğini ortaya çıkardı - teknik olarak uyumlu olan ancak bu kurulum ortamındaki gerçek tepe çalışma basıncının üzerinde 8%'den daha az boşluk bırakan bir marj. Basınç izleme sisteminin gerçek çalışma sıcaklığını hesaba katacak şekilde yeniden kalibre edilmesini, kopma disklerinin sıcaklıkla düzeltilmiş maksimum basıncın 1,55 katı değerinde birimlerle değiştirilmesini ve LBS muhafazalarının yapısal olarak mümkün olan yerlerde ısı eşanjöründen uzağa taşınmasını önerdik. Tesis, gelecekteki tüm endüstriyel tesis kurulumları için SF6 LBS spesifikasyon standardını, sahaya özgü maksimum çalışma sıcaklığına karşı minimum 1,5 kat güvenlik marjı gerektirecek şekilde güncelledi.

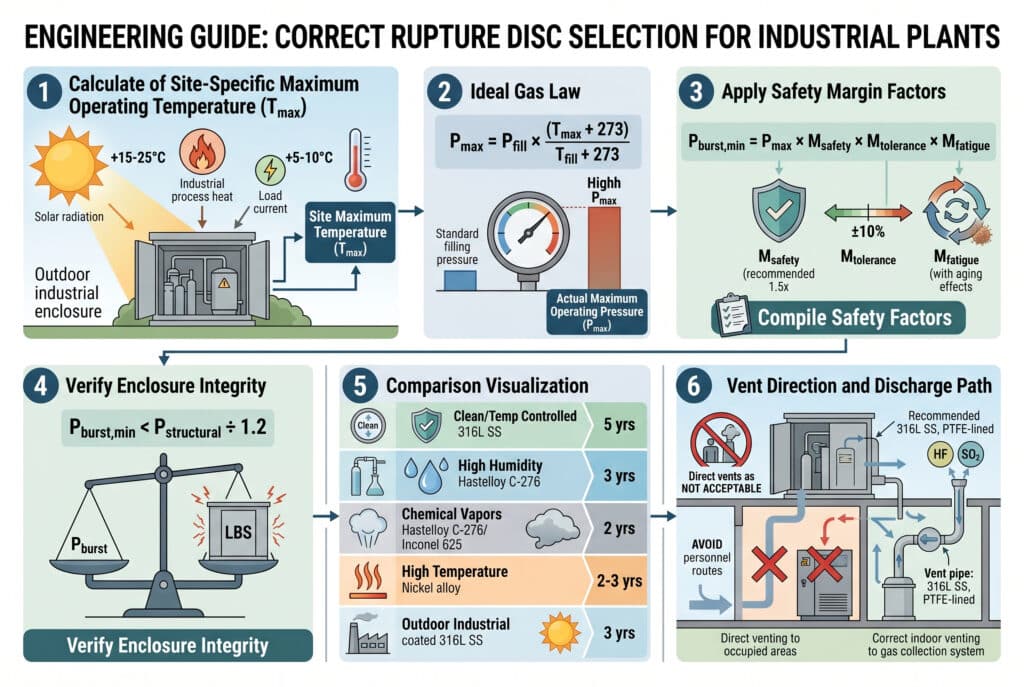

Endüstriyel Tesislerde SF6 LBS için Kopma Diski Güvenlik Marjları Nasıl Doğru Seçilir?

Endüstriyel tesis ortamlarında SF6 LBS için doğru kopma diski güvenlik marjı seçimi beş adımlı bir mühendislik hesaplamasıdır - standart bir veri sayfasından yapılan bir arama değildir. Her adım, basitleştirilmiş IEC minimum marj yaklaşımının yakalayamadığı belirli bir değişkeni ele alır.

Adım 1: Sahaya Özel Maksimum Çalışma Sıcaklığını Belirleyin

Kurulum gerçekten bu koşulu karşılamadığı sürece IEC varsayılan +40°C ortam değerini kullanmayın:

• LBS kurulum yerindeki maksimum ortam sıcaklığını ölçün veya tahmin edin - genel tesis ortamını değil
• Güneş radyasyonu düzeltmesi ekleyin: +15°C gölgesiz dış mekana bitişik kurulumlar için, +25°C doğrudan güneş alan muhafazalar için
• Yük akımı ısıtma düzeltmesi ekleyin: nominal akımın 80% üzerinde sürekli çalışan LBS için ekleyin +5 ila +10°C muhafaza yüzey sıcaklığı tahminine
• Ortaya çıkan sonuçları belgeleyin saha maksimum sıcaklığı (T_max) basınç hesaplamalarında kullanım için

Adım 2: Sıcaklığa Göre Düzeltilmiş Maksimum Çalışma Basıncını Hesaplayın

İdeal gaz yasasını kullanarak:

$P_{max} = P_{fill} \times \frac{T_{max} + 273}{T_{dolgu} + 273}$

Nerede?

• $P_{fill}$= dolum sıcaklığında nominal dolum basıncı (mutlak) $T_{fill}$ (°C)
• $T_{max}$ = Adım 1'deki saha maksimum sıcaklığı (°C)

Bu da gerçek maksimum çalışma basıncı kopma diski aşağıda etkinleştirilmemelidir.

Adım 3: Güvenlik Marjı Faktörlerini Uygulayın

Minimum kopma diski patlama basıncı şu şekilde hesaplanır:

$P_{burst,min} = P_{max} \times M_{safety} \times M_{tolerans} \times M_{yorgunluk}$

Nerede?

• $M_{güvenlik}$ = minimum güvenlik marjı faktörü (IEC 62271-200 uyarınca minimum 1,3; 1.5 endüstriyel tesis için önerilir)
• $M_{tolerans}$ = üretim tolerans faktörü = 1.10 (-10% patlama basıncı toleransı için hesaplar)
• $M_{yorgunluk}$ = yorulma ve yaşlanma faktörü = 1.05-1.10 (hizmet ömrü boyunca basınç döngüsünü hesaba katar)

Adım 4: Muhafaza Yapısal Limitine Karşı Doğrulama

Hesaplanan patlama basıncı aşağıdakileri sağlamalıdır:

$P_{burst,min} < P_{yapısal} \div 1.2$

Nerede $P_{yapısal}$ IEC 62271-200 uyarınca muhafaza geçirmezlik basıncıdır. Bu, pano yeterli marjla yapısal arıza sınırına ulaşmadan önce kopma diskinin etkinleşmesini sağlar.

Adım 5: Disk Malzemesini Seçin ve Denetim Aralığını Belirleyin

Endüstriyel Tesis Ortamı	Önerilen Disk Malzemesi	Denetim Aralığı
Temiz, sıcaklık kontrollü	Standart 316L paslanmaz çelik	5 yıl
Yüksek nem (>85% RH)	Hastelloy C-2763 veya PTFE kaplı	3 yıl
Kimyasal buharlar (H₂S, Cl₂, SO₂)	Hastelloy C-276 veya Inconel 625	2 yıl
Yüksek sıcaklık (muhafaza >65°C)	Sıcaklık düzeltmeli nikel alaşımı	2-3 yıl
Dış mekan endüstriyel (UV + nem)	Koruyucu kaplamalı 316L SS	3 yıl

Adım 6: Havalandırma Yönünü ve Tahliye Yolunu Belirleyin

Kopma diski havalandırma yönü güvenlik açısından kritik bir kurulum parametresidir:

• Havalandırma SF6 ayrışma ürünlerini yönlendirmelidir personel erişim yollarından uzakta ve bitişik canlı ekipmandan uzakta
• En yakın canlı iletkene minimum havalandırma boşluğu: IEC 62271-200 dahili ark sınıflandırma gerekliliklerine göre
• Kapalı endüstriyel tesis kurulumları için: havalandırma, özel bir SF6 gazı toplama veya nötrleştirme sistemine bağlanmalıdır - dolu alanlara doğrudan havalandırma kabul edilemez
• SF6 ayrışma ürünleriyle (HF, SO₂) uyumlu havalandırma borusu malzemesi belirtin - standart karbon çeliği kabul edilemez; 316L paslanmaz çelik veya PTFE kaplı boru kullanın

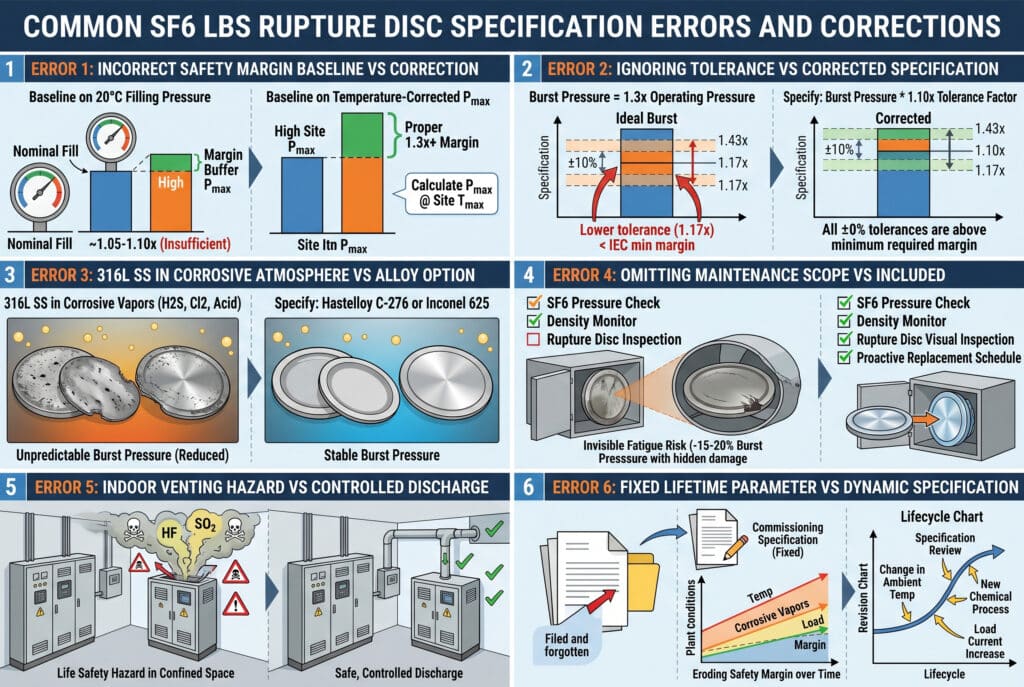

En Yaygın Disk Yırtılması Spesifikasyon Hataları Nelerdir ve Nasıl Düzeltilir?

En Önemli Altı Şartname Hatası

Hata 1: Güvenlik marjı taban çizgisi olarak sıcaklığa göre düzeltilmiş maksimum basınç yerine nominal dolum basıncının kullanılması
Bu en yaygın hatadır. 20°C dolum basıncında 1,3 kat marj, saha sıcaklığındaki gerçek maksimum çalışma basıncında 1,05-1,10 kat marj anlamına gelebilir - normal çalışma koşullarının üzerinde neredeyse hiç güvenlik tamponu sağlamaz.

Düzeltme: güvenlik marjını her zaman aşağıdakilere karşı hesaplayın $P_{max}$ nominal dolum basıncına karşı değil, sahaya özgü maksimum sıcaklıkta.

Hata 2: Patlama basıncı spesifikasyonunda yırtılma diski mekanik toleransının göz ardı edilmesi
Tam olarak 1,3× maksimum çalışma basıncında bir patlama basıncının belirtilmesi, ±10% üretim toleransının alt ucundaki bir diskin yalnızca 1,17× maksimum çalışma basıncında patlayacağı anlamına gelir - IEC minimum marjının altında.

Düzeltme: Yukarıdaki Adım 3'te gösterildiği gibi minimum patlama basıncı hesaplamasına 1,10× tolerans faktörü ekleyin.

Hata 3: Aşındırıcı endüstriyel tesis atmosferlerinde standart paslanmaz çelik disklerin belirlenmesi
Standart 316L paslanmaz çelik kopma diskleri, petrokimya, kimyasal işleme ve atık su arıtma endüstriyel tesislerinde yaygın olan hidrojen sülfür (H₂S), klor bileşikleri veya asidik buharlar içeren ortamlarda korozyona uğrar. Korozyon, disk duvar kalınlığını ve patlama basıncını öngörülemeyen bir şekilde azaltır.

Düzeltme: Korozif buhar varlığı teyit edilen tüm endüstriyel tesis ortamları için korozyona dayanıklı alaşım diskler (Hastelloy C-276 veya Inconel 625) belirleyin ve denetim aralıklarını 2 yıla indirin.

Hata 4: Kopma diski durumunun SF6 LBS bakım kapsamından çıkarılması
Birçok endüstriyel tesis bakım programı SF6 gaz basıncı kontrollerini ve yoğunluk monitörü kalibrasyonunu içerir, ancak kopma diski görsel incelemesini veya değiştirme planlamasını içermez. Yıllarca süren termal döngü nedeniyle yorulan bir diskin patlama basıncı orijinal değerinin 15-20% altında olabilir - fiziksel inceleme olmadan görünmez.

Düzeltme: Her SF6 LBS bakım ziyaretine kopma diski görsel incelemesini dahil edin; görünür durumdan bağımsız olarak üreticinin önerdiği aralıkta proaktif değişimi belirtin.

Hata 5: Kontrolsüz iç mekana havalandırma yırtılması disk deşarjı
SF6 ayrışma ürünleri⁴ - özellikle HF ve SO₂ - bir kopma diski aktivasyonunu takiben kapalı bir endüstriyel tesis şalt odasında ulaşılabilecek konsantrasyonlarda akut toksiktir. Toplama sistemi olmadan doğrudan odaya havalandırma yapılması acil bir can güvenliği tehlikesi yaratır.

Düzeltme: tüm kapalı endüstriyel tesis SF6 LBS kurulumları için, tahliyeyi bir dış mekana veya SF6 gaz nötralizasyon sistemine yönlendiren kapalı bir havalandırma borusu sistemi belirtin. Şunlara uyun i̇ç ark siniflandirmasi⁵ (IAC) gerekliliklerini karşılamalıdır.

Hata 6: Kopma diski patlama basıncının sabit bir ömür parametresi olarak ele alınması
Engineers often specify the rupture disc at commissioning and never revisit the specification — even when the industrial plant operating conditions change. Process equipment additions that increase ambient temperature, new chemical processes that introduce corrosive vapors, or load increases that raise enclosure operating temperature all alter the effective safety margin of the original disc specification.

Correction: trigger a rupture disc safety margin review whenever any of the following change: ambient temperature conditions, chemical environment, load current profile, or SF6 filling pressure setpoint.

Troubleshooting: Rupture Disc Has Activated — What Now?

If a rupture disc activates in an SF6 LBS at an industrial plant:

1. Immediately evacuate personnel from the affected area — SF6 decomposition products are present
2. Do not re-enter until SF6 gas concentration is confirmed below 1,000 ppm by calibrated detector
3. Isolate the affected LBS — the unit has experienced an internal arc fault and must not be re-energized
4. Preserve the evidence — photograph the vent discharge pattern, disc fragment position, and any arc damage visible through the vent opening before cleanup
5. Conduct root cause analysis before replacement — determine whether the activation was caused by an internal arc fault (correct operation) or premature activation from safety margin error (specification failure)
6. Review all identical units on the same installation — if one disc activated prematurely, others with the same specification are at equivalent risk

Sonuç

Rupture disc safety margins for SF6 load break switches in industrial plant environments demand engineering rigor that goes significantly beyond the IEC minimum compliance threshold. The combination of SF6 thermal pressure dynamics, rupture disc manufacturing tolerance, fatigue aging, and industrial plant environmental severity creates a compound margin erosion effect that renders nominally compliant specifications genuinely unsafe in practice. The core takeaway: specify rupture disc burst pressure against the site-specific temperature-corrected maximum operating pressure with a minimum 1.5× safety margin for industrial plant installations — and treat rupture disc condition as a primary maintenance parameter, not a passive safety feature.
