Giriş
mesafe koruması1 modern orta gerilim güç sistemlerindeki en kritik arıza tespit mekanizmalarından biridir ve özünde doğru, güvenilir akım trafosu (CT) girişleri olmadan çalışamaz. Bir iletim hattında bir arıza meydana geldiğinde, koruma rölesi aşağıdakileri hesaplar Empedans2 gerilim ve akım sinyallerine dayanır. Bu sinyaller standartların altında bir CT nedeniyle bozulur veya gecikirse, röle ya gereksiz yere açılır ya da daha kötüsü hiç açılmaz.
Cevap açıktır: akım trafoları bir mesafe koruma şemasındaki pasif aksesuarlar değildir; koruma sisteminizin doğru yanıt verip vermediğini belirleyen birincil algılama omurgasıdır.
OG trafo merkezi projelerini yöneten elektrik mühendisleri ve EPC yüklenicileri için doğru CT'yi seçmek bir tedarik onay kutusu değildir - bir sistem güvenilirliği kararıdır. Bu makalede CT'lerin mesafe korumasını tam olarak nasıl sağladığı, hangi teknik parametrelerin en önemli olduğu ve çok sık gördüğümüz saha arızalarından nasıl kaçınılacağı açıklanmaktadır.
İçindekiler
- Akım Trafosu Nedir ve Mesafe Koruması İçin Neden Önemlidir?
- Mesafe Koruma Şemalarında CT Empedans Hesaplamasını Nasıl Etkinleştirir?
- Mesafe Koruma Uygulamaları için Doğru CT Nasıl Seçilir?
- En Yaygın BT Kurulum ve Bakım Hataları Nelerdir?

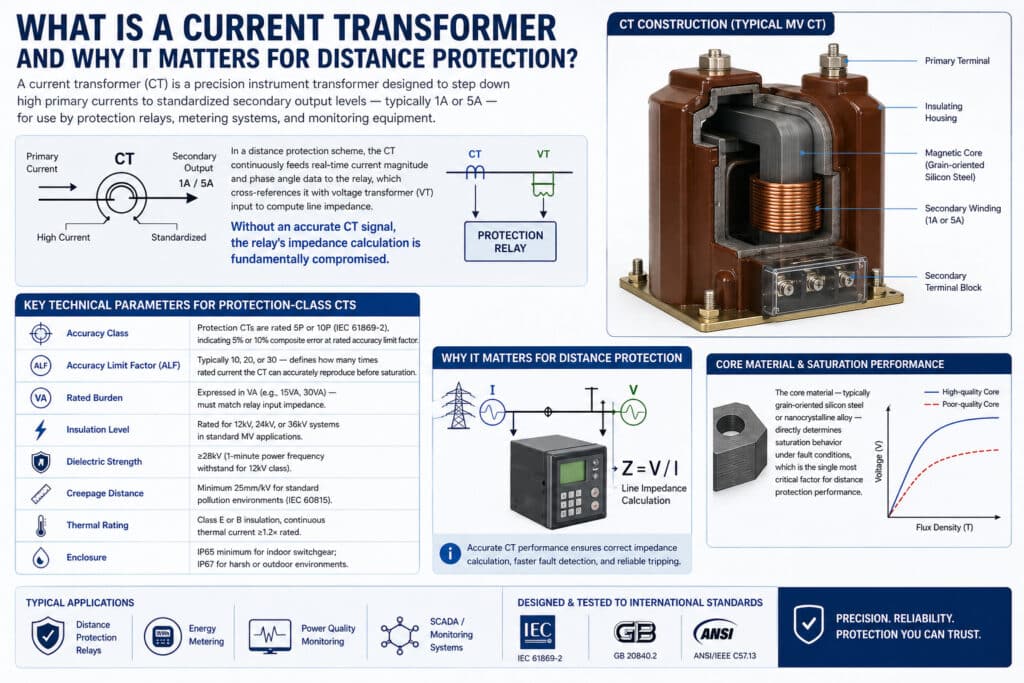

Akım Trafosu Nedir ve Mesafe Koruması İçin Neden Önemlidir?
Akım transformatörü (CT), yüksek primer akımları standartlaştırılmış sekonder çıkış seviyelerine düşürmek için tasarlanmış hassas bir alet transformatörüdür - tipik olarak 1A veya 5A - Koruma röleleri, ölçüm sistemleri ve izleme ekipmanı tarafından kullanılmak üzere. Bir mesafe koruma şemasında, CT sürekli olarak gerçek zamanlı akım büyüklüğü ve faz açısı verilerini röleye besler, röle de hat empedansını hesaplamak için bunları gerilim trafosu (VT) girişi ile çapraz referanslar.
Doğru bir CT sinyali olmadan, rölenin empedans hesaplaması temelden tehlikeye girer.
Koruma sınıfı CT'ler için temel teknik parametreler şunlardır:
- Doğruluk Sınıfı3: Koruma CT'leri 5P veya 10P (IEC 61869-2) olarak derecelendirilmiştir ve nominal doğruluk sınır faktöründe 5% veya 10% bileşik hata gösterir
- Doğruluk Sınır Faktörü (ALF): Tipik olarak 10, 20 veya 30 - CT'nin doygunluktan önce nominal akımın kaç katını doğru bir şekilde üretebileceğini tanımlar
- Nominal Yük: VA cinsinden ifade edilir (örn. 15VA, 30VA) - röle giriş empedansı ile eşleşmelidir
- Yalıtım Seviyesi: Standart OG uygulamalarında 12kV, 24kV veya 36kV sistemler için derecelendirilmiştir
- Dielektrik Dayanımı: ≥28kV (12kV sınıfı için 1 dakikalık güç frekansı dayanımı)
- Kaçak Mesafesi: Standart kirlilik ortamları için minimum 25mm/kV (IEC 60815)
- Termal Değerlendirme: E veya B sınıfı yalıtım, sürekli termal akım ≥1,2× nominal
- Muhafaza: İç mekan şalt cihazları için minimum IP65; zorlu veya dış ortamlar için IP67
Çekirdek malzeme - tipik olarak tane yönelimli silikon çelik4 veya nanokristal alaşımı - doğrudan belirler doygunluk5 Mesafe koruma performansı için en kritik faktör olan arıza koşulları altındaki davranış.
Mesafe Koruma Şemalarında CT Empedans Hesaplamasını Nasıl Etkinleştirir?
Mesafe koruma röleleri aldatıcı derecede basit bir prensiple çalışır: Z = V / I. Röle, görünür empedansı hesaplamak için gerilim sinyalini (VT'den gelen) akım sinyaline (CT'den gelen) sürekli olarak böler. Bir arıza meydana geldiğinde, empedans keskin bir şekilde düşer. Önceden ayarlanmış bir bölge sınırı içine düşerse, röle bir açma komutu verir.
Bu, akımın 10-20 kat nominal değere çıkabildiği arıza koşullarında CT doğruluğunun tartışılmaz olduğu anlamına gelir. ALF gereksinimi 20 olan bir sistemde 8 kat nominal akımda doyuma ulaşan bir CT, bozuk bir ikincil dalga formu üreterek rölenin empedansı yanlış hesaplamasına ve potansiyel olarak Bölge 1 süresi içinde (tipik olarak <100 ms) arızayı giderememesine neden olacaktır.
Mesafe Koruması için CT Performans Karşılaştırması
| Parametre | Standart Ölçüm CT | Koruma CT (5P20) | Yüksek Performanslı CT (5P30) |
|---|---|---|---|
| Doğruluk Sınıfı | 0.2 / 0.5 | 5P | 5P |
| Doğruluk Sınır Faktörü | 5 | 20 | 30 |
| Doygunluk Davranışı | Erken doygunluk | Orta düzeyde | Genişletilmiş doğrusal aralık |
| Uygulama | Enerji ölçümü | Standart OG koruması | Yüksek hata seviyeli sistemler |

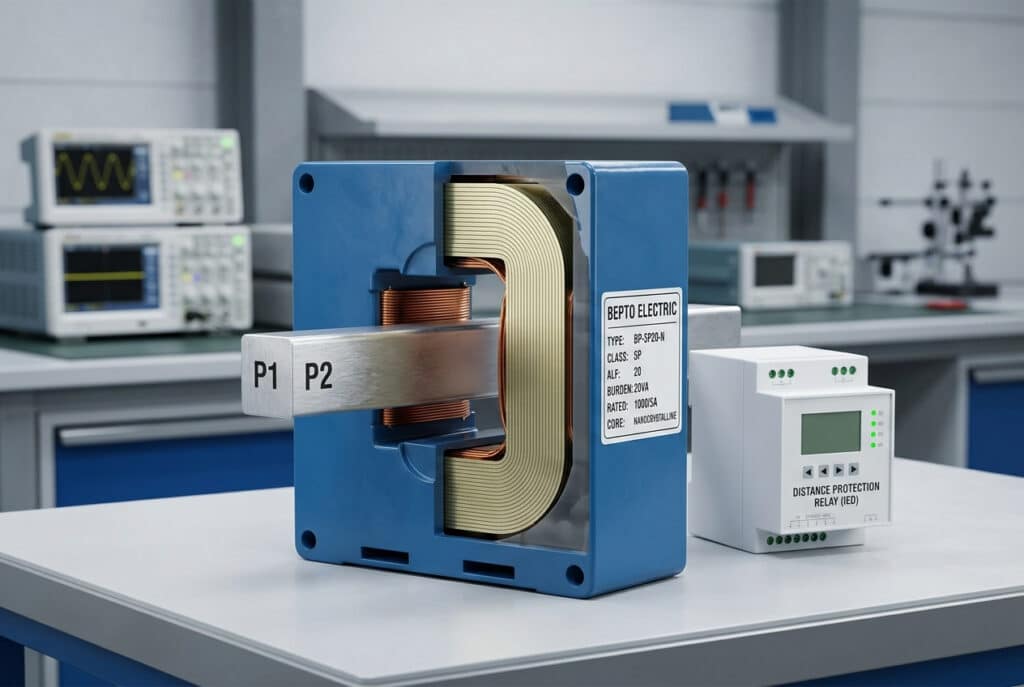

| Çekirdek Malzeme | Silikon çelik | Tane yönelimli çelik | Nanokristal alaşım |
| Tipik Yük | 5-15VA | 15-30VA | 15-30VA |
Ölçüm sınıfı CT'ler şunlardır asla Mesafe koruma uygulamalarında kabul edilebilir ikameler - maliyet odaklı tedarik kararlarında tekrar tekrar gördüğümüz bir hata.
Müşteri Vakası - 35kV Trafo Merkezinde Güvenilirlik Arızası:
Güneydoğu Asya'daki bir enerji yüklenicisi, 35kV'luk bir fiderde tekrarlanan rahatsız edici açmalar yaşadıktan sonra bizimle iletişime geçti. Kurdukları CT'ler düşük maliyetli bir tedarikçiden temin edilen 0,5 sınıfı ölçüm tipleriydi. Arıza koşulları altında, bu CT'ler yaklaşık 6 kat nominal akıma doymuş ve mesafe rölesinin empedansı yanlış okumasına ve Bölge 1 yerine Bölge 2'yi açmasına neden olan bozuk bir dalga formu üreterek arızanın giderilmesine 400 ms gecikme eklemiştir. Nanokristal çekirdekli Bepto 5P20 koruma sınıfı CT'ler ile değiştirildikten sonra, Bölge 1 açma süreleri 85 ms'ye geri döndü ve rahatsız edici açma tamamen ortadan kaldırıldı.
Mesafe Koruma Uygulamaları için Doğru CT Nasıl Seçilir?

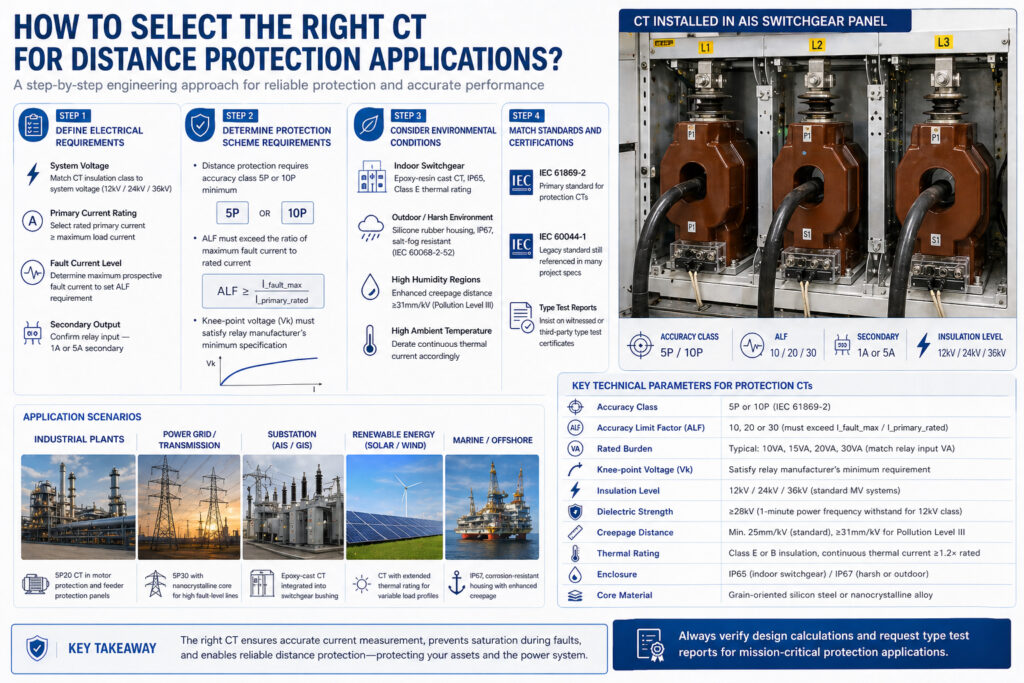

Mesafe koruması için bir CT seçmek, yapılandırılmış bir mühendislik yaklaşımı gerektirir. İşte her EPC yüklenicisine ve satın alma mühendisine önerdiğimiz adım adım süreç.
Adım 1: Elektriksel Gereksinimleri Tanımlayın
- Sistem Voltajı: CT yalıtım sınıfını sistem gerilimiyle eşleştirin (12kV / 24kV / 36kV)
- Birincil Akım Değeri: Nominal primer akımı ≥ maksimum yük akımını seçin
- Arıza Akım Seviyesi: ALF gereksinimini ayarlamak için maksimum olası arıza akımını belirleyin
- İkincil Çıkış: Röle girişini onaylayın - 1A veya 5A sekonder
Adım 2: Koruma Planı Gerekliliklerini Belirleyin
- Mesafe koruması şunları gerektirir doğruluk sınıfı 5P veya 10P minimum
- ALF, maksimum hata akımının nominal akıma oranını aşmalıdır
- Diz noktası gerilimi (Vk) röle üreticisinin minimum spesifikasyonunu karşılamalıdır
Adım 3: Çevresel Koşulları Göz Önünde Bulundurun
- İç Mekan Şalt Cihazı: Epoksi reçineli döküm CT, IP65, E sınıfı termal derecelendirme
- Dış Mekan / Zorlu Ortam: Silikon kauçuk gövde, IP67, tuzlu sise dayanıklı (IEC 60068-2-52)
- Yüksek Nemli Bölgeler: Geliştirilmiş kaçak mesafesi ≥31mm/kV (Kirlilik Seviyesi III)
- Yüksek Ortam Sıcaklığı: Sürekli termal akımı uygun şekilde azaltın
Adım 4: Standartları ve Sertifikaları Eşleştirin
- IEC 61869-2: Koruma CT'leri için birincil standart
- IEC 60044-1: Birçok proje şartnamesinde hala referans verilen eski standart
- Tip Test Raporları: Şahitli veya üçüncü taraf tip testi sertifikalarında ısrar edin
Uygulama Senaryoları
- Endüstriyel Tesisler: Motor koruma ve fider koruma panolarında 5P20 CT
- Güç Şebekesi / İletim: Yüksek hata seviyeli hatlar için nanokristal çekirdekli 5P30
- Trafo Merkezi (AIS/GIS): Şalt burcuna entegre edilmiş epoksi döküm CT
- Yenilenebilir Enerji (Güneş/Rüzgar): Değişken yük profilleri için genişletilmiş termal derecelendirmeye sahip CT
- Denizcilik / Offshore: IP67, korozyona dayanıklı gövde, gelişmiş kaçak
En Yaygın BT Kurulum ve Bakım Hataları Nelerdir?
Kurulum ve bakım prosedürlerine titizlikle uyulmaması halinde, doğru şekilde belirlenmiş bir CT bile zamanından önce arızalanabilir veya koruma performansını düşürebilir.
Kurulum Kontrol Listesi
- İsim plakası değerlerini doğrulayın kurulumdan önce tasarım özelliklerini eşleştirin

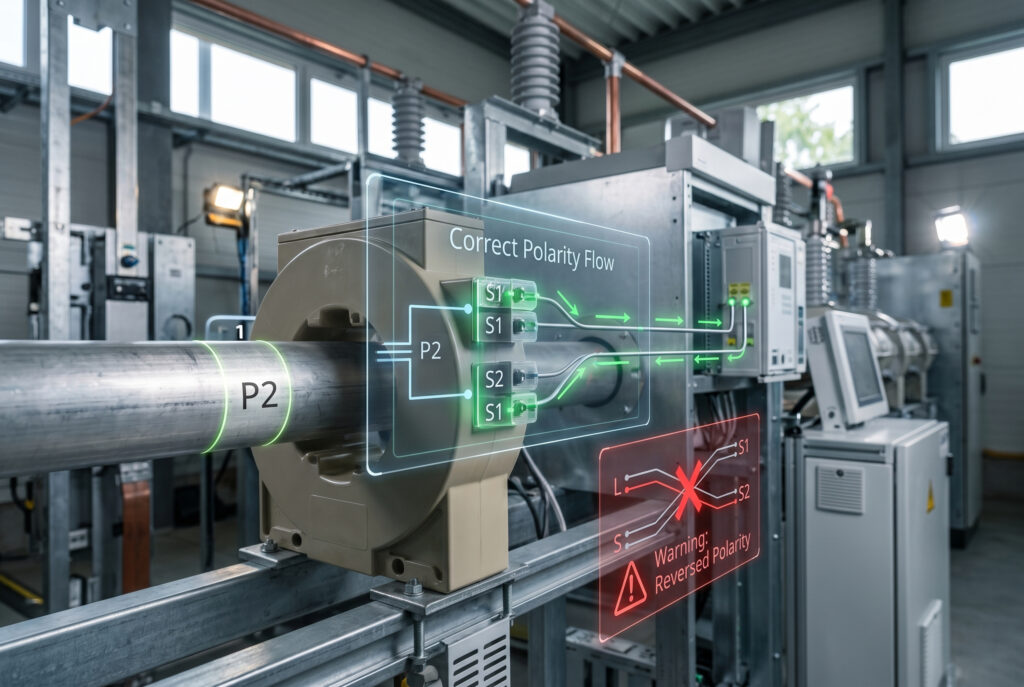

- Polarite işaretlerini kontrol edin (P1/P2, S1/S2) - ters polarite röle yön hatalarına neden olur
- Yükü onaylayın - toplam sekonder devre yükü nominal VA değerini aşmamalıdır
- Bir CT sekonderini asla açık devre yapmayın enerji̇li̇ koşullar altinda - tehli̇keli̇ aşiri geri̇li̇m ortaya çikacaktir
- Tork terminali bağlantıları temas direnci oluşumunu önlemek için üretici spesifikasyonuna göre
- İzolasyon direnci testi gerçekleştirin (Enerjilendirmeden önce 1000VDC'de ≥100MΩ)
Mesafe Korumasını Tehlikeye Atan Yaygın Hatalar
- Koruma için ölçüm sınıfı CT kullanılması: Arıza akımı altında doygunluk rölenin yanlış çalışmasına neden olur
- Büyük boyutlu ikincil kablo: Yükü artırır, etkin ALF'yi azaltır, doğruluğu düşürür
- CT diz noktası voltajını yok sayma: Yüksek empedanslı arızalar sırasında röle yeterli sinyal alamayabilir
- Devreye alma testlerinin atlanması: Sekonder enjeksiyon testleri, canlı çalışma öncesinde doğru CT oranını ve polariteyi doğrulamalıdır
- Periyodik bakımın ihmal edilmesi: Epoksi döküm CT'lerde izolasyon bozulması kademelidir - yıllık IR testi şarttır
Müşteri Vakası - Koruma Arızasına Yol Açan Kurulum Hatası:
Orta Doğu'daki bir EPC yüklenicisi, 33kV ring ana ünitesinin devreye alınması sırasında bir koruma hatalı çalışması bildirdi. Yapılan incelemede CT sekonder polaritesinin kurulum sırasında ters çevrildiği ve bunun da yönlü mesafe rölesinin yanlış yöne bakmasına neden olduğu ortaya çıkmıştır. Hata korunan fiderdeydi, ancak röle bunu ters bir hata olarak gördü ve açmayı engelledi. Bepto'nun teknik destek ekibi yerinde devreye alma rehberliği sağladı ve sorun dört saat içinde çözüldü - bu da koruma açısından kritik projelerde satış sonrası teknik desteğin neden isteğe bağlı olmadığının altını çiziyor.
Sonuç
Akım transformatörleri, orta gerilim güç sistemlerindeki her mesafe koruma şemasının sessiz temelidir. Yanlış doğruluk sınıfını seçmek, arıza akımı seviyelerini hafife almak veya kurulumda köşeleri kesmek, iyi tasarlanmış bir koruma sistemini bir yükümlülüğe dönüştürebilir. Temel çıkarım: koruma sınıfı CT'leri doğru ALF ile belirleyin, yükü dikkatlice eşleştirin ve tip testi sertifikasyonundan asla ödün vermeyin. Bepto Electric'te CT serimiz, IEC 61869-2 tip testleri ve küresel güç dağıtım projelerinde 12 yılı aşkın saha deneyimi ile desteklenen OG koruma uygulamaları için özel olarak tasarlanmıştır.
Mesafe Korumasında Akım Transformatörleri Hakkında SSS
S: Orta gerilim sistemlerinde mesafe koruma röleleri için hangi doğruluk sınıfı CT gereklidir?
A: IEC 61869-2 uyarınca 5P veya 10P olarak derecelendirilmiş koruma sınıfı CT'ler gereklidir. Ölçüm sınıfı CT'ler (0,2, 0,5) asla kullanılmamalıdır - arıza akımları altında doygunluğa ulaşırlar ve rölenin yanlış çalışmasına neden olurlar.
S: Bir mesafe koruma CT'si için gerekli doğruluk sınır faktörünü (ALF) nasıl hesaplayabilirim?
A: Maksimum olası arıza akımını CT nominal primer akımına bölün. 1,25 kat güvenlik marjı ekleyin. Örneğin, 400A CT üzerinde 10kA arıza ALF ≥ 31,25 gerektirir - minimum 5P30 belirtin.
S: Hem ölçüm hem de mesafe koruma işlevleri için aynı CT çekirdeğini kullanabilir miyim?
A: Hayır. Ayrı özel çekirdeklere sahip çok çekirdekli bir CT kullanın - ölçüm için bir 0,2S sınıfı, koruma için bir 5P20 veya 5P30. Tek bir çekirdeğin paylaşılması hem doğruluktan hem de koruma performansından ödün verilmesine neden olur.
S: CT sekonder devresi çalışma sırasında yanlışlıkla açık devre olursa ne olur?
A: CT tehlikeli derecede yüksek sekonder voltaj üretecektir - potansiyel olarak birkaç kilovolt - yalıtım bozulması, ekipman hasarı ve ciddi personel yaralanması riski. Herhangi bir yükün bağlantısını kesmeden önce her zaman sekonderde kısa devre yapın.
S: Koruma CT spesifikasyonunda diz noktası gerilimi ile doğruluk sınır faktörü arasındaki fark nedir?
A: ALF, bileşik hatanın sınıf sınırına ulaştığı anma akımının katını tanımlar. Diz noktası gerilimi (Vk), diferansiyel ve mesafe koruması için Sınıf PX CT'lerde kullanılan ampirik doyma eşiğidir - her iki parametre de röle üreticisi gereksinimlerini aynı anda karşılamalıdır.
-
