Giriş
Doğruluk sınıfı, orta gerilim güç dağıtım sistemleri için bir gerilim transformatörü (VT/PT) seçerken en yanlış anlaşılan ve en önemli özelliklerden biridir. Yanlış sınıfı seçtiğinizde ölçüm verileriniz kayar, koruma röleleriniz tekler ve tek bir arıza meydana gelmeden önce tüm sistem güvenilirliğiniz tehlikeye girer.
Temel cevap: gerilim trafosu doğruluk sınıfları, izin verilen oran hatası ve faz yer değiştirme sınırlarını tanımlar ve ölçüm ve koruma uygulamaları için yanlış sınıfın seçilmesi, faturalandırma anlaşmazlıklarının, rölenin yanlış çalışmasının ve maliyetli sistem arızalarının önde gelen nedenlerinden biridir.
Trafo merkezleri için VT'leri belirleyen elektrik mühendisleri, şebeke projeleri için enstrüman transformatörleri tedarik eden EPC yüklenicileri ve tedarikçi veri sayfalarını değerlendiren satın alma yöneticileri için doğruluk sınıflarını anlamak isteğe bağlı değildir. Bu temel bir konudur. Bu makale, güvenle vermeniz gereken her sınıfı, her standardı ve her seçim kararını açıklamaktadır.
İçindekiler
- Gerilim Trafosu Doğruluk Sınıfları Nelerdir?
- Doğruluk Sınıfları Ölçüm ve Koruma Performansını Nasıl Etkiler?
- Uygulamanız için Doğru Doğruluk Sınıfını Nasıl Seçersiniz?
- VT Doğruluk Sınıflarında En Sık Yapılan Kurulum Hataları Nelerdir?

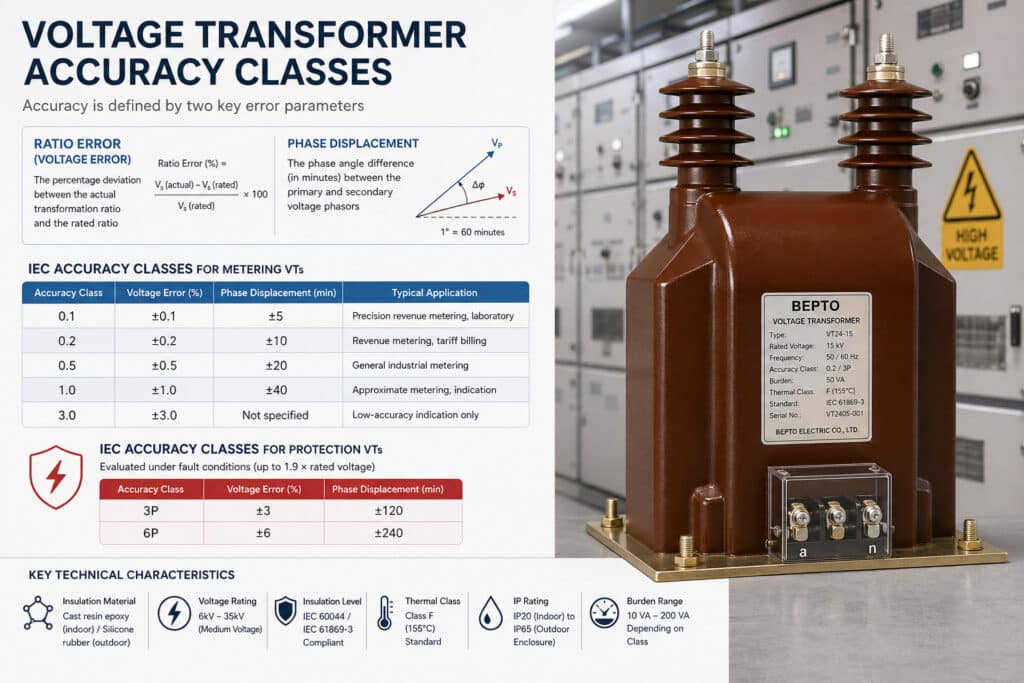

Gerilim Trafosu Doğruluk Sınıfları Nelerdir?
Bir voltaj transformatörü (PT/VT) hassas bir alettir - sadece bir düşürme cihazı değildir. Birincil işlevi, ölçüm ve koruma devreleri için birincil gerilimi ölçeklendirilmiş, güvenli bir ikincil seviyede yeniden üretmektir. Doğruluk sınıfı, bu yeniden üretimin ne kadar sadık bir şekilde gerçekleştiğini ölçer.
Altında IEC 61869-31 (endüktif gerilim transformatörleri için geçerli standart), doğruluk sınıfı iki hata parametresi ile tanımlanır:
- Oran Hatası (Gerilim Hatası): Gerçek dönüşüm oranı ile nominal oran arasındaki yüzde sapma
- Faz Yer Değiştirme2: Primer ve sekonder gerilim fazörleri arasındaki faz açısı farkı (dakika veya santiradyan cinsinden)
Ölçüm VT'leri için IEC Doğruluk Sınıfları
| Doğruluk Sınıfı | Gerilim Hatası (%) | Faz Yer Değiştirme (dak) | Tipik Uygulama |
|---|---|---|---|
| 0.1 | ±0.1 | ±5 | Hassas gelir ölçümü, laboratuvar |
| 0.2 | ±0.2 | ±10 | Gelir ölçümü, tarife faturalandırması |
| 0.5 | ±0.5 | ±20 | Genel endüstriyel ölçüm |
| 1.0 | ±1.0 | ±40 | Yaklaşık ölçüm, gösterge |
| 3.0 | ±3.0 | Belirtilmemiş | Yalnızca düşük doğruluklu gösterge |
Koruma VT'leri için IEC Doğruluk Sınıfları
Koruma sınıfı VT'ler farklı bir tanımlama taşır - 3P, 6P - ve arıza koşulları altında değerlendirilir (1,9 kat nominal gerilime kadar):
- 3P: ±3% gerilim hatası, ±120 dk faz yer değiştirmesi
- 6P: ±6% gerilim hatası, ±240 dk faz yer değiştirmesi
Bepto'nun PT/VT ürün serisinin temel teknik özellikleri:
- İzolasyon malzemesi: Dökme reçine epoksi3 (iç mekan) / Silikon kauçuk (dış mekan)
- Voltaj değeri: 6kV - 35kV (orta gerilim aralığı)
- Yalıtım seviyesi: IEC 60044 / IEC 61869-3 uyumlu
- Termal sınıf: Sınıf F (155°C) standardı
- IP derecesi: IP20 (iç mekan) ila IP65 (dış mekan muhafazası)
- Yük4 menzil: Sınıfa bağlı olarak 10 VA - 200 VA
Doğruluk Sınıfları Ölçüm ve Koruma Performansını Nasıl Etkiler?
Ölçüm sınıfı ve koruma sınıfı VT'ler arasındaki ayrım kozmetik değildir - sistem güvenilirliğini ve güç dağıtım doğruluğunu doğrudan etkileyen temel bir mühendislik tasarım farkıdır.
Ölçüm VT'leri: Normal Koşullar Altında Hassasiyet
Ölçüm sınıfı VT'ler (0,1 ila 1,0), aşağıdakiler dahilinde sıkı doğruluğu korumak için tasarlanmıştır 80%-120% nominal gerilim normal yük koşulları altında. Şunlar için optimize edilmiştir:
- Gelir sınıfı enerji ölçümü
- Güç kalitesi izleme
- Tarife faturalama uyumu
- SCADA veri bütünlüğü
Ölçüm VT'lerindeki demir çekirdek aşağıdakiler için tasarlanmıştır Arıza aşırı gerilimi altında hızla doyuma ulaşır - Bu, bağlı ölçüm cihazlarını arıza olayları sırasında hasara karşı korur.
Koruma VT'leri: Arıza Koşulları Altında Güvenilirlik
Koruma sınıfı VT'ler (3P, 6P), bir koruma sınıfı boyunca kabul edilebilir doğruluğu korumalıdır. çok daha geniş voltaj aralığı, 'ye kadar arıza aşırı gerilim koşulları dahil olmak üzere Vf = 1,9 × nominal gerilim. Şunlar için optimize edilmiştir:
- Aşırı akım ve mesafe koruma röleleri5 operasyon
- Toprak arıza tespiti
- Diferansiyel koruma şemaları
- Otomatik tekrar kapama sistemleri

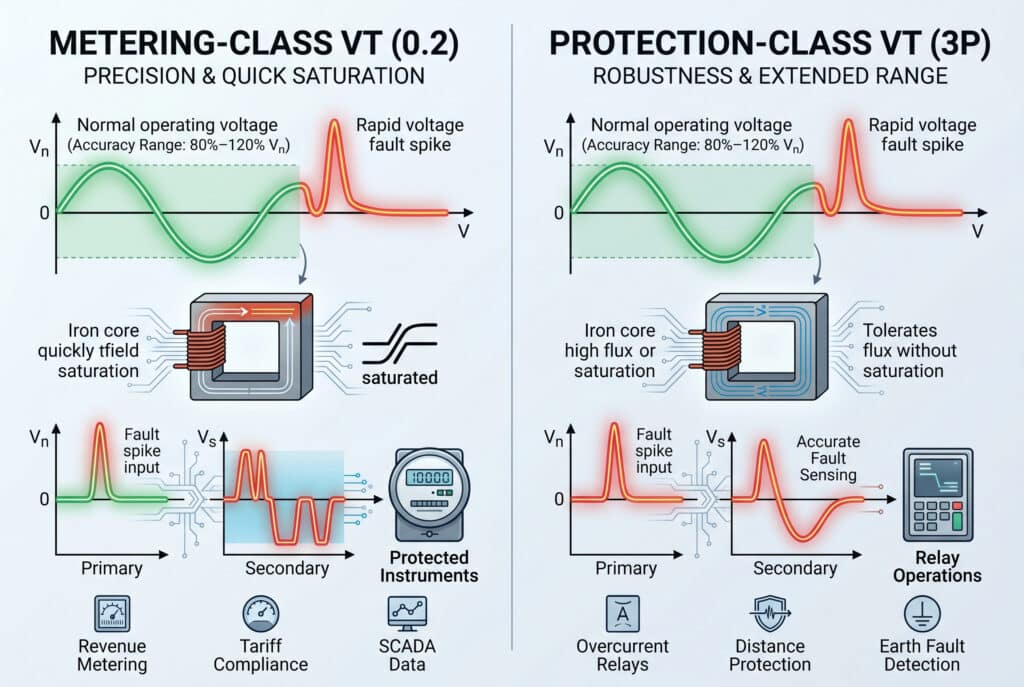

Ölçüm ve Koruma VT - Yan Yana Karşılaştırma
| Parametre | Ölçüm Sınıfı (0,2) | Koruma Sınıfı (3P) |
|---|---|---|
| Doğruluk Aralığı | 80%-120% Vn | 5%-190% Vn |
| Çekirdek Tasarım | Düşük doygunluk | Yüksek doygunluk toleransı |
| Arıza Geriliminde Hata | Belirtilmemiş | ±3% maks. |
| Birincil Kullanım | Gelir ölçümü | Röle koruması |
| IEC Standardı | IEC 61869-3 | IEC 61869-3 |
| Yük Hassasiyeti | Yüksek | Orta düzeyde |
Müşteri Vakası: Yanlış VT Sınıfı Nedeniyle Rölenin Yanlış Çalışması
Güneydoğu Asya'da 33kV kırsal dağıtım trafo merkezi projesini yöneten EPC yüklenici müşterilerimizden biri, tedarik karmaşıklığını azaltmak için tüm ikincil devrelerde 0,5 sınıfı VT'ler belirledi. Devreye alındıktan sonraki altı ay içinde, mesafe koruma röleleri yük değiştirme olayları sırasında sahte açma sinyalleri vermeye başladı.
Temel neden: ölçüm sınıfı VT'ler geçici aşırı gerilim altında doygunluğa ulaşarak koruma rölelerine beslenen gerilim sinyalini bozuyordu. Koruma devresi VT'lerini 3P sınıfı ünitelerle değiştirdikten sonra röle hatalı çalışması sıfıra düştü. Bu ders onlara iki haftalık planlanmamış kesinti süresine ve tam bir ikincil kablolama denetimine mal oldu.
Doğru VT sınıfı bir bütçe kararı değildir - bir sistem güvenilirliği kararıdır.

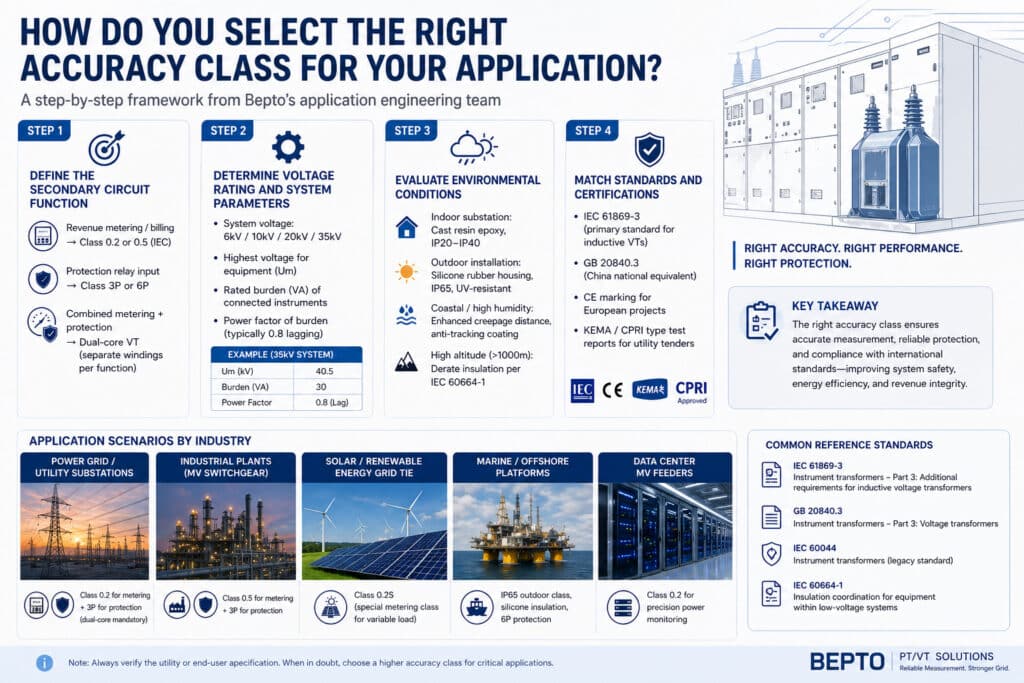

Uygulamanız için Doğru Doğruluk Sınıfını Nasıl Seçersiniz?
Doğru doğruluk sınıfını seçmek yapılandırılmış bir yaklaşım gerektirir. İşte Bepto'nun uygulama mühendisliği ekibi tarafından kullanılan adım adım çerçeve.
Adım 1: İkincil Devre İşlevini Tanımlayın
- Gelir ölçümü / faturalandırma → Sınıf 0.2 veya 0.5 (IEC)
- Koruma rölesi girişi → Sınıf 3P veya 6P
- Kombine ölçüm + koruma → Çift çekirdekli VT (fonksiyon başına ayrı sargılar)
Adım 2: Gerilim Değerini ve Sistem Parametrelerini Belirleyin
- Sistem gerilimi: 6kV / 10kV / 20kV / 35kV
- Ekipman için en yüksek gerilim (Um)
- Bağlı cihazların nominal yükü (VA)
- Yükün güç faktörü (tipik olarak 0,8 gecikmeli)
Adım 3: Çevresel Koşulları Değerlendirin
- Kapalı trafo merkezi: Dökme reçine epoksi, IP20-IP40
- Dış mekan kurulumu: Silikon kauçuk gövde, IP65, UV ışınlarına dayanıklı
- Kıyı / yüksek nem: Geliştirilmiş kaçak mesafesi, iz bırakmayan kaplama
- Yüksek irtifa (>1000m): IEC 60664-1 uyarınca yalıtımı derecelendirin
Adım 4: Standartları ve Sertifikaları Eşleştirin
- IEC 61869-3 (endüktif VT'ler için birincil standart)
- GB 20840.3 (Çin ulusal eşdeğeri)
- Avrupa projeleri için CE işareti
- Kamu hizmeti ihaleleri için KEMA / CPRI tip test raporları
Sektöre Göre Uygulama Senaryoları
- Güç Şebekesi / Yardımcı Trafo Merkezleri: Ölçüm için Sınıf 0.2 + koruma için 3P (çift çekirdekli zorunlu)
- Endüstriyel Tesisler (OG şalt cihazları): Sınıf 0,5 ölçüm + 3P koruma
- Güneş / Yenilenebilir Enerji Şebeke Bağlantısı: Sınıf 0.2S (değişken yük için özel ölçüm sınıfı)
- Deniz / Offshore Platformları: IP65 dış ortam sınıfı, silikon izolasyon, 6P koruma
- Veri Merkezi OG Besleyicileri: Hassas güç izleme için Sınıf 0.2
VT Doğruluk Sınıflarında En Sık Yapılan Kurulum Hataları Nelerdir?
Doğru şekilde belirlenmiş bir VT bile kurulum ve bakım uygulamaları zayıfsa düşük performans gösterecektir. Bunlar, servis ekibimizin karşılaştığı en yaygın dört saha hatasıdır.

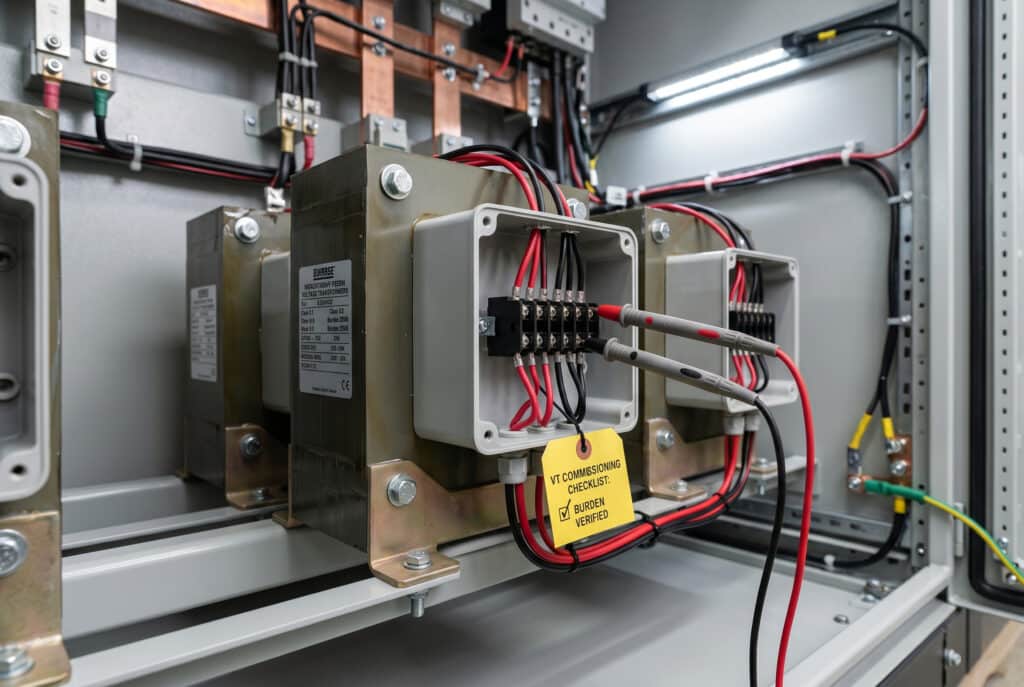

Kurulum ve Devreye Alma Kontrol Listesi
- İsim plakası doğruluk sınıfını doğrulayın kurulumdan önce tasarım özellikleriyle eşleşir
- Gerçek yükü ölçün bağlı enstrümanların - nominal yükü üstlenmeyin
- Sekonder terminal polaritesini kontrol edin - ters polarite koruma devrelerinde 180° faz hatasına neden olur
- Oran testi ve faz yer değiştirme testi gerçekleştirin VT test seti kullanılarak devreye alma sırasında
- Sekonder devrenin asla açık devre olmadığını onaylayın - CT'lerin aksine, VT'ler açık sekonderleri tolere eder ancak yük bağlantı bütünlüğünü doğrular
Kaçınılması Gereken Yaygın Hatalar
- Tek bir VT sargısı üzerinde ölçüm ve koruma devrelerinin karıştırılması: Yük etkileşimi her iki işlev için de doğruluğu azaltır - birleşik uygulamalar için her zaman çift çekirdekli VT'ler kullanın
- Yük güç faktörü göz ardı ediliyor: 50VA / 0,8pf değerinde bir VT, 1,0pf değerinde bir yüke bağlanırsa doğruluk sınıfını aşacaktır - her zaman yük özelliklerini eşleştirin
- Gelir ölçümü için sınıfın eksik belirtilmesi: Faturalama uygulamaları için Sınıf 1.0'ın kullanılması ±1% enerji ölçüm hatasına neden olabilir - şebeke sınıfı ölçüm için kabul edilemez
- Periyodik kalibrasyonun ihmal edilmesi: IEC, gelir sınıfı VT'ler için her 5 yılda bir doğruluk doğrulaması yapılmasını önermektedir; bunun atlanması tespit edilmeyen sapmalara yol açar
Sonuç
Gerilim trafosu doğruluk sınıfları, orta gerilim güç dağıtım sistemlerinde güvenilir ölçüm ve korumanın görünmez belkemiğidir. İster 10kV'luk bir endüstriyel şalt panosu ister 35kV'luk bir şebeke trafo merkezi belirleyin, doğru doğruluk sınıfını (gelir ölçümü için 0,2, koruma için 3P) eşleştirmek pazarlık konusu olmayan bir mühendislik gereksinimidir.
Buradan çıkarılacak en önemli sonuç: VT doğruluk sınıfını asla ikincil bir özellik olarak değerlendirmeyin. Faturalama verilerinizin bütünlüğünü, koruma planlarınızın güvenilirliğini ve tüm güç dağıtım sisteminizin uzun vadeli güvenliğini doğrudan belirler.
Bepto Electric'te PT/VT ürün serimiz, sisteminizin talep ettiği hassasiyet için tasarlanmış IEC 61869-3 ile tamamen uyumlu 6kV-35kV arasında Sınıf 0.1 ila 3P/6P'yi kapsar.
Gerilim Trafosu Doğruluk Sınıfları Hakkında SSS
S: Ölçüm gerilim transformatörleri için 0.2 ve 0.5 doğruluk sınıfı arasındaki fark nedir?
A: Sınıf 0.2 ±0.2% gerilim hatasına izin verir ve gelir sınıfı faturalandırma için gereklidir. Sınıf 0.5 ±0.5% hataya izin verir ve faturalama sınıfı hassasiyetin zorunlu olmadığı genel endüstriyel ölçüm için uygundur.
S: Orta gerilim sistemindeki koruma rölesi devreleri için ölçüm sınıfı bir VT (0,5) kullanabilir miyim?
A: Hayır. Ölçüm sınıfı VT'ler arıza aşırı gerilim koşulları altında doyuma ulaşarak koruma rölelerine giden sinyali bozar. Röle giriş devreleri için daima IEC 3P veya 6P koruma sınıfı VT'ler kullanın.
S: 3P ve 6P gibi VT doğruluk sınıflarında “P” tanımı ne anlama geliyor?
A: “P” Koruma anlamına gelir. VT'nin 1,9 kat nominal gerilime kadar arıza koşullarında belirtilen doğruluğu koruyacak şekilde tasarlandığını gösterir ve sistem arızaları sırasında rölenin güvenilir şekilde çalışmasını sağlar.
S: Bağlı yük gerilim transformatörünün doğruluk sınıfı performansını nasıl etkiler?
A: Nominal VA yükünün aşılması, oran hatasının ve faz kaymasının artmasına neden olarak VT'yi belirtilen doğruluk sınıfının dışına iter. Her zaman gerçek cihaz yükünün VT'nin nominal yük spesifikasyonuyla eşleştiğini doğrulayın.
S: OG uygulamaları için gerilim trafosu doğruluk sınıfı gereksinimlerini hangi IEC standardı yönetir?
A: IEC 61869-3, orta gerilim PT/VT uygulamaları için doğruluk sınıflarını, yük değerlerini, yalıtım seviyelerini ve tip testi gereksinimlerini tanımlayan endüktif gerilim transformatörlerini yöneten birincil standarttır.
-
Endüktif gerilim transformatörleri için kapsamlı uluslararası standart ↩
-
Primer ve sekonder gerilim vektörleri arasındaki açısal farkın ölçümü ↩
-
İç mekan orta gerilim transformatörlerinde kullanılan yüksek performanslı yalıtım malzemesi ↩
-
Bir transformatörün sekonder devresine bağlı Volt-Amper cinsinden toplam yük ↩
-
Elektrik arızalarını tespit etmek ve yerini belirlemek için empedansı hesaplayan koruyucu cihazlar ↩
