Uyarma eğrisi, bir akım trafosunun üretebileceği en açıklayıcı teşhis işaretidir - yine de orta gerilim trafo merkezi devreye alma ve bakım uygulamalarında en yanlış okunan testlerden biri olmaya devam etmektedir. Bir CT'nin V-I karakteristik eğrisi, manyetik çekirdeğinin tüm sağlık hikayesini kodlar: diz noktası voltaj bütünlüğü, artık akı durumu, yalıtım bozulması ve dönüşten dönüşe arıza göstergeleri - hepsi şekli nasıl okuyacağını bilen bir mühendis tarafından görülebilir. Elektrik mühendisleri, koruma rölesi uzmanları ve güç dağıtım sistemleri için enstrüman transformatörleri belirleyen satın alma yöneticileri için, uyarma eğrisi yorumlamasında ustalaşmak, arızalı bir CT'yi koruma şemasını tehlikeye atmadan önce yakalamak ile sorunu ancak yıkıcı bir yanlış çalışmadan sonra keşfetmek arasındaki farktır. Bu makale eğrinin arkasındaki fiziği, adım adım test prosedürünü ve CT çekirdeğinizin içinde tam olarak neler olduğunu ortaya çıkaran teşhis modellerini ele almaktadır.
İçindekiler
- Akım Trafosu Uyarma Eğrisi Nedir ve Neyi Ölçer?
- BT V-I Karakteristik Eğrisinin Temel Özelliklerini Nasıl Yorumluyorsunuz?
- Orta Gerilim Uygulamaları için Sahada CT Uyarma Testini Nasıl Yaparsınız?
- Anormal Uyarım Eğrisi Desenleri BT Sağlığı ve Güvenilirliği Hakkında Ne Gösterir?

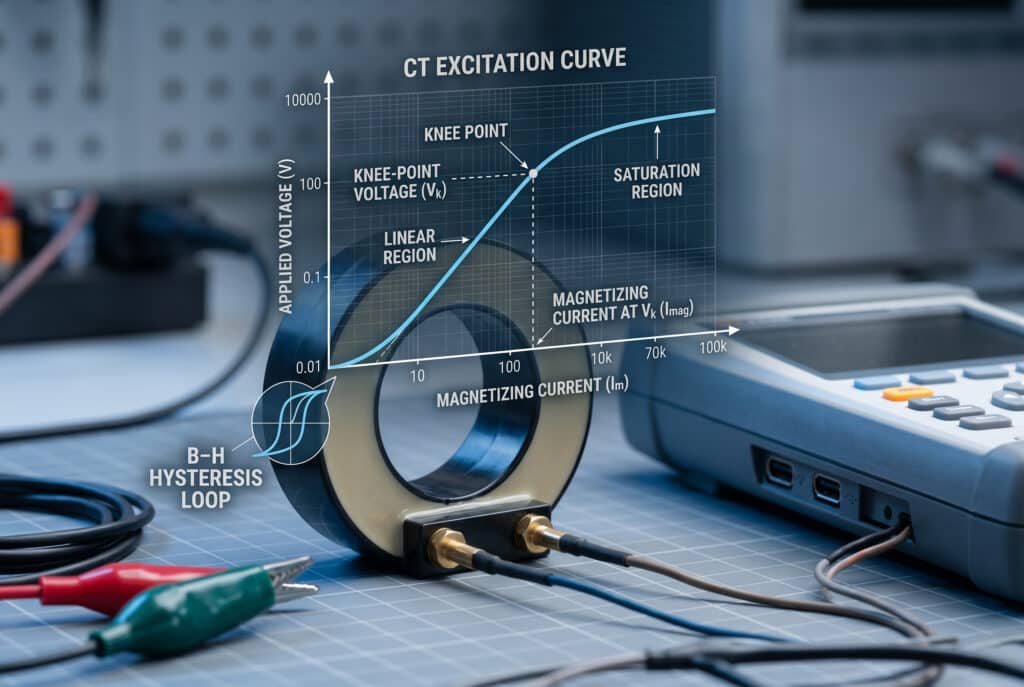

Akım Trafosu Uyarma Eğrisi Nedir ve Neyi Ölçer?
Uyarma eğrisi - resmi olarak V-I karakteristiği veya mıknatıslanma eğrisi olarak adlandırılır - bir CT sekonder sargısına uygulanan voltaj ile primer devre açıkken nüve tarafından çekilen mıknatıslanma akımı arasındaki ilişkinin grafiksel bir gösterimidir. Tamamen sekonder terminallerden ölçülür, bu da onu sahada mevcut olan en güvenli ve en erişilebilir tanı testlerinden biri haline getirir.
Eğrinin arkasındaki fizik, çekirdeğin b-h histerezis1 davranışı. Sekonder sargıya AC gerilim uygulandığında, uygulanan gerilimle orantılı olarak nüvede bir manyetik akı oluşturur (tarafından faraday yasasi2: ). Bu akıyı sürdürmek için gereken mıknatıslama akımı, nüvenin o çalışma noktasındaki manyetik geçirgenliği tarafından belirlenir. Uygulanan voltaj arttıkça, nüve giderek doyuma ulaşır, geçirgenlik keskin bir şekilde düşer ve mıknatıslanma akımı dik bir şekilde yükselir - her CT uyarma eğrisini tanımlayan karakteristik diz şeklini oluşturur.
Uyarma eğrisinde kodlanan anahtar parametreler:
- Diz noktası gerilimi (Vk): Uygulanan gerilimde 10%'lik bir artışın mıknatıslanma akımında 50%'lik bir artışa neden olduğu gerilim - IEC 61869-2 uyarınca doğrusal ve doymuş çekirdek çalışması arasındaki kritik sınır
- Vk'da mıknatıslanma akımı (Imag): CT'nin heyecan verici akım yükünü tanımlar; düşük primer akımlarda oran ve faz açısı doğruluğunu doğrudan etkiler
- Doğrusal bölgede eğri eğimi: Çekirdek geçirgenliğini ve malzeme kalitesini yansıtır - daha dik eğim daha yüksek geçirgenliğe sahip tane yönelimli silikon çeliği gösterir
- Vk üzerinde doygunluk davranışı: Diz noktasının üzerindeki akım yükselme hızı, CT'nin arıza akımı geçişleri altında ne kadar hızlı doyduğunu belirler
| Parametre | Tanım | IEC 61869-2 Referans | Mühendislik Önemi |
|---|---|---|---|
| Diz noktası Gerilimi (Vk) | 10% ΔV → 50% ΔI geçiş noktası | Madde 5.6.201 | Minimum Vk koruma CT uygunluğunu belirler |
| Mıknatıslanma Akımı (Imag) | Vk'da RMS akımı | Madde 5.6.201 | Yüksek Imag = düşük akımlarda doğrulukta bozulma |
| Doygunluk Akı Yoğunluğu (Bsat) | Tam doygunluktan önce maksimum çekirdek akısı | Malzeme özellikleri | Arıza geçici durumları için mevcut akı salınımını belirler |
| Remanence Faktörü (Kr) | Br/Bsat oranı | IEC 61869-2 TPY/TPZ | Artık akı duyarlılığını yönetir |
| İkincil Sargı Direnci (Rct) | Sekonder sargının DC direnci | Madde 5.6.201 | Koruma CT boyutlandırma hesaplamalarında kullanılır |
Uyarma eğrisi, fabrika kabul testinden arıza sonrası saha tanılamasına kadar her BT sağlık değerlendirmesinin temelini oluşturur. Dosyada bir fabrika temel eğrisi olmadan, saha karşılaştırma testi tanısal değerinin çoğunu kaybeder, bu nedenle Bepto Electric her CT sevkiyatıyla birlikte tam uyarma eğrisi dokümantasyonu sağlar.

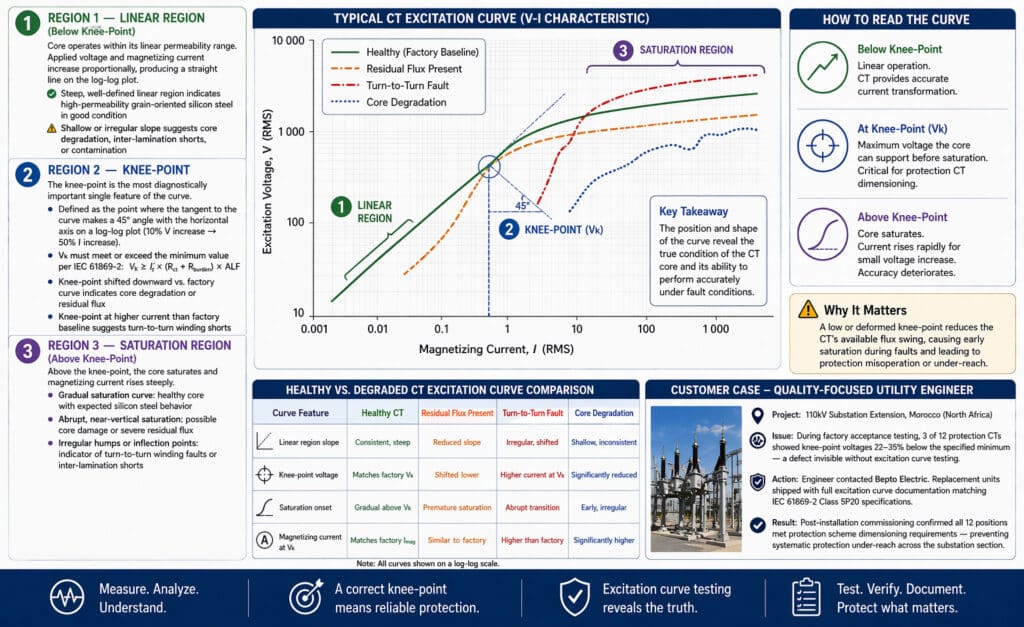

BT V-I Karakteristik Eğrisinin Temel Özelliklerini Nasıl Yorumluyorsunuz?
Bir CT uyarma eğrisini doğru okumak, grafiğin üç farklı bölgesini ve her bölgenin nüve durumu ve koruma performansı hakkında ne ortaya koyduğunu anlamayı gerektirir. Eğri, hem gerilim hem de akımın geniş dinamik aralığını okunabilir bir formata sıkıştırmak için neredeyse her zaman log-log ölçeğinde çizilir.
Bölge 1 - Doğrusal Bölge (Diz Noktasının Altı) Bu bölgede nüve doğrusal geçirgenlik aralığında çalışır. Uygulanan voltaj ve mıknatıslama akımı orantılı olarak artar ve log-log grafiğinde düz bir çizgi oluşturur. Bu çizginin eğimi nüve malzemesinin kalitesini yansıtır:
- Dik, iyi tanımlanmış doğrusal bir bölge yüksek geçirgenliğe işaret eder tane yönelimli silikon çelik3 iyi durumda
- Sığ veya düzensiz bir eğim karotta bozulma, laminasyonlar arası şort veya kirlenme olduğunu gösterir
Bölge 2 - Diz Noktası Diz noktası, uyarma eğrisinin teşhis açısından en önemli tek özelliğidir. IEC 61869-2 uyarınca, eğriye teğetin log-log grafiğinde yatay eksenle 45° açı yaptığı nokta olarak tanımlanır - eşdeğer olarak, 10% voltaj artışının 50% akım artışı ürettiği nokta.
- Vk minimum değeri karşılamalı veya aşmalıdır koruma CT boyutlandırma formülünde belirtilmiştir:
- Fabrika eğrisine kıyasla aşağıya doğru kaymış bir diz noktası çekirdek bozunmasını veya artık akıyı gösterir
- Fabrika taban çizgisinden daha yüksek bir akımda ortaya çıkan bir diz noktası, dönüşten dönüşe sargı kısa devrelerine işaret eder
Bölge 3 - Doygunluk Bölgesi (Diz Noktasının Üstü) Diz noktasının üzerinde, nüve doyuma ulaştığında ve mıknatıslama akımı küçük voltaj artışları için dik bir şekilde yükseldiğinde eğri keskin bir şekilde yukarı doğru bükülür. Bu doygunluk bölgesinin şekli ortaya çıkar:
- Kademeli doygunluk eğrisi: Beklenen silikon çelik davranışına sahip sağlıklı çekirdek
- Ani, neredeyse dikey doygunluk: Olası çekirdek hasarı veya ciddi artık akı durumu
- Düzensiz tümsekler veya bükülme noktaları: Turdan tura sargı hataları veya laminasyonlar arası kısa devre için güçlü gösterge
Sağlıklı ve Bozulmuş BT Uyarım Eğrisi Karşılaştırması
| Eğri Özelliği | Sağlıklı BT | Artık Akı Mevcut | Dönüşten Dönüşe Arıza | Çekirdek Bozulması |
|---|---|---|---|---|
| Doğrusal bölge eğimi | Tutarlı, dik | Azaltılmış eğim | Düzensiz, kaydırılmış | Sığ, tutarsız |
| Diz noktası gerilimi | Fabrika Vk ile eşleşir | Aşağı kaydırıldı | Vk'da daha yüksek akım | Önemli ölçüde azaltıldı |
| Doygunluk başlangıcı | Vk'nın üzerinde kademeli | Erken doygunluk | Ani geçiş | Erken, düzensiz |
| Vk'da mıknatıslanma akımı | Fabrika Imag ile eşleşir | Fabrikaya benzer | Fabrikadan daha yüksek | Önemli ölçüde daha yüksek |
Müşteri Örneği - Kalite Odaklı Kamu Hizmeti Mühendisi, 110kV Trafo Merkezi, Kuzey Afrika: Fas'ta yeni bir 110kV trafo merkezi genişletmesinin devreye alınmasından sorumlu bir kamu hizmeti mühendisi, önceki bir tedarikçiden on iki koruma CT'sinden oluşan bir parti aldı. Fabrika kabul testi sırasında, üç ünite belirtilen minimum değerin 22-35% altında diz noktası gerilimleri gösterdi - uyarma eğrisi testi olmadan görülemeyen bir kusur. Mühendis Bepto Electric ile iletişime geçti ve yedek ünitelerimiz IEC 61869-2 Sınıf 5P20 spesifikasyonlarına uygun tam uyarma eğrisi belgeleriyle birlikte gönderildi. Kurulum sonrası devreye alma, on iki konumun tamamının koruma şeması boyutlandırma gereksinimlerini karşıladığını doğruladı ve tüm trafo merkezi bölümünde sistematik bir koruma yetersiz erişim durumu oluşmasını önledi.

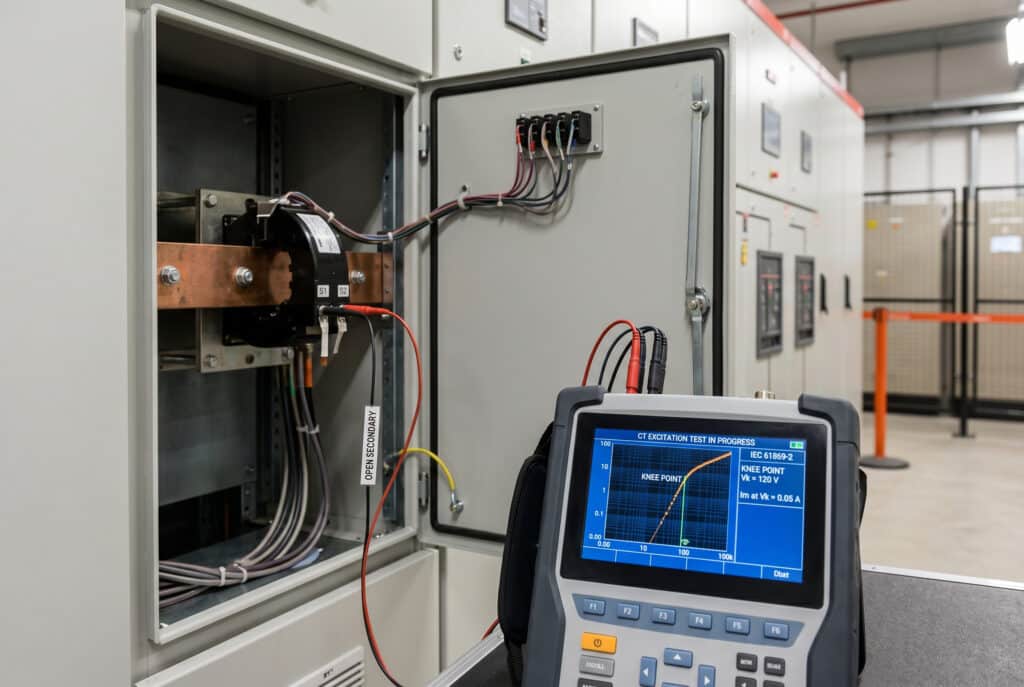

Orta Gerilim Uygulamaları için Sahada CT Uyarma Testini Nasıl Yaparsınız?
Uyarma testi, primer devre açıkken CT sekonder terminallerinden gerçekleştirilir - bu da onu primer devreye erişim olmadan planlı kesintiler sırasında uygulanabilir hale getirir. Prosedür, IEC 61869-2 ve IEEE C57.13.1 kapsamında standartlaştırılmıştır ve iki standart arasında küçük prosedürel farklılıklar vardır.
Adım 1: BT'yi İzole Edin ve Hazırlayın
- Primer devrenin enerjisinin kesildiğini ve izole edildiğini onaylayın - onaylı voltaj test cihazı ile doğrulayın
- Tüm ikincil yük bağlantılarını açın (röleleri, sayaçları ve kabloları ayırın) - test sadece çıplak sekonder sargı üzerinde yapılmalıdır
- İndüklenmiş gerilim tehlikelerini önlemek için çok çekirdekli CT'lerde kullanılmayan ikincil çekirdeklere kısa devre yaptırın
- CT isim plakası verilerini kaydedin: oran, doğruluk sınıfı, nominal Vk, nominal Imag, Rct ve ALF
Adım 2: Test Ekipmanını Seçin
- Tercih edilir: Özel CT analizörü (örn. Megger MRCT, Omicron CT Analyzer) - tam uyarma eğrisini otomatik olarak çizer ve IEC 61869-2 tanımına göre Vk'yi hesaplar
- Alternatif: Değişken AC gerilim kaynağı (Variac) + true-RMS voltmetre + true-RMS ampermetre - manuel noktadan noktaya eğri çizimi
- Test ekipmanı voltaj aralığının beklenen Vk değerinin en az 120%'sini kapsadığından emin olun
- Ampermetre aralığının 1mA'den (düşük akımlı doğrusal bölge) en az 5 kat nominal Imag'e kadar olduğunu doğrulayın
Adım 3: Uyarma Testini Yürütün
- Test voltaj kaynağını S1-S2 sekonder terminallerine bağlayın
- Sıfırdan başlayarak, uygulanan voltajı küçük artışlarla artırın - önerilen adımlar: 50% Vk'ya kadar beklenen Vk'nın 10%'si, ardından 50%'den 110% Vk'ya kadar 5% adım, ardından diz noktası bölgesi etrafında 2% adım
- Her adımda hem uygulanan voltajı (V) hem de mıknatıslama akımını (I) kaydedin - her nokta için 3-5 saniye stabilizasyona izin verin
- Açık doygunluk davranışı gözlenene kadar voltajı artırmaya devam edin (minimum voltaj artışıyla akım dik bir şekilde yükselir)
- Voltajı yavaşça sıfıra düşürün - bu aynı zamanda kısmi demanyetizasyon adımı olarak da işlev görür
- Log-log ölçeğinde V'yi Y ekseninde ve I'yı X ekseninde çizin
Adım 4: Diz Noktası Gerilimini Belirleyin
- Çizilen eğriyi kullanarak, log-log grafiğinde teğet açısının 45°'ye eşit olduğu noktayı bulun
- Otomatik CT analizörleri için cihaz, IEC 61869-2 Madde 5.6.201 uyarınca Vk'yı doğrudan hesaplar
- Ölçülen Vk değerini şununla karşılaştırın: fabrika temel değeri, isim plakası spesifikasyonu ve koruma şeması minimum Vk gereksinimi
Adım 5: Sonuçları Belgeleyin ve Karşılaştırın
- Kayıt: Ölçülen Vk, Vk'da Imag, Rct (DC direnç ölçümü) ve tam V-I veri tablosu
- Fabrika uyarma eğrisiyle karşılaştırın - Vk'da >10% veya Imag'da >20% sapmalar daha fazla araştırma gerektirir
- Koruma CT'leri için doğrulayın: IEC 61869-2 boyutlandırmasına göre Vk ≥ If(max) × (Rct + Rburden)
Uygulamaya Özel Uyarma Testi Hususları
- Endüstriyel şalt panoları: Planlı bakım pencereleri sırasında test edin; gelecekteki karşılaştırmalar için devreye alma sırasında temel eğrileri belgeleyin
- Güç şebekesi koruma CT'leri: Anma primer akımının 10 katını aşan herhangi bir arıza akımından sonra zorunlu arıza sonrası uyarma testi
- Trafo merkezi diferansiyel koruma bölgeleri: Diferansiyel bölgedeki tüm CT'leri aynı anda test edin; simetri için eğrileri karşılaştırın - asimetrik eğriler, yanlış diferansiyel akıma neden olabilecek uyumsuz CT özelliklerini gösterir
- Güneş enerjisi çiftliği şebeke bağlantı CT'leri: Önemli DC ofset bileşenlerine sahip olabilen inverter arıza akımı katkısı için Vk yeterliliğini doğrulayın

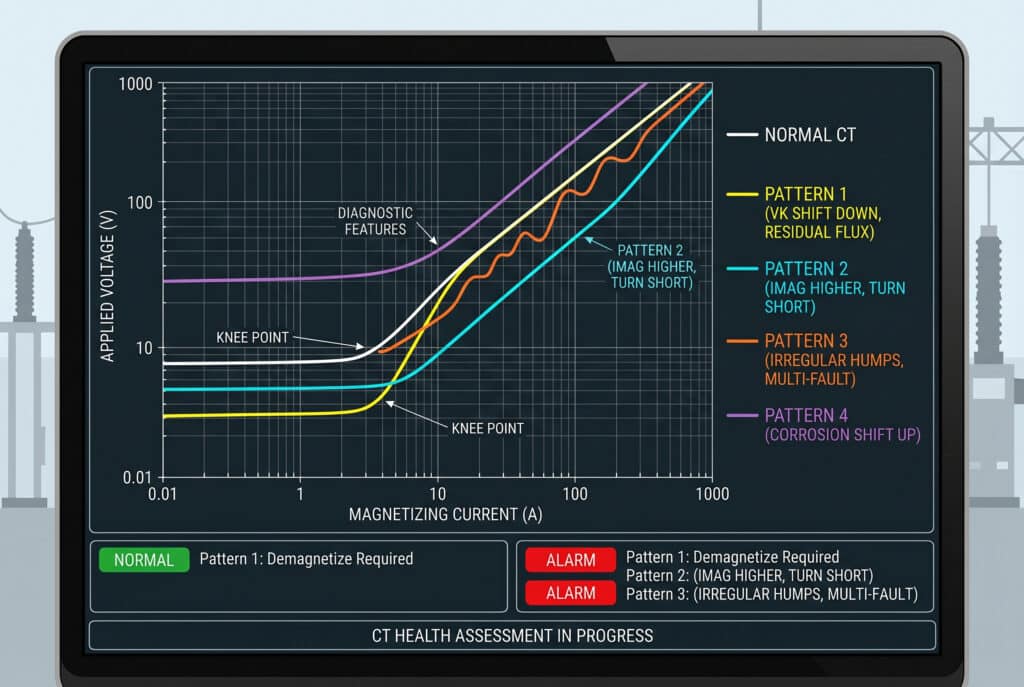

Anormal Uyarım Eğrisi Desenleri BT Sağlığı ve Güvenilirliği Hakkında Ne Gösterir?
Anormal uyarma eğrisi modelleri, CT'nin belirli dahili arıza modlarını iletme yoludur. Her arıza tipi, deneyimli bir mühendisin üniteyi sökmeden tanımlayabileceği ve teşhis edebileceği karakteristik bir eğri imzası üretir.
Diyagnostik Örüntü Tanıma Kılavuzu
Model 1 - Diz Noktası Gerilimi Aşağı Kaydırıldı (Vk fabrikaya göre azaltıldı)
- Birincil neden: Önceki arıza veya açık devre olayından kalan akı
- İkincil neden: Mekanik şok veya yanlış kullanımdan kaynaklanan çekirdek laminasyon hasarı
- Eylem: Tam demanyetizasyon prosedürü gerçekleştirin; uyarma eğrisini yeniden test edin; demanyetizasyondan sonra Vk düşük kalırsa, CT'nin değiştirilmesi gerekir
Desen 2 - Aynı Voltajda Fabrika Referansından Daha Yüksek Mıknatıslanma Akımı
- Birincil neden: Sekonder sargıda dönüşten dönüşe kısa devre - kısa dönüşler etkin dönüş sayısını azaltarak mıknatıslama akımı gereksinimini artırır
- İkincil neden: girdap akımı kayıpları4 çekirdekte artan girdap akımı kayıpları
- Eylem: Sekonder sargı DC direncini (Rct) ölçün - azalmış Rct kısa dönüşleri doğrular; CT'nin değiştirilmesi gerekir
Desen 3 - Doğrusal Bölgede Düzensiz Bükülme Noktaları veya Tümsekler
- Birincil neden: Farklı doygunluk özelliklerine sahip çoklu manyetik devre yolları oluşturan çoklu dönüşten dönüşe arızalar
- İkincil neden: Üniform olmayan akı dağılımı yaratan çekirdek mekanik hasarı
- Eylem: CT koruma görevi için güvenilir değil - derhal hizmetten çıkarın
Desen 4 - Eğri Düzgün Olarak Daha Yüksek Kaydırılmış (Aynı akım için daha yüksek voltaj gerekir)
- Birincil neden: Bağlantı korozyonu veya kısmi iletken arızası nedeniyle artan sargı direnci
- İkincil neden: Ölçüm hatası - sonuca varmadan önce test ucu direncini ve bağlantı kalitesini doğrulayın
- Eylem: Rct'yi ölçün; sekonder terminal bağlantılarını inceleyin; aşınmış terminalleri temizleyin veya değiştirin
Uyarma Eğrisi Testinde Yaygın Saha Hataları
- Gerçek RMS yerine ortalamaya yanıt veren voltmetre kullanılması: Doygunluğa yakın mıknatıslama akımı dalga formundaki harmonik içerik, ortalama tepki veren cihazlarda önemli okuma hatalarına neden olur - her zaman true-RMS5 metre
- İkincil yük hala bağlıyken test edin: Bağlanan empedans ölçülen gerilime eklenir, görünür diz noktasını daha yükseğe kaydırır ve gerçek çekirdek bozulmasını maskeler
- Yetersiz voltaj aralığı: Net doygunluğa ulaşmadan önce testi durdurmak doğru diz noktası tanımlamasını engeller - her zaman beklenen Vk değerinin en az 120%'sine kadar test edin
- Tam eğri yerine tek noktalı karşılaştırma: Sadece diz noktası değerinin karşılaştırılması, eğri şeklinde kodlanmış teşhis bilgilerini gözden kaçırır - her zaman tam V-I karakteristiğini fabrika taban çizgisiyle karşılaştırın
Sonuç
CT uyarma eğrisi, orta gerilim güç dağıtım sistemlerinde akım trafosu sağlık değerlendirmesi için mevcut en kapsamlı tek test tanılama yöntemidir. Diz noktası gerilim bütünlüğünden dönüşten dönüşe arıza tespitine, artık akı tanımlamasına ve çekirdek bozulma izlemesine kadar her kritik güvenilirlik göstergesi V-I karakteristik şeklinde kodlanmıştır. Trafo merkezi güvenilirliğinden sorumlu koruma mühendisleri ve bakım ekipleri için, devreye alma sırasında fabrika temel uyarma eğrilerini oluşturmak ve her önemli arıza olayından sonra bunları sistematik olarak karşılaştırmak en iyi uygulama değildir - güvenebileceğiniz bir koruma sistemi için minimum standarttır. Bepto Electric'te her CT, IEC 61869-2'ye göre tam fabrika uyarma eğrisi sertifikasıyla birlikte gönderilir ve ekibinize saha sağlık değerlendirmesini ilk günden itibaren anlamlı kılan tanısal temel sağlar.
BT Uyarım Eğrisi Yorumlaması Hakkında SSS
S: IEC 61869-2 uyarınca bir CT uyarma eğrisinde diz noktası geriliminin doğru tanımı nedir?
A: IEC 61869-2 uyarınca, diz noktası gerilimi, uygulanan sekonder gerilimdeki 10%'lik bir artışın mıknatıslama akımında 50%'lik bir artışa neden olduğu uyarma eğrisi üzerindeki noktadır - doğrusal çekirdek çalışması ile doygunluk başlangıcı arasındaki sınırı işaretler.
S: Fabrika uyarım eğrisinden ne kadar sapma bir CT'nin değiştirilmesi gerektiğini gösterir?
A: Ölçülen diz noktası voltajının fabrika taban değerinin 10%'den fazla altında olması veya mıknatıslanma akımının aynı uygulanan voltajda fabrika değerlerinin 20%'den fazla üzerinde olması, derhal daha fazla inceleme yapılmasını gerektirir. Onaylanmış dönüşten dönüşe arızalar, Vk değerinden bağımsız olarak CT değişimini gerektirir.
S: Uyarma eğrisi testi, bir arıza olayından sonra CT çekirdeğinde kalan akıyı tespit edebilir mi?
A: Evet. Artık akı, etkin nüve geçirgenliğini azaltır ve ölçülen eğrinin fabrika taban çizgisine kıyasla daha düşük bir görünür diz noktası voltajı ve daha düşük doğrusal bölge eğimi göstermesine neden olur. Bir demanyetizasyon prosedürü ve ardından yeniden test, sapmanın akı ile ilgili olup olmadığını veya kalıcı nüve hasarını gösterip göstermediğini doğrular.
S: Uyarma eğrisi testi sırasında CT primer devresi neden açık olmalıdır?
A: Primer açıkken, hiçbir primer MMF test akısına karşı çıkmaz ve uygulanan sekonder voltajın tamamının nüve mıknatıslanmasını sağlamasına izin verir. Mevcut herhangi bir primer akımı, test akısını kısmen iptal ederek yapay olarak düşük mıknatıslama akımı okumaları ve geçersiz bir uyarma eğrisi üretecektir.
S: Uyarma eğrisi şekli 5P koruma CT'si ile Sınıf 0.5 ölçüm CT'si arasında nasıl farklılık gösterir?
A: 5P koruma CT'si, arıza akımı doğruluğunu desteklemek için yüksek bir diz noktası gerilimi ve dik bir doğrusal bölge için tasarlanmıştır - eğrisi keskin, iyi tanımlanmış bir diz gösterir. Sınıf 0.5 ölçüm CT'si normal yük seviyelerinde düşük mıknatıslanma akımına öncelik verir, daha düşük bir diz noktası gösterir ancak düşük akımlı doğrusal bölgede daha sıkı doğruluk gösterir.
-
