Bir Arıza Olayından Sonra Akım Transformatörleri İçin Demanyetizasyon Prosedürü Nasıl Gerçekleştirilir?

Orta gerilim güç dağıtım sistemindeki bir arıza olayı, bir kesiciyi açmaktan daha fazlasını yapar - mevcut trafo çekirdeğinizin içinde görünmez ancak tehlikeli bir miras bırakabilir: artık manyetizma. Bir arıza veya DC ofset geçici durumundan sonra CT çekirdeğinde sıkışan artık akı, elektromanyetik indüksiyon doğruluğunu doğrudan bozar, erken çekirdek doygunluğuna neden olur ve bir sonraki arıza sırasında yanlış koruma rölesi işlemlerini veya tehlikeli yetersiz erişimi tetikleyebilir. Trafo merkezi güvenilirliğinden sorumlu elektrik mühendisleri ve bakım ekipleri için bir CT çekirdeğin manyetikliğinin doğru şekilde nasıl giderileceğini bilmek isteğe bağlı bir bakım bilgisi değil, ön saflarda yer alan bir koruma sistemi bütünlüğü görevidir. Bu makalede kalıntı akının fiziği, adım adım saha manyetik giderme prosedürü ve CT çekirdeğinizin ilk etapta remanansa duyarlı olup olmadığını belirleyen seçim kriterleri ayrıntılı olarak açıklanmaktadır.

İçindekiler

• Artık Akı Nedir ve BT Çekirdeklerinde Neden Oluşur?
• Artık Manyetizma CT İndüksiyon Performansını ve Güvenilirliğini Nasıl Etkiler?
• Bir Akım Transformatöründe Alan Demanyetizasyon Prosedürünü Nasıl Gerçekleştirirsiniz?
• Orta Gerilim CT'lerde Demanyetizasyonun Başarısız Olmasına Neden Olan Yaygın Hatalar Nelerdir?

Artık Akı Nedir ve BT Çekirdeklerinde Neden Oluşur?

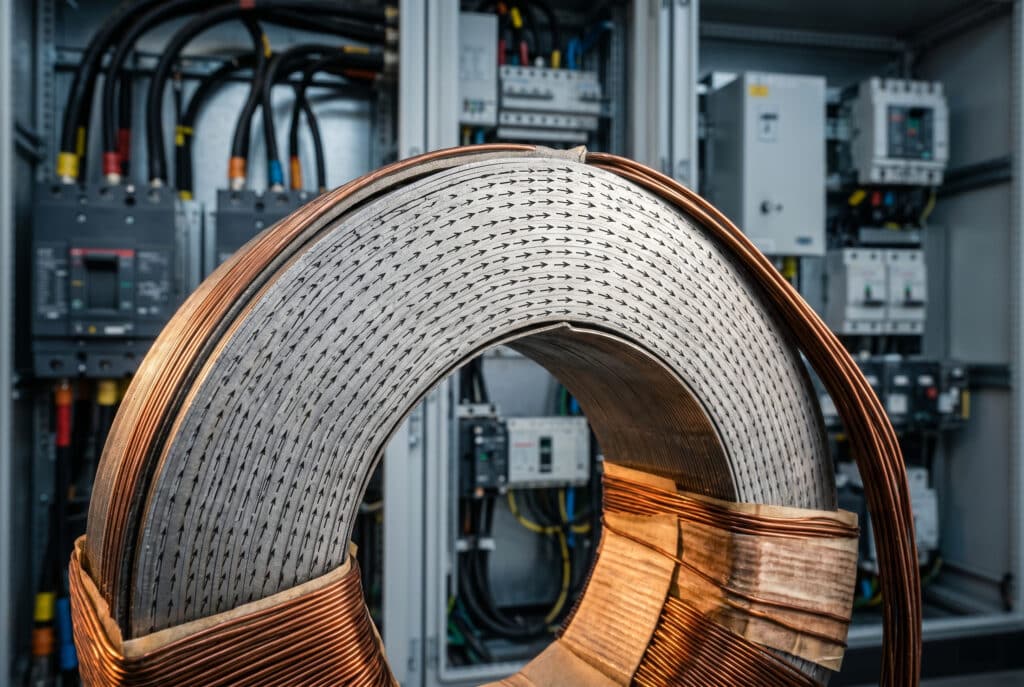

Kalıcı manyetizma veya remanans olarak da adlandırılan artık akı, mıknatıslama kuvveti kaldırıldıktan sonra bir CT çekirdeğinin tane yönelimli silikon çelik yapısı içinde kilitli kalan manyetik akı yoğunluğudur. Neden oluştuğunu anlamak için manyetik akının yapısına kısaca bakmak gerekir. b-h histerezis döngüsü¹ tüm ferromanyetik çekirdek davranışını yönetir.

Bir CT önemli bir DC ofset bileşenine sahip bir arıza akımıyla karşılaştığında, primer akım sıfır etrafında simetrik olarak salınmaz. Bunun yerine, histerezis eğrisi boyunca çekirdek akısını yüksek bir bölgeye yönlendirir manyetik akı yoğunluğu². Arıza giderildiğinde ve akım aniden sıfıra düştüğünde - bir devre kesici kesintisi sırasında olduğu gibi - nüve sıfır akıya dönmez. Sıfır akı değerinde kalır. kalıcı akı yoğunluğu (Br), 'ye ulaşabilen tane yönelimli silikon çelik için 60-80% of doygunluk akı yoğunluğu³ (Bsat).

BT kor remanansının temel teknik özellikleri:

• Çekirdek malzeme hassasiyeti: Tane yönelimli silikon çelik (yüksek hassasiyetli CT'lerde kullanılır) yüksek geçirgenliğe ve aynı zamanda yüksek remanansa sahiptir. Nikel-demir alaşımlı çekirdekler daha da yüksek remanans seviyeleri sergiler.
• Hava boşluklu çekirdekler: Çekirdekte küçük bir kasıtlı hava boşluğu ile tasarlanan CT'ler (IEC 61869-2 uyarınca TPY ve TPZ sınıfları) önemli ölçüde daha düşük remanansa sahiptir - tipik olarak 10% Bsat'tan daha az - çünkü hava boşluğu manyetik bir sıfırlama mekanizması sağlar.
• Tetikleyici olaylar: DC ofset arıza akımları, CT sekonder açık devre olayları ve test sonrası uygun olmayan manyetik giderme, önemli kalıntı akı birikiminin üç temel nedenidir.

Çekirdek Tipi	Kalıntı Seviyesi	IEC Sınıfı	Tipik Uygulama
Tane yönelimli Si-Çelik (hava boşluğu yok)	60-80% Bsat	5P, 10P, TPS	Standart koruma CT'leri
Nikel-Demir Alaşımı (hava boşluğu yok)	90% Bsat'a kadar	Sınıf X, TPS	Yüksek hassasiyetli diferansiyel koruma
Boşluklu Çekirdek (küçük hava boşluğu)	<10% Bsat	TPY	Otomatik tekrar kapama koruma şemaları
Büyük Hava Boşluğu Çekirdeği	~0% Bsat	TPZ	Yüksek hızlı koruma, geçici performans

Şalt panonuza takılan nüve tipi, remanans risk profilinizi ve manyetikliği giderme prosedürünün periyodik olarak zorunlu mu yoksa sadece tedbir amaçlı mı olduğunu doğrudan belirler.

Artık Manyetizma CT İndüksiyon Performansını ve Güvenilirliğini Nasıl Etkiler?

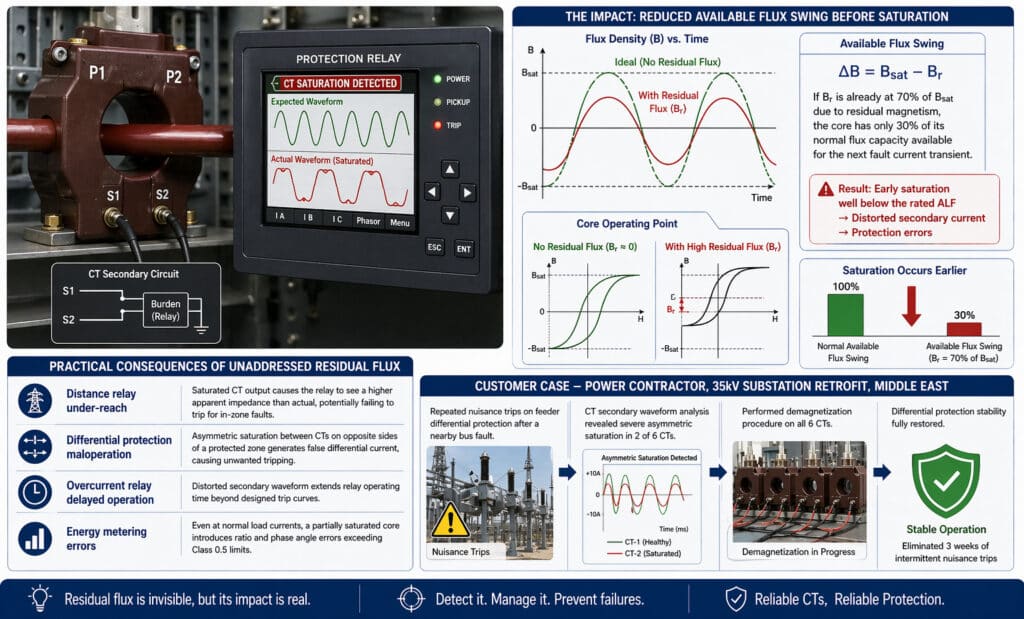

Artık akı hemen görünür bir arızaya neden olmaz - bir sonraki arıza olayı onu feci şekilde ortaya çıkarana kadar koruma sisteminizin güvenilirliğini sessizce tehlikeye atan gizli bir bozulma mekanizmasıdır. Etki birincil bir mekanizma aracılığıyla işler: doygunluktan önce mevcut akı salınımının azalması.

Bir CT çekirdeği, doyuma ulaşmadan önce akı yoğunluğunda yalnızca sınırlı bir değişikliği destekleyebilir. Mevcut toplam akı salınımı şudur:
$\Delta B = B_{\text{sat}} - B_{r}$

Br artık manyetizma nedeniyle zaten Bsat'ın 70%'sindeyse, nüve bir sonraki arıza akımı geçişi için normal akı kapasitesinin yalnızca 30%'sine sahiptir. Bu, CT'nin nominal Doğruluk Limit Faktörünün (ALF) önerdiğinden çok daha önce doyuma ulaşması ve koruma rölelerinin doğru şekilde yorumlayamayacağı ciddi şekilde bozulmuş bir ikincil akım dalga formu üretmesi anlamına gelir.

Ele alınmamış artık akının pratik sonuçları:

• Mesafe rölesi yetersiz erişim: Doymuş CT çıkışı, rölenin gerçekte olduğundan daha yüksek bir görünür empedans görmesine neden olur ve potansiyel olarak bölge içi arızalar için açma yapmaz
• Diferansiyel koruma hatalı çalışması: Korunan bir bölgenin karşıt taraflarındaki CT'ler arasındaki asimetrik doygunluk, yanlış diferansiyel akım üreterek istenmeyen açmalara neden olur
• Aşırı akım rölesi gecikmeli çalışma: Bozuk ikincil dalga formu röle çalışma süresini tasarlanan açma eğrilerinin ötesine uzatır
• Enerji ölçüm hataları: Normal yük akımlarında bile, kısmen doymuş bir nüve, Sınıf 0.5 sınırlarını aşan oran ve faz açısı hataları ortaya çıkarır

Müşteri Örneği - Enerji Yüklenicisi, 35kV Trafo Merkezi Güçlendirmesi, Orta Doğu: Suudi Arabistan'da 35kV trafo merkezi yenilemesini yöneten bir enerji yüklenicisi, yakındaki bir bara arızasını takiben bir fider diferansiyel koruma şemasında tekrarlanan rahatsız edici alarmlar bildirdi. Bepto'nun teknik ekibine danışıldıktan sonra, CT ikincil dalga formu analizi, diferansiyel bölgedeki altı CT'den ikisinde yüksek artık akı ile tutarlı ciddi asimetrik doygunluk ortaya çıkardı. Altı ünitenin tamamında yapılandırılmış bir demanyetizasyon prosedürünün ardından, diferansiyel koruma kararlılığı tamamen geri kazanıldı ve röle ayarlarına yanlış atfedilen üç haftalık aralıklı rahatsız edici hatalar ortadan kaldırıldı.

Bir Akım Transformatöründe Alan Demanyetizasyon Prosedürünü Nasıl Gerçekleştirirsiniz?

Demanyetizasyon prosedürü, artık akı sıfıra yaklaşana kadar CT çekirdeğini giderek küçülen histerezis döngülerinden geçirerek çalışır. Kabul edilen iki saha yöntemi vardır - AC voltaj enjeksiyonu ve tersine çevirmeli DC akım enjeksiyonu - her biri farklı saha koşullarına ve CT tasarımlarına uygundur.

Adım 1: CT Devresini İzole Edin ve Hazırlayın

• Primer devrenin enerjisini kesin ve bir voltaj test cihazı ile izolasyonu onaylayın
• Kullanılmayan tüm CT sekonder çekirdeklerine kısa devre yaptırın başlamadan önce - herhangi bir artık akı koşulu altında açık devre sekonder terminaller tehlikeli indüklenmiş gerilimler oluşturabilir
• Koruma rölesini ve ölçüm yükünü manyetikliği giderilen sekonder terminallerden ayırın
• CT isim plakasını belgeleyin: nominal oran, doğruluk sınıfı, diz noktası gerilimi (Vk) ve mıknatıslanma akımı (Imag)

Adım 2: Demanyetizasyon Yöntemini Seçin

Yöntem	Gerekli Ekipman	İçin En İyisi	Sınırlama
AC Gerilim Enjeksiyonu (Degaussing)	Değişken AC kaynağı (Variac), ampermetre	Standart 5P/10P silikon çelik çekirdekler	Değişken voltaj kaynağına erişim gerektirir
Ters Çevirmeli DC Akım Enjeksiyonu	DC güç kaynağı, geri vites anahtarı, ampermetre	TPY / boşluklu çekirdekler, yüksek endüktanslı CT'ler	Dikkatli akım ters çevirme sıralaması gerektirir
Özel CT Analizörü	Dahili demanyetizasyon fonksiyonlu BT analizörü	Tüm çekirdek tipleri - en güvenilir	Ekipman maliyeti; her zaman sahada mevcut değildir

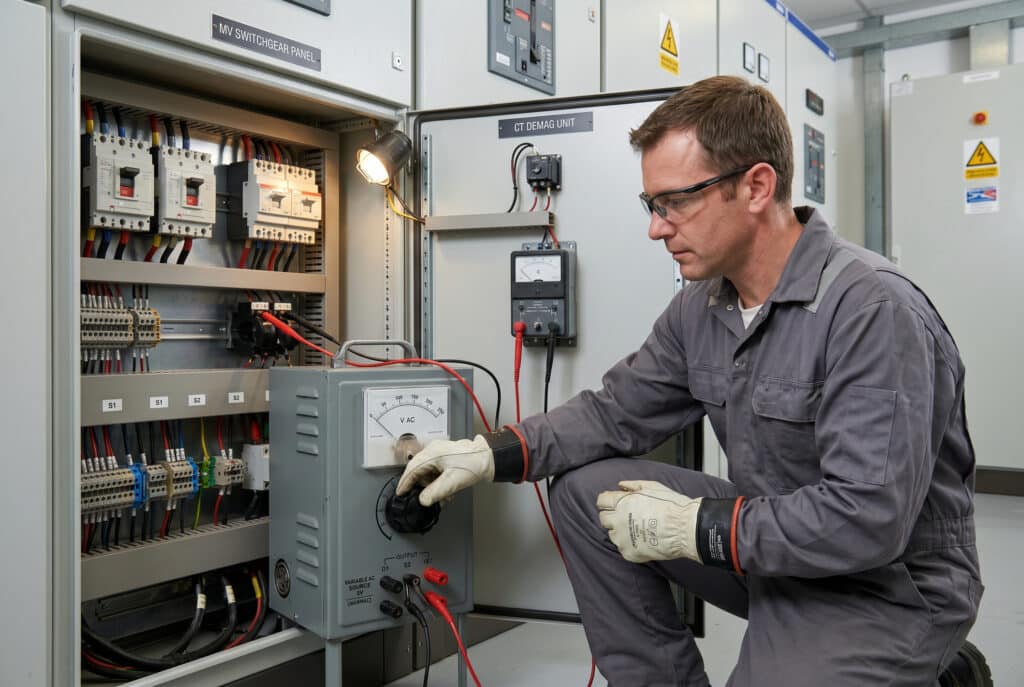

Adım 3: AC Enjeksiyon Demanyetizasyon Prosedürü (En Yaygın Saha Yöntemi)

1. Bağlayın değişken ac gerilim kaynağı⁴ CT sekonder terminalleri (S1-S2) boyunca (Variac)
2. Mıknatıslama akımı yaklaşık olarak aşağıdaki değerlere ulaşana kadar AC voltajını sıfırdan yavaşça artırın Nominal diz noktası mıknatıslama akımının 120-150%'si - Bu, çekirdeği doygunluğa sürükleyerek histerezis döngüsünde bilinen bir başlangıç noktası oluşturur
3. AC voltajını yavaşça ve sürekli olarak sıfıra düşürün - durmayın veya geri gitmeyin; azaltma 30-60 saniye boyunca düzgün ve kesintisiz olmalıdır
4. Çekirdek akısı giderek daha küçük histerezis döngüleri izler ve gerilim sıfıra yaklaştıkça sıfıra yakın remanansa yakınsar
5. Orijinal test voltajında mıknatıslama akımını ölçün - akı azalmasını doğrulamak için mıknatıslama öncesi taban çizgisiyle karşılaştırın

Adım 4: Demanyetizasyon Başarısını Doğrulayın

• CT gerçekleştirin uyarma eğrisi⁵ test edin (V-I karakteristiği) ve fabrika mıknatıslanma eğrisi ile karşılaştırın
• Başarılı bir şekilde manyetikliği giderilmiş bir nüve, aynı uygulanan voltajda fabrika taban çizgisinin ±5%'si dahilinde mıknatıslanma akımı gösterecektir
• Koruma CT'leri için, diz noktası geriliminin (Vk) isim plakası spesifikasyonuna geri getirildiğini doğrulayın
• IEC 61869-2 devreye alma gereklilikleri uyarınca tüm test sonuçlarını trafo merkezi bakım günlüğüne kaydedin

Adım 5: İkincil Devreleri Geri Yükleyin

1. Koruma rölesini ve ölçüm yükünü doğru polaritede yeniden bağlayın (S1→S2 yönü)
2. İkincil kısa devre bağlantılarını yalnızca tüm yük bağlantıları onaylandıktan sonra çıkarın
3. Primer devreye yeniden enerji verin ve ilk yük döngüsü sırasında CT sekonder çıkışını izleyin
4. Koruma rölesi akım girişlerinin primer yük akımı ve CT oranına bağlı olarak beklenen değerlerle eşleştiğini doğrulayın

Orta Gerilim CT'lerde Demanyetizasyonun Başarısız Olmasına Neden Olan Yaygın Hatalar Nelerdir?

Demanyetizasyon hassas bir prosedürdür - küçük uygulama hataları nüvede önemli miktarda artık akı bırakabilir veya daha kötüsü farklı bir polaritede yeni bir remanans ortaya çıkarabilir. Bunlar, orta gerilim trafo merkezi bakım operasyonlarında gözlemlenen en kritik saha hatalarıdır.

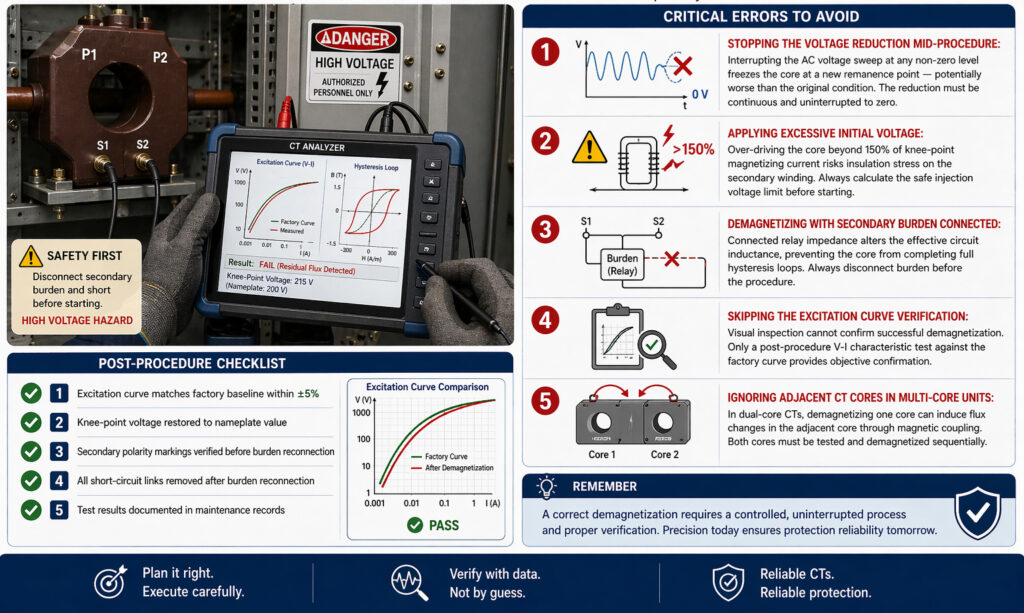

Kaçınılması Gereken Kritik Hatalar

• Prosedürün ortasında voltaj düşürmeyi durdurma: AC voltaj taramasının sıfır olmayan herhangi bir seviyede kesilmesi, çekirdeği yeni bir remanans noktasında dondurur - potansiyel olarak orijinal durumdan daha kötüdür. Azalma sürekli ve kesintisiz olarak sıfıra kadar olmalıdır.
• Aşırı başlangıç voltajı uygulanıyor: Nüvenin 150% diz noktası mıknatıslama akımının ötesinde aşırı sürülmesi sekonder sargıda izolasyon gerilimi riski oluşturur. Başlamadan önce daima güvenli enjeksiyon voltaj limitini hesaplayın.
• İkincil yük bağlıyken manyetikliği giderme: Bağlı röle empedansı etkin devre endüktansını değiştirerek nüvenin tam histerezis döngülerini tamamlamasını engeller. Prosedürden önce daima yük bağlantısını kesin.
• Uyarma eğrisi doğrulamasının atlanması: Görsel inceleme başarılı manyetik giderme işlemini doğrulayamaz. Yalnızca fabrika eğrisine karşı işlem sonrası V-I karakteristik testi objektif bir onay sağlar.
• Çok çekirdekli ünitelerde bitişik CT çekirdeklerini yok sayma: Çift çekirdekli BT'lerde bir çekirdeğin manyetikliğinin giderilmesi, manyetik kuplaj yoluyla bitişik çekirdekte akı değişikliklerine neden olabilir. Her iki çekirdek de sırayla test edilmeli ve demanyetize edilmelidir.

Prosedür Sonrası Kontrol Listesi

1. ✔ Uyarma eğrisi ±5% içinde fabrika taban çizgisiyle eşleşir
2. ✔ Diz noktası gerilimi nominal değere geri yüklendi
3. Yük yeniden bağlanmadan önce sekonder polarite işaretleri doğrulandı
4. ✔ Yükün yeniden bağlanmasından sonra tüm kısa devre bağlantıları kaldırıldı
5. Test sonuçları bakım kayıtlarında belgelenmiştir

Sonuç

Bir akım trafosu çekirdeğindeki artık akı, arıza olaylarının rutin olarak yarattığı ve bakım ekiplerinin rutin olarak gözden kaçırdığı sessiz bir güvenilirlik tehdididir. Demanyetizasyon prosedürü - ister AC voltaj taraması ister DC akımın tersine çevrilmesi yoluyla olsun - çekirdeğin mevcut tüm akı salınımını geri yükleyerek bir sonraki arıza meydana geldiğinde koruma rölelerinizin tasarlanan doğruluk sınırları içinde çalışmasını sağlar. Koruma güvenilirliğinin tartışılmaz olduğu orta gerilim güç dağıtım sistemleri için manyetikliği giderme işlemi düzeltici bir eylem değil, arıza sonrası zorunlu bir devreye alma adımıdır. Bepto Electric'te CT'lerimiz IEC 61869-2'ye göre tam fabrika uyarma eğrisi dokümantasyonu ile üretilir ve bakım ekibinize her seferinde başarılı demanyetizasyonu doğrulamak için gereken temel verileri sağlar.
