Ağır Yükler Altında Yüzey Takibi Hakkında Kimsenin Size Söylemediği Şeyler

Trafo merkezi hizmeti için duvar burçları belirlemiş olan her elektrik mühendisi, yüzey izlemenin bir kirlenme ve kirlilik sorunu olduğunu bilir - bu sorun, her bir trafo merkezi için yeterli kaçak mesafesi seçilerek çözülür. IEC 60815¹ ve saha ortamı için doğru kirlilik derecesini kurmak. Bu anlayış gittiği yere kadar doğrudur. Kirlilik şiddetinden bağımsız olarak çalışan, standart kirlilik derecesi sınıflandırmasında görünmeyen ve kirlilik ortamları için doğru şekilde belirlenmiş ancak termal ve elektrik yükü profili için asla değerlendirilmemiş trafo merkezlerinde erken duvar burcu arızalarına neden olan yüzey izlemenin yüke bağlı boyutu tamamen gözden kaçmaktadır. Ağır yük koşulları altında, duvar burcu yüzeyleri yüksek sıcaklık, artan kaçak akım yoğunluğu ve termal olarak tahrik edilen nem döngüsünün bir kombinasyonunu yaşar ve bu da kurulum ortamı ne kadar temiz olursa olsun, hafif veya orta yüklerde bulunmayan yüzey izleme başlatma koşullarını oluşturur. Ağır yükler altında yüzey takibi, kirlilik çözümü olan bir kirlilik sorunu değildir - standart trafo merkezi mühendislik uygulamalarının ele almadığı ve çoğu burç tedarikçisinin açıklamadığı yüke duyarlı yalıtım spesifikasyonu, yüzey kimyası seçimi ve çalışma koşulu izleme gerektiren termal olarak yönlendirilen bir elektrokimyasal bozulma mekanizmasıdır. Bu makale, doğru şekilde belirlenmiş tesislerde açıklanamayan yüzey izleme arızalarıyla uğraşan trafo merkezi mühendisleri, güvenilirlik yöneticileri ve sorun giderme ekipleri için, ağır yüklerin yüzey izleme koşullarını nasıl oluşturduğuna, standart şartnamelerin bunu neden gözden kaçırdığına ve doğru mühendislik müdahalesinin neye benzediğine dair eksiksiz teknik resmi ortaya koymaktadır.

İçindekiler

• Yüzey İzi Nedir ve Ağır Yük Standart Şartnamelerin Gözden Kaçırdığı Koşulları Nasıl Yaratır?
• Ağır Yük Koşulları Altında Yüzey Takibini Hızlandıran Gizli Mekanizmalar Nelerdir?
• Ağır Yük Trafo Merkezi Duvar Burçlarında Yüzey İzi Sorununu Nasıl Giderir ve Teşhis Edersiniz?
• Hangi Spesifikasyon ve Operasyonel Uygulamalar Ağır Yük Altında Yüzey İzini Önler?
• SSS

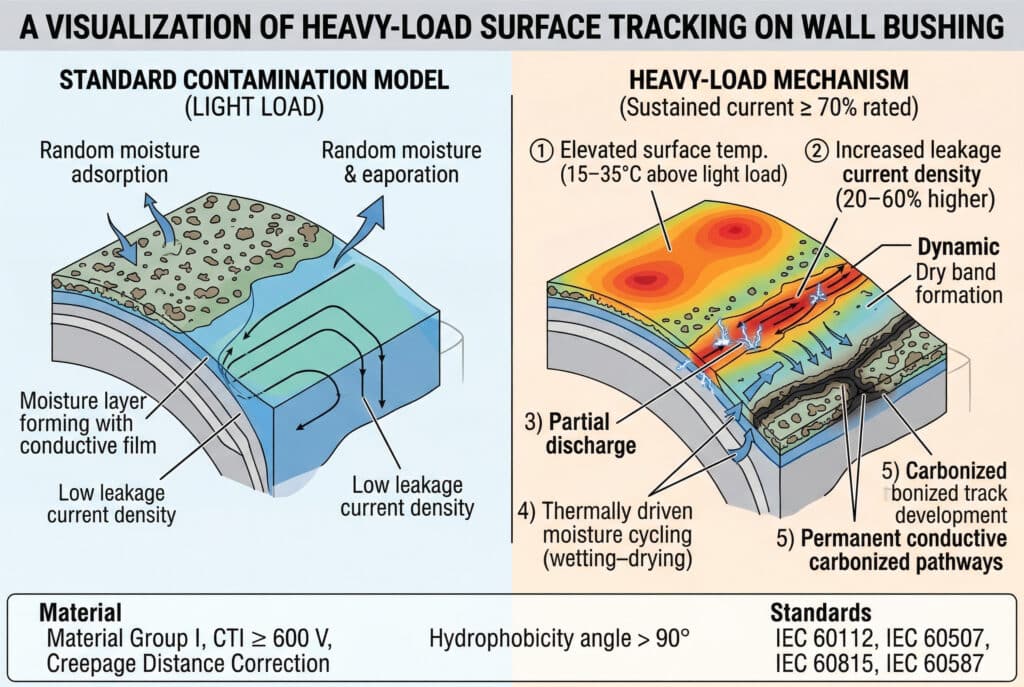

Yüzey İzi Nedir ve Ağır Yük Standart Şartnamelerin Gözden Kaçırdığı Koşulları Nasıl Yaratır?

Yüzey izi, sürekli kaçak akım akışının termal ve kimyasal enerjisi tarafından yönlendirilen, yalıtkan bir malzemenin yüzeyinde kalıcı iletken karbonize yolların aşamalı olarak oluşmasıdır. Tek olaylı bir dielektrik bozulma olan flashover'ın aksine, yüzey izi aylar ila yıllar içinde gelişen kümülatif bir bozulma sürecidir ve iz yolu burcu tahrip eden sürekli ark deşarjını destekleyene kadar yalıtım gövdesinin yüzey direncini aşamalı olarak azaltır.

Standart yüzey izleme modeli ve sınırlamaları:

Duvar burçlarındaki ders kitabı yüzey izleme mekanizması aşağıdaki gibi ilerler: Yalıtım yüzeyinde kirlenme birikir, nem iletken bir film oluşturmak için kirlenme tabakasını harekete geçirir, kaçak akım iletken filmden akar, dirençli ısıtma en yüksek akım yoğunluğu noktalarında nemi buharlaştırarak kuru bantlar oluşturur, kuru bantlar kalan voltajı daha kısa bir yüzey yolunda yoğunlaştırır, kuru bantlar boyunca kısmi deşarj başlar, PD enerjisi yalıtım yüzeyini karbonize eder ve karbonize iz, sonraki ıslanma olaylarında giderek daha yüksek kaçak akımı destekleyen kalıcı bir düşük dirençli yol sağlar - kendi kendini güçlendiren bir bozulma döngüsü.

Bu model, kirlenmiş, yüksek nemli ortamlardaki yüzey takibini doğru bir şekilde tanımlamaktadır. Tanımlamadığı şey ise burç ağır yük altında çalışırken bu mekanizmaya ne olduğudur - ve aradaki farklar standart kirlenme modelinin hiçbir risk öngörmediği kurulumlarda izleme arızalarına yol açacak kadar önemlidir.

Ağır yükün yüzey izleme denklemini temelden nasıl değiştirdiği:

Ağır yük koşulları altında - burada sürekli akım ≥ nominal akımın 70%'si olarak tanımlanır - burç yüzeyinde hafif veya orta yüklerde olmayan üç fiziksel değişiklik meydana gelir:

• Yüksek yüzey sıcaklığı: Ağır yük altında burç gövdesi yüzey sıcaklığı, akım seviyesine ve termal tasarıma bağlı olarak hafif yük sıcaklığının 15-35°C üzerindedir. Bu yüksek yüzey sıcaklığı, kirlenme tabakasının nem adsorpsiyon ve buharlaşma dinamiklerini, standart modelin öngördüğünden daha düşük kirlenme seviyelerinde kuru bant koşulları yaratacak şekilde değiştirir
• Artan kaçak akım yoğunluğu: Burç yüzeyindeki elektrik alanı yük akımı ile değişmez - yük akımı tarafından değil uygulanan voltaj tarafından belirlenir. Bununla birlikte, kirlenme tabakasının yüzey iletkenliği sıcaklığa bağlıdır ve ağır yük altında yüksek yüzey sıcaklığı kirlenme filmindeki iyonik hareketliliği artırarak kaçak akım yoğunluğunu hafif yükteki aynı kirlenme seviyesine kıyasla 20-60% yükseltir
• Termal olarak yönlendirilen nem döngüsü: Ağır yük altında, burç yüzey sıcaklığı yoğun yük sırasında yüksek sıcaklık durumu ile yoğun olmayan dönemlerde daha düşük sıcaklık durumu arasında gidip gelir. Bu termal döngü, burç yüzeyinde yük döngüsüyle senkronize olan nem yoğuşması ve buharlaşma döngülerini tetikler - rastgele hava kaynaklı ıslanma olaylarının üretmediği bir sıklık ve düzenlilikle kirlilik katmanını harekete geçiren günlük bir ıslanma-kuruma döngüsü oluşturur

Yüzey izleme direncini yöneten temel teknik parametreler:

• Karşılaştırmalı Takip Endeksi (cti²): ≥ 600 V (Malzeme Grubu I - IEC 60112) ağır yük trafo merkezi uygulamaları için gereklidir
• Kaçak Akım Eşiği (IEC 60507): < 1 mA sürekli - bu eşiğin üzerinde, kuru bant oluşum hızı yüzey geri kazanım hızını aşar
• Yüzey Direnci: > 10¹² Ω/kare (temiz, kuru) - ağır yük termal etkileri, kirli koşullar altında etkili yüzey direncini 10⁸-10¹⁰ Ω/kare'ye düşürebilir
• Kaçak Mesafesi (IEC 60815): Standart kirlilik derecesi değerleri - ancak ağır yük uygulamaları için yüke bağlı düzeltme gerektirir
• Hidrofobiklik (temas açısı): Ağır yük uygulamaları için > 90° gereklidir - yüksek sıcaklıktaki hidrofilik yüzeyler, aynı kirlilik seviyesindeki hidrofobik yüzeylere göre 3-5 kat daha yüksek kaçak akım gösterir
• Standartlar: IEC 60112, IEC 60587, IEC 60815, IEC 60507, IEC 60270

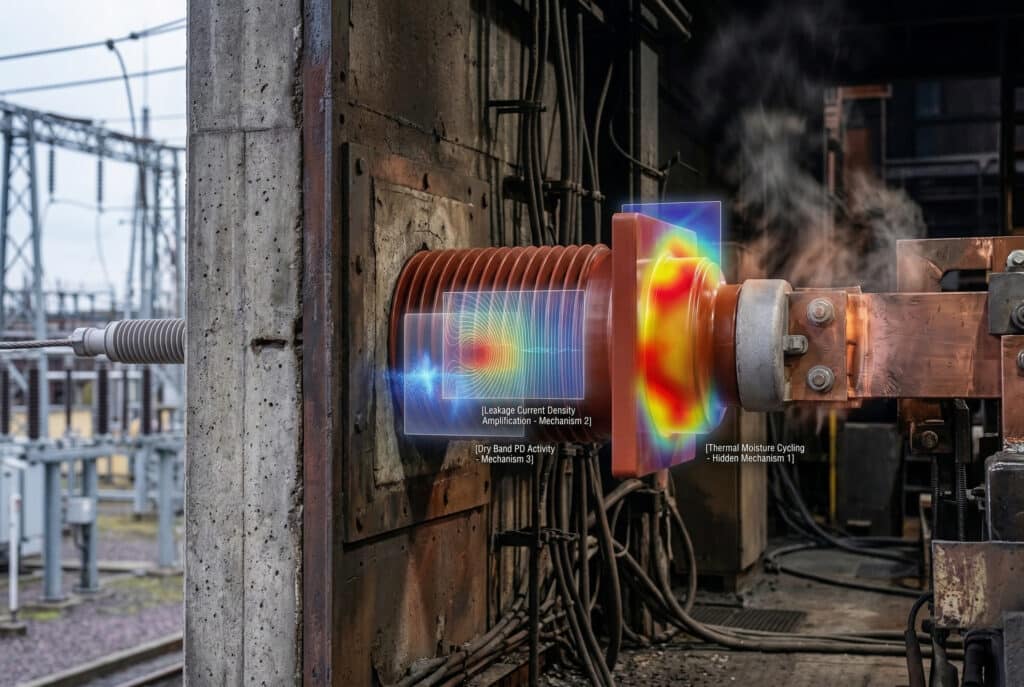

Ağır Yük Koşulları Altında Yüzey Takibini Hızlandıran Gizli Mekanizmalar Nelerdir?

Ağır yük koşullarını yüzey takibi için benzersiz bir şekilde tehlikeli hale getiren mekanizmalar ayrı ayrı yeni değildir - her biri tek başına anlaşılmıştır. Yaygın olarak tanınmayan şey, hafif yük izleme davranışından niteliksel olarak farklı olan izleme başlatma sürecinde sinerjik bir hızlanma yaratmak için ağır yük altında nasıl etkileşime girdikleridir.

Gizli Mekanizma 1 - Termal Nem Döngüsü Tuzağı

Hafif yük altında, burç yüzey sıcaklığı ortama yakındır - kirlilik tabakası üzerindeki nem adsorpsiyonu ve desorpsiyonu ortam nem döngüsünü takip eder, bu da çoğu trafo merkezi ortamında günlük tek bir ıslanma olayı (sabah çiy veya sis) ve ardından tek bir kuruma olayı (gün ortası güneş ısıtması veya rüzgar) anlamına gelir. Kontaminasyon tabakası günde bir kez etkinleştirilir.

Gündüz endüstriyel operasyon sırasında zirve yapan ve gece yoğun olmayan dönemlerde düşen bir yük döngüsü ile ağır yük altında, burç yüzey sıcaklığı yük döngüsünü takip eder - yoğun yük sırasında ortamın 20-30°C üzerine çıkar ve yoğun olmayan dönemlerde ortama doğru geri düşer. Bu, ortam nem döngüsünün üzerine binen termal olarak yönlendirilen bir nem döngüsü yaratır: yoğun yük sırasında, yüksek yüzey sıcaklığı kirlenme katmanındaki nemi buharlaştırarak çözünmüş tuzları yoğunlaştırır ve kalan filmin yüzey iletkenliğini artırır. Yoğun olmayan yük sırasında yüzey soğur ve nemi yeniden emerek artık daha konsantre olan kontaminasyon katmanını yeniden aktive eder. Sonuç, günde bir yerine iki ila dört aktivasyon olayıdır - günlük kaçak akım maruziyeti ve kuru bant oluşum oranı aynı faktörle çarpılır.

Gizli Mekanizma 2 - Yüksek Sıcaklıkta Kaçak Akım Yoğunluğu Amplifikasyonu

Bir kirlenme filminin iyonik iletkenliği aşağıdaki gibi bir arrhenius-ilişkisi³ sıcaklıkla:

$\sigma(T) = \sigma_0 \times e^{-E_a / k_B T}$

Nerede $E_a$ kirlenme filminde iyonik iletim için aktivasyon enerjisidir (NaCl ağırlıklı kıyı kirlenmesi için tipik olarak 0,3-0,5 eV). Işık yükü taban çizgisinin 25°C üzerindeki bir yüzey sıcaklığında, iyonik iletkenlik - ve dolayısıyla kaçak akım yoğunluğu - bir kat artar:

$\frac{\sigma(T + 25)}{\sigma(T)} = e^{E_a \times 25 / k_B T^2} \yaklaşık 1,8 - 2,4$

Ortam sıcaklığının 25°C üzerinde bir yüzey sıcaklığı ile 80% nominal akımda çalışan bir burç, aynı kirlilik ve nem koşulları altında hafif yükte aynı burca göre 1,8-2,4 kat daha yüksek kaçak akım yoğunlukları yaşar. Standart kirlilik derecesi sınıflandırması ve kaçak mesafe seçimi, bu yüke bağlı kaçak akım amplifikasyonunu hesaba katmaz.

Gizli Mekanizma 3 - Kuru Bant Oluşum Oranı Yüzey Geri Kazanım Oranını Aşıyor

Kuru bant oluşumu, yerel buharlaşma oranının kirlenme filmi üzerindeki bir noktada nem besleme oranını aşmasını gerektirir. Hafif yük altında, kuru bantlar yalnızca en yüksek akım yoğunluğu noktalarında - tipik olarak kaçak yolunun enerjili iletken ucuna yakın - oluşur ve yüzeyin geri kalanı ıslak kalarak kuru bant boyunca voltaj konsantrasyonunu sınırlar. Ağır yük altında, yüksek yüzey sıcaklığı tüm burç yüzeyindeki buharlaşma oranını aynı anda yükselterek iletken ucunda tek bir kuru bant yerine kaçak yolu boyunca birden fazla kuru bant oluşturur. Birden fazla eş zamanlı kuru bant, uygulanan voltajı birden fazla PD bölgesine dağıtır - her bir PD olayı daha düşük enerjilidir, ancak birim zaman başına toplam PD enerjisi daha yüksektir ve PD aktivitesinin uzamsal dağılımı, izleme başlangıcının yalnızca iletken ucunda değil, kaçak yolu boyunca herhangi bir noktada meydana gelebileceği anlamına gelir.

Gizli Mekanizma 4 - Termal Yükle Hızlanan Hidrofobik Yüzey Bozunması

Silikon kauçuk ve hidrofobik⁴ Yüzey işlemli epoksi yüzeyler, hidrofobik özellik sayesinde kirliliğe karşı dirençlerini korurlar - su damlacıkları sürekli bir film oluşturmak yerine boncuklanır ve sızıntı yolu boyunca sürekli bir iletken tabaka oluşmasını önler. Bu hidrofobik özellik, yığın malzemeden yüzeye göç eden düşük molekül ağırlıklı silikon zincirleri ile korunur - zincir göçüne izin vermek için yüzeyin periyodik olarak kontaminasyondan arındırılmasını gerektiren difüzyon odaklı bir süreç.

Ağır yük altında, yüksek yüzey sıcaklığı yüzey silikon zincirlerinin termal bozulmasını hızlandırır - hidrofobik malzemeyi yüzeyden kalıcı olarak uzaklaştıran zincir parçalanma ve buharlaşma oranını artırır. Eş zamanlı olarak, yüksek sıcaklık yüzey katmanına kontaminasyon emilimini hızlandırarak yeni hidrofobik zincirler için geçiş yollarını fiziksel olarak bloke eder. Net etki, ağır yük altında hidrofobik yüzey bozunmasının, yalnızca UV ve yaşlanma modelleriyle tahmin edilen oranın 2-3 katında gerçekleşmesidir - standart hidrofobik performans ömrü tahminlerinde yakalanmayan bir bozunma ivmesi.

Ağır Yük Altında Yüzey İzleme Risk Faktörü Matrisi

Risk Faktörü	Hafif Yük (< 40% nominal)	Orta Yük (40-70% nominal)	Ağır Yük (> 70% nominal)	Risk Çarpanının Takibi
Ortam sıcaklığının üzerindeki yüzey sıcaklığı	+2-5°C	+8-15°C	+20-35°C	1.0× → 2.5× kaçak akım
Günlük kontaminasyon aktivasyon etkinlikleri	1× (ortam tahrikli)	1-2×	2-4× (termal tahrikli)	1.0× → 4.0× günlük PD maruziyeti
Kuru bant oluşum oranı	Düşük - tek bölge	Orta - 1-2 bölge	Yüksek - çoklu bölgeler	1,0× → 3,0× PD enerji/gün
Hidrofobik bozunma oranı	Temel UV/hava durumu	1,3-1,5 kat taban çizgisi	2.0-3.0× taban çizgisi	Hizmet ömrü 30-50% daha kısa
Birleşik izleme risk endeksi	1.0 (referans)	2.5-4.0	8.0-15.0	Spesifikasyon yükseltmesi gerektirir

Müşteri Hikayesi - Endüstriyel Trafo Merkezi, Kuzey Avrupa:
Bir çelik üretim tesisindeki güvenilirlik mühendisi, tesisin ark ocağı güç kaynağına hizmet veren 24 kV'luk bir trafo merkezindeki dört duvar burcu konumunda aktif yüzey izi keşfettikten sonra Bepto Electric ile iletişime geçti - bu yük, her 4-8 dakikada bir hızlı yük döngüsü ile nominal akımın 85-95%'sinde sürekli çalışma ile karakterize edilir. Geçit izolatörleri 25 mm/kV kaçak ile Kirlilik Derecesi III olarak belirlenmişti - bu da tesisin normalde Kirlilik Derecesi II'yi gösteren 0,08 mg/cm²/gün'lük ölçülen ESDD'si için doğruydu. İzleme, işletmeye alındıktan sonraki 26 ay içinde gelişmişti. Bepto'nun araştırması, ark fırını yük döngüsünün 4-8 dakikalık fırın döngüsüyle senkronize olarak ±28°C'lik yüzey sıcaklığı dalgalanmaları yarattığını ve Kirlilik Derecesi III spesifikasyonunda varsayılan günde 1-2 olay yerine günde 180-270 termal nem aktivasyon olayı oluşturduğunu doğruladı. Etkin izleme riski endeksi, hafif yük referans değerinin 11 katıydı. Bepto, silikon kompozit muhafaza (doğal hidrofobiklik, CTI > 600 V), 40 mm/kV kaçak ve Sınıf F ısı yalıtımı ile yedek burçlar tedarik etti - hidrofobik yüzeyin aktivasyon sıklığından bağımsız olarak sürekli film oluşumuna direnci sayesinde termal olarak yönlendirilen nem döngüsü mekanizmasını ortadan kaldırdı.

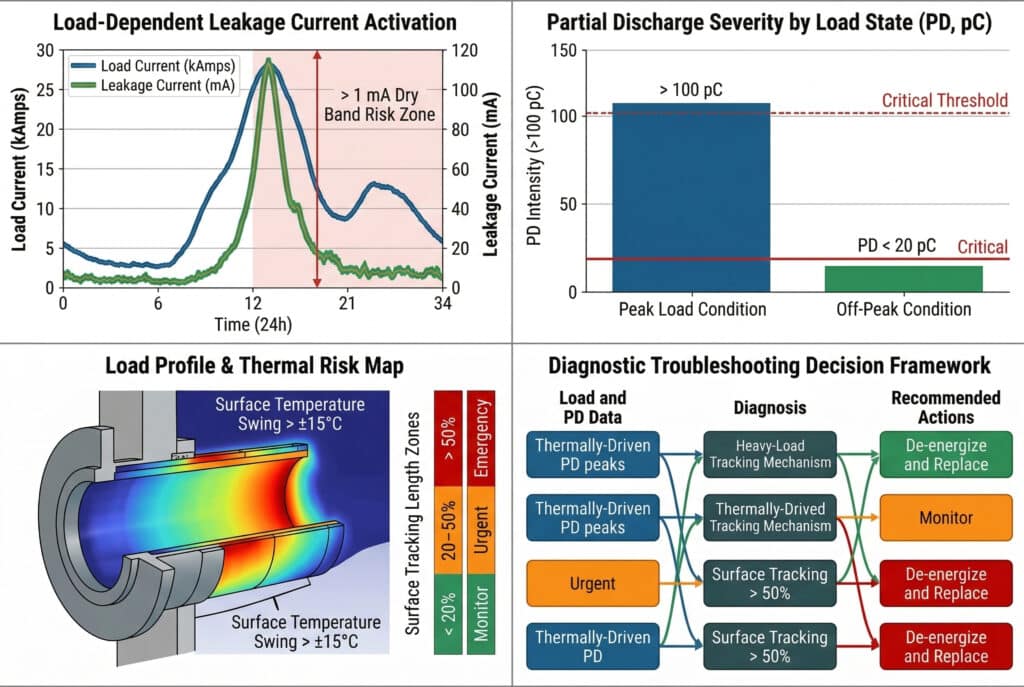

Ağır Yük Trafo Merkezi Duvar Burçlarında Yüzey İzi Sorununu Nasıl Giderir ve Teşhis Edersiniz?

Ağır yük altındaki duvar burçlarında yüzey izinin teşhisi, standart izleme inceleme protokollerinin ele aldığı sadece kirlenme ve kirlilik parametrelerini değil, özellikle yüke bağlı mekanizmaları araştıran bir teşhis dizisi gerektirir.

Aşama 1: Yük Profili Karakterizasyonu

Burcun herhangi bir fiziksel incelemesinden önce, etkilenen konumdaki yük profilini karakterize edin:

• Ölçün ve kaydedin: Maksimum yük akımı, minimum yük akımı, yük çevrim süresi, günlük pik yük saatleri ve yük akımı THD
• Yüzey sıcaklığı salınımını hesaplayın: Termal direnç modelini kullanarak maksimum ve minimum yükte burç yüzey sıcaklığını tahmin edin - > ±15°C sıcaklık salınımı, termal kaynaklı önemli nem döngüsü riskini gösterir
• Yük döngüsü sıklığını değerlendirin: Süresi < 30 dakika olan yük döngüleri, standart kirlilik sınıflandırmasının ele almadığı nem aktivasyon oranları yaratır - yüke bağlı risk değerlendirmesi için işaretleyin

2. Aşama: Görsel ve Fiziksel İnceleme

Gündüz görsel denetim (yoğun yük sırasında):

• Burç yüzeyini karbonize izler açısından inceleyin - iletken ucundan flanşa doğru sızıntı yolu boyunca uzanan koyu kahverengi veya siyah çizgisel izler
• İz konumuna dikkat edin: iletken ucundan çıkan izler standart kirlilik tahrikli izi gösterir; sızıntı yolu boyunca dağıtılan izler ağır yük termal tahrikli izi gösterir
• Tüm görünür izleri ölçek referansıyla fotoğraflayın - iz genişliği ve derinliği ilerleme aşamasını gösterir

Gece görsel denetim (yoğun olmayan saatlerde):

• UV'ye duyarlı kamera veya korona deşarj dedektörü ile gece denetimi gerçekleştirin - aktif yüzey izleme, kuru bant konumlarında gün ışığında görünmeyen görünür korona deşarjı ve UV emisyonu üretir
• Kaçak yolu boyunca birden fazla noktada (sadece iletken ucunda değil) aktif korona, ağır yük termal tahrikli izlemenin tanısal işaretidir

Aşama 3: Elektriksel Diyagnostik Testi

Kaçak Akım Ölçümü:

• Burç flanşı-toprak bağlantısına kaçak akım monitörü takın - kaçak akımı hem yoğun yük hem de yoğun olmayan dönemleri kapsayan minimum 48 saatlik bir süre boyunca sürekli olarak ölçün
• Zamana karşı kaçak akım grafiği - yük akımı tepe noktalarıyla (nem tepe noktaları yerine) eşzamanlı olarak tepe yapan kaçak akım, hava kaynaklı aktivasyon yerine termal kaynaklı aktivasyonu doğrular
• Sürekli kaçak akım > 1 mA aktif kuru bant oluşumunu gösterir - acil eylem gereklidir

Kısmi Deşarj Ölçümü (IEC 60270):

• Ölçü kısmi deşarj⁵ hem pik yük hem de pik dışı koşullarda - aynı uygulanan voltajda pik yük sırasında pik dışı duruma göre önemli ölçüde daha yüksek olan PD, yüke bağlı yüzey aktivasyonunu doğrular
• Yoğun yük sırasında PD > 100 pC ve yoğun olmayan yük sırasında < 20 pC, termal olarak tahrik edilen yüzey izlemenin tanısal işaretidir

Sorun Giderme Karar Matrisi

Bulma	Teşhis	Aciliyet	Önerilen Eylem
Kömürleşmiş raylar < 20% kaçak uzunluğu	Erken aşama izleme	İzleme - 3 aylık aralıklarla	Sızıntıyı artırın; RTV kaplama uygulayın
Karbonize paletler 20-50% kaçak uzunluğu	Aktif izleme	Acil - 4 hafta	Değişim planlayın; acil durum RTV'si uygulayın
Kömürleşmiş paletler > 50% kaçak uzunluğu	Gelişmiş izleme	Acil Durum	Enerjiyi kesin ve hemen değiştirin
Kaçak akım > 1 mA sürekli	Aktif kuru bant oluşumu	Acil - 4 hafta	Silikon kompozit tasarım ile değiştirin
PD tepe noktaları yük tepe noktaları ile senkronize	Termal tahrikli aktivasyon	Araştırın	Hidrofobik yüzey tasarımına yükseltme
Çoklu sızıntı yolu noktalarında korona	Ağır yük takip mekanizması	Acil	Sızıntı ve yüzey malzemesini yükseltme

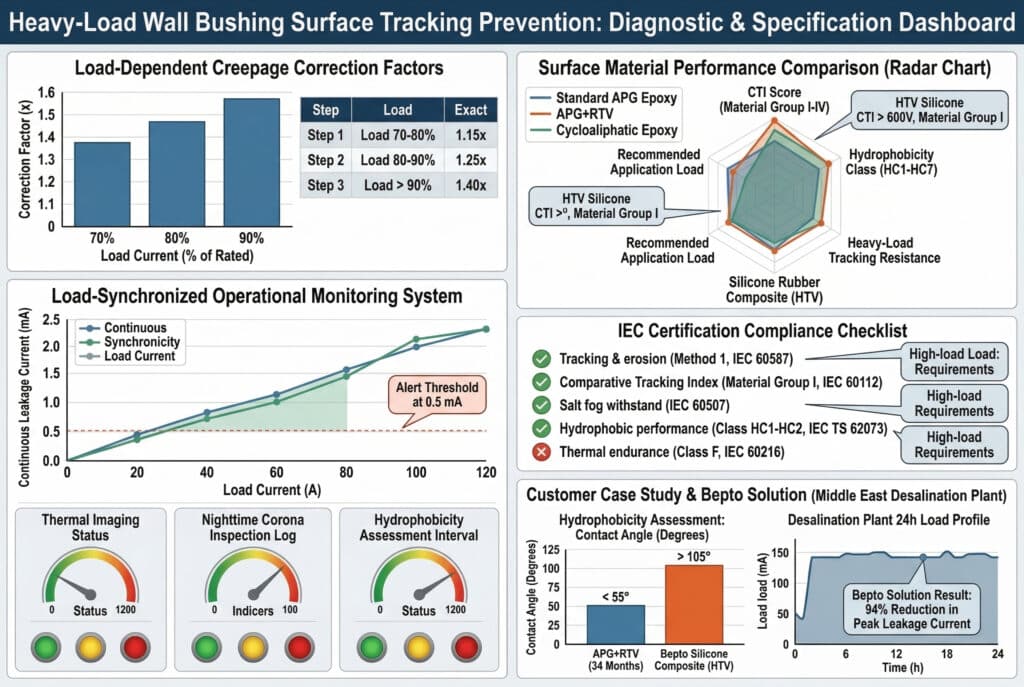

Hangi Spesifikasyon ve Operasyonel Uygulamalar Ağır Yük Altında Yüzey İzini Önler?

Ağır yük altında yüzey izinin önlenmesi, standart kirlilik derecesi sınıflandırmasının ötesine geçen spesifikasyon uygulamaları gerektirir - yüke bağlı risk faktörlerini sızıntı mesafesi hesaplamasına, yüzey malzemesi seçimine ve operasyonel izleme çerçevesine dahil etmek.

Adım 1: Yüke Bağlı Kaçak Düzeltmesi Uygulayın

Sürekli yük akımının nominal akımın 70%'sini aştığı duvar burcu uygulamaları için IEC 60815 kaçak mesafe gereksinimine yüke bağlı bir düzeltme faktörü uygulayın:

• Nominal değerin 70-80%'sini yükleyin: Düzeltme faktörü 1.15 × IEC 60815 USCD değeri uygulayın
• Nominal değerin 80-90%'sini yükleyin: Düzeltme faktörü 1,25 × IEC 60815 USCD değeri uygulayın
• Yük > 90% nominal değer: Düzeltme faktörü 1.40 × IEC 60815 USCD değeri uygulayın
• Hızlı yük döngüsü (döngü süresi < 30 dakika): Termal tahrikli nem döngüsü için 1,20 × ek düzeltme faktörü uygulayın

Adım 2: Ağır Yük İzleme Direnci için Yüzey Malzemesini Belirleyin

Yüzey Malzemesi	CTI (IEC 60112)	Hidrofobiklik	Ağır Yük İzleme Direnci	Önerilen Uygulama
Standart APG Epoksi (işlenmemiş)	175-250 V	Yaşlanma sonrası hidrofilik	Zayıf - tavsiye edilmez > 70% yük	Sadece hafif yük iç mekan
APG Epoksi + RTV Kaplama	175-250 V (baz)	Başlangıçta iyi; bozulur	Orta - yeniden tedavi gerektirir	Orta yük, bakım için erişilebilir
Sikloalifatik Epoksi	400-500 V	Orta derecede hidrofobik	İyi - 80% yüke uygun	Standart ağır yük iç mekan
Silikon Kauçuk Kompozit (HTV)	> 600 V	Mükemmel - kendi kendini iyileştirme	Mükemmel - tavsiye edilir > 80% yük	Tüm ağır yük trafo merkezi uygulamaları

Adım 3: Yükle Senkronize Durum İzlemenin Uygulanması

Standart yıllık denetim aralıkları, termal olarak yönlendirilen izlemenin 12-18 ay içinde başlangıç aşamasından ileri aşamaya geçebildiği ağır yük trafo merkezi duvar burçları için yetersizdir. Aşağıdaki yük senkronize izleme programını uygulayın:

1. Sürekli kaçak akım izleme: Nominal yük > 70% olan tüm burç konumlarına kalıcı kaçak akım monitörleri takın - kaçak akımı ve yük akımını aynı anda kaydedin; 0,5 mA sürekli uyarı eşiği
2. Pik yükte termal görüntüleme: Her 6 ayda bir yoğun yük dönemlerinde termal görüntüleme yapın - yüzey izleme, yalnızca yoğun yük koşullarında görülebilen karakteristik termal imzalar üretir
3. Gece UV/korona denetimi: Her 12 ayda bir yoğun olmayan dönemlerde UV kamera denetimi gerçekleştirin - aktif izleme sahaları yalnızca karanlıkta görülebilen UV radyasyonu yayar
4. Hidrofobiklik değerlendirmesi: Her 24 ayda bir burç yüzeyinde su temas açısını ölçün - silikon kompozit tasarımda temas açısının <80° olması temizlik gerektiren yüzey kontaminasyonunu gösterir; temas açısının <60° olması acil inceleme gerektirir

Adım 4: IEC Sertifikasyonunu Ağır Yük Uygulama Gereksinimleriyle Eşleştirin

Test	Standart	Ağır Yük Trafo Merkezi Gereksinimi
İz bırakma ve erozyon direnci	IEC 60587	Yöntem 1 (eğik düzlem) - 4,5 kV, 6 saat, izleme yok
Karşılaştırmalı izleme endeksi	IEC 60112	CTI ≥ 600 V (Malzeme Grubu I)
Tuz sisi dayanımı	IEC 60507	80 kg/m³ NaCl, 1000 saat, parlama yok
Hidrofobik performans	IEC TS 62073	1000 saatlik UV yaşlandırmasından sonra HC1-HC2 sınıfı
Termal dayanıklılık	IEC 60216	Yük için Sınıf F (155°C) > 80% nominal
Kısmi deşarj	IEC 60270	Termal döngüden sonra 1,2 × Un'de <5 pC

Müşteri Hikayesi - Güç Trafo Merkezi, Orta Doğu:
Bir trafo merkezi bakım müdürü, rutin bir incelemede bir tuzdan arındırma tesisine hizmet veren 12 kV'luk bir trafo merkezinde altı duvar burcu konumunda yüzey izi tespit edilmesi üzerine Bepto Electric ile temasa geçti - bu tesis, günde 24 saat, yılda 365 gün, 88-94% nominal akımda sürekli temel yük çalışmasıyla karakterize edilen bir tesistir. Buşingler standart APG epoksi gövdeler ve 31 mm/kV kaçak ile belirlenmişti - Kirlilik Derecesi III kıyı ortamı sınıflandırması için doğru. Devreye alındıktan sonraki 34 ay içinde altı pozisyonun tamamında iz oluşmuştu. Bepto'nun analizi, sürekli ağır yük operasyonunun burç yüzey sıcaklıklarını sürekli olarak ortamın 28-32°C üzerinde tuttuğunu ve standart hidrofobik bozunma modelinin varsaydığı yüzey soğuma ve nem geri kazanım sürelerini ortadan kaldırdığını doğruladı. Montaj sırasında uygulanan RTV kaplama, birleşik termal ve UV yükü altında 18 ay içinde temas açısı 105° olarak teyit edilen, doğal CTI > 600 V, 40 mm/kV sızıntı ve kendiliğinden iyileşen hidrofobikliğe sahip silikon kompozit yedek burçlar tedarik etti. Değiştirme sonrası kaçak akım izleme, eşdeğer yük ve kirlenme koşullarında pik kaçak akımda 94% azalma olduğunu göstermiştir.

Sonuç

Ağır yükler altında yüzey izi, standart mühendislik uygulamalarının önleme konusunda en az donanımlı olduğu trafo merkezi duvar burcu arıza modudur; çünkü kirlilik derecesi sınıflandırmasında görünmeyen, standart denetim aralıklarıyla tespit edilemeyen ve yalnızca kirlenmeye dayalı kaçak mesafesi seçimiyle düzeltilemeyen mekanizmalarla çalışır. Termal olarak yönlendirilen nem döngüsü, yükte artan kaçak akım yoğunluğu, çok bölgeli kuru bant oluşumu ve hızlandırılmış hidrofobik bozulma ağır yük koşulları altında bir araya gelerek standart şartnamelerin dolaylı olarak varsaydığı hafif yük referans değerinden 8-15 kat daha yüksek bir izleme riski endeksi oluşturur. Doğru mühendislik yanıtı, yüke bağlı sızıntı düzeltme faktörlerini uygulayan, nominal akımın 70%'sini aşan yükler için CTI ≥ 600 V olan silikon kompozit veya sikloalifatik epoksi yüzey malzemelerini zorunlu kılan ve yük döngüsü ile senkronize edilmiş sürekli kaçak akım izleme uygulayan bir şartname çerçevesidir. Bepto Electric'te, ağır yük trafo merkezi uygulamaları için tedarik ettiğimiz her duvar burcu, yüke bağlı kaçak hesaplaması, IEC 60587 izleme direnci sertifikası ve eksiksiz bir yük senkronize durum izleme protokolü ile belirtilir - çünkü şartname, standart kirlilik sınıflandırmasının varsaydığı idealleştirilmiş koşullar yerine gerçek çalışma koşullarını ele aldığında, ağır yükler altında yüzey izlemesi tamamen önlenebilir.

Trafo Merkezi Duvar Burçlarında Ağır Yük Altında Yüzey İzi Hakkında SSS

1. Çevre kirliliği seviyelerine göre yüksek gerilim izolatörlerinin seçilmesi ve boyutlandırılması için uluslararası standart sağlar. ↩

2. Katı yalıtım malzemelerinin karşılaştırmalı izleme indekslerini belirlemek için standartlaştırılmış test yöntemini tanımlar. ↩

3. Sıcaklık ile kimyasal reaksiyonların hızı veya iletken filmlerdeki iyonik hareket arasındaki matematiksel ilişkiyi açıklar. ↩

4. Bir yalıtım yüzey malzemesinin su itici özelliklerini ölçmek için kullanılan fiziksel ölçümü tanımlar. ↩

5. Elektrikli cihazlarda ve yalıtım sistemlerinde kısmi deşarjların ölçümü için birincil uluslararası standardı ana hatlarıyla belirtir. ↩
