Einführung
In gasisolierten Schaltanlagen (GIS), Teilentladung1 ist eine der heimtückischsten Bedrohungen für die langfristige Zuverlässigkeit. Sie entwickelt sich unbemerkt im Inneren sf6-Gas2 isolierten Räumen, was die Durchschlagsfestigkeit beeinträchtigt, Metalloberflächen korrodieren lässt und schließlich zu katastrophalen Ausfällen in Stromverteilungsnetzen führt. Die Ultraschall-Teilentladungsprüfung (TE-Prüfung) ist die effektivste Methode zur Erkennung dieser Defekte in der Stromleitung. GIS-Schaltanlage3 bevor sie zu ungeplanten Ausfällen eskalieren. Für Wartungstechniker, die alternde GIS-Anlagen verwalten, oder für Beschaffungsmanager, die zustandsorientierte Überwachungsstrategien evaluieren, ist das Verständnis dieser Technik nicht mehr optional, sondern ein Muss für das Lebenszyklusmanagement. Dieser Leitfaden deckt alles ab, von den physikalischen Grundlagen der Ultraschall-TE-Erkennung bis hin zur praktischen Anwendung in GIS-Schaltanlagenumgebungen.
Inhaltsübersicht
- Was ist die Ultraschall-Teilentladungsprüfung in GIS-Schaltanlagen?
- Wie funktioniert die TE-Detektion mit Ultraschall in SF6-isolierten Systemen?
- Wie kann man die Ultraschall-PD-Prüfung in den verschiedenen Phasen des GIS-Lebenszyklus anwenden?
- Was sind die häufigsten Fehler bei der GIS-Ultraschall-PD-Prüfung?
Was ist die Ultraschall-Teilentladungsprüfung in GIS-Schaltanlagen?
Teilentladungen in GIS-Schaltanlagen beziehen sich auf örtlich begrenzte elektrische Entladungen, die innerhalb des SF6-Gasisoliersystems auftreten, ohne den gesamten Zwischenelektrodenspalt zu überbrücken. Diese Mikroentladungen emittieren akustische Energie im Ultraschallfrequenzbereich - typischerweise 20 kHz bis 300 kHz - der sich durch das Metallgehäuse ausbreitet und von außen mit Kontakt- oder Luftschallsensoren erfasst werden kann.

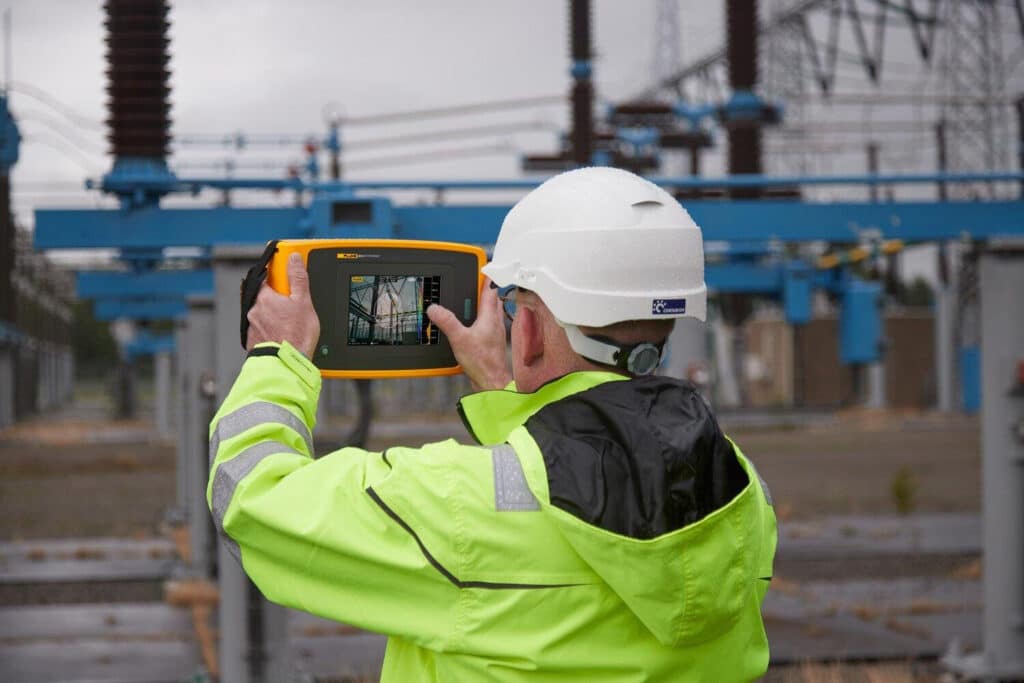

Im Gegensatz zu herkömmlichen Hochspannungs-PD-Tests, die offline in einem Labor durchgeführt werden, Die Ultraschall-PD-Prüfung ist eine nicht-intrusive Diagnosetechnik, die direkt vor Ort durchgeführt wird. - Das bedeutet, dass sie durchgeführt werden kann, während die GIS-Schaltanlage voll unter Strom steht und in Betrieb ist. Das macht es zu einem unverzichtbaren Werkzeug für Stromverteilungsbetreiber, die sich keine geplanten Ausfälle leisten können.
Wichtige technische Merkmale
- Erfassungsfrequenzbereich: 20 kHz - 300 kHz (Kontaktsensoren sind normalerweise auf 40 kHz abgestimmt)
- Dämmstoff: SF6-Gas bei Nenndruck (normalerweise 0,4-0,5 MPa für 12-40,5 kV GIS)
- Normen-Referenz: IEC 60270, IEC 62478, IEEE C37.301
- Empfindlichkeit: Erkennung von TE-Aktivitäten mit einer Äquivalentladung von nur 1-5 pC
- Material des Gehäuses: Aluminiumlegierung (die meisten GIS) - ausgezeichnetes akustisches Übertragungsmedium
- Relevanz der IP-Bewertung: GIS-Gehäuse der Schutzart IP67/IP68 halten die Schallenergie effizient zurück und verbessern die Sensorkopplung

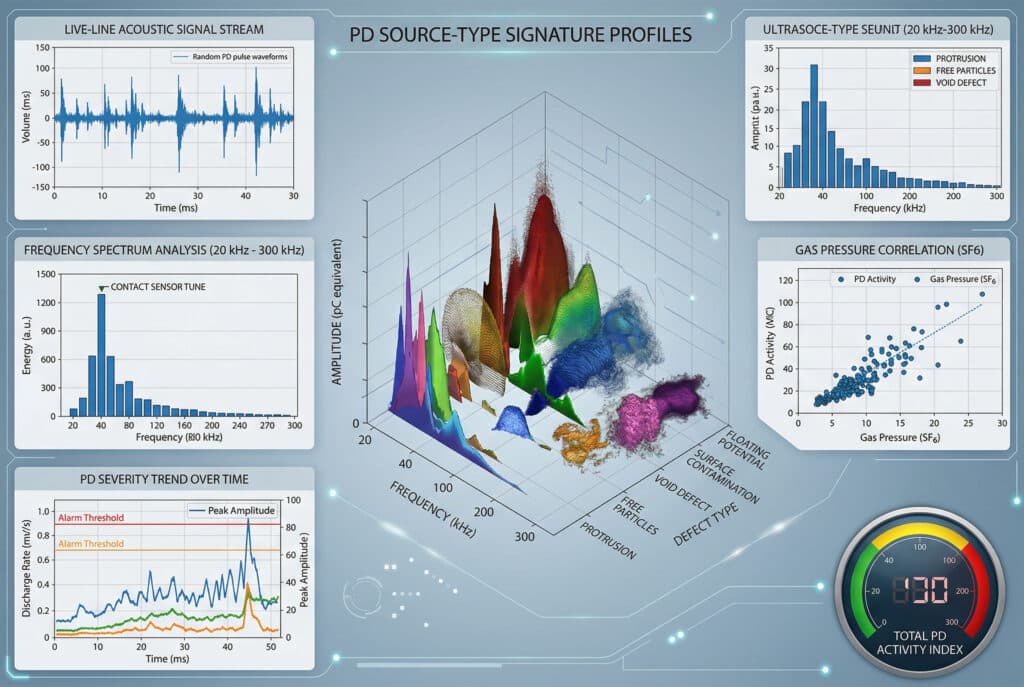

In GIS erkennbare PD-Quellentypen
- Freie metallische Partikel auf dem Boden des Gehäuses (am häufigsten in GIS)
- Vorsprünge an Hochspannungsleitern (scharfe Kanten, Grate)
- Schwebende Potentialkomponenten (lose Schilde, falsch ausgerichtete Abstandshalter)
- Hohlraumdefekte in gegossenen Epoxid-Abstandshaltern (feste Isolierung eingebettet in SF6-Kammern)
- Kontamination der Oberfläche auf Epoxid-Isolatoren
Jeder Fehlertyp erzeugt ein bestimmtes Ultraschall-Signaturmuster, das erfahrene Ingenieure mit dem Schweregrad und dem Ort des Fehlers korrelieren können.
Wie funktioniert die TE-Detektion mit Ultraschall in SF6-isolierten Systemen?

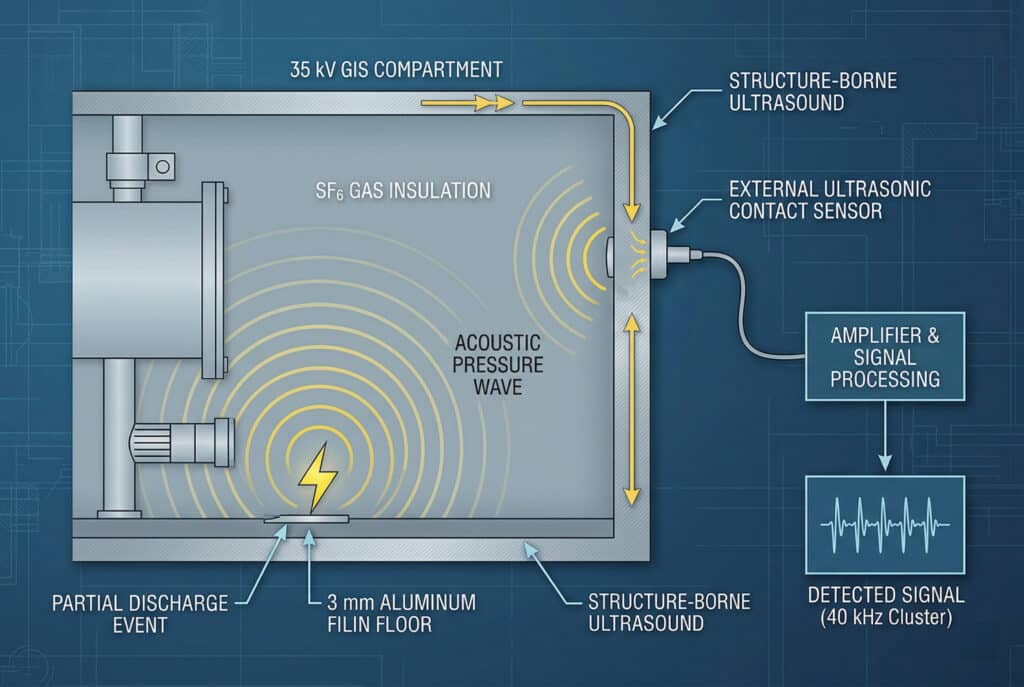

Wenn eine Teilentladung in einem GIS-Raum stattfindet, erzeugt die schnelle lokale Ionisierung von SF6-Gas eine Druckwelle. Diese akustische Welle breitet sich durch das SF6-Medium aus, koppelt an die Wand des Aluminiumgehäuses und breitet sich als Ultraschallsignal in der Struktur aus. A piezoelektrischer Kontaktsensor4 Der gegen die Gehäuseoberfläche gepresste Sensor wandelt diese mechanische Schwingung in ein elektrisches Signal um, das dann verstärkt, gefiltert und analysiert wird.
Die Entdeckungskette umfasst drei kritische Phasen: Schallemission5 → mechanische Kopplung → Signalverarbeitung. Die Qualität der einzelnen Stufen bestimmt unmittelbar die Nachweisempfindlichkeit und Zuverlässigkeit.
Ultraschall- vs. UHF-PD-Detektion in GIS: Vergleichender Überblick
| Parameter | Ultraschall (AE)-Methode | UHF-Verfahren |
|---|---|---|
| Frequenzbereich | 20-300 kHz | 300 MHz - 3 GHz |
| Sensor-Typ | Kontakt piezoelektrisch | Kapazitiver UHF-Koppler |
| Einrichtung | Extern, nicht-intrusiv | Erfordert UHF-Anschluss oder Nachrüstung |
| Empfindlichkeit gegenüber freien Partikeln | Hoch | Mittel |
| Empfindlichkeit gegenüber Hohlräumen in Abstandshaltern | Mittel | Hoch |
| Unterdrückung von Interferenzen | Mäßig | Ausgezeichnet |
| Kosten | Niedrig bis mittel | Mittel-Hoch |
| Beste Anwendung | Routinestreifen, Felduntersuchungen | Feste Online-Überwachung |
Die meisten Wartungsteams führen regelmäßige GIS-Inspektionen durch, Die Ultraschallprüfung bietet das beste Gleichgewicht zwischen Empfindlichkeit, Tragbarkeit und Kosten - insbesondere zur Erkennung von Verunreinigungen durch freie Metallpartikel, die statistisch gesehen der häufigste Fehler in GIS-Stromverteilungssystemen sind.
Ein Fall aus der Praxis: Verhinderung eines Überschlags in einer 35 kV GIS-Unterstation
Ein Stromverteilungsunternehmen, das ein 35-kV-GIS-Umspannwerk in Südostasien verwaltet, meldete intermittierende Auslösungen von Schutzrelais, ohne dass die Ursache dafür klar war. Während einer geplanten Ultraschall-PD-Patrouille entdeckte unser Wartungsteam eine starke 40-kHz-Signalanhäufung an der Basis eines Sammelschienenabschnitts. Die Signalamplitude lag 42 dB über der Basislinie und damit weit im kritischen“ Schwellenbereich. Bei der Rückgewinnung des SF6-Gases und der internen Inspektion wurde eine 3 mm dicke Aluminiumspanplatte gefunden, die direkt unter dem Leiter auf dem Gehäuseboden lag. Eine frühzeitige Ultraschallerkennung verhinderte einen vollständigen inneren Überschlag, die schätzungsweise mehr als 72 Stunden Ausfallzeit und 180.000 USD an Reparaturkosten verursachten. Dieser Fall veranschaulicht, warum die Ultraschall-PD-Prüfung jetzt ein obligatorischer Bestandteil der lebenslangen Wartung für die gesamte GIS-Flotte dieses Betreibers ist.

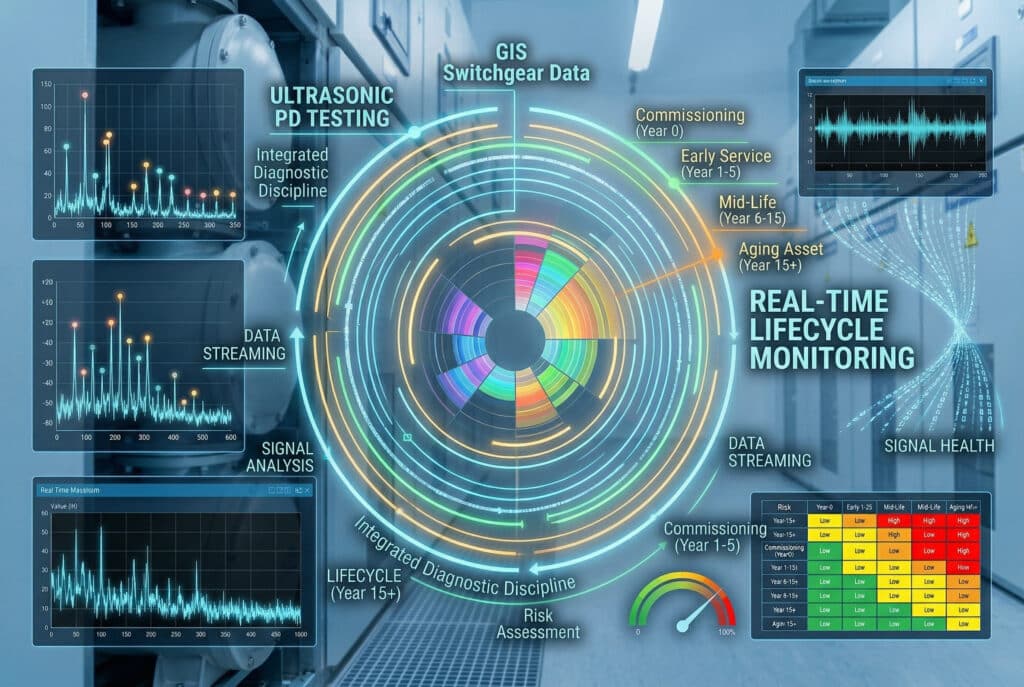

Wie kann man die Ultraschall-PD-Prüfung in den verschiedenen Phasen des GIS-Lebenszyklus anwenden?
Die Ultraschall-PD-Prüfung ist keine einmalige Aktivität - sie ist eine Lebenszyklus-integrierte Diagnose-Disziplin die bei systematischer Anwendung in jeder Phase der Lebensdauer von GIS-Schaltanlagen einen maximalen Nutzen bringt.
Schritt 1: Definition der elektrischen und isolierungstechnischen Ausgangssituation
- Aufzeichnung der Nennspannung (12 kV / 24 kV / 40,5 kV) und des SF6-Gasdrucks
- Ermittlung des Basis-Ultraschallpegels für jedes Fach bei der Inbetriebnahme
- Dokumentieren Sie die elektromagnetischen und akustischen Störpegel der Umgebung
Schritt 2: Bewertung der Umwelt- und Betriebsbedingungen
- Innenbereich GIS: Temperatur 5°C-40°C, Feuchtigkeit <95% RH (nicht kondensierend)
- Küsten-/Industriestandorte: Überprüfung der Unversehrtheit des Gehäuses auf Salznebelbeständigkeit
- Hochlast-Dosierer: erhöhte thermische Zyklen beschleunigen die Partikelbildung
Schritt 3: Anpassung der Testhäufigkeit an die Lebenszyklusphase
| Lebenszyklus-Phase | Empfohlenes PD-Testintervall | Vorrangiger Schwerpunkt |
|---|---|---|
| Inbetriebnahme (Jahr 0) | Einmal vor der Einschaltung + nach 72h | Erkennung freier Partikel |
| Frühdienst (Jahr 1-5) | Jährlich | Grundlegende Tendenz |
| Lebensmitte (Jahr 6-15) | Halbjährlich | Überwachung der Leerräume in den Abstandshaltern |
| Ältere Anlagen (Jahr 15+) | Vierteljährlich | Alle Fehlerarten |
| Nach der Störung / Nach der Reparatur | Unmittelbar nach der Wiedereinschaltung | Scan des gesamten Fachs |
Anwendungsszenarien in der Energieverteilung
- Industrielle Energieverteilung: GIS-Schaltanlagen in Stahlwerken und Chemieanlagen sind mit vibrationsbedingter Partikelbildung konfrontiert - vierteljährliche Ultraschallkontrolle ist Standardpraxis
- Umspannwerke für das Stromnetz: In GIS-Anlagen mit 110 kV und mehr wird die Ultraschallprüfung als Ergänzung zu fest installierten UHF-Überwachungssystemen eingesetzt
- Städtische Kabelverteilung: Kompaktes GIS in unterirdischen Umspannwerken profitiert von der Ultraschallkontrolle bei routinemäßigen SF6-Druckprüfungen
- Integration erneuerbarer Energien: GIS-Schaltanlagen in Wind- und Solarkraftwerken müssen nach einem Sturm aufgrund der Vibrationsbelastung mit Ultraschall geprüft werden
Was sind die häufigsten Fehler bei der GIS-Ultraschall-PD-Prüfung?
Bewährte Praktiken für Installation und Messung
- Prüfen Sie den SF6-Gasdruck vor der Prüfung - niedriger Druck verändert die Ausbreitungsgeschwindigkeit des Schalls und verfälscht die Messwerte
- Kupplungsgel auftragen zur Kontaktsensorspitze - Trockenkopplung reduziert die Signalamplitude um bis zu 15 dB
- Alle Fachbereiche scannen - Sammelschienenabschnitte, Leistungsschalterkammern, Trennschalterfelder und Kabelanschlusskästen
- GPS-Koordinaten und Zeitstempel aufzeichnen für jeden Messpunkt, um eine Trendanalyse zu ermöglichen
- Vergleich mit einer festgelegten Baseline - die absolute Amplitude allein ist unzureichend; die Trendabweichung ist der Schlüsselindikator

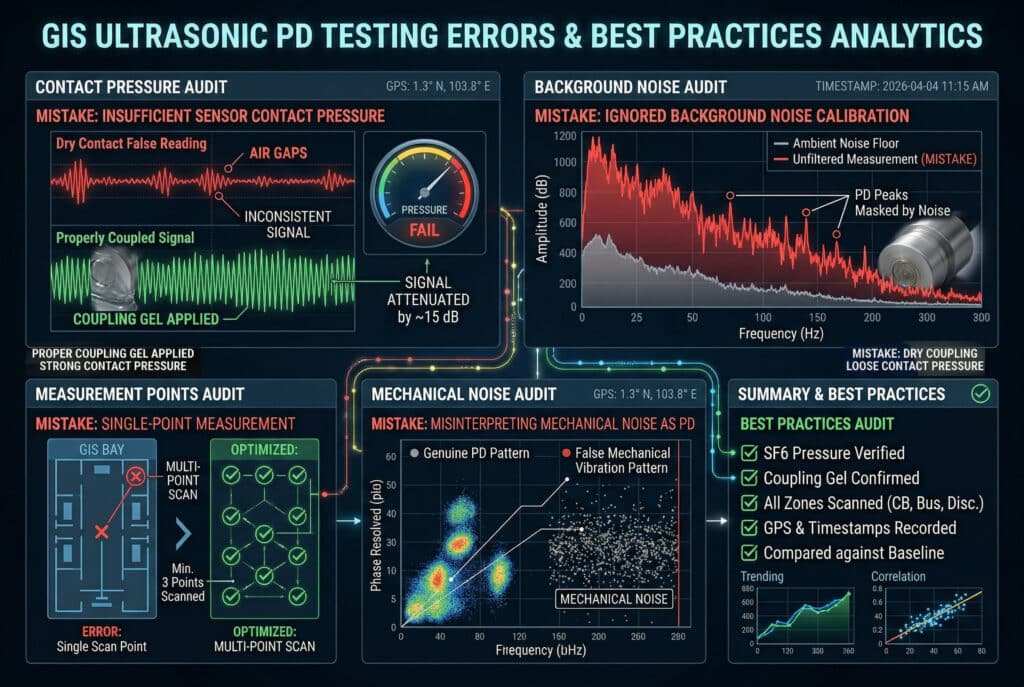

Häufige Fehler, die Ergebnisse ungültig machen
- Unzureichender Sensorkontaktdruck: Lose Kopplung führt zu Luftspalten und damit zu falsch niedrigen Messwerten, die die echte TE-Aktivität verdecken.
- Kalibrierung ohne Hintergrundgeräusche: In der Nähe befindliche Motoren, Transformatoren und HLK-Anlagen senden Ultraschallgeräusche aus, die PD-Signale maskieren oder imitieren können - erfassen Sie immer zuerst die Grundlinie der Umgebung
- Ein-Punkt-Messung: Beim Scannen von nur einer Stelle pro Kompartiment wird die Partikelmigration vernachlässigt; es werden mindestens drei Messpunkte pro Bucht empfohlen.
- Fehlinterpretation von mechanischem Lärm als PD: Lose Hardware, vibrierende Paneele und Gasströmungsgeräusche teilen Frequenzbereiche mit PD - zur Bestätigung ist eine phasenaufgelöste Analyse erforderlich
- Vernachlässigung der Lebenszyklusdaten von SF6: Die Ultraschallbefunde müssen mit der SF6-Gasqualitätsanalyse (Feuchtigkeitsgehalt, Zersetzungsnebenprodukte) abgeglichen werden, um die Schwere des Defekts genau zu beurteilen.
Schlussfolgerung
Die Ultraschall-Teilentladungsprüfung ist der Eckpfeiler der proaktiven Wartung von GIS-Schaltanlagen in modernen Stromverteilungssystemen. Durch die Erkennung von SF6-Isolationsfehlern - von freien Metallpartikeln bis hin zu Hohlräumen in Abstandshaltern - während die Anlage unter Spannung steht, wird die Lebensdauer der Anlage direkt verlängert, das Risiko ungeplanter Ausfälle reduziert und eine datengestützte Wartungsplanung unterstützt. Die wichtigste Erkenntnis: Integrieren Sie die Ultraschall-PD-Prüfung in jede Phase Ihrer GIS-Lebenszyklusstrategie, nicht nur, wenn Probleme auftreten.
FAQs zur Ultraschall-Teilentladungsprüfung in GIS-Schaltanlagen
F: Welcher Ultraschallfrequenzbereich ist für die Erkennung von Teilentladungen in GIS-Schaltanlagen am effektivsten?
A: Auf 40 kHz abgestimmte Kontaktsensoren bieten optimale Empfindlichkeit für GIS-Gehäuse. Diese Frequenz stellt ein Gleichgewicht zwischen der akustischen Ausbreitungseffizienz von SF6 und der Unterdrückung niederfrequenter mechanischer Geräusche gemäß den Richtlinien der IEC 62478 her.
F: Kann die TE-Prüfung mit Ultraschall an stromführenden GIS-Schaltanlagen ohne Betriebsunterbrechung durchgeführt werden?
A: Ja. Die Ultraschallprüfung ist eine vollständig eingriffsfreie Methode, die unter Spannung durchgeführt wird. Die Sensoren werden von außen auf die Gehäuseoberfläche aufgebracht, ohne dass es zu einem Kontakt mit stromführenden Bauteilen kommt, was die GIS-Prüfung während des Betriebs sicher macht.
F: Wie wirkt sich der SF6-Gasdruck auf die Genauigkeit der Ultraschall-Teilentladungserkennung aus?
A: Niedriger SF6-Druck verringert die Gasdichte, wodurch sich die Ausbreitungsgeschwindigkeit und Amplitude der akustischen Wellen verändert. Überprüfen Sie vor der Prüfung immer den Nenngasdruck (typischerweise 0,4-0,5 MPa), um die Gültigkeit der Messung zu gewährleisten und falsch-negative Ergebnisse zu vermeiden.
F: Welches ist das empfohlene Intervall für die Ultraschall-TD-Prüfung bei alternden GIS-Schaltanlagen nach 15 Jahren?
A: Für GIS-Anlagen, die älter als 15 Jahre sind, wird eine vierteljährliche Prüfung empfohlen. Alternde Epoxid-Abstandshalter, angesammelte SF6-Zerfallsprodukte und erhöhte Partikelkontamination erhöhen die Fehlerwahrscheinlichkeit in dieser Lebenszyklusphase erheblich.
F: Wie kann man bei der GIS-Ultraschallprüfung echte Teilentladungssignale von mechanischem Rauschen unterscheiden?
A: Echte TE-Signale korrelieren mit der Netzfrequenzphase (50/60 Hz). Verwenden Sie zur Bestätigung die phasenaufgelöste TE-Analyse (PRPD). Mechanisches Rauschen zeigt keine Phasenkorrelation und erscheint typischerweise als breitbandige, nicht wiederkehrende Signalausbrüche.
-
