Wie man die IP-Schutzart von Gehäusen verbessert, ohne den Luftstrom zu beeinträchtigen

Einführung

Jeder Ingenieur, der eine AIS-Schaltanlage für ein Projekt im Bereich der erneuerbaren Energien oder eine Modernisierung im Mittelspannungsbereich spezifiziert hat, steht irgendwann vor demselben Konflikt: Der Standort erfordert einen höheren Schutz gegen Eindringen von Staub, Feuchtigkeit und Salznebel, aber die thermische Belastung im Inneren des Schaltschranks erfordert einen Luftstrom. Wird der Schrank dichter verschlossen, steigen die Temperaturen. Öffnet man ihn zur Kühlung, sinkt die IP-Schutzart.

Die Lösung ist kein Kompromiss, sondern eine Ingenieursdisziplin: Richtig angewandte Belüftungssysteme mit IP-Klassifizierung in Verbindung mit einem Wärmemanagement ermöglichen es AIS-Schaltanlagengehäusen, die Schutzart IP54 oder höher zu erreichen und gleichzeitig sichere interne Betriebstemperaturen über den gesamten Lebenszyklus aufrechtzuerhalten.

Für Elektroingenieure, die Mittelspannungs-AIS-Schaltanlagen für Solarparks, Windkraftwerke oder Projekte zur Aufrüstung von Küstennetzen spezifizieren, ist diese Spannung nicht nur theoretisch. Sie entscheidet darüber, ob ein Schaltschrank fünf oder fünfundzwanzig Jahre in einer rauen Umgebung überlebt. In diesem Leitfaden werden der IEC-Rahmen, die Belüftungstechnik und der Aufrüstungspfad erläutert, damit Ihre nächste Schrankspezifikation den Konflikt löst, anstatt ihn zu verschieben.

Inhaltsübersicht

• Was bedeutet die IP-Bewertung für AIS-Schaltanlagengehäuse wirklich?
• Wie interagiert das Wärmemanagement mit der Schutzart des Gehäuses in Mittelspannungsanlagen?
• Wie wählt man IP-Schutzarten für AIS-Schaltanlagen in Anwendungen für erneuerbare Energien aus und aktualisiert sie?
• Was sind die häufigsten Fehler beim IP-Rating-Upgrade und ihre Konsequenzen für den Lebenszyklus?

Was bedeutet die IP-Bewertung für AIS-Schaltanlagengehäuse wirklich?

IP - Ingress Protection - ist definiert durch iec 60529¹, Er gilt für alle AIS-Schaltanlagen, die für seriöse industrielle Anwendungen oder Anwendungen im Bereich der erneuerbaren Energien verkauft werden. Der zweistellige Code ist kein Marketing-Etikett, sondern eine baumustergeprüfte Leistungserklärung, die genau angibt, was das Gehäuse aushalten kann und was nicht.

Die erste Ziffer (0-6) definiert den Schutz gegen feste Partikel. Die zweite Ziffer (0-9K) definiert den Schutz gegen das Eindringen von Flüssigkeiten. Für Mittelspannungs-AIS-Schaltanlagen reicht der praktisch relevante Bereich von IP3X - das Minimum für Innenraum-Schaltanlagen pro iec 62271-200² - durch IP54 und IP55 für raue Innen- und geschützte Außenbereiche, bis zu IP65 für vollständig staubdichte Installationen im Freien.

Die wichtigsten IP-Schutzarten und ihre Auswirkungen auf AIS-Schaltanlagen:

• IP31: Geschützt gegen feste Gegenstände >2,5 mm; Tropfwasser bei 15° Neigung - Standard für saubere, klimatisierte Innenräume
• IP41: Geschützt gegen feste Gegenstände >1 mm; Tropfwasser vertikal - typische Basislinie für AIS-Schaltanlagen für Innenräume gemäß IEC 62271-200 interne Klassifizierung
• IP54: Staubgeschützt (keine schädlichen Ablagerungen); Spritzwasser aus jeder Richtung - erforderlich für staubige Industrieumgebungen und die meisten Anwendungen in Umspannwerken für erneuerbare Energien
• IP55: Staubgeschützt; Niederdruck-Wasserstrahlen aus jeder Richtung - geeignet für den Einsatz in geschützten Außenbereichen oder zum Abspritzen
• IP65: Völlig staubdicht; Niederdruck-Wasserstrahlen - spezifiziert für Solarparks in der Wüste, Windkraftwerke an der Küste und tropische Netzausbauprojekte

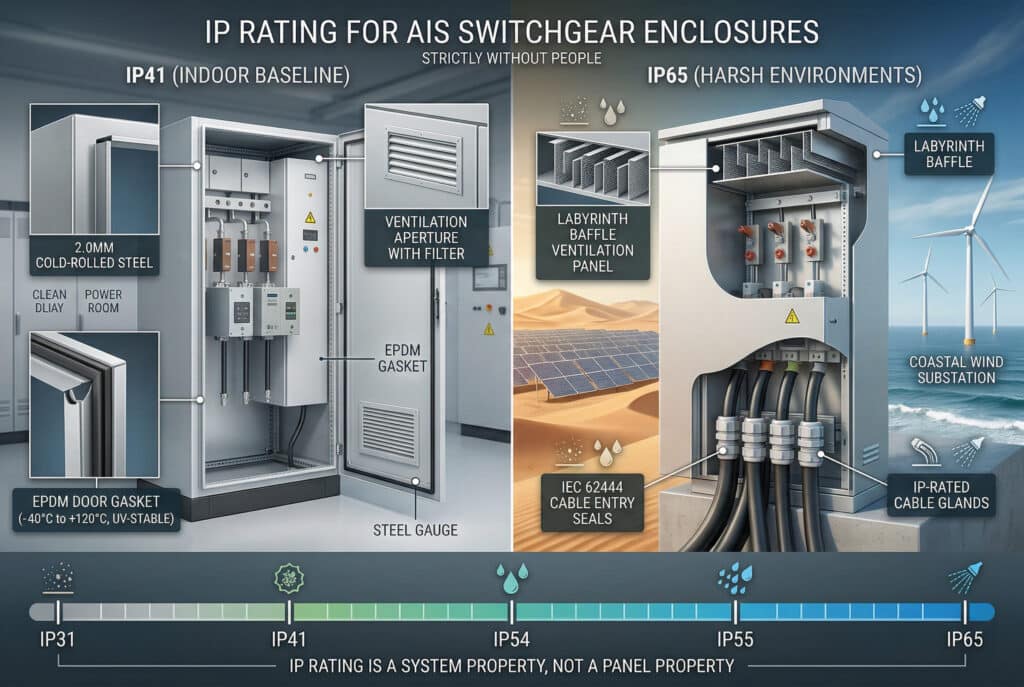

Strukturelle Elemente, die die IP-Schutzart von AIS-Schaltanlagen bestimmen:

• Gehäuse Stahlblechstärke: Mindestens 2,0 mm kaltgewalzter Stahl für strukturelle Steifigkeit unter IP55+ Dichtungsdruck
• Material der Türdichtung: epdm³ (Ethylen-Propylen-Dien-Monomer) Kautschuk - ausgelegt für einen Temperaturbereich von minus 40°C bis plus 120°C, UV-stabil für Außenanwendungen

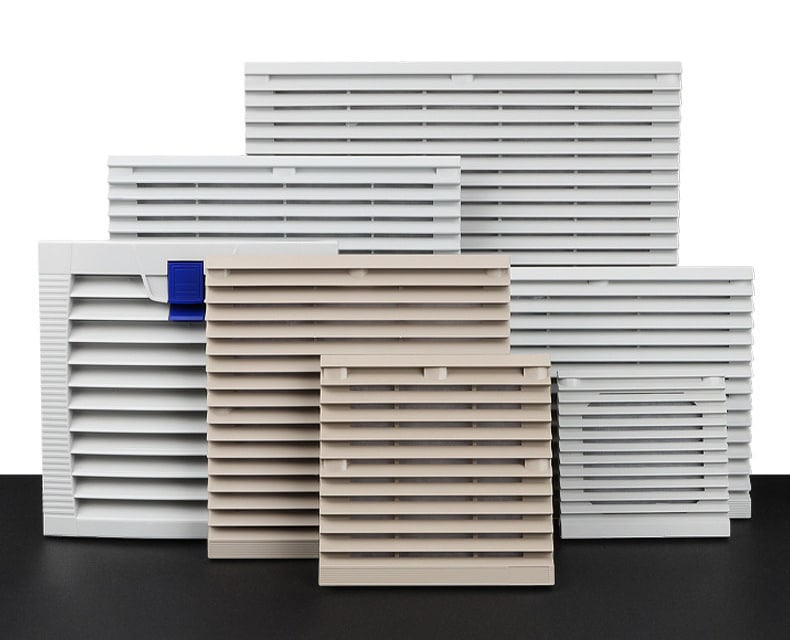

• Behandlung der Lüftungsöffnungen: Labyrinthfilter, Sintermetallfilter oder IP-geschützte Gebläsefiltereinheiten - die kritische Schnittstelle, an der IP und Luftstrom in Konflikt geraten
• Abdichtung der Kabeleinführung: IP-zertifizierte Kabelverschraubungen nach IEC 62444 - oft der schwächste Punkt in einem ansonsten gut abgedichteten Gehäuse
• Geltende Normen: IEC 60529 (IP-Klassifizierung), IEC 62271-200 (metallgekapselte MS-Schaltanlagen), IEC 62271-1 (allgemeine Anforderungen)

Die entscheidende Erkenntnis ist, dass die IP-Einstufung eine Systemeigenschaft, und nicht eine Eigenschaft der Schalttafel. Ein Schrank mit IP55-Türen und einer nicht abgedichteten Kabeleinführung ist kein IP55-Gehäuse - es ist ein IP1X-Gehäuse mit teuren Türen.

Wie interagiert das Wärmemanagement mit der Schutzart des Gehäuses in Mittelspannungsanlagen?

Der Konflikt zwischen IP-Einstufung und Luftstrom hat seine Wurzeln in der Thermodynamik. Jedes Ampere, das durch eine Sammelschiene fließt, jeder Schaltvorgang eines Vakuum-Leistungsschalters und jeder unter Spannung stehende Messwandler erzeugt Wärme. In einem standardmäßigen IP3X- oder IP4X-AIS-Schaltanlagengehäuse entweicht diese Wärme durch natürliche Konvektion über Lüftungsöffnungen an der Oberseite des Schranks. Werden diese Öffnungen abgedichtet, um die Schutzart IP54 oder höher zu erreichen, kann die Wärme nirgendwo hin - die Innentemperatur steigt, die Isolierung altert schneller und die Lebensdauer sinkt.

Die technische Lösung besteht nicht darin, sich zwischen IP und Luftstrom zu entscheiden - sie besteht darin Umgestaltung des Luftstroms so dass sie mit der erforderlichen IP-Ebene kompatibel ist.

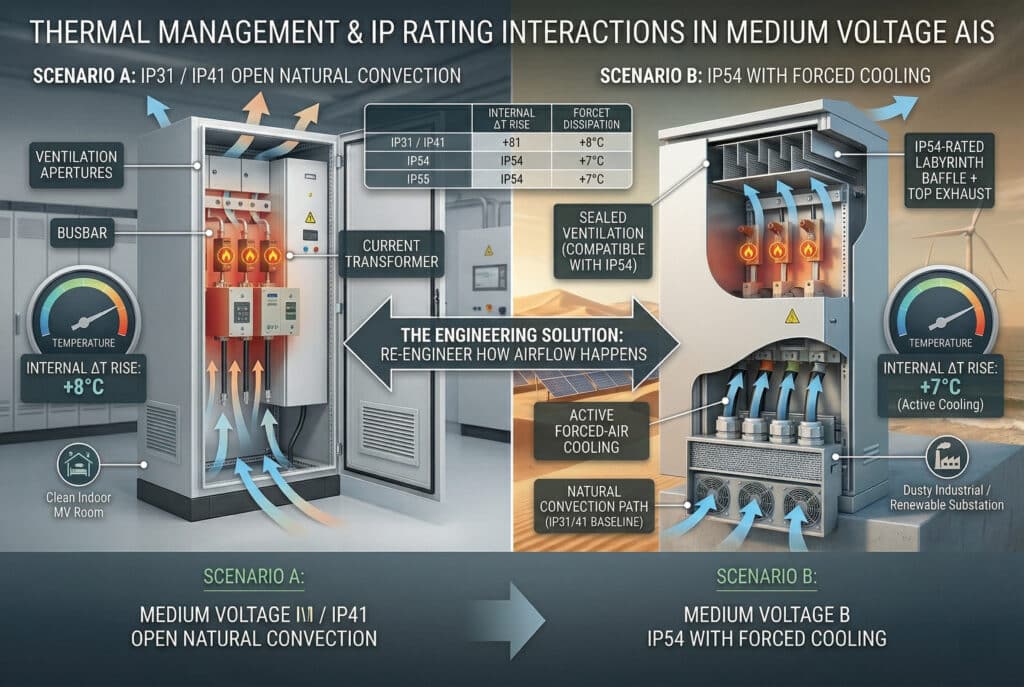

IP-Bewertung vs. Wärmemanagementstrategie für AIS-Schaltanlagen

IP-Ziel	Belüftung Methode	Typischer ΔT-Anstieg	Anwendbares Umfeld	IEC-Referenz
IP31 / IP41	Offene natürliche Konvektion	+8-12°C über der Umgebungstemperatur	Saubere MV-Räume	IEC 62271-200
IP54	Labyrinth-Schalldämpfer + Auspuff oben	+12-18°C über der Umgebungstemperatur	Staubige Industrie, Solaranlagen in Gebäuden	IEC 60529 + IEC 62271-1
IP54 mit Zwangskühlung	IP54 Lüfter-Filter-Einheit (Ansaugung unten / Ausblasung oben)	+6-10°C über der Umgebungstemperatur	Hochlast-Umspannwerke für erneuerbare Energien	IEC 60529 + IEC 60068-2
IP55	Versiegeltes Gehäuse + interner Wärmetauscher	+15-22°C über der Umgebungstemperatur	Küste, Abschwemmung, Windpark	IEC 60529
IP65	Versiegeltes Gehäuse + Luft-Luft- oder Luft-Wasser-Wärmetauscher	+18-25°C über Umgebungstemperatur	Solarenergie in der Wüste, Netzausbau in den Tropen	IEC 60529 + IEC 60721-3-4

Die Tabelle verdeutlicht den zentralen Kompromiss: Mit zunehmender IP-Einstufung steigt auch das thermische Delta-T über der Umgebungstemperatur, es sei denn, es wird eine aktive Kühlung eingeführt. Für Mittelspannungs-AIS-Schaltanlagen in Anwendungen für erneuerbare Energien - wo die Umgebungstemperaturen in Wüsten- oder Tropengebieten bereits 45-50 °C erreichen können - ist diese Delta-T-Berechnung nicht konservativ, sondern kritisch.

Kundengeschichte - EPC-Auftragnehmer, 50-MW-Wüstensolarpark, Nordafrika:

Ein EPC-Auftragnehmer spezifizierte eine Standard-IP41-AIS-Schaltanlage für eine 33-kV-Sammelschaltanlage für ein Solarprojekt in der Wüste. Während des ersten Betriebssommers stiegen die Innentemperaturen im Schaltschrank auf über 65 °C - weit über den Grenzwert von 40 °C für die Umgebungstemperatur, der in der Temperaturanstiegsprüfung nach IEC 62271-200 angenommen wurde. Drei Vakuum-Leistungsschaltermechanismen zeigten einen trägen Betrieb, und ein Stromwandler entwickelte eine Verfärbung der Isolierung.

Die Ursache dafür war ein Spezifikationsfehler: Die natürliche Konvektion nach IP41 war für eine gemäßigte Innenumgebung ausreichend, aber völlig unzureichend für ein versiegeltes, der Sonne ausgesetztes Außengehäuse bei 48°C Umgebungstemperatur.

Das Ingenieurteam von Bepto unterstützte eine Nachrüstung auf IP54 mit Gebläsefiltereinheiten (unterer Einlass, oberer Auslass, G4-Filterklasse gemäß EN 779), wodurch die interne Betriebstemperatur um 14 °C gesenkt und alle Komponenten wieder innerhalb ihres Nennwärmehaushalts gehalten werden konnten. Die nachgerüstete Anlage hat seitdem zwei volle Sommerzyklen ohne thermische Anomalien überstanden.

Wie wählt man IP-Schutzarten für AIS-Schaltanlagen in Anwendungen für erneuerbare Energien aus und aktualisiert sie?

Die Aufrüstung oder Spezifizierung von IP-Schutzarten für AIS-Schaltanlagen in Projekten für erneuerbare Energien und Netzausbau folgt einem strukturierten technischen Prozess. Die nachstehende Abfolge gilt unabhängig davon, ob Sie neue Geräte spezifizieren oder eine bestehende Anlage nachrüsten.

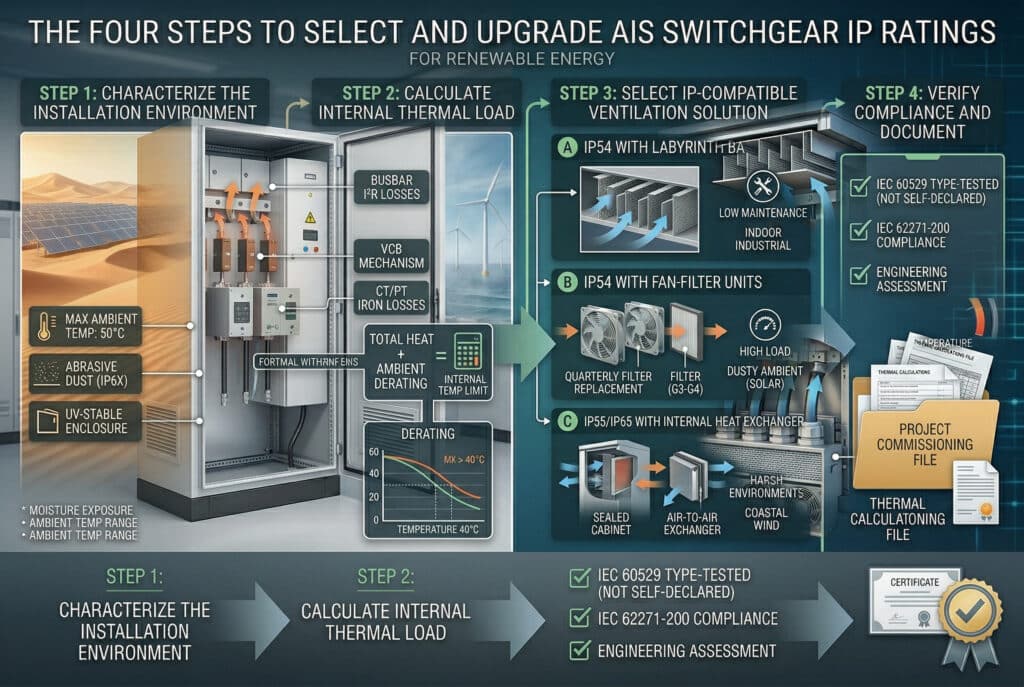

Schritt 1: Charakterisieren Sie die Installationsumgebung

• Bereich der Umgebungstemperatur: Rekordhöchstwert im Sommer und Tiefstwert im Winter - beide Extreme beeinflussen die Materialauswahl
• Staub- und Feinstaubbelastung: Unterscheidung zwischen leichtem Staub (IP5X ausreichend) und leitfähigem oder abrasivem Staub (IP6X erforderlich)
• Feuchtigkeitseinwirkung: Unterscheidung zwischen Spritzwasserrisiko (IP X4), Strahlwasserbelastung (IP X5) und Kondensationsrisiko (erfordert unabhängig von der IP-Einstufung eine Anti-Kondensationsheizung)
• Verschmutzungsgrad pro iec 60664-1⁴: PD3 für industrielle Umgebungen; PD4 für Außenbereiche oder stark kontaminierte Standorte - dies bestimmt die Anforderungen an die Kriechstrecke unabhängig von IP

Schritt 2: Berechnung der internen Wärmelast

• Summe aller wärmeerzeugenden Komponenten: I²R-Verluste der Sammelschiene, VCB-Mechanismus, Stromwandler/PT-Eisenverluste, Relais- und Messfeldlasten
• Wenden Sie den Korrekturfaktor für die Umgebungstemperatur gemäß IEC 62271-1 Klausel 4 an - für jede 1°C über 40°C Umgebungstemperatur verringern Sie die Dauerstromleistung um etwa 1%
• Bestimmen Sie, ob natürliche Konvektion, Zwangsbelüftung oder ein abgedichteter Wärmeaustausch erforderlich ist, um die Innentemperatur unter den thermischen Grenzen der Komponenten zu halten.

Schritt 3: Auswahl einer IP-kompatiblen Belüftungslösung

• IP54 mit Labyrinth-Schalldämpfern: Keine beweglichen Teile, wartungsfrei, geeignet für leicht staubige Umgebungen mit mäßiger thermischer Belastung - am besten geeignet für die Aufrüstung von industriellen AIS-Schaltanlagen in Innenräumen
• IP54 mit Lüfter-Filter-Einheiten: Aktiver Luftstrom, Filterklasse G3-G4, erfordert vierteljährlichen Filterwechsel - am besten geeignet für hochbelastete Umspannwerke für erneuerbare Energien mit staubiger Umgebung
• IP55/IP65 mit internem Wärmetauscher: Vollständig abgedichtetes Gehäuse, Wärmeübertragung durch die Gehäusewand über einen Luft-Luft-Austauscher - am besten geeignet für Windparks an der Küste, Solaranlagen in der Wüste und tropische Netzaufrüstungsprojekte

Schritt 4: Überprüfung der Einhaltung und Dokumentation

• Bestätigen Sie, dass die IP-Schutzart gemäß IEC 60529 typgeprüft ist und nicht vom Hersteller selbst deklariert wurde.
• Vergewissern Sie sich, dass Änderungen an der Belüftung die ursprüngliche IEC 62271-200-Baumusterprüfung nicht ungültig machen - jede bauliche Änderung an einem baumustergeprüften Gehäuse erfordert eine technische Bewertung
• Aufzeichnung aller thermischen Berechnungen und der IP-Upgrade-Dokumentation in der Inbetriebnahmeakte des Projekts als Referenz für den gesamten Lebenszyklus

Anwendungsszenarien:

• Solarpark MV-Sammelumspannwerk: Mindestens IP54, IP65 bevorzugt für Wüstenstandorte; Zwangsluft- oder Wärmetauscherkühlung; UV-stabile Gehäusebeschichtung
• Umspannwerk für Offshore- oder Küstenwindanlagen: IP55 mit Beschlägen aus Edelstahl; EPDM-Dichtungen; korrosionsbeständige Gebläsefiltereinheiten
• Upgrade des Industrienetzes: IP54 mit Labyrinth-Kulissen; Antikondensationsheizungen; Verschmutzungsgrad III Kriechstrecken
• Tropisches Projekt für erneuerbare Energien: IP54-IP65; Feuchtigkeitsüberwachung; Anti-Pilz-Innenbeschichtung; abgedichtete Kabeleinführungen

Was sind die häufigsten Fehler beim IP-Rating-Upgrade und ihre Konsequenzen für den Lebenszyklus?

Die Aufrüstung von AIS-Schaltanlagen auf eine höhere Schutzart schlägt auf vorhersehbare Weise fehl. Die folgenden Fehler tauchen immer wieder in Felduntersuchungen und Lebenszyklus-Fehleranalysen auf - jeder einzelne ist vermeidbar, jeder einzelne ist kostspielig, wenn er auftritt.

Checkliste für Installation und Upgrade

1. Stellen Sie sicher, dass die IP-Schutzart typgeprüft und nicht selbst deklariert ist. - fordern Sie das IEC 60529-Prüfzertifikat an; ein Datenblatt des Herstellers, in dem IP54 ohne Prüfbericht angegeben wird, ist kein Konformitätsdokument
2. Prüfen Sie alle Kabeleinführungen vor dem Einschalten - IP-geschützte Gehäuse mit nicht IP-geschützten Kabelverschraubungen erreichen die IP-Schutzart der schwächsten Durchdringung, nicht die Schutzart des Gehäuses.
3. Inbetriebnahme von Antikondensationsheizungen für alle IP55+-Gehäuse - versiegelte Gehäuse schließen während der Temperaturzyklen Feuchtigkeit ein; die Heizungen müssen vor dem Hauptstromkreis eingeschaltet werden, nicht danach
4. Aufstellung eines Zeitplans für die Filterwartung bei Projektübergabe - IP54-Gebläsefiltereinheiten mit verstopften G4-Filtern bieten weder einen ausreichenden IP-Schutz noch einen ausreichenden Luftstrom; beides zusammen fällt aus
5. Thermische Nachprüfung nach jeder Änderung des Gehäuses - das Hinzufügen von Kabeleinführungen, Relaistafeln oder Messgeräten nach der ursprünglichen thermischen Auslegung erhöht die interne Wärmebelastung und kann eine Verbesserung der Belüftung erfordern

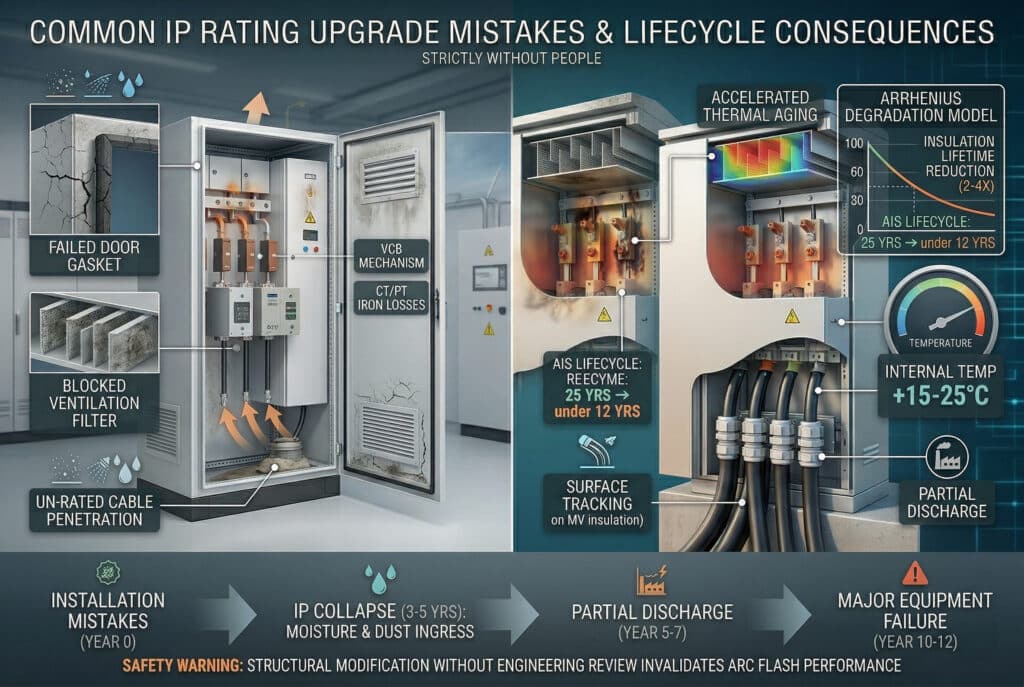

Häufige Fehler und Auswirkungen auf den Lebenszyklus

• Abdichtung von Lüftungsöffnungen ohne zusätzlichen Wärmeaustausch: Die Innentemperatur steigt um 15-25°C; die thermische Alterung der Isolierung beschleunigt sich um den Faktor 2-4 pro Arrhenius-Zersetzungsmodell⁵; Der Lebenszyklus von AIS-Schaltanlagen wurde von 25 Jahren auf unter 12 Jahre verkürzt.
• Verwendung von PVC-Türdichtungen anstelle von EPDM bei Außenanwendungen: PVC härtet aus und reißt bei Temperaturen unter -10°C und über 70°C; ein Versagen der Dichtung ermöglicht das Eindringen von Feuchtigkeit; die IP-Einstufung bricht unter den Bedingungen am Standort für erneuerbare Energien innerhalb von 3-5 Jahren zusammen
• Ignorieren von Kondenswasser in IP65-Gehäusen: Bei vollständig versiegelten Gehäusen mit Temperaturschwankungen sammelt sich Kondenswasser auf den Innenflächen an; ohne Antikondensationsheizungen beginnt die Oberflächenverfolgung auf den MV-Isolationskomponenten innerhalb einer Regenzeit
• Nachrüstung von IP-Upgrades ohne technische Überprüfung nach IEC 62271-200: Bauliche Veränderungen an typgeprüften AIS-Schaltanlagengehäusen können die Lichtbogeneindämmungsleistung außer Kraft setzen - eine Sicherheitsfolge, die weit über die IP-Konformität hinausgeht

Kundengeschichte - Beschaffungsmanager, Windpark Netz-Upgrade, Nordeuropa:

Ein Beschaffungsmanager, der die Aufrüstung einer 66-kV/11-kV-Windpark-Umspannstation beaufsichtigte, wandte sich an uns, nachdem er festgestellt hatte, dass die von einem früheren Anbieter gelieferten AIS-Schaltanlagen zwar mit IP54-Etiketten versehen waren, aber keine Dokumentation über die Typprüfung vorlagen. Bei der Inspektion vor Ort wurde festgestellt, dass alle Türen mit Standard-Schaumstoffdichtungen - und nicht mit EPDM-Dichtungen - versehen waren und die Kabeleinführungen nicht mit IP-zertifizierten Verschraubungen, sondern mit Kitt abgedichtet waren.

Nach achtzehn Monaten Betrieb in Küstennähe hatte das Eindringen von Feuchtigkeit zu Oberflächenkorrosion an den Sammelschienenhaltern und zu Teilentladungen an zwei Kabelendverschlüssen geführt. Die tatsächlich erreichte IP-Schutzart wurde mit IP32 bewertet - eine katastrophale Abweichung von der angegebenen IP54.

Bepto lieferte eine Ersatzanlage mit vollständiger IEC 60529-Typenzertifizierung, EPDM-Türdichtungen, Kabelverschraubungen der Schutzart IP55 und integrierten Antikondensationsheizungen. Die Ersatzinstallation hat nun drei vollständige jährliche Inspektionszyklen absolviert, ohne dass ein Eindringen von Feuchtigkeit festgestellt wurde.

Schlussfolgerung

Die Verbesserung der IP-Schutzart von AIS-Schaltanlagen ohne Beeinträchtigung des Luftstroms ist ein technisches Problem, für das es eine Reihe von Lösungen gibt - Labyrinthabweiser, IP-zertifizierte Lüfter-Filter-Einheiten und abgedichtete Wärmetauscher sind jeweils auf einen bestimmten Punkt des IP-versus-thermic-Spektrums ausgerichtet. Für Projekte im Bereich der erneuerbaren Energien und der Aufrüstung von Mittelspannungsnetzen, die in rauen Umgebungen betrieben werden, ist die richtige IP-Spezifikation, unterstützt durch den Nachweis der IEC 60529-Baumusterprüfung und ein diszipliniertes Wärmemanagementdesign, die Grundlage für eine 25-jährige Lebensdauer. Richtig versiegeln, richtig kühlen und dokumentieren - das ist die einzige IP-Upgrade-Strategie, die funktioniert.
