Einführung
Isolationsfehler in Mittelspannungsnetzen kündigen sich selten an - sie entstehen still und leise durch unangepasste Isolationsniveaus, übersehene Umweltbelastungen und Zubehör, das ohne angemessene Koordinationslogik ausgewählt wurde. Das Kernprinzip der Isolationskoordination besteht darin, sicherzustellen, dass jedes Zubehörteil in einem Mittelspannungsnetz Überspannungen in einer kontrollierten, vorhersehbaren Hierarchie standhält - die Geräte werden geschützt, bevor sie sich selbst schützen. Für Elektroingenieure und Beschaffungsmanager, die an einer 6-kV- bis 35-kV-Verteilungsinfrastruktur arbeiten, bedeutet ein Fehler ungeplante Ausfälle, kostspielige Ersatzbeschaffungen und ernsthafte Sicherheitsrisiken. In diesem Artikel werden die Grundprinzipien, Auswahlkriterien und die praktische Anwendung der Isolationskoordination speziell für MV-Netzzubehör - Isolatoren, Wanddurchführungen, Isolierzylinder und geformte Isolierkomponenten, die das Rückgrat einer zuverlässigen Stromverteilung bilden - erläutert.
Inhaltsübersicht
- Was ist Isolationskoordination und warum ist sie in MS-Netzen von Bedeutung?
- Wie sorgt das MV-Zubehör für Isolierleistung und Zuverlässigkeit?
- Wie wählt man das richtige Isolationsniveau für Netzinfrastrukturzubehör?
- Was sind die häufigsten Fehler bei der Installation, die die Koordinierung der Dämmung beeinträchtigen?

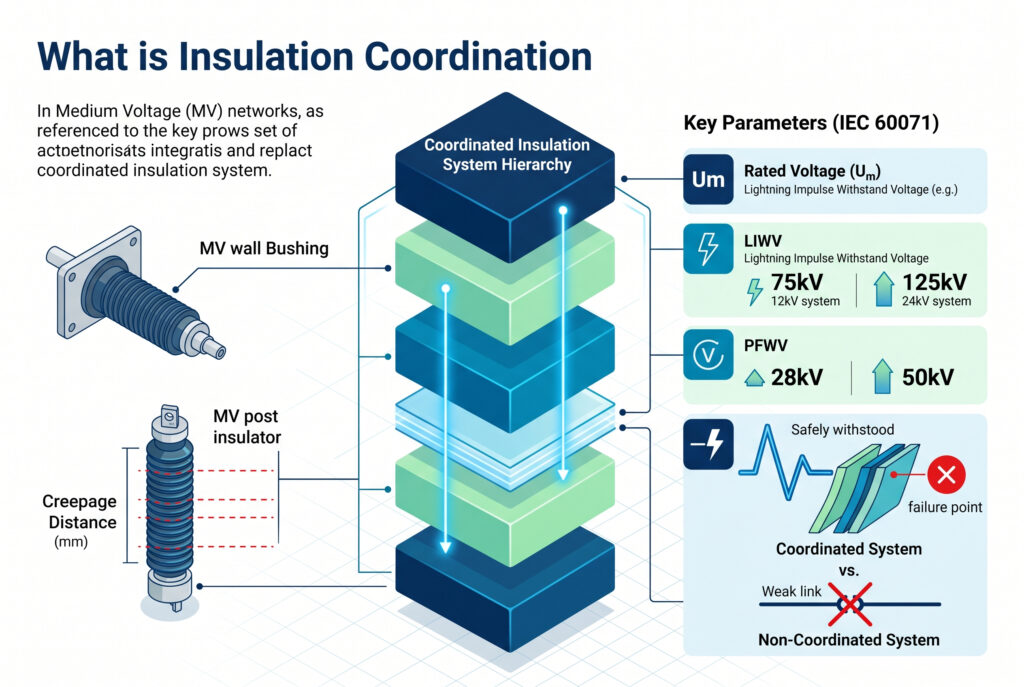

Was ist Isolationskoordination und warum ist sie in MS-Netzen von Bedeutung?
Dämmstoffkoordination ist der systematische Prozess der Auswahl und Abstimmung der dielektrische Festigkeit1 Fähigkeiten aller Zubehörteile innerhalb eines Mittelspannungsnetzes, so dass der schwächste Punkt unter normalen oder vorübergehenden Überspannungsbedingungen nie zu einem Ausfallpunkt wird.

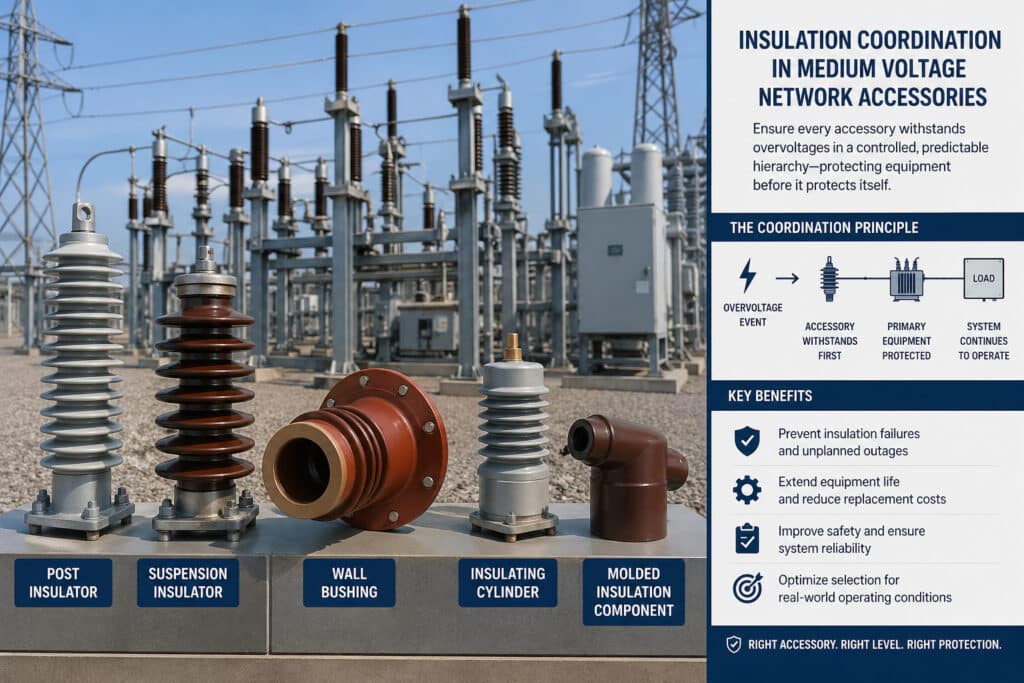

In der Praxis bedeutet dies, dass jedes Bauteil - von Wanddurchführungen über Isolierformteile bis hin zu Isolierzylindern - innerhalb einer definierten Spannungsfestigkeitshierarchie bewertet, geprüft und positioniert werden muss, die durch IEC 60071-12 (Isolationskoordination) und IEC 60071-2 (Anwendungsleitfaden).
Wichtige Parameter für das MV-Zubehör
- Nennspannung (Um): Höchste Systemspannung, typischerweise 7,2 kV, 12 kV, 17,5 kV, 24 kV oder 40,5 kV
- Netzfrequenz-Stehspannung (PFWV): Kurzzeitige AC-Prüfspannung (1 Minute)
- Blitzstoßfestigkeitsspannung (LIWV): Spitzenimpuls-Prüfspannung (1,2/50μs Wellenform)
- Kriechstrecke3: Minimale Oberflächenweglänge zwischen spannungsführenden und geerdeten Teilen (mm/kV)
- Grad der Verschmutzung: IEC 60815-Klassifizierung - leicht (I), mittel (II), schwer (III), sehr schwer (IV)
Anforderungen an die Isolierung
IEC-NormWie sieht es mit der Freigabe aus?
Die Kriechstrecke wird entlang der Oberfläche gemessen, Freigabe ist der kürzeste geradlinige Abstand in der Luft. Eine grobe Schätzung für den Abstand zwischen den Phasen in Mittelspannungsnetzen liegt normalerweise bei 220 mm (auf der Grundlage von Standard-Grundisolierungsniveaus).
Verwendete Entwurfsparameter
Referenzdaten- D = Mindestkriechstrecke (mm)
- Um = Höchste Systemspannung (kV rms)
- Un = System-Nennspannung (kV rms)
- Standard = IEC 60815 / IEC 60664-1
Standard-Isolationswerte für gängige MS-Leistungen
| Systemspannung (Um) | PFWV (kV) | LIWV (kV) | Min. Kriechstrecke (mm) |
|---|---|---|---|
| 7,2 kV | 20 | 60 | 120 |
| 12 kV | 28 | 75 | 200 |
| 24 kV | 50 | 125 | 400 |
| 40,5 kV | 95 | 185 | 630 |
Bei diesen Parametern handelt es sich nicht um optionale Richtwerte, sondern um die Mindestwerte, die jedes MS-Zubehörteil erfüllen muss, um an einem koordinierten Isolationssystem teilzunehmen. Die Auswahl von Zubehörteilen unterhalb dieser Grenzwerte, und sei es auch nur geringfügig, stellt eine Schwachstelle dar, die von transienten Überspannungen unweigerlich ausgenutzt wird.
Wie sorgt das MV-Zubehör für Isolierleistung und Zuverlässigkeit?
Die Isolierleistung von MV-Zubehör hängt von zwei ineinandergreifenden Faktoren ab: Materialauswahl und geometrisches Design. Zusammen bestimmen sie, wie effektiv ein Zubehörteil elektrischen Belastungen sowohl bei kontinuierlicher Betriebsspannung als auch bei transienten Überspannungsereignissen widersteht.

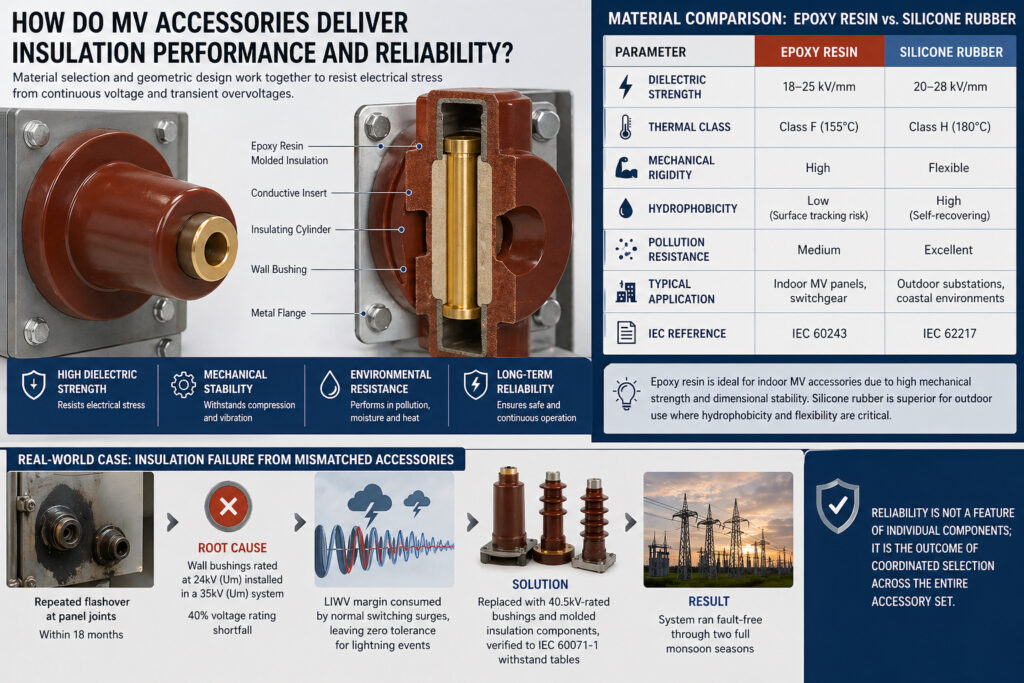

Materialvergleich: Epoxidharz vs. Silikongummi
| Parameter | Epoxidharz | Silikongummi |
|---|---|---|
| Dielektrische Festigkeit | 18-25 kV/mm | 20-28 kV/mm |
| Thermische Klasse | Klasse F (155°C) | Klasse H (180°C) |
| Mechanische Steifigkeit | Hoch | Flexibel |
| Hydrophobie | Gering (Risiko der Oberflächenverfolgung) | Hoch (selbst-erholend) |
| Widerstand gegen Verschmutzung | Mittel | Ausgezeichnet |
| Typische Anwendung | Innenraum-MV-Schalttafeln, Schaltanlagen | Umspannwerke im Freien, Küstenumgebungen |
| IEC-Referenz | IEC 60243 | IEC 62217 |
Epoxidharz ist aufgrund seiner Dimensionsstabilität und hohen mechanischen Festigkeit bei Druckbeanspruchung das vorherrschende Material für MV-Zubehör im Innenbereich - Isolierformteile, Isolierzylinder und Kontaktdosenkomponenten. Silikonkautschuk hingegen eignet sich hervorragend für Außenanwendungen oder Umgebungen mit hoher Verschmutzung, wo Hydrophobie4 und Flexibilität bei Temperaturschwankungen sind entscheidend.
Ein Fall aus der Praxis: Versagen der Isolierung durch falsches Zubehör
Einer unserer Kunden, ein regionaler EPC-Auftragnehmer, der in Südostasien eine ländliche 35-kV-Verteilung aufrüstete, erlebte innerhalb von 18 Monaten nach Inbetriebnahme wiederholte Überschläge an Schaltschrankverbindungen. Die Ursache: Wanddurchführungen mit einer Nennspannung von 24 kV (Um) waren aufgrund eines Beschaffungsfehlers in einem 35 kV (Um)-System installiert worden - eine Unterschreitung der Nennspannung von 40%. Die LIWV-Marge wurde durch normale Schaltüberspannungen vollständig aufgebraucht, so dass für Blitzereignisse keine Toleranz mehr bestand.
Nach dem Austausch aller Durchführungen und geformten Isolationskomponenten durch korrekt koordiniertes Zubehör mit 40,5 kV - verifiziert anhand der IEC 60071-1 Widerstandstabellen - lief das System zwei volle Monsunperioden lang fehlerfrei. Zuverlässigkeit ist keine Eigenschaft einzelner Komponenten, sondern das Ergebnis einer koordinierten Auswahl des gesamten Zubehörs.

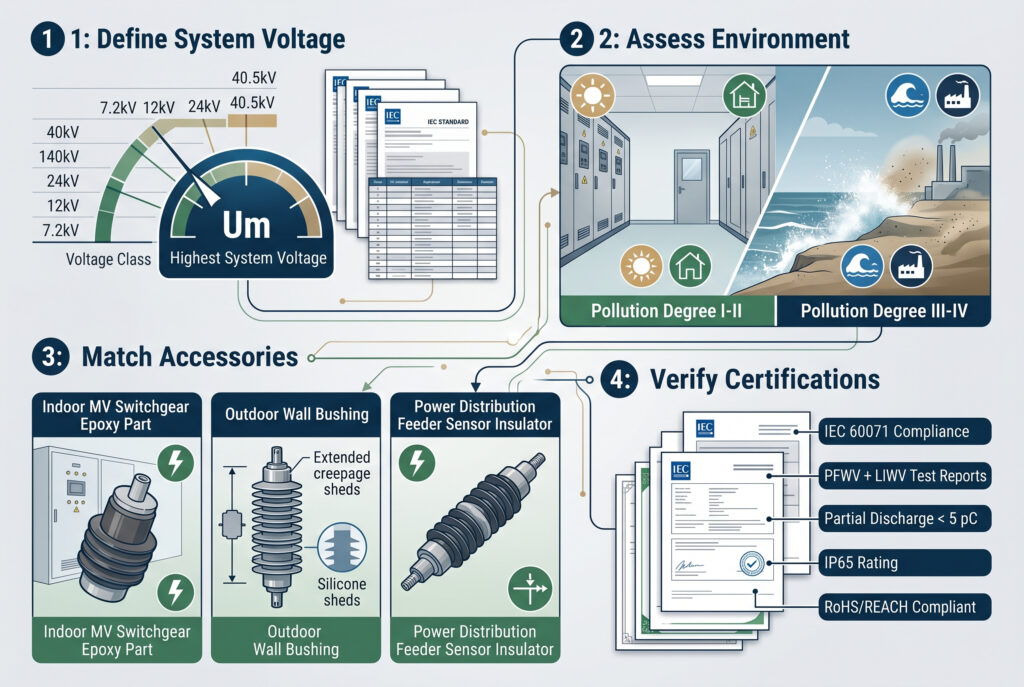

Wie wählt man das richtige Isolationsniveau für Netzinfrastrukturzubehör?
Die Auswahl des Isolationsniveaus für MS-Netzzubehör erfordert einen strukturierten, schrittweisen Ansatz, der die Netzspannung, die Umweltbelastung und die geltenden Normen berücksichtigt. Hier ist der Rahmen, den wir bei Bepto Electric empfehlen.
Schritt 1: Definieren der Systemspannungsklasse
- Identifizieren Sie die höchste Systemspannung (Um) - nicht Nennspannung
- Abbildung Um auf die Standard-Isolationsgradtabelle (IEC 60071-1, Tabelle 2)
- Bestätigen Sie, ob die Widerstandsfähigkeit nach Liste I oder Liste II auf der Grundlage des Überspannungsschutzes gilt.
Schritt 2: Bewertung der Umwelt- und Verschmutzungsbedingungen
- Innenbereich, saubere Umgebung: Verschmutzungsgrad I-II → Standard-Kriechstrecke
- Industriell oder an der Küste im Freien: Verschmutzungsgrad III → erhöhte Kriechfähigkeit (+25%)
- Schwerindustrie / Wüste / tropisch: Verschmutzungsgrad IV → erweiterte Kriechstrecke (+50%), Zubehör aus Silikonkautschuk berücksichtigen
- Temperaturbereich: Prüfen Sie, ob die Wärmeklasse des Isoliermaterials der Umgebung und der Erwärmung der Last entspricht.
Schritt 3: Anpassung des Zubehörs an das Anwendungsszenario
- Innenraum-MV-Schalttafeln: Epoxidharz-gegossene Isolierung, Isolierzylinder, Kontaktkastenkomponenten - ausgelegt für die gesamte Platte Um
- Anschlüsse für Außenstationen: Wanddurchführungen mit verlängerter Kriechstrecke, Silikonabdeckungen für Verschmutzungszonen
- Stromverteilungseinspeiser: Fühlerisolatoren und Stützisolatoren, die auf die Spannungsklasse des Abzweigs abgestimmt sind
- Aufrüstung der Netzinfrastruktur: Das gesamte Ersatzzubehör muss der ursprünglichen Isolationskoordination entsprechen oder diese übertreffen.
Schritt 4: Überprüfen von Zertifizierungen und Prüfberichten
- Einhaltung von IEC 60071-1 / IEC 60071-2
- Baumusterprüfberichte: PFWV + LIWV + Teilentladung5 Prüfung (< 5 pC bei 1,1 × Um/√3)
- IP-Schutzart für Gehäusezubehör: Mindestens IP65 für den Außenbereich, IP67 für überflutungsgefährdete Bereiche
- RoHS- und REACH-Konformität für Exportprojekte
Was sind die häufigsten Fehler bei der Installation, die die Koordinierung der Dämmung beeinträchtigen?
Selbst perfekt spezifiziertes Zubehör kann versagen, wenn es an Installationsdisziplin mangelt. Dies sind die vier schlimmsten Fehler, die wir bei Projekten für MV-Netze beobachten.
Checkliste für Installation und Wartung
- Überprüfen Sie die Nennwerte vor der Installation - Abgleich von Um, LIWV und Kriechstrecke mit den technischen Daten des Systems
- Prüfen von Zubehörflächen - Mikrorisse, Verunreinigungen oder das Eindringen von Feuchtigkeit in Epoxidoberflächen müssen vor dem Einbau beseitigt werden.
- Korrektes Anziehen von mechanischen Befestigungen - Übermäßiges Festziehen von Epoxidkomponenten führt zu inneren Spannungsbrüchen, die zu Teilentladungsstellen werden
- Isolationswiderstandsprüfung vor der Inbetriebnahme durchführen - mindestens 1000 MΩ bei 2,5 kV DC für Zubehör der Klasse 12 kV
- Teilentladungsmessung durchführen - Bestätigung < 5 pC bei Betriebsspannung vor dem Einschalten
Häufig zu vermeidende Fehler

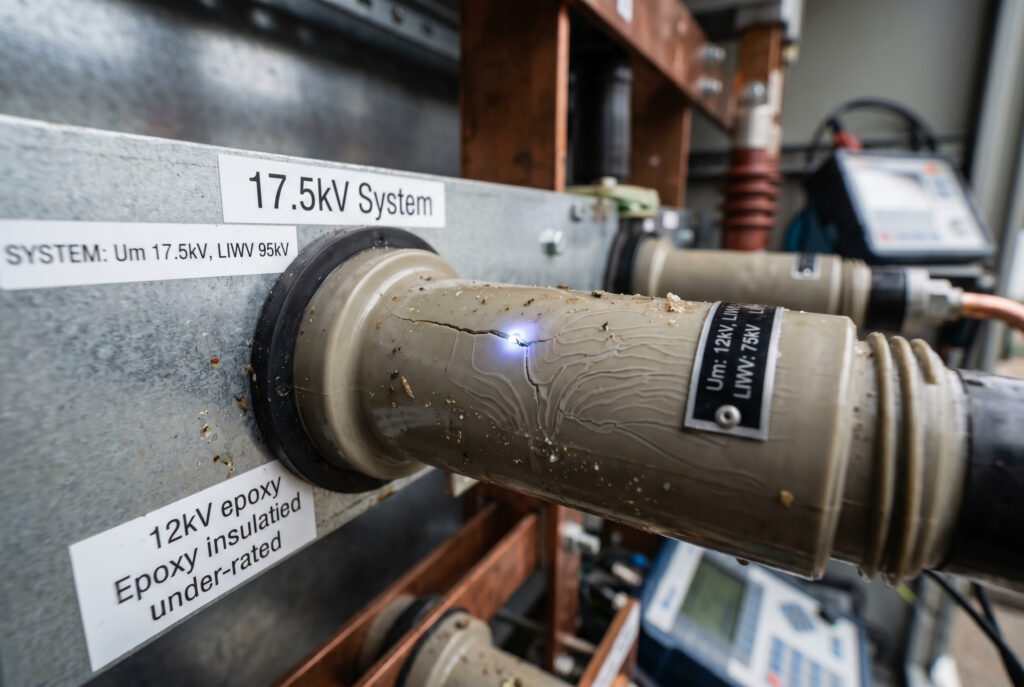

- Unterbewertung nach Spannungsklassen: Installation von 12-kV-Zubehör in einem 17,5-kV-System, weil “es nahe genug ist” - das ist es nicht
- Der Grad der Verschmutzung wird ignoriert: Die Festlegung einer Standard-Kriechstrecke in einem küstennahen Industriegebiet führt zu einer Oberflächenverfolgung innerhalb von 2-3 Jahren
- Mischen von Materialtypen ohne Koordination: Die Kombination von Epoxid- und Silikonzubehör mit unterschiedlichen Wärmeausdehnungskoeffizienten führt zu mechanischen Spannungen an den Grenzflächen
- Überspringen der Teilentladungsprüfung: TE-Werte über 10 pC deuten auf innere Hohlräume hin, die sich bei Impulsbelastung zu einem vollständigen Durchbruch der Isolierung ausweiten können.
- Kein regelmäßiger Wartungsplan: MV-Zubehör erfordert eine jährliche Sichtprüfung und eine 3-Jahres-Dielektrikumsprüfung, um die Integrität der Isolationskoordination über die gesamte Lebensdauer des Systems aufrechtzuerhalten.
Schlussfolgerung
Die Koordinierung der Isolierung ist keine einmalige Spezifikationsübung - sie ist eine Disziplin, die von der ersten Auswahl des Zubehörs bis zur Installation, Inbetriebnahme und langfristigen Wartung reicht. Für Mittelspannungsnetze muss jede Wanddurchführung, jedes Isolierformteil, jeder Isolierzylinder und jeder Sensorisolator innerhalb einer kohärenten Spannungsfestigkeitshierarchie ausgewählt werden, die sich an der Norm IEC 60071 orientiert. Die Zuverlässigkeit Ihrer Stromverteilungsinfrastruktur ist nur so stark wie die schwächste Isolierungsebene in der Kette. Bei Bepto Electric liefern wir vollständig koordinierte MV-Zubehörsätze mit kompletter Dokumentation der Typprüfung - denn eine richtige Isolationskoordination beim ersten Mal ist immer billiger als eine Reparatur nach einem Ausfall.
Häufig gestellte Fragen zur Isolationskoordination für MV-Netzzubehör
F: Worin besteht der Unterschied zwischen der Isolationskoordination und der einfachen Auswahl eines Hochspannungswertes für MS-Zubehör?
A: Die Koordinierung der Isolierung ist ein Ansatz auf Systemebene, der sicherstellt, dass alle Zubehörteile eine abgestimmte Widerstandshierarchie aufweisen. Die einfache Überdimensionierung einer Komponente ohne Koordinierung der anderen lässt immer noch Schwachstellen übrig, auf die Überspannungen treffen.
F: Wie bestimme ich die korrekte Kriechstrecke für MV-Zubehör in einer industriellen Umgebung an der Küste?
A: Wenden Sie die IEC 60815-Klassifizierung für den Verschmutzungsgrad III oder IV an. Für 12 kV Um in Gebieten mit starker Verschmutzung sollte die Mindestkriechstrecke 25-31 mm/kV betragen, wodurch sich die Gesamtkriechstrecke auf 300-372 mm für diese Spannungsklasse erhöht.
F: Kann Epoxidharz-MV-Zubehör im Freien in tropischen Umgebungen mit hoher Luftfeuchtigkeit verwendet werden?
A: Epoxidharz ist für die Verwendung im Freien nur in Verbindung mit geeigneten IP-geschützten Gehäusen geeignet. Für exponierte Außenanwendungen in tropischen oder küstennahen Gebieten wird Zubehör aus Silikonkautschuk mit selbstheilender Hydrophobie dringend empfohlen.
F: Welcher Teilentladungspegel ist für Isolationszubehör der 12-kV-Klasse während der Inbetriebnahmeprüfung zulässig?
A: Gemäß IEC 60270 darf die Teilentladung 5 pC bei 1,1 × Um/√3 (ca. 7,6 kV für ein 12-kV-System) nicht überschreiten. Werte über 10 pC weisen auf interne Defekte hin, die einen sofortigen Austausch des Zubehörs erfordern.
F: Wie oft sollte die Integrität der Isolationskoordination für in Betrieb befindliches MS-Zubehör überprüft werden?
A: Jährliche visuelle Inspektion auf Oberflächenverschmutzung, Spurbildung oder mechanische Beschädigung; vollständige Prüfung der dielektrischen Festigkeit und Teilentladung alle 3 Jahre oder nach jedem Systemfehler.
-
