Introducción
La presión normativa sobre el SF6 en los equipos de conmutación de alta tensión ha pasado de ser un debate político distante a una restricción activa de la adquisición: el Reglamento sobre gases fluorados de la Unión Europea1 y el progresivo endurecimiento de los requisitos de manipulación de SF6 en China, Japón y Corea del Sur están obligando a todas las decisiones de compra de aparamenta GIS en 2025 y años posteriores a abordar una cuestión que no existía en la generación anterior de diseño de subestaciones: ¿está la tecnología alternativa de gas ecológico que propone el fabricante de GIS realmente preparada para ofrecer el rendimiento de aislamiento, la fiabilidad de conmutación y la vida útil de 30 años que los GIS aislados con SF6 han demostrado durante décadas de funcionamiento de subestaciones de transmisión y distribución? La pregunta es especialmente aguda en los proyectos de conexión a la red de energías renovables -subestaciones de colectores eólicos marinos, subestaciones de evacuación solar a escala comercial y proyectos de mejora de la red que conectan la nueva generación renovable a la infraestructura de transmisión heredada-, donde la combinación de condiciones ambientales adversas, requisitos de alta fiabilidad y larga vida útil de los activos hace que la selección del gas aislante sea una decisión con consecuencias que se extienden mucho más allá de la fecha de puesta en servicio. Los ecogases alternativos -mezclas a base de fluoronitrilo (g³), mezclas a base de fluorocetona (g²), aire limpio y aire seco- están preparados para sustituir al SF6 en determinadas clases de tensión y condiciones de aplicación del GIS, pero aún no lo están en otras, y el error de ingeniería que produce la selección equivocada es tratar la preparación del ecogas como una cuestión binaria de sí o no, en lugar de una evaluación específica de la clase de tensión, específica de la aplicación y verificada por normas que adapte el nivel de madurez de la tecnología a los requisitos del proyecto. Para los desarrolladores de proyectos de energías renovables, los ingenieros de actualización de redes y los gestores de adquisiciones de SIG que navegan por la transición al SF6, esta guía ofrece una evaluación honesta y referenciada en las normas IEC que no ofrecen los materiales de marketing de la tecnología.
Índice
- ¿Cuáles son las tecnologías alternativas de gases ecológicos y cómo se comparan sus propiedades de aislamiento con las del SF6 en los conmutadores GIS?
- ¿Cuál es el nivel actual de preparación tecnológica de cada opción de ecogas en las distintas clases de tensión y condiciones de aplicación del SIG?
- ¿Cómo evaluar y especificar el SIG Eco-Gas para proyectos de energías renovables y actualización de redes?
- ¿Cuáles son las diferencias de instalación, mantenimiento y fin de vida útil entre los SIG Eco-Gas y SF6 en servicio?
¿Cuáles son las tecnologías alternativas de gases ecológicos y cómo se comparan sus propiedades de aislamiento con las del SF6 en los conmutadores GIS?
El SF6 ha dominado el aislamiento de los SIG durante cinco décadas porque su combinación de rigidez dieléctrica, capacidad para apagar arcos, estabilidad térmica e inercia química no ha sido igualada por ningún otro gas alternativo. Los gases ecológicos alternativos que se han comercializado sacrifican una o varias de estas propiedades a cambio de una reducción drástica de los costes. potencial de calentamiento global2 - y comprender con precisión qué propiedades se sacrifican, y en qué medida, es la base de la evaluación de la preparación.
Base de referencia del aislamiento con SF6
El SF6 a la presión de funcionamiento estándar (0,4-0,5 MPa absolutos) proporciona:
- Rigidez dieléctrica389 kV/mm a 0,1 MPa, aproximadamente 2,5 veces la presión del aire.
- Capacidad de interrupción del arco: Conductividad térmica 0,013 W/m-K a 20°C; la capacidad de interrupción del arco varía con la presión.
- Potencial de calentamiento global (PCG): 23.500× CO₂ en 100 años (IE5): el motor regulador de la sustitución.
- Temperatura de licuefacción: -64°C a 0,5 MPa - sin riesgo de licuefacción en entornos de subestación estándar
Las cuatro familias de tecnologías Eco-Gas
Tecnología 1 - Mezclas a base de fluoronitrilo (g³: C4F7N + CO2 o C4F7N + CO2 + O2):
Desarrollado por ABB/Hitachi Energy bajo la marca g³; también disponible de otros fabricantes como mezclas de fluoronitrilo:
- Rigidez dieléctrica: 95-100% de SF6 a presión equivalente - el rendimiento más similar
- GWP: < 1 (GWP del componente C4F7N = 2.100; diluido en CO2 a < 1 GWP de la mezcla)
- Apagado del arco: Comparable al SF6 a media tensión; capacidad reducida a tensión de transmisión
- Temperatura de licuefacción: -25°C a -15°C según la proporción de la mezcla - riesgo de licuefacción en climas fríos
- Productos de descomposición: El C4F7N se descompone bajo energía de arco a perfluoroisobutileno4 (PFIB) - toxicidad aguda en concentraciones inferiores a ppm; requiere el mismo protocolo de gestión de productos en descomposición que el SF6
Tecnología 2 - Mezclas a base de fluorocetona (g²: C5F10O + aire o C5F10O + N2):
Desarrollado por 3M/ABB bajo la marca g²; fluorocetona (Novec 4710) mezclada con aire seco o nitrógeno:
- Rigidez dieléctrica: 70-80% de SF6 a presión equivalente - requiere una presión de funcionamiento superior o una caja más grande.
- GWP: < 1 (C5F10O GWP = 1; mezcla GWP < 1)
- Atenuación del arco: Limitada - adecuada principalmente para la conmutación por corte de carga, no para la interrupción de faltas de alta intensidad a la tensión de transmisión.
- Temperatura de licuefacción: -10°C a 0°C a presión de funcionamiento estándar - riesgo de licuefacción significativo en climas templados y fríos.
Tecnología 3 - Aire limpio (aire seco comprimido, CDA):
Aire seco comprimido a 0,5-0,8 MPa absolutos:
- Rigidez dieléctrica: 35-40% de SF6 a presión equivalente - requiere una envolvente significativamente mayor o una presión más alta.
- PCA: Cero
- Apagado del arco: Limitado a la conmutación por corte de carga a media tensión; no es adecuado para la interrupción de fallos del disyuntor a alta corriente.
- Temperatura de licuefacción: No aplicable - no hay riesgo de licuefacción a ninguna temperatura de funcionamiento.
Tecnología 4 - Mezclas de aire seco / N2:
Mezclas de nitrógeno y oxígeno o nitrógeno puro a presión elevada:
- Rigidez dieléctrica: 30-38% de SF6 - mayor penalización por tamaño de caja
- PCA: Cero
- Apagado del arco: Adecuado sólo para aplicaciones de seccionadores e interruptores de puesta a tierra, no para interrupción de fallos de disyuntores.
Tabla comparativa de prestaciones de Eco-Gas
| Propiedad | SF6 | g³ (Fluoronitrilo) | g² (Fluorocetona) | Aire limpio | N2 seco |
|---|---|---|---|---|---|
| Rigidez dieléctrica frente a SF6 | 100% | 95-100% | 70-80% | 35-40% | 30-38% |
| GWP (100 años) | 23,500 | < 1 | < 1 | 0 | 0 |
| Interrupción por fallo de CB | Completo | Total (MT) / Parcial (AT) | Limitado | No | No |
| Riesgo de licuefacción | Ninguno | Moderada (< -15°C) | Alta (< 0°C) | Ninguno | Ninguno |
| Productos de descomposición tóxicos | Sí | Sí (PFIB) | Mínimo | Ninguno | Ninguno |
| Tamaño de la caja frente a SF6 | 1.0× | 1.0-1.1× | 1.2-1.4× | 1.8-2.2× | 2.0-2.5× |
| Disponibilidad comercial | Maduro | MV: maduro; HV: limitado | MV: limitado | MV: disponible | MV: disponible |

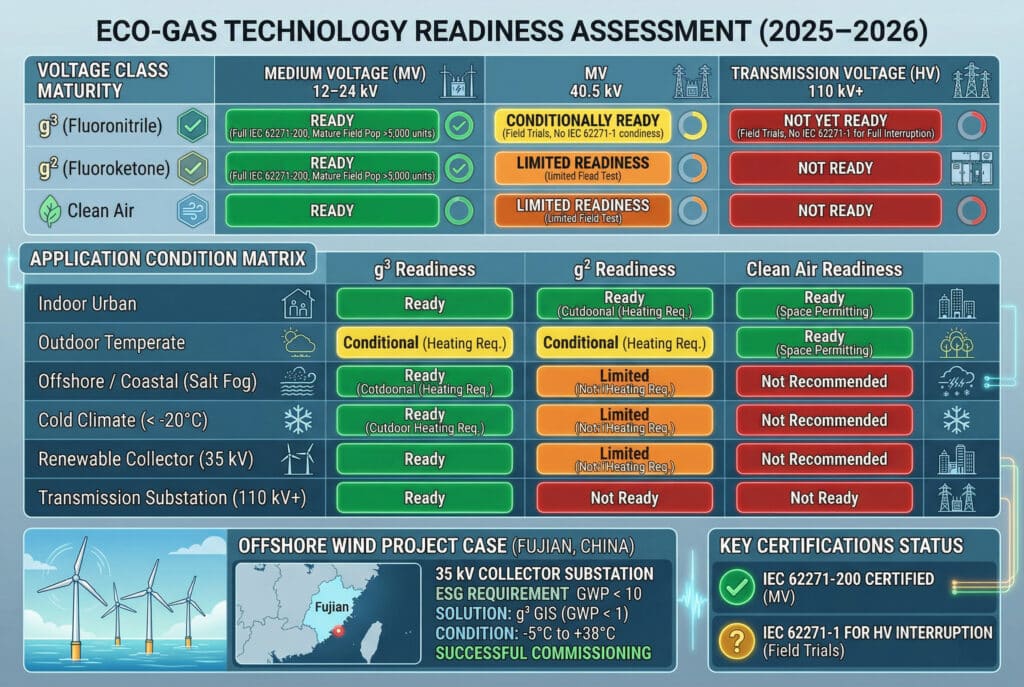

¿Cuál es el nivel actual de preparación tecnológica de cada opción de ecogas en las distintas clases de tensión y condiciones de aplicación del SIG?
El grado de preparación de la tecnología no es uniforme en toda la familia de eco-gas: varía según la clase de tensión, el tipo de aplicación y el estado de certificación de las normas IEC del producto específico que se está evaluando. La evaluación de la preparación que figura a continuación refleja el estado del despliegue comercial y de la certificación de la CEI en 2025-2026.
Preparación por clase de tensión
GIS de media tensión de 12 kV y 24 kV:
Esta es la clase de tensión en la que los GIS ecogas han alcanzado una auténtica madurez comercial: varios fabricantes ofrecen GIS de g³ y aire limpio a 12 kV y 24 kV con plena IEC 62271-2005 certificación de pruebas de tipo, poblaciones de instalaciones sobre el terreno que superan las 5.000 unidades e historiales de servicio de entre 5 y 10 años en aplicaciones de servicios públicos europeas y asiáticas:
- g³ fluoronitrilo GIS a 12-24 kV: Listo: certificación IEC completa, cadena de suministro madura, rendimiento de campo probado
- GIS de aire limpio a 12-24 kV: Listo con la advertencia del tamaño de la caja - 80-120% ocupa más espacio que el GIS SF6; aceptable para subestaciones de nueva construcción con espacio disponible; problemático para la adaptación a salas GIS SF6 existentes.
- g² fluoroketona GIS a 12-24 kV: Condicionalmente listo - limitado a climas en los que la temperatura ambiente no descienda por debajo de -5°C; el riesgo de licuefacción requiere el calentamiento del recinto en climas templados.
40,5 kV GIS:
El despliegue comercial a 40,5 kV está menos maduro: los principales fabricantes disponen de productos g³ con certificación IEC 62271-200, pero las poblaciones de instalación sobre el terreno son menores y los historiales de servicio más cortos que a 12-24 kV:
- g³ fluoronitrilo GIS a 40,5 kV: Condicionalmente listo - certificado IEC; población de campo limitada; especificar con garantía ampliada y garantía de funcionamiento del fabricante.
- GIS de aire limpio a 40,5 kV: disponibilidad limitada - la penalización por el tamaño de la carcasa (2× SF6) dificulta las aplicaciones de nueva construcción; las aplicaciones de modernización generalmente no son viables.
110 kV y superiores:
A la tensión de transmisión, el grado de preparación del eco-gas GIS disminuye significativamente: las exigencias de extinción de arcos de la interrupción de la corriente de defecto a 110 kV y superiores superan la capacidad actual de las tecnologías de fluorocetona y aire limpio, y el fluoronitrilo g³ a la tensión de transmisión se encuentra en fase de prueba sobre el terreno y no de despliegue comercial:
- g³ a 110 kV+: Todavía no está listo para la especificación estándar - ensayos de campo en curso; no hay certificación de ensayo de tipo IEC 62271-1 para el servicio de interrupción total de averías a 110 kV a partir de 2025.
- Todos los demás ecogases a 110 kV+: No listo - limitación fundamental de la extinción del arco
Preparación por condición de aplicación
Un caso de cliente: Un promotor de un proyecto de conexión a la red de energía eólica marina en Fujian, China, se puso en contacto con Bepto para evaluar el GIS de gas ecológico para la subestación colectora de 35 kV que da servicio a un parque eólico marino de 300 MW. La especificación del proyecto requería un gas aislante GIS con GWP < 10 para cumplir los compromisos ESG del proyecto con el consorcio de financiación. El equipo de ingeniería de aplicaciones de Bepto evaluó las condiciones del emplazamiento (rango de temperatura ambiente de -5 °C a +38 °C, entorno de niebla salina, certificación de ensayo de tipo completo IEC 62271-200 requerida) y recomendó un GIS de fluoronitrilo g³ a 35 kV con calefacción anticondensación de la envolvente especificada para la condición de temperatura mínima de -5 °C. La temperatura de licuefacción de la mezcla de g³ especificada (-18 °C a presión de funcionamiento) proporcionaba un margen adecuado por encima de la temperatura mínima del emplazamiento. El proyecto se especificó y adquirió con g³ GIS; la puesta en servicio se completó sin problemas relacionados con el gas. El cumplimiento del GWP se documentó para el informe de financiación ESG.
| Aplicación | g³ Preparación | g² Preparación | Preparación para un aire limpio |
|---|---|---|---|
| Subestación urbana interior (12-24 kV) | Listo | Condicional | Listo (si el espacio lo permite) |
| Subestación exterior, clima templado | Condicional (requiere calefacción) | No recomendado | Listo |
| Mar adentro / costa (niebla salina) | Listo con caja sellada | No recomendado | Listo |
| Clima frío (< -20°C ambiente) | No recomendado | No recomendado | Listo |
| Colector de energía renovable (35 kV) | Condicional | No recomendado | Limitado |
| Subestación de transmisión (110 kV+) | No está listo | No está listo | No está listo |

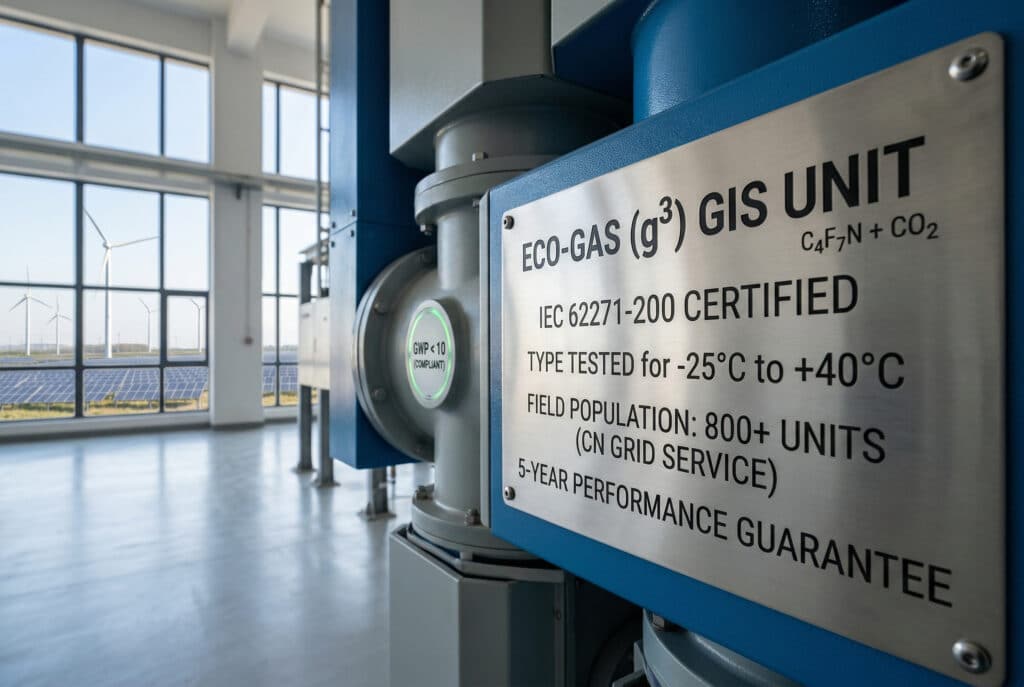

¿Cómo evaluar y especificar el SIG Eco-Gas para proyectos de energías renovables y actualización de redes?
Paso 1: Definir los requisitos reglamentarios y de ESG
- Confirme la normativa aplicable al SF6 en la jurisdicción del proyecto: calendario de reducción progresiva del Reglamento sobre gases fluorados de la UE, equivalente nacional o requisito ESG específico del proyecto.
- Determinar el GWP máximo permitido: el Reglamento de gases fluorados de la UE prohíbe los nuevos SIG con SF6 a partir de 2030 para las clases de tensión en las que se disponga de alternativas; los requisitos de financiación de los SIG suelen especificar GWP < 10 o GWP < 1.
- Documentar los requisitos reglamentarios en el pliego de condiciones del proyecto: se trata de la restricción no negociable que impulsa la selección del ecogas.
Paso 2: Evaluar las condiciones climáticas del emplazamiento frente al riesgo de licuefacción
- Determine la temperatura ambiente mínima en el lugar de instalación a partir de los registros meteorológicos: utilice la mínima de 1 en 50 años, no la mínima invernal media.
- Comparar la temperatura mínima del emplazamiento con la temperatura de licuefacción de cada gas ecológico candidato a la presión de funcionamiento especificada.
- Para el fluoronitrilo g³: exigir al fabricante que confirme la temperatura de licuefacción de la relación de mezcla específica a la presión de funcionamiento especificada; la relación de mezcla afecta a la temperatura de licuefacción en ±8 °C.
Paso 3: Verificar la certificación de las normas CEI
Exigir las siguientes certificaciones para cada producto eco-gas GIS presentado para su evaluación:
- Certificado de ensayo de tipo IEC 62271-200: confirma el rendimiento de todo el conjunto de aparamenta, incluido el sistema de aislamiento eco-gas.
- Prueba de resistencia dieléctrica IEC 62271-1 en la clase de tensión especificada con el gas ecológico a la presión mínima de funcionamiento: confirma el rendimiento dieléctrico en la peor condición de gas.
- Prueba de interrupción de corriente de cortocircuito IEC 62271-100 para compartimentos de disyuntores - confirma la capacidad de interrupción de fallos con el eco-gas
Paso 4: Evaluar la población de campo y el historial de servicio del fabricante
Un segundo caso de cliente: Un responsable de compras de un contratista EPC de mejora de la red en Zhejiang, China, se puso en contacto con Bepto para evaluar tres propuestas competidoras de GIS de gases ecológicos para la mejora de una subestación de distribución urbana de 10 kV. Dos propuestas ofrecían GIS de fluoronitrilo g³; una ofrecía GIS de aire limpio. La evaluación de Bepto identificó que una de las propuestas de g³ carecía de la certificación de ensayo de tipo IEC 62271-200 para la proporción de mezcla específica especificada: el fabricante había certificado una proporción de mezcla diferente y extrapolaba la certificación al producto propuesto. La propuesta de aire limpio requería una sala de conmutación 95% más grande que la sala SF6 GIS existente, lo que era físicamente incompatible con las limitaciones del proyecto de modernización. La segunda propuesta de g³ contaba con la certificación IEC 62271-200, más de 800 unidades en servicio en China y una garantía de funcionamiento de 5 años. Bepto recomendó y suministró el GIS g³ certificado; el proyecto se puso en marcha en la fecha prevista.
¿Cuáles son las diferencias de instalación, mantenimiento y fin de vida útil entre los SIG Eco-Gas y SF6 en servicio?
Diferencias de instalación
- Procedimiento de llenado de gas: las mezclas de eco-gas g³ y g² requieren un equipo de manipulación de gas específico - las unidades de recuperación de SF6 no pueden utilizarse para eco-gas; especifique el equipo de llenado compatible con eco-gas en el plan de instalación del proyecto.
- Verificación de la relación de mezcla: g³ y g² son mezclas gaseosas; verifique la relación de mezcla tras el llenado utilizando el analizador de gases especificado por el fabricante; una relación de mezcla incorrecta afecta tanto al rendimiento dieléctrico como a la temperatura de licuefacción.
- Calefacción del recinto: las instalaciones de g³ y g² en climas con una temperatura ambiente mínima inferior a 15 °C de la temperatura de licuefacción requieren calefactores anticondensación; especifique la capacidad del calefactor, el punto de ajuste del termostato y la fuente de alimentación en el diseño de la instalación.

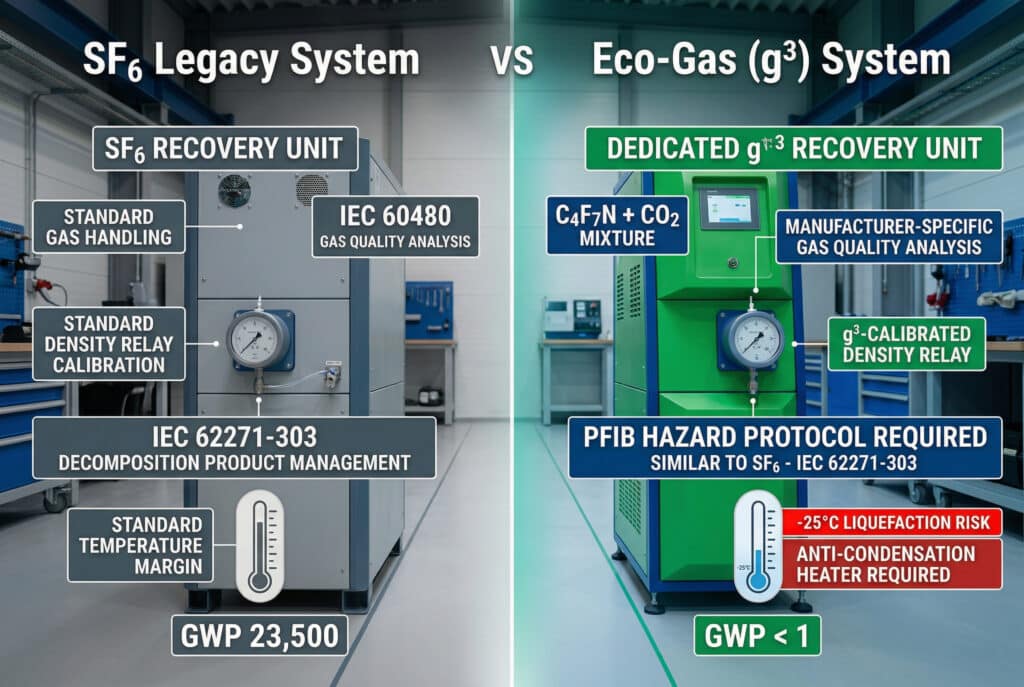

Diferencias de mantenimiento
| Actividad de mantenimiento | SIG SF6 | g³ Eco-Gas GIS | SIG Aire Limpio |
|---|---|---|---|
| Comprobación anual de la densidad del gas | Relé de densidad - estándar | Relé de densidad - eco-gas calibrado | Manómetro - estándar |
| Recuperación de gas antes del mantenimiento | Unidad de recuperación de SF6 | Unidad específica de recuperación de eco-gas | Venteo a la atmósfera (GWP cero) |
| Gestión de productos de descomposición | Protocolo completo IEC 62271-303 | Similar a SF6 - Peligro PFIB | No es necesario |
| Análisis de la calidad del gas | IEC 60480 | Protocolo específico del fabricante | No es necesario |
| Información reglamentaria | Auditoría anual SF6 | Reducido - GWP < 1 | No es necesario |
Errores comunes de especificación que hay que eliminar
- Error 1 - Especificación del SIG de gas ecológico sin evaluación climática: el riesgo de licuefacción de g³ y g² en climas fríos es un modo de fallo que pone fin al servicio - nunca especifique sin confirmar el margen de temperatura de licuefacción con respecto a la temperatura mínima del emplazamiento.
- Error 2 - Aceptar la certificación de gases ecológicos extrapolada de una relación de mezcla diferente: La certificación de ensayo de tipo IEC es específica de la relación de mezcla: exija el certificado para la relación de mezcla exacta que se suministra.
- Error 3 - Asumir que el eco-gas elimina todos los riesgos de los productos de descomposición: el fluoronitrilo g³ se descompone en PFIB bajo energía de arco - el mismo protocolo de gestión de productos de descomposición tóxicos requerido para el SF6 se aplica al g³; el aire limpio es el único eco-gas que elimina este riesgo por completo.
- Error 4 - Especificación de eco-gas GIS a 110 kV sin prueba de tipo de interrupción de fallo confirmada: A partir de 2025, ningún eco-gas ha obtenido la certificación completa de tipo de prueba de interrupción de fallos IEC 62271-100 a 110 kV - especificar eco-gas a la tensión de transmisión sin esta certificación crea un riesgo contractual y técnico que el proyecto no puede absorber.
Conclusión
Los gases ecológicos alternativos están preparados para sustituir al SF6 en los conmutadores GIS a 12 kV y 24 kV en la mayoría de las condiciones de aplicación, condicionalmente preparados a 35-40,5 kV en climas moderados con una disciplina de especificación adecuada, y aún no preparados a 110 kV y superiores para un servicio completo de interrupción de fallos. Los proyectos de energías renovables y de mejora de la red que pondrán en servicio la mayor parte de los conmutadores GIS en la próxima década se sitúan predominantemente en el rango de tensión de 12-40,5 kV, en el que la preparación para el ecogas es real, pero sólo cuando la especificación aplique la certificación de pruebas de tipo IEC 62271-200 para la proporción exacta de mezcla, el margen de temperatura de licuefacción verificado climáticamente y las pruebas de población de campo del fabricante que distinguen la tecnología realmente preparada de la tecnología comercializada como una aspiración. Especifique el eco-gas GIS en la clase de tensión en la que se confirme la certificación IEC, verifique el margen de temperatura de licuefacción con respecto a la temperatura mínima de 1 en 50 años de su emplazamiento, exija protocolos de gestión de productos de descomposición para las instalaciones de g³ y exija pruebas de población de campo de al menos 500 unidades en condiciones de servicio comparables, porque la transición al eco-gas que sirve a su proyecto de energía renovable es la que se basa en un rendimiento verificado, no en la urgencia normativa que hace comercialmente atractivas las afirmaciones no verificadas.
Preguntas frecuentes sobre la aparamenta GIS de ecogas alternativo
P: ¿Qué gas ecológico alternativo al SF6 ofrece el mejor rendimiento dieléctrico en aparamenta GIS y está certificado actualmente según la norma IEC 62271-200 para aplicaciones de media tensión?
A: la mezcla de fluoronitrilo g³ (C4F7N + CO2) proporciona 95-100% de resistencia dieléctrica de SF6 y cuenta con la certificación de pruebas de tipo IEC 62271-200 a 12-24 kV de múltiples fabricantes: la alternativa de SF6 más madura técnicamente para GIS de media tensión.
P: ¿Por qué el gas ecológico g² a base de fluorocetona presenta un riesgo de licuefacción en las instalaciones SIG de clima templado y qué medida de especificación mitiga este riesgo?
R: La temperatura de licuefacción de g² es de -10 °C a 0 °C a la presión de funcionamiento estándar; especifique una calefacción anticondensación de la carcasa con un punto de ajuste del termostato 10 °C por encima de la temperatura de licuefacción y confirme que la temperatura mínima del emplazamiento de 1 en 50 años proporciona un margen adecuado.
P: ¿La sustitución del SF6 por el eco-gas fluoronitrilo g³ elimina los requisitos de gestión de productos tóxicos de descomposición de la norma IEC 62271-303 para el mantenimiento del SIG?
R: No - el g³ se descompone bajo la energía del arco en perfluoroisobutileno (PFIB), que es agudamente tóxico en concentraciones inferiores a ppm; el protocolo completo de gestión de productos de descomposición IEC 62271-303, incluida la recuperación de gas, el EPI y la colocación de adsorbente, se aplica al mantenimiento del GIS de g³ de forma idéntica al SF6.
P: ¿Existen gases ecológicos alternativos certificados según la norma IEC 62271-100 para el servicio de interrupción total de corriente de defecto en disyuntores GIS de 110 kV y superiores?
R: A partir de 2025, ningún eco-gas ha obtenido la certificación completa de tipo de prueba de interrupción de fallos IEC 62271-100 a 110 kV - el eco-gas GIS a tensión de transmisión sigue en fase de prueba de campo; el SF6 sigue siendo el único medio de aislamiento certificado para el servicio de interrupción de fallos de disyuntores GIS a 110 kV.
P: ¿Qué certificación de la norma IEC debe verificarse para que un producto eco-gas GIS confirme que el rendimiento dieléctrico se ha probado con la proporción exacta de mezcla de gases que se suministra al proyecto?
R: Certificado de ensayo de tipo IEC 62271-200 - debe especificar la proporción exacta de mezcla (por ejemplo, porcentaje de C4F7N en portador de CO2) ensayada; la certificación de una proporción de mezcla diferente no cubre el producto suministrado y debe rechazarse en la evaluación de la adquisición.
-
