はじめに
真空サーキットブレーカーが故障電流を遮断するたびに、内部で目に見えない何かが起こる。 真空遮断器 - 接触材が消費される。. 高電流アークは極端な局所熱を発生させ、接触面を蒸発させ侵食するため、誘電耐力が徐々に低下し、VCBの電気的耐久性が短くなります。. 中電圧配電システムを管理する電気エンジニアにとって、これは抽象的な物理学ではなく、10,000回の動作で信頼性の高い性能を発揮するブレーカーと、3,000回の動作で致命的な故障を起こすブレーカーとの違いなのです。産業用変電所や送電網インフラ用のVCBを調達する調達マネージャーは、複合的な課題に直面しています。接点の侵食は外部からは見えませんが、その累積的な影響によって、スイッチギアが保護資産であり続けるか、それとも負債になるかが決まります。この記事では、浸食のメカニズム、真空遮断器の信頼性への影響、およびエンジニアとバイヤーがより賢明な決定を下すために知っておくべきことを説明します。.
目次
- VCB接触侵食とは何か、なぜ起こるのか？
- アークエネルギーが真空遮断器の接点材料損失を引き起こす？
- 中電圧システムにおけるVCBの電気的耐久性をどのように評価し、延長するか？
- 重度の接触腐食の一般的なトラブルシューティングの兆候とは？
VCB接触侵食とは何か、なぜ起こるのか？

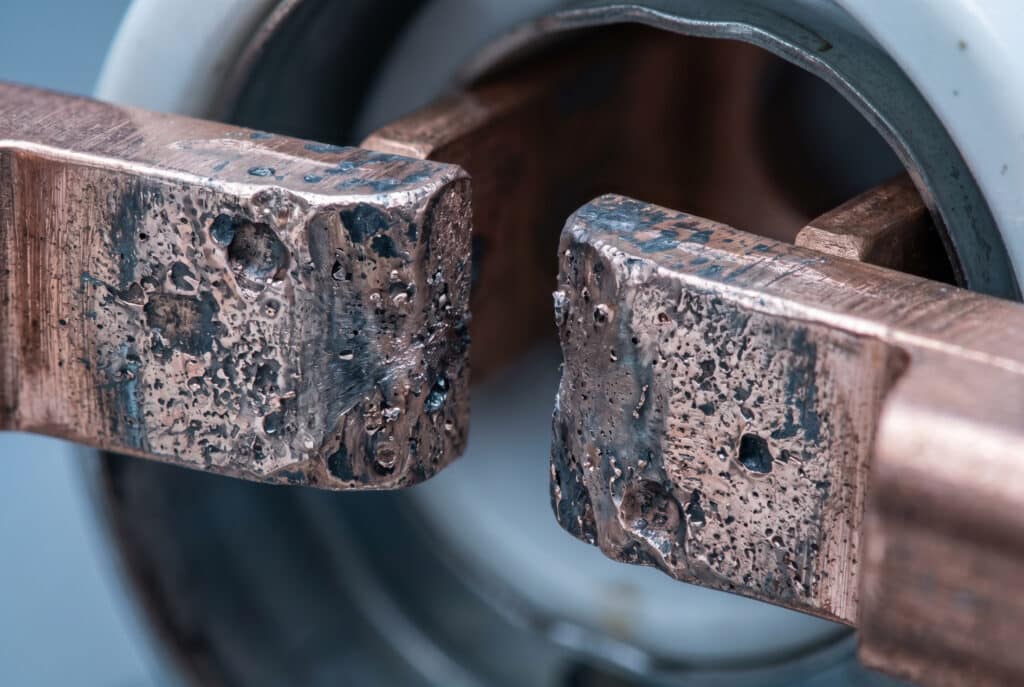

真空遮断器における接点侵食とは、スイッチング動作中に繰り返されるアーク放電によって、主に真空遮断器内部の接点表面から接点材料が徐々に失われることを指します。アークエネルギーが周囲の媒体に散逸する空気ブレーカやSF6ブレーカとは異なり、真空遮断器は、ほぼ完全な真空環境（通常は10-³ Pa以下）でアークを2つの接点面の間に完全に閉じ込めます。この閉じ込めが、真空遮断を非常に効果的なものにしており、また接点侵食を決定的な摩耗メカニズムにしています。.
主な素材と構造：
- 接触材料： 最近のほとんどのVCBコンタクトは 銅-クロム（CuCr）合金 - 一般的にCuCr25またはCuCr50 - 導電性、耐アーク放電性、低チョッピング電流特性のバランスのために選ばれる。1
- 定格電圧： 標準的な屋内VCB で動作する。 12 kV、24 kV、または40.5 kV IEC 62271-100による2
- 絶縁耐力： 新しいコンタクトは通常、次のようなサポートを提供する。 75～95 kV（1.2/50 µsインパルス） 電圧クラスによる
- 沿面距離： 真空遮断セラミック・エンベロープは、IEC規格による厳しい沿面距離を維持
- コンタクトギャップ： 一般的に 8～12mm 12kVクラスでは、ギャップの完全性は浸食による接触後退に直接影響される。
浸食が劣化させる重要な接触特性：
- 耐電圧（BIL）
- 接触抵抗（熱性能に影響）
- 機械的ストロークと接触圧
- 真空の完全性（浸食副産物は真空を汚染する可能性がある）
これらの基本を理解することが、信頼性の高い高圧配電設計の基礎となります。.

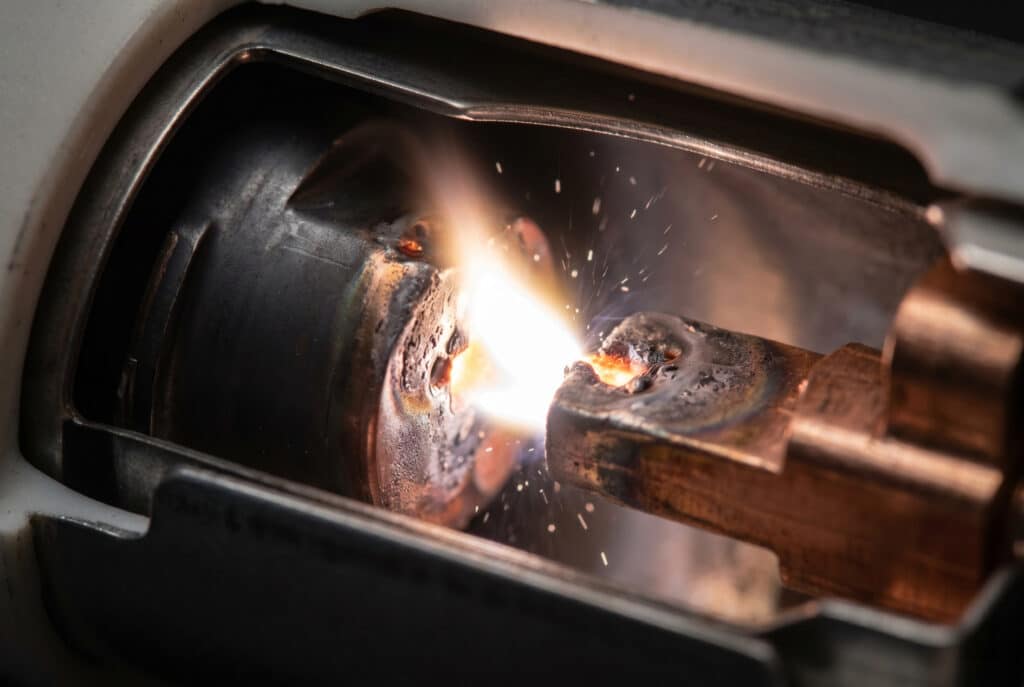

アークエネルギーが真空遮断器の接点材料損失を引き起こす？
浸食メカニズムは、熱力学的な事象の正確なシーケンスによって駆動される。VCBが負荷や故障の条件下で開くと、次のような現象が起こる。 金属蒸気アークが分離接点間に形成される3. .このアークは、気化した接点材料によって持続するもので、真空遮断の特徴である。最初の自然電流がゼロになるとアークは消えますが、接触面へのダメージはすでに終わっています。.
三相侵食プロセス：
- アーク開始： 接点が離れると、接点表面の微小空隙の電流密度が局所的な溶融と気化を引き起こし、正極スポットが形成される。
- アークの糧： 金属蒸気プラズマが接点ギャップを橋渡しし、陰極スポットが接点面を横切って移動する（低電流では拡散アークモード、～10 kAを超える高故障電流では狭窄アークモード）。
- アーク後の凝固： 気化した材料は部分的に接触面やセラミック外壁に再析出しますが、作業ごとの正味の材料損失は測定可能です。 主要な故障中断につき20～50μm CuCr接点
浸食率の比較：接触材の性能
| パラメータ | CuCr25 | 銅Cr50 | CuW（レガシー） |
|---|---|---|---|
| 耐アーク腐食性 | ミディアム | 高い | 非常に高い |
| 導電率 | 高い | ミディアム | 低い |
| チョッピング電流 | 低（～3A） | 非常に低い（～1A） | 高（～8A） |
| 誘電回復 | グッド | 素晴らしい | グッド |
| 代表的なアプリケーション | 一般MV | 高故障MV | 古いデザイン |
CuCr50は、クロムの含有量が高いため、最も侵食の激しい狭窄アークモードに耐えることから、高故障電流の用途でますます好まれるようになっている。.
実際のケース - 顧客Bのシナリオ：
東南アジアのある電力請負業者は、低価格サプライヤーの12kV屋内VCBで誘電体不良が繰り返し発生したため、当社に連絡してきました。故障後の分析により、接点にはクロム分布が均一でない標準以下のCuCr材料が使用されていることが判明しました。20kAで800回の障害遮断を行っただけで、接点の後退は3mmを超え、設計限界の1.5mmをはるかに超えていました。真空遮断器は絶縁耐力を失い、再通電時にバスバーのフラッシュオーバーを引き起こしました。検証済みのメーカーから、適切に認証されたCuCr50接点に切り替えることで、この問題は完全に解決しました。. 中電圧配電における信頼性は機能ではなく、材料科学的な取り組みである。.

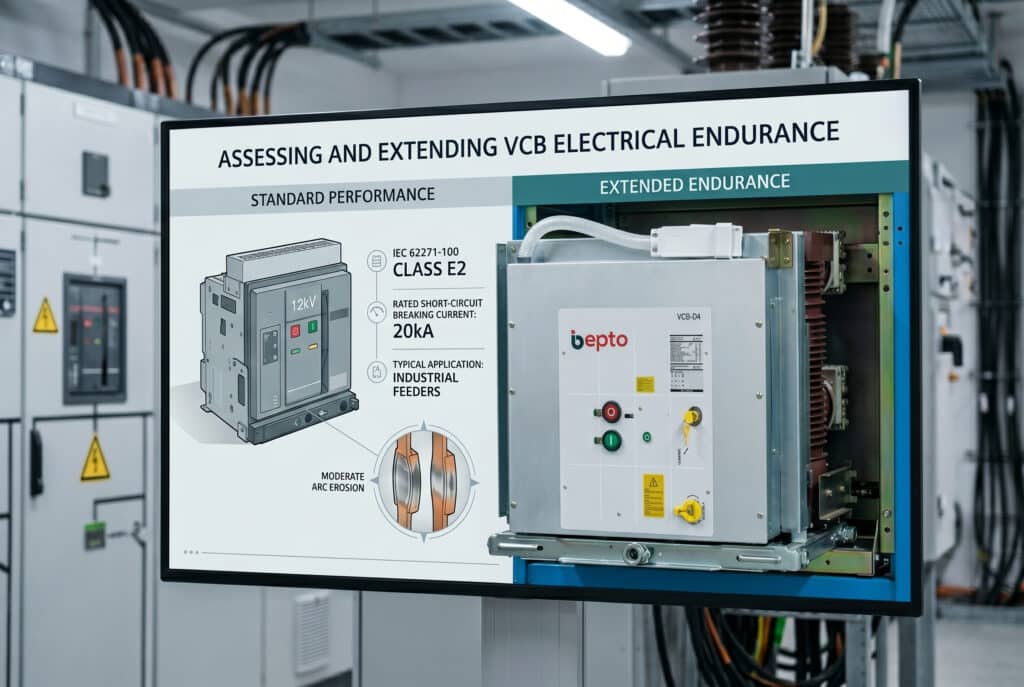

中電圧システムにおけるVCBの電気的耐久性をどのように評価し、延長するか？
電気的耐久性（VCBが定格性能を維持しながら実行できる故障電流遮断回数として定義）は、接点侵食によって直接消費される。IEC 62271-100の定義 短絡動作の回数に基づく電気的耐久性クラス（E1、E2、E34 定格破壊容量で適切なVCBを選択し、維持するには、構造化されたアプローチが必要です。.
ステップ1：電気的要件の定義
- システム電圧： 12 kV / 24 kV / 40.5 kV
- 定格短絡破壊電流： 16 kA / 20 kA / 25 kA / 31.5 kA
- 動作周波数： 系統保護調整調査に基づき、年間の障害遮断回数を見積もる。
- 耐久クラスが必要： E2 (標準) または E3 (高耐久性) (IEC 62271-100 に準拠)
ステップ2：環境条件を考慮する
- 温度範囲： 屋内用VCBの定格周囲温度は通常-5℃～+40℃です。
- 湿度： 高湿度環境では、セラミックの品質が損なわれると、真空エンベロープ表面のトラッキングが加速される
- 汚染レベル IEC 60071 汚染の程度は設置環境に適合すること
- 高度： 1000m以上では誘電性能のディレーティングが必要
ステップ3：規格と認証の一致
- IEC 62271-100： ACサーキットブレーカーのコア規格
- IEC 62271-1： スイッチギアの共通仕様
- 型式試験報告書： T100s、T100a、容量性スイッチング試験を含む完全な型式試験文書を要求
- 工場受入試験（FAT）： バッチごとに接触抵抗測定と真空完全性試験を実施すること。
侵食管理が重要な適用シナリオ：
- 産業用配電： モータ保護用途での高いサイクル周波数は腐食を促進する - E2 以上を推奨
- 送電網の変電所 故障電流レベルは31.5kAに達する可能性あり。E3耐久クラス必須のCuCr50接点
- 太陽光と再生可能エネルギー： 容量性負荷の頻繁なスイッチングが再点火のリスクを生む - 低チョッピング電流接点が必須
- 海洋とオフショア 腐食性雰囲気では、真空の完全性が確認されたハーメチックシールの真空遮断器が必要です。
調達に関する洞察 - クライアントAのシナリオ：
あるEPC企業の調達マネージャーは、電気的耐久性に関する型式試験報告書を要求することなく、純粋に価格に基づいてVCBを調達していたと語った。20kAの産業用フィーダーで1年半以内に2回の現場交換を行った後、総所有コストを再計算したところ、「安い」ユニットの方が5年間で3倍のコストがかかることがわかりました。IEC 62271-100 E2型式試験文書と接点材料認定を要求することで、ユニットコストは8%だけ増加しましたが、計画外の交換は完全になくなりました。.
重度の接触腐食の一般的なトラブルシューティングの兆候とは？

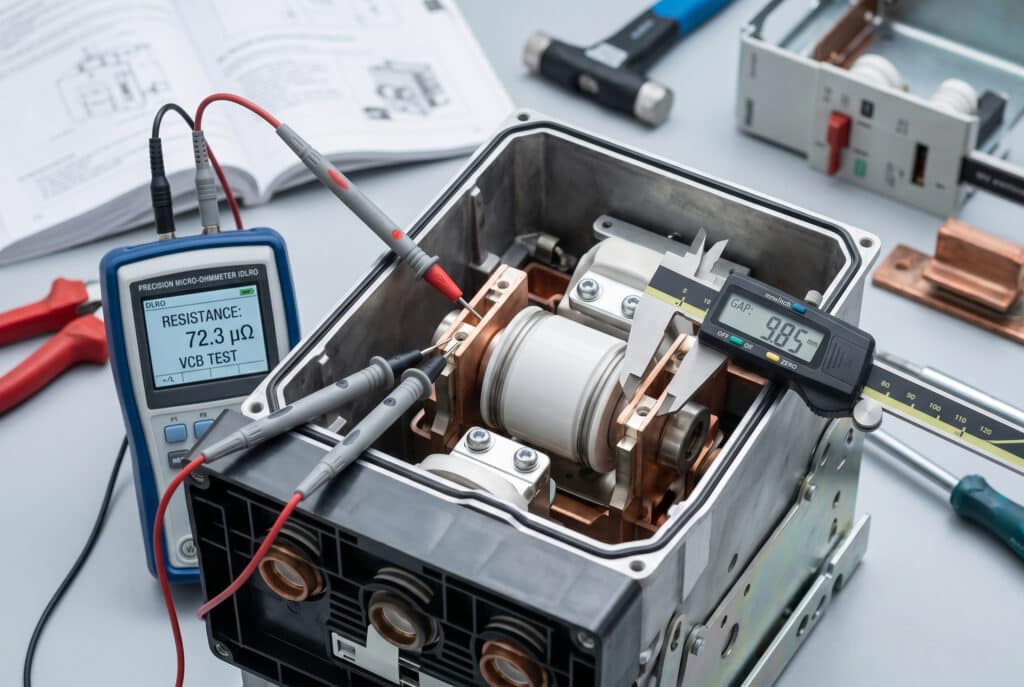

インストールとメンテナンスのチェックリスト
- コンタクトストロークを確認し、拭き取る： メーカー仕様に照らして開閉ストロークを測定する。浸食により接点ギャップが減少するため、ギャップが最小仕様を下回る場合は、インターラプタを交換する必要がある。
- 接触抵抗をチェックする： マイクロオームメーター（DLRO）を使用する；; 50～80μΩ（定格による）以上の抵抗は表面劣化を示す。5
- 真空完全性テスト： 接点が開いている状態で高電圧に耐えるテストを行う。
- 操作機構を点検する： 浸食による接触面の後退は、機械的ストロークを変化させ、アンダートラベルや不完全な接触圧の原因となる。
避けるべき一般的なトラブルシューティングエラー
- 操作カウンターを無視する： 最近のVCBはほとんどがメカニカル・カウンターを備えている。検査なしにメーカーの定格電気的耐久性を決して超えないこと。
- 定期メンテナンス時の接触抵抗テストの省略： これは、侵食による劣化を最も早く発見できる指標である。
- 機構の再校正を行わずにバキュームインターラプタのみを交換すること： コンタクトの後退により機構のデッドトラベルが変化 - VI交換後は再校正が必須
- 目視検査で十分だとして： 接点侵食は内部侵食であり、適切な測定ツールがなければ見えない。
結論
VCBの接点侵食はランダムな故障モードではなく、真空遮断器内部のアーク物理学の予測可能で測定可能な結果です。. 重要なポイントCuCr接点材料の品質、故障電流の大きさ、および動作頻度が電気的耐久性を決定し、適切な選択、認定された材料、および規律ある保守のみが、高圧配電システムを早期故障から守ることができます。. 屋内VCBを指定するエンジニアや調達チームにとって、このメカニズムを理解することは、購買決定をコスト比較から信頼性投資に変えることになる。.
VCB接触侵食に関するFAQ
Q: 中電圧VCBにおける1回の故障遮断あたりの典型的な接点侵食率はどのくらいですか？
A: 20kA の故障電流を遮断する CuCr 接点では、1 回の動作で約 20～50µm の浸食が生じます。1.5～2mmを超える浸食が蓄積した場合、IEC 62271-100のガイドラインに従って真空遮断器の交換が必要となります。.
Q: 接触腐食は真空遮断器の耐電圧にどのような影響を与えますか？
A: 浸食は接触ギャップを減少させ、セラミック・エンベロープ内部に金属蒸気を堆積させますが、いずれもBIL性能を低下させます。激しい腐食は、耐電圧を定格75kVインパルスしきい値以下に低下させ、フラッシュオーバーの危険性を生じさせます。.
Q: VCBのE1、E2、E3の電気的耐久性クラスの違いは何ですか？
A: IEC 62271-100によると、E1は限定故障動作をサポートし、E2は標準産業グレード、E3は高頻度故障義務用の高耐久性です。より高い耐久性クラスは、より厳しい製造公差で優れたCuCr50接点材料を使用しています。.
Q: 接点の腐食によって、インターラプタ内部の真空損失が発生することはありますか？
A: はい。金属蒸気や微粒子といった過度の浸食副生成物は、セラミックと金属シールの界面を時間とともに汚染し、信頼性の高いアーク遮断に必要な限界値である10-³ Paを下回る真空度を徐々に低下させます。.
Q: 配電変電所のVCBメンテナンスでは、どのくらいの頻度で接触抵抗を測定すべきですか？
A: 業界のベストプラクティスでは、3～5 年ごと、または機械的動作 1,000 回ごとのいずれか早いほうで、接触抵抗を測定することを推奨しています。故障頻度の高いフィーダーについては、侵食に関連する劣化を早期に発見するため、年 1 回の測定が望ましい。.
-
“CuCr接点材料のアーク腐食挙動に及ぼすCr含有量の影響”、,
https://ieeexplore.ieee.org/document/4201402. .真空遮断器におけるCuCr合金の性能を支える材料科学を解説。エビデンスの役割：メカニズム; 出典の種類：研究.サポート銅-クロム（CuCr）合金の特性と選択。. ↩ -
“「IEC 62271-100：高圧開閉装置及び制御装置」、,
https://webstore.iec.ch/publication/60551. .AC サーキットブレーカの標準定格電圧および試験手順を定義している。エビデンスの役割：標準; 出典の種類：標準.サポートIEC による 12 kV～40.5 kV の動作電圧。. ↩ -
“「真空アーク」、,
https://en.wikipedia.org/wiki/Vacuum_arc. .接触分離時に発生する金属蒸気プラズマの物理を詳述。証拠の役割：メカニズム; 出典の種類：ウィキペディア.サポート：分離接点間の金属蒸気アーク形成。. ↩ -
“「サーキットブレーカーの耐久性を理解する」、,
https://www.eaton.com/us/en-us/company/news-insights/tech-notes/understanding-circuit-breaker-endurance-ratings.html. .開閉器の E1、E2、E3 電気耐久性クラスについて説明している。エビデンスの役割：標準；出典の種類：産業。サポート：短絡動作に基づく電気的耐久性クラス。. ↩ -
“「接触抵抗測定,
https://us.megger.com/products/low-resistance-ohmmeters. .健全な接点に期待されるマイクロオームの抵抗値に関するガイドラインを提供する。証拠の役割: メートル; 情報源のタイプ: 産業。サポート：表面劣化を示す抵抗値。. ↩
