不適切な充填が内部センサーを破壊する理由

はじめに

配電システムでは、SF6ガス絶縁部品は最小限の介入で数十年間動作するように設計されています。しかし、ガス圧アラームが作動し、メンテナンスチームがSF6の再充填を開始すると、一見ルーティンに見える手順が、機器内の最も精度が重要なコンポーネントである内部センサーを静かに破壊する可能性があります。不適切な再充填中の圧力スパイク、湿気の侵入、汚染されたガス流はセンサーの精度を低下させるだけでなく、ガスコンパートメント内に組み込まれた密度モニター、部分放電センサー、温度変換器の不可逆的な故障を引き起こします。.

不適切なSF6の補充は、過圧過渡現象、水分汚染、化学的副生成物をもたらし、内部センサーを物理的に破壊する。.

リングメインユニット、スイッチギヤパネル、配電変電所のSF6ガス絶縁部品を担当する配電エンジニアやメンテナンスチームにとって、これは機器マニュアルにはめったに登場しないトラブルシューティングの現実である。故障メカニズムを理解し、正しい 機能安全¹ プロトコルと、センサー保護設計のSF6ガス絶縁部品の選択方法は、長期的な信頼性とシステムの安全性のために不可欠である。.

目次

• SF6ガス絶縁部品に組み込まれている内部センサーとその機能とは？
• 不適切なSF6補充は内部センサーを物理的にどのように破壊するのか？
• 配電用センサー保護設計のSF6ガス絶縁部品の選び方とは？
• 最も一般的な補充ミスとセンサー損傷のトラブルシューティング方法とは？
• SF6補充と内部センサー保護に関するFAQ

SF6ガス絶縁部品に組み込まれている内部センサーとその機能とは？

中電圧配電システムで使用される最新のSF6ガス絶縁部品は、受動的な絶縁容器ではなく、計装アセンブリです。複数のセンサーがガスコンパートメントに直接組み込まれているか、ガス境界に取り付けられており、それぞれが配電回路全体の信頼性を支える重要な監視機能を果たしています。.

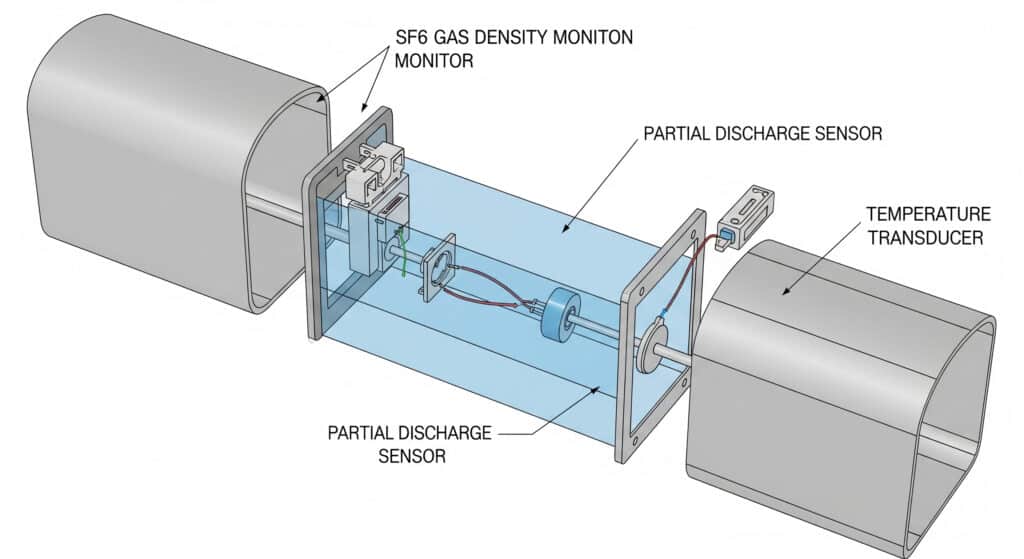

SF6ガス絶縁部品に見られる主な内部センサーの種類は以下の通り：

• ガス密度モニター² (GDM）： 絶対圧ではなくSF6ガス密度を測定する圧力温度補償センサーにより、周囲温度の変化に関係なく正確な絶縁状態を実現

• 部分放電（PD）センサー： ガス・コンパートメント内部の絶縁劣化の初期段階を検知する超高周波（UHF）またはアコースティック・エミッション・センサー

• 温度変換器： PT100またはNTCサーミスタによる導体温度および筐体温度の監視による熱過負荷保護

• アークフラッシュ検出センサー： 光ファイバーまたはフォトダイオードベースのセンサーで内部アーク放電イベントを検知し、保護リレーを迅速にトリガー

• 水分/露点センサー： IEC60480規格に準拠したSF6ガス水分率監視用静電容量式センサー

内部センサーシステムの主要技術パラメータ：

• GDMの動作範囲： 絶対圧 0～1.0 MPa、温度補償 -40°C～+70°C
• GDM精度クラス： IEC 62271-203 準拠 ±1.5% フルスケール
• PDセンサーの検出しきい値： ≤あたり5pC（ピコクーロン）以下 IEC 60270³
• 水分センサーのリミット： ≤あたり≦15ppmv（体積 IEC 60480⁴ 定格充填圧力時
• 適用規格： IEC 62271-203, IEC 60270, IEC 60480, IEC 61869
• センサー筐体の保護： 外部センサーハウジングの最小IP67、IEC 62271-203に準拠したガス密閉式ケーブルグランド

これらのセンサーは総体として、配電用途のSF6ガス絶縁部品の信頼性のバックボーンを形成しています。これらのセンサーが静かに故障した場合（不適切な再充填の後に起こるように）、次の故障を検出する監視システムがすでに破壊されているにもかかわらず、機器は作動し続けます。.

不適切なSF6補充は内部センサーを物理的にどのように破壊するのか？

不適切なSF6再充填時の内部センサーの破壊は、予測可能な物理的メカニズムに従う。各メカニズムは、配電網全体の現場保守作業で驚くほど一般的な、特定の手順ミスに対応している。.

4つの主要なセンサー破壊メカニズムがある：

1. 過圧過渡損傷 - 再充填時にバルブが急速に開くと、数ミリ秒以内に定格充填圧の1.5～2倍の圧力スパイクが発生し、GDMダイヤフラムやPDセンサー膜の機械的破裂定格を超える。
2. 水分汚染 - 水分含有量を事前にチェックしていないSF6ボンベを再充填すると、水蒸気が静電容量式水分センサーに結露し、不可逆的な校正ドリフトや短絡故障を引き起こす。
3. SF6分解副生成物の侵入 - 事前にガスを回収することなく、残留SOF₂またはHF副生成物を含む区画に補給装置を接続すると、腐食性化合物がセンサーハウジングに移行する可能性がある。
4. ガスフロー中の静電気放電（ESD） - 接地されていない補給ホースを流れる高速のSF6が静電気を発生させ、PDセンサーの電子回路を通して放電し、高感度のUHF検出回路を破壊する。

リフィリングエラータイプ別センサー故障モード比較

補充エラー	影響を受けるセンサー	故障のメカニズム	信頼性への影響
迅速なバルブ開度	ガス密度モニター	圧力スパイクによるダイアフラムの破裂	ガス圧アラームなし-ブラインド操作
湿式SF6シリンダー使用	水分センサー	容量素子短絡	水分アラーム無効 - IEC 60480違反
補充前のガス回収なし	PDセンサー	UHF素子への腐食性副産物攻撃	検出されない部分放電 - 絶縁不良の危険性
アースなし補充ホース	PDセンサー / アークフラッシュセンサー	検出回路のESD破壊	アーク放電が検知されない - 保護装置の故障
定格圧力以上の過充填	温度トランスデューサー	センサーケーブルグランドでのシールのはみ出し - ガスの浸入	温度監視が失われた-熱過負荷のリスク

顧客事例 - 24kVリングメインユニット、産業用配電、中東：

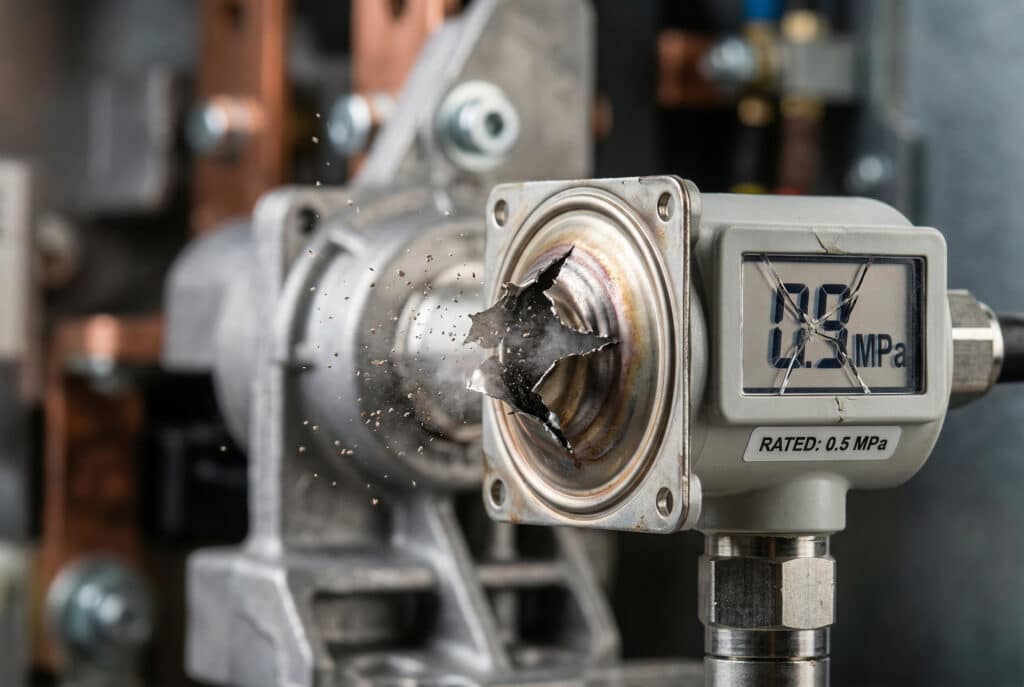

ある配電請負業者は、6ヶ月前に再充填された24kVリングメインユニットで壊滅的な母線故障を経験した後、Bepto Electricに相談しました。故障後の調査により、ガス密度モニタが再充填中に破壊されたことが判明しました。メンテナンスチームは圧力調整式の充填装置を使用せずに再充填バルブを全開にし、定格充填圧力0.5 MPaに対して推定0.9 MPaの圧力スパイクを発生させました。GDMのダイアフラムが破裂し、6ヶ月間ガス圧のモニタリングができないまま装置が運転された。劣化したOリング・シールからSF6が徐々に漏れてもアラームは鳴らず、その後に発生した絶縁不良が原因で三相アーク放電が発生し、リングメインユニット全体が破壊された。請負業者は私に言った： “「詰め替えは10分で終わりました。修理には4ヶ月かかり、プロジェクトの全スケジュールを犠牲にしました” 圧力制御充填バルブと統合GDM自己テスト機能を備えたSF6ガス絶縁部品に切り替えた後、請負業者はすべての配電サイトでゼロトレランス再充填プロトコルを実施した。.

配電用センサー保護設計のSF6ガス絶縁部品の選び方とは？

補充作業中に内部センサーを保護するSF6ガス絶縁部品を選択するには、標準的な電圧・電流定格を超える設計機能を評価する必要があります。メンテナンスチームが必ずしも理想的な手順に従うとは限らない配電アプリケーションでは、センサー保護設計が信頼性を高めます。.

ステップ1：配電システム要件の定義

• 定格電圧：12kV / 24kV 配電クラスSF6ガス絶縁部品用
• 定格通常電流および短絡発生/破壊電流
• ガス・コンパートメントとセンサー・インテグレーション・ポイントの数 IEC 62271-203⁵

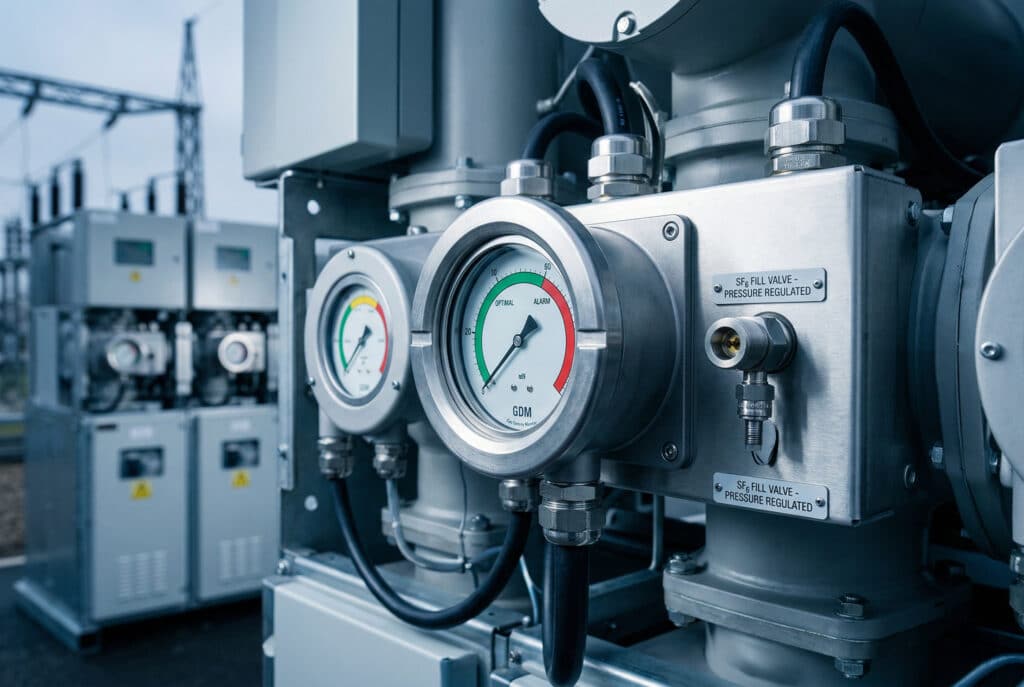

ステップ2：ガス充填バルブの設計評価

• 圧力制限機能付きセルフシール式シュレーダー・タイプ・フィル・バルブをご指定ください。
• 最大許容充填速度：≤0.1 MPa/分 GDMダイアフラムの圧力過渡損傷を防止するため
• 必須：IEC 62271-203 Annex Fに準拠した校正済み出力ゲージを備えた圧力制御式充填装置

ステップ3：センサー保護機能の指定

• GDMだ： 破裂防止として、最大充填圧の 2 倍に定格されたステンレス鋼ダイアフラムを備えたユニットをご指定ください。
• PDセンサー： ESD保護回路を内蔵し、同軸ケーブル接続部が接地されたユニットをご指定ください。
• 水分センサー： 密閉されたリファレンス・エレメントを備えた工場校正ユニットをご指定ください。
• ケーブルグランド 全コンパートメント試験圧力に定格されたダブルシールガスタイトケーブルグランドをご指定ください。

ステップ4：IEC規格と認証の確認

• センサーインターフェースの圧力サイクル試験を含むIEC 62271-203型式試験
• PD センサー検出しきい値の IEC 60270 タイプ試験
• 工場充填時のSF6ガス純度に関するIEC 60480適合証明書
• 出荷前にすべてのセンサーの校正を確認する工場受入試験（FAT）レポート

ステップ5：詰め替え手順の文書化

• 供給業者に対し、最大充填率を明記した書面による再充填手順の提供を義務付ける。
• 機器の充填バルブのタイプに適合する圧力調整式充填装置の有無を確認する。
• 充填前の必須手順：ガス回収、交換用SF6ボンベの水分チェック、すべての充填装置のESD接地

配電のアプリケーション・シナリオ

• 都市型配電変電所： コンパクトなSF6ガス絶縁部品、SCADAへの連続GDM出力、センサー自己診断機能必須
• 産業用配電盤： 高負荷の産業用回路での早期故障検知に重要な、アラームリレー出力付きのPD監視を指定します。
• 再生可能エネルギーのグリッド接続 メンテナンスの頻度が低い場合、遠隔ガス密度モニタリングが不可欠
• 地下ケーブル配線： アーク放電検知センサーの設置が必須。

最も一般的な補充ミスとセンサー損傷のトラブルシューティング方法とは？

不適切な再充填によるセンサーの損傷が疑われる場合、SF6ガス絶縁部を配電網に戻す前に、どのセンサーが故障したのか、機器は再通電しても安全なのか、どのような是正措置が必要なのかを判断するためには、構造化されたトラブルシューティングのアプローチが不可欠である。.

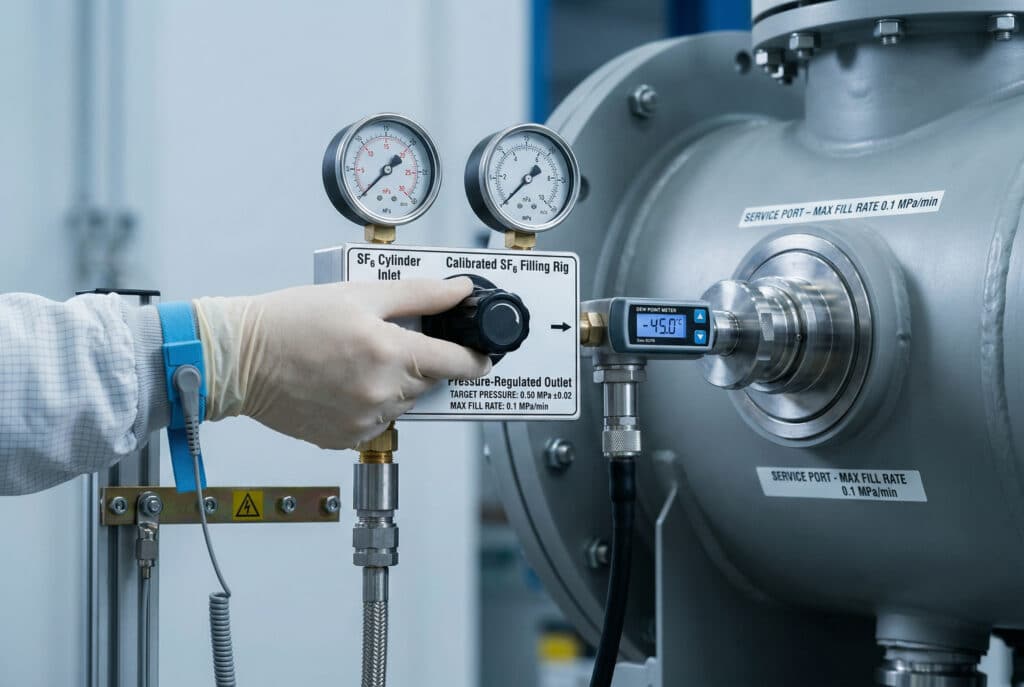

正しいSF6充填手順

1. すべての充填装置を接地する 充填バルブに接続する前に、PDとアーク放電センサーのESDリスクを排除します。
2. SF6ボンベの含水率の確認 接続前に露点計を使用 - 露点-40℃（充填圧力で～15ppmvに相当）以上のシリンダーは拒否する。
3. 圧力調整式充填装置の接続 - 出力圧力を定格充填圧力±0.02 MPaに設定する。
4. 充填バルブをゆっくり開く - 最大充填速度 0.1MPa/分；充填中GDM値を連続モニター
5. GDMの最終測定値を確認する 切り離す前に、温度補償された目標圧力に対して
6. 再充填後の漏れチェックを行う すべてのフランジ・ジョイントとセンサー・ケーブル・グランドに校正済みSF6検出器付き

再充填後のセンサー損傷に関するトラブルシューティングチェックリスト

• 再充填後、GDMがゼロまたはハイペグになる → 圧力スパイクによるダイアフラムの破裂を疑う。
• 既知の低圧では GDM アラームが作動しない → 定格アラーム圧力設定値で接点導通テストを行う。
• PDベースラインのノイズフロアがリフィル後に上昇 → リフィル前後のPDスペクトルを比較し、ノイズフロアが10 pCを超える場合はセンサーを交換する。
• 水分アラームは補充直後に作動 → 湿ったSF6ボンベが使用されている疑い。IEC 60480に従ってガスサンプリングを実施し、水分が15ppmvを超える場合は、ガスを回収してコンパートメントを乾燥させ、認証済みの乾燥SF6で再充填する。
• 温度トランスデューサの読み取りドリフト >±2°C → グランドを交換し、トランスデューサを再校正する。

よくある詰め替えミスを避けるために

• 複数の機器タイプに同じ充填ホースを使用する パージなし - コンパートメント間のSF6副生成物の相互汚染により、水分センサーが破壊される。
• 内部のアーク放電履歴を最初にチェックせずに再充填すること - ガス分析でSOF₂がIEC 60480に従って10ppmvを超えた場合、再充填の前にコンパートメントを完全に除染しなければならない。
• 補充後のセンサー検証をスキップ - すべてのセンサーは、再通電の前に、再充填操作のたびに機能テストする必要があります。

結論

不適切なSF6再充填は、配電用SF6ガス絶縁部品の内部センサー故障の最も予防可能な原因の1つであり、また最も重大な原因の1つでもあります。破壊されたガス密度モニター、無効化された部分放電センサー、または故障した水分検出器は、機器の運転を停止するのではなく、SF6絶縁技術を信頼できるものにしている信頼性と安全監視を奪ってしまいます。センサー保護設計機能を備えたSF6ガス絶縁部品を指定し、圧力制御再充填プロトコルを実施し、構造化された再充填後のトラブルシューティングチェックリストに従うことで、配電エンジニアはこの故障モードを完全に排除することができます。. 適切な充填手順を省略することで節約できる10分間は、4カ月間の計画外操業の代償となる。.

SF6補充と内部センサー保護に関するFAQ

1. 産業環境における電気・電子システムの機能安全に関する基本規格。. ↩

2. 温度補正により、密度モニターが周囲の変化に関係なく正確な絶縁状態を提供できることをご理解ください。. ↩

3. 高電圧電気機器における部分放電の測定に関する国際規格を探る。. ↩

4. 電気機器から取り出した六フッ化硫黄（SF6）ガスの品質と純度に関するガイドラインを見直す。. ↩

5. 定格電圧が52kVを超える場合は、ガス絶縁金属密閉スイッチギヤの特定の要件を参照してください。. ↩
