ข้อผิดพลาดที่พบบ่อยในการระบุส่วนประกอบฉนวนสำหรับตู้

บทนำ

การระบุส่วนประกอบฉนวนสำหรับตู้สวิตช์เกียร์แรงดันสูงอาจฟังดูเป็นเรื่องง่าย — จนกระทั่งสถานีไฟฟ้าย่อยหยุดทำงานนอกระบบหกเดือนหลังจากการทดสอบระบบ สาเหตุที่แท้จริงแทบไม่เคยเกิดจากอุปกรณ์หลักเลย; แทบจะเป็นอุปกรณ์เสริมฉนวนที่แทบไม่มีใครตรวจสอบอย่างละเอียดในระหว่างการจัดซื้อ.

อุปกรณ์เสริมสำหรับสวิตช์เกียร์แบบฉนวนอากาศ — รวมถึงฉนวนรองรับบัสบาร์, อุปกรณ์กั้นเฟส, แผ่นกันอาร์ก และส่วนประกอบสำหรับปิดผนึกสายเคเบิล — เป็นตัวกำหนดขอบเขตความปลอดภัยทางไฟฟ้าของตู้ควบคุมทุกตู้ อย่างไรก็ตาม ทีมจัดซื้อจัดจ้างมักใช้เกณฑ์การเลือกที่ไม่ถูกต้อง, ข้ามการรับรองมาตรฐาน IEC ที่สำคัญ หรือประเมินความต้องการด้านสิ่งแวดล้อมของสถานีย่อยเป้าหมายต่ำเกินไป.

การกำหนดคุณสมบัติของส่วนประกอบฉนวนให้ถูกต้องไม่ใช่ทางเลือก — มันคือรากฐานของความปลอดภัยและความน่าเชื่อถือในระยะยาวของตู้ควบคุม คู่มือการเลือกนี้จะพาคุณผ่านข้อผิดพลาดที่สร้างความเสียหายมากที่สุดสี่ประการที่วิศวกรมักทำ และวิธีหลีกเลี่ยงแต่ละข้อ.

สารบัญ

• ส่วนประกอบฉนวนกันความร้อนที่เราพูดถึงในตู้ที่หุ้มฉนวนด้วยอากาศคืออะไร?
• ข้อผิดพลาดในข้อกำหนดทางเทคนิคใดที่มักทำให้เกิดความล้มเหลวของแรงดันไฟฟ้าสูง?
• สภาพแวดล้อมของสถานีย่อยส่งผลต่อการเลือกส่วนประกอบฉนวนอย่างไร?
• วิศวกรสามารถสร้างกระบวนการเลือกส่วนประกอบฉนวนที่ปลอดภัยยิ่งขึ้นได้อย่างไร?
• คำถามที่พบบ่อย

ส่วนประกอบฉนวนกันความร้อนที่เราพูดถึงในตู้ที่หุ้มฉนวนด้วยอากาศคืออะไร?

ก่อนที่จะวินิจฉัยข้อผิดพลาดของข้อกำหนด จำเป็นต้องกำหนดขอบเขตให้ชัดเจน ในตู้สวิตช์เกียร์ที่หุ้มฉนวนด้วยอากาศ อุปกรณ์ฉนวนคือส่วนประกอบโพลิเมอร์และคอมโพสิตที่ทำหน้าที่แยกทางกายภาพ รองรับ และป้องกันตัวนำที่มีกระแสไฟฟ้าจากโลหะที่ต่อสายดินและเฟสที่อยู่ติดกัน.

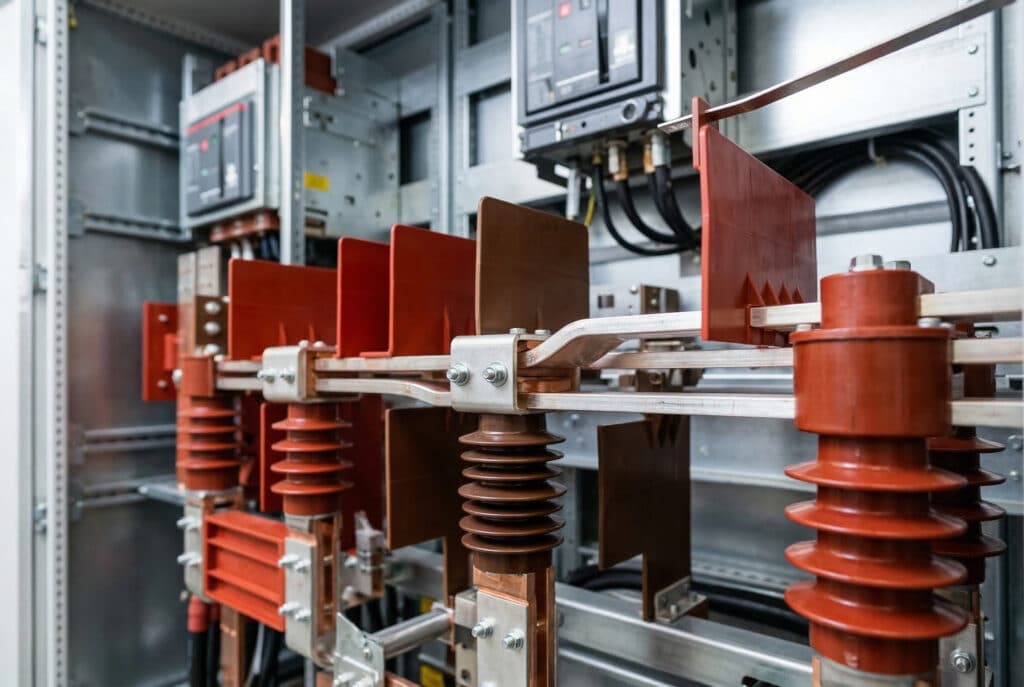

อุปกรณ์เสริมฉนวนหลักในตู้แรงดันสูงประกอบด้วย:

• ฉนวนรองรับบัสบาร์ — ยึดบัสบาร์ให้อยู่ในระยะห่างที่กำหนดไว้ คงระยะห่างระหว่างเฟสกับเฟส และระหว่างเฟสกับกราวด์
• อุปสรรคทางเฟสและแผ่นป้องกันอาร์ก — ป้องกันการลุกไหม้ข้ามเฟสและกักเก็บพลังงานอาร์กระหว่างสภาวะขัดข้อง
• ฝาครอบและปลอกหุ้มปลายสายเคเบิล — ฉนวนปลายสายตัวนำที่เปิดเผยบริเวณจุดเข้าสายเคเบิล
• ตัวรองรับฉนวนของหม้อแปลงเครื่องมือ — แยกขั้วปฐมภูมิของหม้อแปลงกระแส (CT) และหม้อแปลงแรงดัน (VT) ออกจากโครงสร้างตู้
• แผงฉนวนกันความร้อนสำหรับบานประตู — รักษาการแยกความปลอดภัยเมื่อหน่วยที่ถอดออกได้ถูกนำออก

แต่ละส่วนประกอบทำหน้าที่ทางไฟฟ้าและกลไกที่แตกต่างกัน. IEC 62271-200 กำหนดขอบเขตประสิทธิภาพสำหรับอุปกรณ์เสริมเหล่านี้ภายในสวิตช์เกียร์โลหะปิดล้อมแบบ AC¹, รวมถึงการทนต่อแรงดันไฟฟ้าไดอิเล็กทริก, ความแข็งแรงทางกลในสภาวะลัดวงจร, และข้อกำหนดด้านความทนทานต่อความร้อน.

ที่สำคัญอย่างยิ่ง ในการออกแบบที่แยกด้วยอากาศ จะไม่มีแก๊สหรือของเหลวที่เป็นฉนวนเพื่อชดเชยข้อบกพร่องของอุปกรณ์เสริม ทุกมิลลิเมตรของการเว้นระยะห่างและการเคลียร์ทั้งหมดขึ้นอยู่กับความแม่นยำทางเรขาคณิตและความสมบูรณ์ของวัสดุของส่วนประกอบเหล่านี้เท่านั้น.

ข้อผิดพลาด #1 การแสดงตัวอย่าง: วิศวกรหลายคนระบุอุปกรณ์เสริมฉนวนเป็นหมวดหมู่ทั่วไปเพียงหมวดเดียว โดยไม่แยกแยะระหว่างส่วนประกอบที่ต้องเผชิญกับความเครียดของแรงดันไฟฟ้าอย่างต่อเนื่องกับส่วนประกอบที่ทำงานเฉพาะในกรณีเกิดข้อผิดพลาดหรือเหตุการณ์การสลับวงจรเท่านั้น.

ข้อผิดพลาดในข้อกำหนดทางเทคนิคใดที่มักทำให้เกิดความล้มเหลวของแรงดันไฟฟ้าสูง?

ข้อผิดพลาดในข้อกำหนดทางเทคนิคเป็นสาเหตุหลักของการล้มเหลวของฉนวนก่อนกำหนดในตู้แรงดันสูง ข้อผิดพลาดเหล่านี้เป็นระบบ — พวกมันเกิดขึ้นซ้ำ ๆ ในโครงการต่าง ๆ เพราะฝังอยู่ในแบบฟอร์มการจัดซื้อที่มีข้อบกพร่อง.

ข้อผิดพลาด #1 — การระบุเฉพาะค่าแรงดันไฟฟ้า

แรงดันไฟฟ้าที่กำหนดเป็นสิ่งจำเป็นแต่ไม่เพียงพอ ฉนวนรองรับบัสบาร์ที่ทนแรงดันได้ 12 กิโลโวลต์ อาจไม่เหมาะสมอย่างยิ่งสำหรับสถานีย่อย 12 กิโลโวลต์ในเขตอุตสาหกรรมชายฝั่ง หากระยะห่างระหว่างส่วนนำไฟฟ้า (creepage distance) ไม่คำนึงถึงสภาพมลภาวะระดับ 3 หรือ 4.

IEC 60664-1 กำหนดระดับมลพิษสี่ระดับ². ระยะห่างขั้นต่ำที่จำเป็นสำหรับการป้องกันไฟฟ้าสถิตมีการเปลี่ยนแปลงอย่างมีนัยสำคัญ:

ระดับแรงดันไฟฟ้า	ระดับมลพิษ 2	ระดับมลพิษ 3	ระดับมลพิษ 4
12 กิโลโวลต์	80 มม.	125 มิลลิเมตร	200 มิลลิเมตร
24 กิโลโวลต์	160 มิลลิเมตร	250 มิลลิเมตร	400 มิลลิเมตร
40.5 กิโลโวลต์	270 มิลลิเมตร	420 มิลลิเมตร	670 มิลลิเมตร

การระบุฉนวน 12 kV พร้อมระยะห่างการลามกระแส 85 มม. สำหรับสถานีย่อยที่มีระดับมลพิษ 3 จะทำให้เกิดช่องว่าง 40 มม. — ซึ่งมองไม่เห็นในแผ่นข้อมูล แต่เป็นปัญหาใหญ่ในภาคสนาม.

ข้อผิดพลาด #2 — การละเลยการจัดประเภทวัสดุ CTI

ดัชนีการติดตามเปรียบเทียบ (CTI) กำหนดว่าวัสดุฉนวนมีความต้านทานต่อการติดตามบนพื้นผิวภายใต้การปนเปื้อนมากเพียงใด³. IEC 60112 จัดประเภทวัสดุออกเป็นสี่กลุ่ม:

• กลุ่มที่ 1: CTI ≥ 600 — มีความต้านทานสูงสุด เหมาะสำหรับสภาพแวดล้อมที่รุนแรง
• กลุ่ม II: CTI 400–599 — มาตรฐานสำหรับสถานีย่อยแรงดันปานกลาง
• กลุ่ม IIIa: CTI 175–399 — ขอบเขตจำกัด; ยอมรับได้เฉพาะในสภาพแวดล้อมที่สะอาดและแห้งเท่านั้น
• กลุ่ม IIIb: CTI 100–174 — ไม่สามารถยอมรับได้สำหรับอุปกรณ์เสริมตู้แรงดันสูง

อุปกรณ์เสริมฉนวนกันความร้อนราคาประหยัดจำนวนมากผลิตจากส่วนผสมโพลิเมอร์ที่ไม่ได้รับการจัดประเภท ซึ่งมีค่า CTI ต่ำกว่า 200 หากไม่มีรายงานการทดสอบ IEC 60112 ที่ได้รับการรับรอง จะไม่สามารถตรวจสอบความสอดคล้องได้ ณ จุดจัดซื้อ.

ข้อผิดพลาด #3 — ไม่มีข้อกำหนดการทนต่อไฟฟ้าลัดวงจรทางกล

ฉนวนรองรับบัสบาร์ต้องทนต่อแรงแม่เหล็กไฟฟ้าที่เกิดขึ้นในระหว่างเหตุการณ์ลัดวงจร⁴. สำหรับแผงที่มีกระแสไฟฟ้ารated 40 kA แรงเหล่านี้อาจเกิน 8 kN ต่อจุดรองรับได้ ฉนวนที่ระบุโดยไม่มีการทดสอบความทนทานทางกลอาจแตกหักได้เมื่อเกิดข้อผิดพลาดครั้งแรก — ทำให้ข้อผิดพลาดที่สามารถกู้คืนได้กลายเป็นข้อผิดพลาดที่รุนแรงจนทำให้บัสบาร์ล้มลงอย่างรุนแรง.

กรณีศึกษาลูกค้า: ผู้รับเหมา EPC ในตะวันออกกลางได้ระบุให้ใช้ขาตั้งบัสบาร์โพลีเมอร์ทั่วไปสำหรับสถานีย่อย 33 kV โดยพิจารณาจากขนาดที่เหมาะสมเพียงอย่างเดียว ในระหว่างเกิดข้อผิดพลาดที่ปลายทาง ขาตั้งสองตัวได้แตกหัก ทำให้เกิดการสัมผัสระหว่างบัสบาร์ในเฟสเดียวกัน ความเสียหายที่เกิดขึ้นจำเป็นต้องเปลี่ยนแผงทั้งหมด ซึ่งมีค่าใช้จ่ายเกินงบประมาณการจัดซื้อตู้เดิม.

สภาพแวดล้อมของสถานีย่อยส่งผลต่อการเลือกส่วนประกอบฉนวนอย่างไร?

สภาพแวดล้อมของสถานีย่อยเป็นปัจจัยที่ถูกประเมินต่ำที่สุดในการเลือกอุปกรณ์เสริมฉนวนไฟฟ้า ตู้ขนาด 24 กิโลโวลต์เดียวกันที่ติดตั้งในสถานีย่อยสามแห่งที่แตกต่างกัน จะต้องมีข้อกำหนดของอุปกรณ์เสริมที่แตกต่างกันอย่างมีนัยสำคัญ.

สถานีย่อยไฟฟ้าในเมืองสำหรับใช้ภายในอาคาร

สถานีย่อยในอาคารในเขตภูมิอากาศอบอุ่นเป็นสภาพแวดล้อมที่ยืดหยุ่นมากที่สุด ข้อกำหนดหลัก:

• ค่า CTI ขั้นต่ำ กลุ่ม II (≥ 400)
• ระยะห่างระหว่างส่วนที่สัมผัสได้ต่อระดับมลภาวะ 2
• การซีล IP4X บนอุปกรณ์เสริมสำหรับทางเข้าสายเคเบิล
• ระดับความทนความร้อนขั้นต่ำ: ระดับ E (120°C)

สถานีย่อยไฟฟ้าชายฝั่งและพื้นที่ความชื้นสูง

อากาศที่เต็มไปด้วยเกลือและความชื้นที่คงที่เร่งการติดตามของผิวหน้าบนอุปกรณ์ฉนวนอย่างรุนแรง ข้อกำหนดเพิ่มขึ้นเป็น:

• กลุ่ม CTI I (≥ 600) แนะนำอย่างยิ่ง
• ระยะห่างระหว่างส่วนที่สัมผัสไฟฟ้าต่อระดับมลภาวะ 3 หรือ 4
• การเคลือบผิวแบบไม่ชอบน้ำบนฉนวนที่สัมผัสกับสิ่งแวดล้อม
• สูตรโพลิเมอร์ที่เสถียรต่อรังสียูวีสำหรับอุปกรณ์เสริมทุกชนิดใกล้ช่องระบายอากาศ

สถานีย่อยอุตสาหกรรมหนัก

โรงงานเหล็ก, โรงงานปูนซีเมนต์, และโรงงานเคมี ปล่อยฝุ่นนำไฟฟ้าและไอระเหยของสารเคมี. สภาพแวดล้อมเหล่านี้ต้องการ:

• ผนึกผนังกั้นเฟสที่ปิดสนิทโดยไม่มีพื้นผิวโพลิเมอร์ที่สัมผัสกับห้องสายเคเบิล
• สารเคลือบป้องกันการติดตามบนตัวรองรับฉนวนบัสบาร์
• อุปกรณ์ยึดกลไกที่ทนต่อการสั่นสะเทือนบนตัวยึดฉนวนทั้งหมด
• ลดระยะเวลาการตรวจสอบเหลือสูงสุด 12 เดือน

ข้อผิดพลาด #4: การนำแม่แบบข้อกำหนดอุปกรณ์ฉนวนเพียงแบบเดียวไปใช้กับสถานีไฟฟ้าย่อยทุกประเภทโดยไม่มีการจัดประเภทสภาพแวดล้อมในขั้นตอนการคัดเลือก.

ผลกระทบด้านความปลอดภัยจากการไม่สอดคล้องของสภาพแวดล้อม

เมื่ออุปกรณ์เสริมฉนวนถูกกำหนดคุณสมบัติไม่เหมาะสมกับสภาพแวดล้อม ลำดับความล้มเหลวสามารถคาดการณ์ได้ดังนี้: การปนเปื้อนบนพื้นผิว → กระแสรั่วไหล → การติดตาม → การคายประจุบางส่วนที่ทวีความรุนแรง → การลุกวาบไฟ แต่ละขั้นตอนจะลดขอบเขตความปลอดภัยและเพิ่มความเสี่ยงต่อบุคลากรในสถานีย่อยและโครงสร้างพื้นฐานที่เชื่อมต่อ.

วิศวกรสามารถสร้างกระบวนการเลือกส่วนประกอบฉนวนที่ปลอดภัยยิ่งขึ้นได้อย่างไร?

กระบวนการคัดเลือกที่มีโครงสร้างชัดเจนช่วยขจัดความไม่แน่นอนซึ่งอาจนำไปสู่ข้อผิดพลาดในการกำหนดสเปก ขั้นตอนต่อไปนี้จะเป็นแนวทางที่เชื่อถือได้สำหรับการเลือกอุปกรณ์เสริมฉนวนในตู้ไฟฟ้าแรงสูงแบบอากาศเป็นฉนวน.

1. กำหนดระดับแรงดันไฟฟ้าและระดับฉนวน — ยืนยันแรงดันไฟฟ้าที่กำหนด (Ur), แรงดันไฟฟ้าทนต่อความถี่ไฟฟ้า (Ud) และแรงดันไฟฟ้าทนต่อแรงดันกระชากฟ้า (Up) ตามมาตรฐาน IEC 62271-1.

2. จัดระดับมลพิษของสถานีย่อย — ใช้เกณฑ์ IEC 60664-1 เพื่อกำหนดระดับมลพิษ 1 ถึง 4 โดยอ้างอิงจากข้อมูลการสำรวจสถานที่จริง ไม่ใช่การคาดเดา.

3. คำนวณระยะห่างและช่องว่างที่จำเป็น — ใช้ตารางในภาคผนวก A ของ IEC 62271-200 โดยใช้ระดับแรงดันไฟฟ้าและระดับมลพิษที่ยืนยันแล้ว บันทึกค่าขั้นต่ำเป็นพารามิเตอร์ข้อกำหนดที่บังคับใช้.

4. ระบุกลุ่ม CTI เป็นข้อกำหนดในการจัดซื้อ — ระบุกลุ่ม CTI ขั้นต่ำ (แนะนำ: กลุ่ม II หรือสูงกว่า) และกำหนดให้ผู้จัดจำหน่ายทุกรายต้องมีรายงานการทดสอบ IEC 60112.

5. กำหนดให้มีการรับรองความทนทานทางกล — สำหรับฉนวนรองรับบัสบาร์ ระบุแรงหักงอแบบคานอิสระขั้นต่ำและกำหนดให้ต้องมีรายงานการทดสอบที่สอดคล้องกับกระแสลัดวงจรที่กำหนดของแผง.

6. ตรวจสอบค่าความทนต่อรังสียูวีและความร้อนสำหรับสภาพแวดล้อมในการติดตั้ง — อุปกรณ์เสริมที่ติดตั้งภายนอกอาคารหรือภายในอาคารที่มีการระบายอากาศ ต้องมีใบรับรองความทนต่อรังสียูวีและค่าความทนความร้อนที่เหมาะสมกับอุณหภูมิแวดล้อมสูงสุด.

7. ตรวจสอบเอกสารการทดสอบประเภทซัพพลายเออร์ก่อนออกใบสั่งซื้อ — การส่งอุปกรณ์เสริมที่สมบูรณ์ควรประกอบด้วย: รายงานการทดสอบประเภทตามมาตรฐาน IEC 62271-200, ใบรับรอง CTI, รายงานการตรวจสอบมิติ และเอกสารข้อมูลความปลอดภัยของวัสดุ.

การปฏิบัติตามคู่มือการเลือกเจ็ดขั้นตอนนี้จะเปลี่ยนการจัดหาอุปกรณ์เสริมฉนวนกันความร้อนจากการเป็นเพียงค่าใช้จ่ายเพิ่มเติมที่ถูกละเลย กลายเป็นการตัดสินใจทางวิศวกรรมที่มีความสำคัญต่อความปลอดภัย — ซึ่งเป็นสิ่งที่มันควรจะเป็นอย่างแท้จริง.

สรุป

อุปกรณ์เสริมฉนวนในตู้แรงดันสูงแบบอากาศเป็นเสมือนผู้พิทักษ์เงียบของความปลอดภัยในสถานีย่อย ข้อผิดพลาดด้านข้อกำหนดทั้งสี่ประการที่ระบุไว้ในคู่มือนี้ — การละเลยระดับมลพิษ การข้ามข้อกำหนด CTI การละเว้นเกณฑ์การทนทานทางกล และการนำข้อกำหนดแบบเดียวกันไปใช้กับสภาพแวดล้อมที่แตกต่างกัน — สามารถป้องกันได้อย่างสิ้นเชิง ด้วยการพิจารณาการเลือกส่วนประกอบฉนวนเป็นกระบวนการทางวิศวกรรมที่มีโครงสร้างและอิงหลักฐาน ทีมจัดซื้อสามารถขจัดความเสี่ยงที่ซ่อนอยู่ซึ่งอาจทำให้ตู้เสียหายได้ก่อนที่จะเกิดข้อผิดพลาดขึ้น.

ที่ Bepto Electric ทุกอุปกรณ์เสริม AIS ที่เราจัดจำหน่ายได้รับการรับรองโดยเอกสารการทดสอบตามมาตรฐาน IEC แบบเต็มรูปแบบ, การรับรองมาตรฐาน CTI, และรายงานการตรวจสอบขนาดตามมาตรฐาน — มอบความมั่นใจในข้อมูลจำเพาะให้กับวิศวกรตามที่ต้องการสำหรับสถานีไฟฟ้าย่อยของพวกเขา.

คำถามที่พบบ่อยเกี่ยวกับข้อกำหนดส่วนประกอบฉนวนสำหรับตู้

1. “IEC 62271-200:2021 อุปกรณ์สวิตช์และอุปกรณ์ควบคุมแรงดันสูง”, https://webstore.iec.ch/publication/60723. ให้ข้อกำหนดมาตรฐานสากลสำหรับอุปกรณ์สวิตช์เกียร์แบบโลหะปิดสนิทสำหรับระบบไฟฟ้ากระแสสลับที่มีแรงดันไฟฟ้าสูงสุดถึง 52 กิโลโวลต์ บทบาทหลักฐาน: หลักฐานทั่วไป; ประเภทแหล่งที่มา: มาตรฐาน สนับสนุน: คำนิยามตามข้อบังคับของขอบเขตประสิทธิภาพสำหรับอุปกรณ์เสริมของสวิตช์เกียร์. ↩

2. “IEC 60664-1:2020 การประสานงานฉนวนสำหรับอุปกรณ์ภายในระบบแรงดันไฟฟ้าต่ำ”, https://webstore.iec.ch/publication/63442. สรุปหลักการสำหรับการประสานงานการฉนวนกันความร้อน รวมถึงการจัดระดับความรุนแรงของมลพิษที่ใช้ในสภาพแวดล้อมแรงดันไฟฟ้าสูงและต่ำ บทบาทของหลักฐาน: สถิติ; ประเภทแหล่งข้อมูล: มาตรฐาน สนับสนุน: การจัดหมวดหมู่การปนเปื้อนของสิ่งแวดล้อมออกเป็นสี่ระดับมลพิษที่แตกต่างกัน. ↩

3. “ดัชนีการติดตามเปรียบเทียบ”, https://en.wikipedia.org/wiki/Comparative_Tracking_Index. อธิบายวิธีการทดสอบมาตรฐานสำหรับการประเมินความต้านทานของวัสดุต่อการติดตาม บทบาทของหลักฐาน: กลไก; ประเภทแหล่งข้อมูล: งานวิจัย สนับสนุน: กลไกที่ CTI ใช้ในการประเมินความต้านทานของฉนวนต่อการติดตามบนพื้นผิวภายใต้สภาวะที่มีมลพิษ. ↩

4. “แรงแม่เหล็กไฟฟ้าบนบาร์บัส”, https://electrical-engineering-portal.com/electromagnetic-forces-on-busbars. รายละเอียดความเค้นทางอิเล็กโทรไดนามิกที่เกิดขึ้นกับโครงสร้างรองรับระหว่างกระแสลัดวงจรสูงสุด บทบาทของหลักฐาน: กลไก; ประเภทแหล่งข้อมูล: อุตสาหกรรม สนับสนุน: ความต้องการให้ฉนวนบัสบาร์สามารถทนต่อแรงลัดวงจรได้ทางกล. ↩
