IAC AFL อธิบาย: ข้อกำหนดการจำแนกประเภทอาร์คภายในและมาตรฐานความปลอดภัยสำหรับอุปกรณ์สวิตช์เกียร์

บทนำ

ความผิดพลาดของวงจรไฟฟ้าภายในใน สวิตช์เกียร์แรงดันปานกลาง¹ เป็นหนึ่งในเหตุการณ์ที่รุนแรงที่สุดในระบบการจ่ายไฟฟ้า. ในเวลาเพียงเสี้ยววินาทีระหว่างการเกิดข้อผิดพลาดและการเคลียร์ของระบบป้องกัน, การเกิดอาร์คไฟฟ้าอย่างต่อเนื่องที่ระดับแรงดัน 12–40.5 กิโลโวลต์สามารถปลดปล่อยพลังงานได้เทียบเท่ากับหลายกิโลกรัมของทีเอ็นที — สร้างอุณหภูมิพลาสมาที่สูงกว่า 10,000 องศาเซลเซียส, คลื่นความดันที่สามารถทำลายโครงสร้างเหล็ก, และขับโลหะเหลวและก๊าซที่ลุกไหม้ซึ่งมีอันตรายถึงชีวิตต่อบุคลากรที่อยู่ภายในระยะหลายเมตรจากแผงควบคุม.

การจำแนกประเภทอาร์คภายใน (IAC) คือ IEC 62271-200² กรอบการทดสอบและรับรองมาตรฐานที่ตรวจสอบความสามารถของตู้สวิตช์เกียร์ในการกักเก็บ, ควบคุมทิศทาง, และระบายพลังงานของไฟฟ้าลัดวงจรภายในที่รุนแรงที่สุดได้อย่างปลอดภัย — เพื่อปกป้องบุคลากรในเขตการเข้าถึงที่กำหนดจากอันตรายทางความร้อน, แรงดัน, และวัตถุที่พุ่งออกมาในระหว่างเหตุการณ์ไฟฟ้าลัดวงจร — และ IAC AFL คือการจำแนกประเภทเฉพาะที่รับรองการปกป้องบุคลากรที่สามารถเข้าถึงได้จากด้านหน้า, ด้านข้าง, และด้านหลังของการติดตั้งสวิตช์เกียร์.

สำหรับวิศวกรไฟฟ้าที่ออกแบบการติดตั้งสวิตช์เกียร์แรงดันสูง (MV) ในสถานีไฟฟ้าย่อยรอง โรงงานอุตสาหกรรม และสถานที่ใดก็ตามที่อาจมีบุคลากรอยู่ระหว่างเกิดเหตุการณ์ผิดปกติ การจัดประเภท IAC ไม่ใช่ข้อกำหนดพิเศษที่เลือกเพิ่มเติม — แต่เป็นมาตรฐานความปลอดภัยขั้นต่ำที่แยกความแตกต่างระหว่างการติดตั้งสวิตช์เกียร์ที่ออกแบบมาเพื่อปกป้องบุคลากร กับการติดตั้งที่เพียงตอบสนองข้อกำหนดด้านประสิทธิภาพทางไฟฟ้าเท่านั้น การทำความเข้าใจข้อกำหนด IAC AFL สิ่งที่การทดสอบประเภทรับรอง และวิธีการที่การออกแบบสวิตช์เกียร์บรรลุการรับรอง เป็นรากฐานทางเทคนิคของข้อกำหนดความปลอดภัยสำหรับการติดตั้ง MV ที่มีความรับผิดชอบทุกโครงการ.

บทความนี้ให้ข้อมูลอ้างอิงทางเทคนิคที่ครบถ้วนสำหรับการจำแนกประเภทอาร์คภายใน IAC AFL — ตั้งแต่ฟิสิกส์ของข้อผิดพลาดและวิธีการทดสอบตามมาตรฐาน IEC 62271-200 ไปจนถึงคุณสมบัติการออกแบบ การกำหนดเขตการเข้าถึง และข้อกำหนดทางสเปกสำหรับอุปกรณ์สวิตช์เกียร์ประเภท AIS, GIS และ SIS.

สารบัญ

• อะไรคือการจำแนกประเภทอาร์คภายใน และ IAC AFL ถูกกำหนดไว้อย่างไรภายใต้มาตรฐาน IEC 62271-200?
• การทดสอบอาร์คภายในตรวจสอบการปฏิบัติตามมาตรฐาน IAC AFL ในอุปกรณ์สวิตช์เกียร์แรงดันสูง (MV) ได้อย่างไร?
• การออกแบบสวิตช์เกียร์ AIS, GIS และ SIS บรรลุการรับรอง IAC AFL ได้อย่างไร?
• วิธีการระบุและตรวจสอบข้อกำหนด IAC AFL สำหรับการติดตั้งอุปกรณ์สวิตช์เกียร์ของคุณ?
• คำถามที่พบบ่อยเกี่ยวกับการจัดประเภทอาร์คภายใน IAC ข้อกำหนดสำหรับ AFL

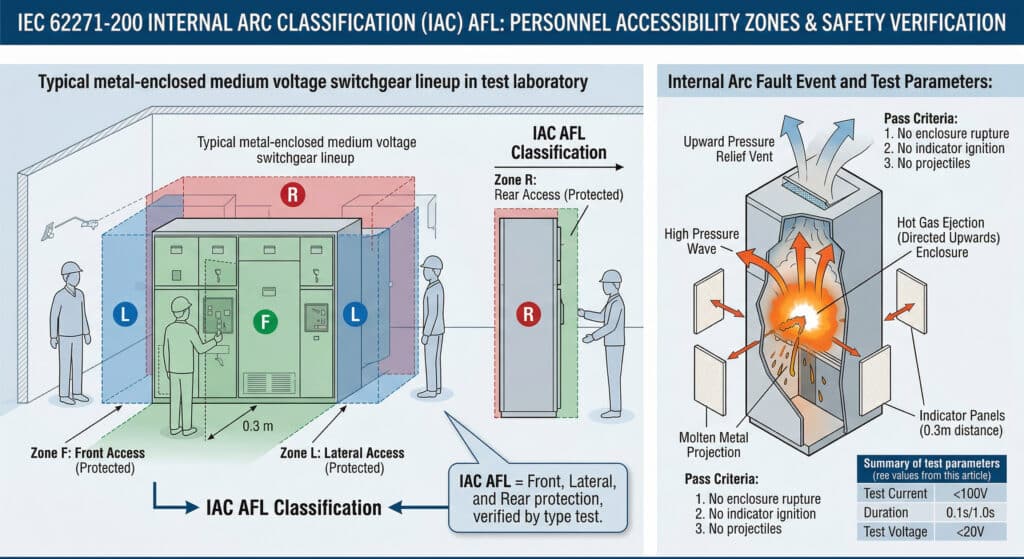

อะไรคือการจำแนกประเภทอาร์คภายใน และ IAC AFL ถูกกำหนดไว้อย่างไรภายใต้มาตรฐาน IEC 62271-200?

การจำแนกประเภทของอาร์คภายในถูกกำหนดภายใต้มาตรฐาน IEC 62271-200 ซึ่งเป็นมาตรฐานหลักสำหรับอุปกรณ์สวิตช์เกียร์แรงดันปานกลางที่ปิดด้วยโลหะ โดยเป็นการจำแนกประเภทการทดสอบแบบสมัครใจที่ยืนยันสมรรถนะของตู้สวิตช์เกียร์ในระหว่างเกิดอาร์คภายในภายใต้เงื่อนไขการทดสอบที่กำหนดไว้ ระบบการจำแนกประเภทนี้ใช้รหัสตัวอักษรเพื่อระบุด้านของตู้สวิตช์เกียร์ที่ได้รับการทดสอบและรับรองสำหรับการป้องกันบุคลากร.

ระบบการจัดประเภทจดหมาย IAC

IEC 62271-200 กำหนดการจัดประเภทการเกิดอาร์คภายในโดยใช้การรวมกันของตัวอักษรที่ระบุโซนการเข้าถึงที่ทดสอบ:

รหัสการจัดหมวดหมู่ IAC:

• A: การจำแนกประเภทอาร์คที่ใช้ได้ (อุปกรณ์ได้รับการทดสอบ IAC แล้ว)
• เอฟ: ได้รับการรับรองด้านหน้า — บุคลากรที่อยู่ด้านหน้าของแผงได้รับการปกป้อง
• แอล: ด้านข้างได้รับการรับรอง — บุคลากรที่อยู่ด้านข้างของแผงได้รับการป้องกัน
• อาร์: ผ่านการรับรองด้านหลัง — บุคลากรที่อยู่ด้านหลังแผงได้รับการปกป้อง
• บี: การจัดประเภทที่ใช้ได้กับทั้งสองด้านของการจัดเรียงแบบบัสบาร์คู่

การจัดประเภท IAC ทั่วไป:

• ไอเอซี เอ: ด้านหน้าเท่านั้น — การจัดประเภทขั้นต่ำ; ปกป้องผู้ปฏิบัติงานที่ด้านหน้าของแผงควบคุม
• ไอเอซี เอเอฟ: ด้านหน้าและด้านข้าง — ป้องกันผู้ปฏิบัติงานและบุคลากรในทางเดินที่อยู่ข้างตู้สวิตช์เกียร์
• ไอเอซี เอเอฟแอล: ด้านหน้า ด้านข้าง และด้านหลัง — การป้องกันรอบด้านเต็มรูปแบบ; จำเป็นต้องใช้ในบริเวณที่บุคลากรสามารถเข้าถึงด้านใดด้านหนึ่งของสิ่งติดตั้งได้
• ไอเอซี เอเอฟแอลบี: การป้องกันรอบทิศทางเต็มรูปแบบสำหรับสวิตช์เกียร์แบบบัสบาร์คู่

คลาสการเข้าถึง

IEC 62271-200 กำหนดคลาสการเข้าถึงสามคลาสซึ่งกำหนดระยะห่างของบุคลากรจากสวิตช์เกียร์ในระหว่างการดำเนินงานตามปกติและการบำรุงรักษา:

ระดับการเข้าถึงประเภท A (การเข้าถึงจำกัด):
การติดตั้งสวิตช์เกียร์ตั้งอยู่ในพื้นที่จำกัดการเข้าถึงซึ่งสามารถเข้าถึงได้เฉพาะบุคลากรทางไฟฟ้าที่ได้รับอนุญาตและผ่านการฝึกอบรมเท่านั้น บุคลากรต้องรักษาระยะห่างที่ปลอดภัยในระหว่างการปฏิบัติงานและได้รับการฝึกอบรมใน อาร์คแฟลช³ การรับรู้ถึงอันตราย การจัดประเภท IAC A หรือ IAC AF อาจยอมรับได้ขึ้นอยู่กับรูปแบบการติดตั้ง.

การเข้าถึงระดับ B (การเข้าถึงทั่วไป):
การติดตั้งสวิตช์เกียร์ตั้งอยู่ในพื้นที่ที่บุคคลที่ไม่ใช่เจ้าหน้าที่ไฟฟ้าสามารถเข้าถึงได้ — เช่น ผู้อยู่อาศัยในอาคาร พนักงานซ่อมบำรุง หรือบุคคลทั่วไป — ซึ่งอาจอยู่ในบริเวณใกล้เคียงกับสวิตช์เกียร์โดยไม่ได้รับการฝึกอบรมเกี่ยวกับการป้องกันไฟฟ้าลัดวงจรขั้นต่ำ การจัดประเภท IAC AFL เป็นข้อกำหนดขั้นต่ำสำหรับการติดตั้งในพื้นที่เข้าถึงได้ประเภท B.

ผลกระทบในทางปฏิบัติ: การติดตั้งอุปกรณ์สวิตช์เกียร์ใดๆ ในอาคาร สถานประกอบการอุตสาหกรรม หรือสถานีย่อยในเมืองที่มีบุคคลที่ไม่ใช่เจ้าหน้าที่ไฟฟ้าอาจอยู่ในเขตอันตรายระหว่างการทำงานปกติ จะต้องระบุให้มีการจัดประเภท IAC AFL เป็นข้อกำหนดด้านความปลอดภัยขั้นต่ำ.

ฟิสิกส์ของอาร์กไฟต์ภายใน — สิ่งที่การทดสอบ IAC ต้องมี

การทำความเข้าใจว่า การจัดประเภท IAC ต้องป้องกันอะไรนั้น จำเป็นต้องเข้าใจปรากฏการณ์ทางกายภาพที่เกิดขึ้นจากไฟฟ้าลัดวงจรภายใน:

คลื่นความดัน
อาร์คภายในสร้างพลาสมาที่อุณหภูมิเกิน 10,000°C ทำให้เกิดการขยายตัวของก๊าซอย่างรวดเร็ว ในตู้โลหะที่ปิดสนิท ความดันจะเพิ่มขึ้นในอัตรา 10–100 บาร์/มิลลิวินาที ซึ่งเพียงพอที่จะทำให้แผ่นเหล็กแตกออก ประตูระเบิด และชิ้นส่วนของตู้ถูกยิงออกไปเป็นวัตถุความเร็วสูง คลื่นความดันจะไปถึงตำแหน่งของบุคลากรภายในไม่กี่มิลลิวินาทีหลังจากการเกิดอาร์ค ซึ่งเร็วกว่าเวลาตอบสนองของมนุษย์.

การแผ่รังสีความร้อนและการปล่อยก๊าซร้อน
พลาสมาอาร์คแผ่รังสีพลังงานความร้อนอย่างเข้มข้นในทุกทิศทาง เมื่อวาล์วระบายแรงดันทำงาน ก๊าซร้อนที่มีอุณหภูมิ 500–2,000°C จะถูกปล่อยออกจากตัวเครื่อง — ซึ่งสามารถก่อให้เกิดแผลไหม้รุนแรงในระยะห่าง 1–3 เมตรจากช่องเปิดของวาล์ว ทิศทาง อุณหภูมิ และระยะเวลาของการปล่อยก๊าซร้อนเป็นพารามิเตอร์ที่สำคัญซึ่งต้องได้รับการตรวจสอบในการทดสอบ IAC.

การพ่นโลหะหลอมเหลว:
การกัดกร่อนแบบอาร์คของบัสบาร์, จุดสัมผัส, และพื้นผิวของตัวครอบก่อให้เกิดหยดโลหะเหลวที่ถูกขับออกมาด้วยความเร็วสูงผ่านช่องระบายแรงดันหรือรอยแตกของตัวครอบ หยดทองแดงเหลวที่อุณหภูมิ 1,083°C ก่อให้เกิดการติดไฟทันทีของเสื้อผ้าและแผลไหม้จากการสัมผัสอย่างรุนแรง.

คลื่นความดันเสียง
การจุดระเบิดแบบอาร์คเริ่มต้นจะสร้างคลื่นความดันที่แพร่กระจายผ่านอากาศด้วยความเร็วเสียง — ประมาณ 340 เมตรต่อวินาที ความดันเสียงเกินที่ 1 เมตรจากอาร์คภายใน 12kV สามารถเกิน 200 ปาสคาล — เพียงพอที่จะทำให้เกิดความเสียหายต่อแก้วหูและการสูญเสียการทรงตัว.

พารามิเตอร์การทดสอบ IAC ภายใต้มาตรฐาน IEC 62271-200

พารามิเตอร์การทดสอบ	มูลค่ามาตรฐาน	หมายเหตุ
กระแสทดสอบ	กระแสไฟฟ้าลัดวงจรที่กำหนด (Isc)	โดยทั่วไป 16kA, 20kA, 25kA, หรือ 31.5kA
ระยะเวลาการทดสอบ	0.1 วินาที (100 มิลลิวินาที) หรือ 1.0 วินาที (1,000 มิลลิวินาที)	ระบุโดยผู้ผลิต; 1.0 วินาทีมีความยุ่งยากมากกว่า
แรงดันทดสอบ	แรงดันไฟฟ้าที่กำหนด (Um)	12kV, 24kV หรือ 40.5kV
การเริ่มต้นอาร์ค	ลวดบางระหว่างเฟสหรือเฟสถึงดิน	ตำแหน่งความผิดพลาดที่เลวร้ายที่สุดในแต่ละส่วน
แผงแสดงตัวชี้วัด	ผ้าฝ้ายแผ่นที่จัดวางในระยะห่างที่กำหนด	การจุดระเบิด = การทดสอบล้มเหลวสำหรับหน้านั้น
ระยะห่างของบุคลากร	0.3 เมตร จากหน้าตู้	แผงแสดงตัวชี้วัดที่ติดตั้งไว้ที่ระยะนี้
เกณฑ์การผ่าน	ไม่มีการแตกของตัวบรรจุ; ไม่มีไฟแสดงการทำงาน; ไม่มีวัตถุพุ่งทะลุผ่านตัวบ่งชี้	ทั้งสามเกณฑ์ต้องได้รับการปฏิบัติตามพร้อมกัน

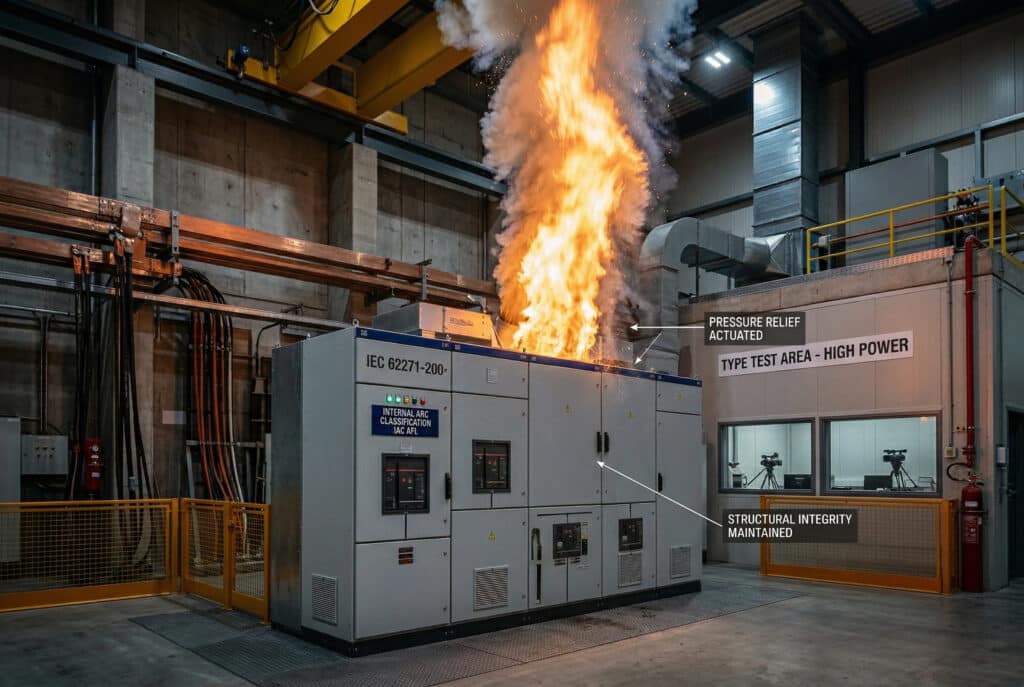

การทดสอบอาร์คภายในตรวจสอบการปฏิบัติตามมาตรฐาน IAC AFL ในอุปกรณ์สวิตช์เกียร์แรงดันสูง (MV) ได้อย่างไร?

การทดสอบประเภท IAC เป็นหนึ่งในทดสอบที่เข้มงวดและทำลายล้างมากที่สุดในการรับรองอุปกรณ์สวิตช์เกียร์แรงดันปานกลาง (MV) — แผงทดสอบจะถูกทำให้เกิดไฟฟ้าลัดวงจรภายในอย่างรุนแรงที่สุดภายใต้กระแสลัดวงจรที่กำหนด และตัวตู้ต้องสามารถทนต่อเหตุการณ์นี้ได้พร้อมทั้งปกป้องตำแหน่งของบุคคลจำลองที่อยู่บนทุกด้านที่ได้รับการรับรอง.

การตั้งค่าการทดสอบและขั้นตอนการทดสอบ

ขั้นตอนที่ 1 — การติดตั้งแผงแสดงผล:
แผงตัวบ่งชี้ผ้าฝ้าย (มาตรฐานตาม IEC 62271-200 ภาคผนวก A) ติดตั้งที่ระยะห่าง 0.3 เมตรจากแต่ละด้านของตู้สวิตช์เกียร์ที่กำลังทดสอบ ผ้าฝ้ายเป็นตัวบ่งชี้การผ่าน/ไม่ผ่านหลัก — หากผ้าฝ้ายติดไฟในระหว่างเหตุการณ์อาร์ก การทดสอบจะล้มเหลวสำหรับด้านนั้น ระยะห่าง 0.3 เมตรแสดงถึงระยะปลอดภัยขั้นต่ำสำหรับการปฏิบัติงานของบุคลากรในเขตที่สามารถเข้าถึงได้.

ขั้นตอนที่ 2 — ลวดเริ่มต้นอาร์ค:
สายทองแดงเส้นบาง (โดยทั่วไปมีเส้นผ่านศูนย์กลาง 0.1–0.5 มม.) จะถูกติดตั้งระหว่างเฟสหรือระหว่างเฟสกับสายดิน ณ ตำแหน่งที่เกิดข้อผิดพลาดที่เลวร้ายที่สุดภายในแต่ละช่องสวิตช์เกียร์ — โดยจะทดสอบแยกกันในแต่ละช่อง ได้แก่ ช่องบัสบาร์ ช่องอุปกรณ์สวิตช์ และช่องสายเคเบิล สายทองแดงจะระเหยทันทีเมื่อเกิดอาร์ก ส่งผลให้เกิดอาร์กต่อเนื่องที่ระดับกระแสทดสอบ.

ขั้นตอนที่ 3 — ทดสอบแอปพลิเคชันปัจจุบัน:
วงจรทดสอบจะจ่ายกระแสไฟฟ้าลัดวงจรที่กำหนดผ่านอาร์คเป็นระยะเวลาทดสอบที่กำหนด (0.1 วินาที หรือ 1.0 วินาที)ระยะเวลา 1.0 วินาทีนั้นมีความยุ่งยากมากกว่า 0.1 วินาทีอย่างมีนัยสำคัญ — ซึ่งถือเป็นเวลาการเคลียร์การป้องกันในกรณีที่เลวร้ายที่สุดสำหรับระบบป้องกันหลักที่ล้มเหลวและต้องพึ่งพาการป้องกันสำรอง สเปค IAC AFL ส่วนใหญ่ในปัจจุบันกำหนดให้ระยะเวลาทดสอบต้องเป็น 1.0 วินาทีสำหรับการติดตั้งที่มีเวลาเคลียร์การป้องกันสำรองเกินกว่า 100 มิลลิวินาที.

ขั้นตอนที่ 4 — การบันทึกความเร็วสูง:
กล้องความเร็วสูง (อย่างน้อย 1,000 เฟรมต่อวินาที) บันทึกเหตุการณ์การเกิดอาร์คจากทุกด้านพร้อมกัน บันทึกเวลาการเปิดใช้งานการระบายแรงดัน ทิศทางและอุณหภูมิของการปล่อยก๊าซ การเปลี่ยนรูปของตัวเรือน และเหตุการณ์การปล่อยวัตถุใดๆ การบันทึกจะถูกวิเคราะห์เฟรมต่อเฟรมเพื่อยืนยันการปฏิบัติตามเกณฑ์การผ่านทั้งหมด.

ขั้นตอนที่ 5 — การตรวจสอบหลังการทดสอบ:
หลังจากการทดสอบอาร์ก แผงทดสอบจะถูกตรวจสอบเพื่อ:

• ความสมบูรณ์ของโครงสร้างของตัวปิดล้อม (ไม่มีการแตกหรือแตกเป็นชิ้น)
• การยึดประตูและฝาครอบ (ฝาครอบทั้งหมดยังคงติดอยู่หรือถูกควบคุม)
• สภาพแผงควบคุม (ไม่มีการจุดระเบิด, ไม่มีรูจากกระสุน)
• ฟังก์ชันระบายความดัน (เปิดใช้งานอย่างถูกต้องและปิดผนึกใหม่)

เกณฑ์การผ่าน IAC AFL — ต้องผ่านทั้งสามข้อ

เกณฑ์ที่ 1 — ไม่มีการแตกของภาชนะปิดล้อม:
ตู้สวิตช์เกียร์ต้องไม่แตก, ไม่แตกเป็นชิ้น, หรือไม่ยื่นชิ้นส่วนออกมาในระหว่างเหตุการณ์อาร์ก การเสียรูปที่ควบคุมได้ของตู้เป็นที่ยอมรับได้ — การบิดเบี้ยวถาวรของแผง, ประตู, หรือฝาครอบเป็นสิ่งที่คาดหวังและไม่ถือเป็นการล้มเหลว ข้อกำหนดที่สำคัญคือต้องไม่มีการแตกเป็นชิ้นที่ไม่สามารถควบคุมได้ซึ่งอาจยื่นชิ้นส่วนโลหะไปยังตำแหน่งของบุคลากร.

เกณฑ์ที่ 2 — ไม่มีแผงแสดงสัญญาณจุดระเบิด:
แผงตัวบ่งชี้ฝ้ายทั้งหมดที่ระยะห่าง 0.3 เมตรจากพื้นผิวที่ได้รับการรับรองใด ๆ จะต้องไม่ติดไฟในระหว่างหรือหลังเหตุการณ์อาร์กไฟฟ้ากระจาย เกณฑ์นี้ยืนยันว่า การปล่อยก๊าซร้อน การแผ่รังสีความร้อน และการกระเด็นของโลหะหลอมเหลวทั้งหมดจะถูกเบี่ยงเบนออกจากตำแหน่งของบุคลากร — ไม่ว่าจะอยู่ภายในพื้นที่ปิดล้อมหรือถูกระบายออกผ่านช่องระบายแรงดันที่ควบคุมไปยังพื้นที่ปลอดภัย.

เกณฑ์ที่ 3 — ไม่มีการทะลุของวัตถุพุ่ง:
ไม่มีวัตถุทรงกลมแข็งใด ๆ — ชิ้นส่วนของตัวเครื่อง, ตัวเชื่อม, ผลิตภัณฑ์จากการกัดกร่อนของอาร์ค, หรือหยดโลหะหลอมเหลว — ที่สามารถทะลุผ่านแผงตัวบ่งชี้ได้ ข้อกำหนดนี้ยืนยันว่าการออกแบบตัวเครื่องสามารถป้องกันการกระเด็นของชิ้นส่วนที่มีความเร็วสูงไปยังตำแหน่งของบุคลากรบนทุกด้านที่ได้รับการรับรอง.

การออกแบบเพื่อลดแรงดัน — กุญแจสำคัญสู่การปฏิบัติตามมาตรฐาน IAC AFL

กลไกทางเทคนิคที่ทำให้การปฏิบัติตามมาตรฐาน IAC AFL เป็นไปได้คือการระบายแรงดันที่ควบคุมไว้ — เส้นทางที่ออกแบบไว้ซึ่งแรงดันและก๊าซร้อนที่เกิดจากการเกิดอาร์คจะถูกนำออกจากตำแหน่งของบุคลากรทุกคนพร้อมกัน สำหรับการรับรอง IAC AFL (ป้องกันทั้งสามด้าน) ระบบระบายแรงดันต้องนำก๊าซที่ระบายออกให้ห่างจากตำแหน่งด้านหน้า ด้านข้าง และด้านหลัง — ซึ่งโดยทั่วไปหมายถึงการนำก๊าซที่ระบายออกขึ้นผ่านหลังคาแผงหรือลงผ่านพื้น.

แนวทางการออกแบบเพื่อลดแรงดัน:

• ท่อระบายแรงดันแบบติดตั้งด้านบน: ก๊าซอาร์คจะถูกระบายออกในแนวตั้งขึ้นสู่ด้านบนผ่านแผ่นระบายแรงดันที่ติดตั้งบนหลังคา — ซึ่งเป็นวิธีที่ใช้กันทั่วไปที่สุดสำหรับสวิตช์เกียร์ภายในอาคารที่มีความสูงเพดานเพียงพอ
• ช่องระบายอากาศด้านล่าง: ก๊าซอาร์คที่ถูกส่งลงด้านล่างผ่านช่องในพื้นไปยังช่องระบายอากาศเฉพาะ — ใช้ในกรณีที่มีความสูงของเพดานจำกัดหรือห้องสวิตช์เกียร์มีพื้นยก
• ท่อไอเสียแบบโค้งรวม: ท่อไอเสียที่ติดตั้งจากโรงงานซึ่งนำก๊าซอาร์คไปยังจุดระบายที่ปลอดภัยและห่างไกล — ใช้ในการติดตั้งที่ไม่สามารถระบายออกทางด้านบนหรือด้านล่างได้

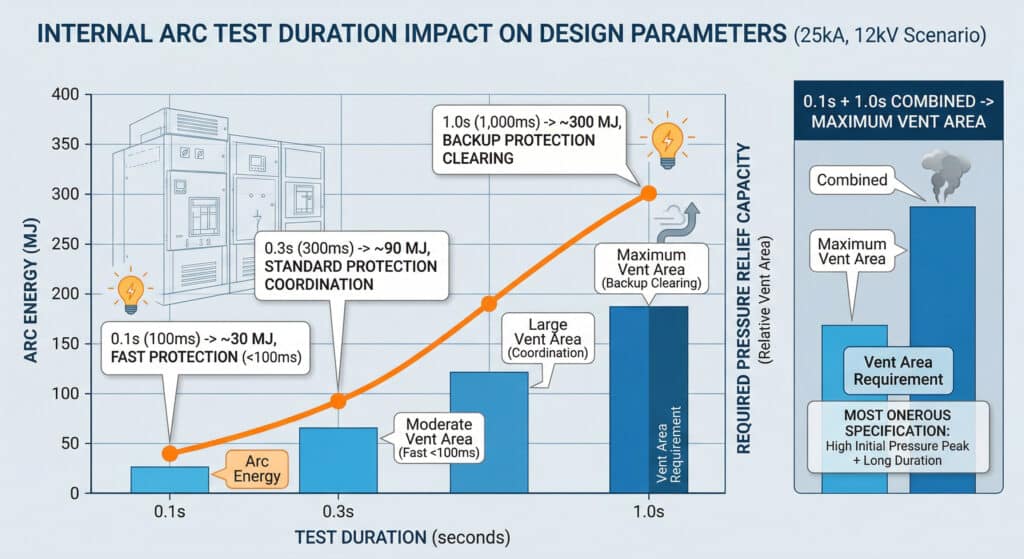

ผลกระทบของระยะเวลาการทดสอบ IAC ต่อการออกแบบ

ระยะเวลาการทดสอบ	อาร์คพลังงาน (25kA, 12kV)	ข้อกำหนดการบรรเทาความดัน	การใช้งานทั่วไป
0.1 วินาที (100 มิลลิวินาที)	ประมาณ 30 เมกะจูล	พื้นที่ระบายอากาศปานกลาง	การป้องกันที่รวดเร็ว (< 100 มิลลิวินาทีในการตัดวงจร)
0.3 วินาที (300 มิลลิวินาที)	ประมาณ 90 เมกะจูล	พื้นที่ระบายอากาศขนาดใหญ่	การประสานงานการป้องกันมาตรฐาน
1.0 วินาที (1,000 มิลลิวินาที)	ประมาณ 300 เมกะจูล	พื้นที่ระบายอากาศสูงสุด	การล้างการป้องกันสำรองข้อมูล
0.1 วินาที + 1.0 วินาที	รวมกัน	พื้นที่ระบายอากาศสูงสุด	ข้อกำหนดที่ยุ่งยากที่สุด

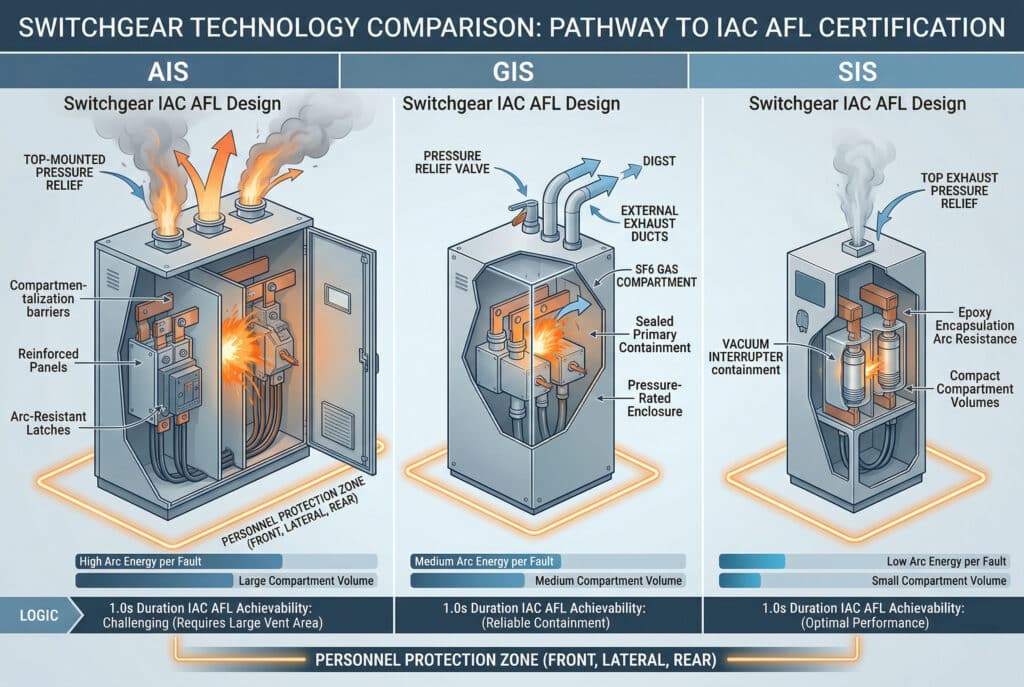

การออกแบบสวิตช์เกียร์ AIS, GIS และ SIS บรรลุการรับรอง IAC AFL ได้อย่างไร?

วิธีการในการบรรลุการรับรอง IAC AFL มีความแตกต่างกันอย่างพื้นฐานระหว่างเทคโนโลยีสวิตช์เกียร์ AIS, GIS และ SIS — สะท้อนให้เห็นถึงพลังงานอาร์ก, ปริมาตรของช่องแยก, และความท้าทายในการระบายแรงดันที่แตกต่างกันซึ่งเกี่ยวข้องกับแต่ละวัสดุฉนวนและสื่อสวิตช์.

การออกแบบ AIS Switchgear IAC AFL

สวิตช์เกียร์แบบฉนวนอากาศนำเสนอปัญหาการออกแบบสายไฟเบอร์ออปติกสำหรับระบบ IAC ที่ท้าทายที่สุด: ปริมาตรของช่องขนาดใหญ่, พลังงานอาร์คสูงต่อเหตุการณ์ความผิดพลาด (การดับอาร์คในอากาศช้ากว่าในสุญญากาศหรือ SF6) และความต้องการในการจัดการการระบายความดันจากตู้ที่มีขนาดใหญ่ทางกายภาพในขณะที่ปกป้องทั้งสามด้าน.

คุณสมบัติการออกแบบ AIS IAC AFL:

• การแบ่งแยกส่วน: แผงกั้นโลหะแยกต่างหากระหว่างบัสบาร์ อุปกรณ์สวิตช์ และช่องเก็บสายเคเบิล ช่วยจำกัดการลุกลามของอาร์กและควบคุมแรงดันที่เพิ่มขึ้นให้อยู่เฉพาะในช่องที่มีข้อบกพร่องเท่านั้น
• แผงล้อมเสริมความแข็งแรง: เหล็กเกจหนา (2.5–3 มม.) ที่ด้านหน้า ด้านข้าง และด้านหลัง ช่วยต้านทานการเสียรูปจากการกดดันและป้องกันการแตกกระจาย
• การระบายความดันแบบติดตั้งด้านบน: แผ่นระบายแรงดันขนาดใหญ่บนหลังคาแผงควบคุมจะระบายก๊าซอาร์คขึ้นด้านบนในแนวตั้ง ห่างจากตำแหน่งหน้าทั้งสามด้าน
• กลอนประตูทนไฟกระแสร้อน: กลไกล็อกประตูแบบบวกที่ยังคงปิดอยู่ภายใต้การโหลดคลื่นแรงดัน ป้องกันการดีดตัวของประตูเข้าหาบุคลากรที่อยู่ด้านหน้า

ข้อจำกัด AIS IAC AFL: ปริมาตรช่องขนาดใหญ่หมายถึงพลังงานอาร์คทั้งหมดที่ต้องจัดการสูงขึ้น การบรรลุค่า IAC AFL ที่ระยะเวลาทดสอบ 1.0 วินาทีใน AIS ต้องมีพื้นที่ระบายแรงดันออกขนาดใหญ่ ซึ่งมักจำกัดความสูงและความลึกของแผง.

GIS Switchgear IAC AFL Design

อุปกรณ์สวิตช์เกียร์ที่หุ้มฉนวนด้วยก๊าซได้รับประโยชน์จากการปิดผนึก ก๊าซ SF6⁴ ช่องที่บรรจุพลังงานโค้งเริ่มต้นภายในปริมาตรของแก๊ส — แต่การก่อสร้างแบบปิดผนึกสร้างปัญหาที่แตกต่างออกไป: หากช่อง SF6 ล้มเหลวในการกักเก็บแรงดันโค้ง การแตกของโครงสร้างที่เกิดตามมาจะรุนแรงกว่าใน AIS เนื่องจากพลังงานที่เก็บสะสมเพิ่มเติมของแก๊สที่ถูกอัดแรงดัน.

คุณสมบัติการออกแบบ GIS IAC AFL:

• ห้องก๊าซปิดผนึกเป็นระบบกักเก็บหลัก: ช่องเก็บก๊าซ SF6 ถูกออกแบบมาเพื่อรองรับแรงดันอาร์คตลอดระยะเวลาการทดสอบโดยไม่แตก — กลไกการป้องกัน IAC หลักในระบบ GIS
• วาล์วระบายแรงดัน: วาล์วระบายแรงดันที่ตั้งจากโรงงานในแต่ละช่องแก๊สจะทำงานเมื่อถึงค่าแรงดันที่กำหนดไว้ โดยจะระบายแก๊สออกผ่านช่องทางที่ควบคุมไว้
• ระดับความดันของช่อง: ตู้บรรจุระบบ GIS ได้รับการจัดระดับความดันเพื่อทนต่อแรงดันอาร์คสูงสุดโดยไม่แตก — โดยทั่วไปคือ 3–5 เท่าของความดันเติม SF6 ที่กำหนด
• ท่อระบายอากาศโค้งภายนอก: การระบายแรงดันจะถูกส่งผ่านท่อที่ติดตั้งจากโรงงานไปยังจุดระบายไอเสียที่ปลอดภัย ห่างจากตำแหน่งของบุคลากรทั้งหมด

GIS IAC AFL Advantage: ปริมาตรช่องที่เล็กลงและการดับอาร์ก SF6 ที่เร็วขึ้นช่วยลดพลังงานอาร์กทั้งหมดต่อเหตุการณ์ขัดข้อง ทำให้การปฏิบัติตามมาตรฐาน IAC AFL เป็นไปได้มากขึ้นในช่วงเวลาทดสอบที่ยาวนานกว่าเมื่อเทียบกับการออกแบบ AIS ที่เทียบเท่ากัน.

SIS Switchgear IAC AFL การออกแบบ

สวิตช์เกียร์แบบฉนวนแบบแข็งมีประสิทธิภาพการทำงานของ IAC AFL ที่ดีที่สุดในบรรดาเทคโนโลยีทั้งสาม โดยผสมผสานปริมาตรช่องขนาดเล็กของ GIS กับข้อได้เปรียบด้านพลังงานการดับอาร์คในสุญญากาศ ซึ่งช่วยลดพลังงานอาร์คทั้งหมดต่อเหตุการณ์ขัดข้องให้น้อยที่สุด.

คุณสมบัติการออกแบบ SIS IAC AFL:

• การกักเก็บอาร์คของตัวตัดวงจรสุญญากาศ: ตัวตัดวงจรสุญญากาศจะกักเก็บอาร์คการสวิตช์ไว้ภายในปลอกที่ปิดผนึกอย่างแน่นหนา — ไม่มีพลังงานอาร์คหลุดออกมาสู่ช่องสวิตช์เกียร์ในระหว่างการตัดหรือเชื่อมต่อโหลดตามปกติ
• การต้านทานอาร์คของการห่อหุ้มด้วยอีพ็อกซี่: ฉนวนกันไฟฟ้าแบบหล่ออีพ็อกซี่ให้พื้นผิวที่ทนต่อการลัดวงจร (IEC 61621 > 180 วินาที) ซึ่งต้านทานการแพร่กระจายของการลัดวงจรผ่านพื้นผิวฉนวนในระหว่างเหตุการณ์ความผิดพลาด
• ปริมาตรช่องเก็บของขนาดกะทัดรัด: ปริมาตรของช่องว่างทางกายภาพขนาดเล็กจำกัดปริมาตรก๊าซทั้งหมดที่สามารถขยายตัวได้เมื่อเกิดแรงดันสูงขึ้น ส่งผลให้อัตราการเพิ่มขึ้นของความดันสูงสุดลดลง
• การระบายแรงดันไอเสียด้านบน: รูปทรงแผงที่กะทัดรัดช่วยให้การออกแบบการระบายแรงดันด้านบนง่ายขึ้น ทำให้ได้ IAC AFL ด้วยพื้นที่ระบายที่เล็กกว่าเมื่อเทียบกับรุ่น AIS ที่เทียบเท่า

การเปรียบเทียบประสิทธิภาพ SIS IAC AFL:

พารามิเตอร์	เอไอเอส	ระบบสารสนเทศภูมิศาสตร์	SIS
พลังงานอาร์คต่อความเสียหาย (25kA, 0.1 วินาที)	สูง (การสูญหายของอากาศ)	ระดับกลาง (การดับของ SF6)	ต่ำ (สูญญากาศ)
ปริมาตรของช่อง	ใหญ่	ระดับกลาง	เล็ก
อัตราการเพิ่มขึ้นของความดันสูงสุด	สูง	ระดับกลาง	ต่ำ
พื้นที่ที่ต้องการช่องระบายแรงดัน	ใหญ่	ระดับกลาง	เล็ก
IAC AFL ที่ 1.0 วินาที ความสามารถในการบรรลุ	ท้าทาย	มาตรฐาน	มาตรฐาน
การกลับมาใช้งานหลังเกิดข้อผิดพลาด	ซับซ้อน (ความเสียหายของรางโค้ง)	จำเป็นต้องวิเคราะห์ก๊าซ	ทดสอบเฉพาะ Hi-pot + PD เท่านั้น

กรณีลูกค้า: ข้อกำหนด IAC AFL ป้องกันอุบัติเหตุด้านความปลอดภัยของบุคลากร

ผู้จัดการฝ่ายจัดซื้อจัดจ้างของบริษัทสาธารณูปโภคที่ดูแลเครือข่ายสถานีย่อยไฟฟ้าแรงดัน 12kV ในเขตเมืองของยุโรปกลาง ได้ติดต่อ Bepto หลังจากเกิดเหตุการณ์เฉียดอันตรายที่การติดตั้งอุปกรณ์สวิตช์เกียร์ของคู่แข่งข้อบกพร่องของบัสบาร์ในแผงที่ไม่ได้รับการจัดประเภทเป็นคลาส IAC ได้ส่งผลให้เกิดการแตกของตู้ครอบที่ด้านข้าง — ทำให้ก๊าซร้อนและเศษโลหะพุ่งเข้าไปในทางเดินของสถานีย่อยซึ่งมีช่างเทคนิคกำลังทำงานอยู่เพียงไม่กี่วินาทีก่อนที่ข้อบกพร่องจะเกิดขึ้น ช่างเทคนิคไม่ได้รับบาดเจ็บเนื่องจากได้ก้าวออกจากทางเดินเพื่อหยิบเครื่องมือพอดี.

การตรวจสอบความปลอดภัยครั้งต่อมาของหน่วยงานสาธารณูปโภคได้ระบุการติดตั้งสถานีไฟฟ้าย่อยรอง 23 แห่งที่มีการติดตั้งสวิตช์เกียร์ที่ไม่ได้รับการจัดประเภทเป็น IAC หรือได้รับการจัดประเภทเป็น IAC A เท่านั้นในตำแหน่งที่เข้าถึงได้โดยบุคลากรที่ไม่ใช่ช่างไฟฟ้าหลังจากระบุสวิตช์เกียร์ SIS ที่ได้รับการจัดประเภท IAC AFL ของ Bepto สำหรับแผงทดแทนทั้งหมดแล้ว ผู้ให้บริการสาธารณูปโภคยืนยันว่าการออกแบบระบายแรงดันด้านบนแบบกะทัดรัดได้ผ่านมาตรฐาน IAC AFL ที่ระยะเวลาทดสอบ 1.0 วินาที ซึ่งให้การปกป้องบุคลากรรอบด้านอย่างเต็มที่แม้ในสถานการณ์ที่เวลาการเคลียร์การป้องกันสำรองยังไม่หมด การก่อสร้างฉนวนแบบปิดผนึกยังช่วยขจัดความกังวลเรื่องความเสียหายของรางอาร์คและการปนเปื้อนก๊าซ SF6 ซึ่งเคยทำให้การเดินเครื่องใหม่หลังเกิดข้อผิดพลาดบนอุปกรณ์ของคู่แข่งมีความซับซ้อน.

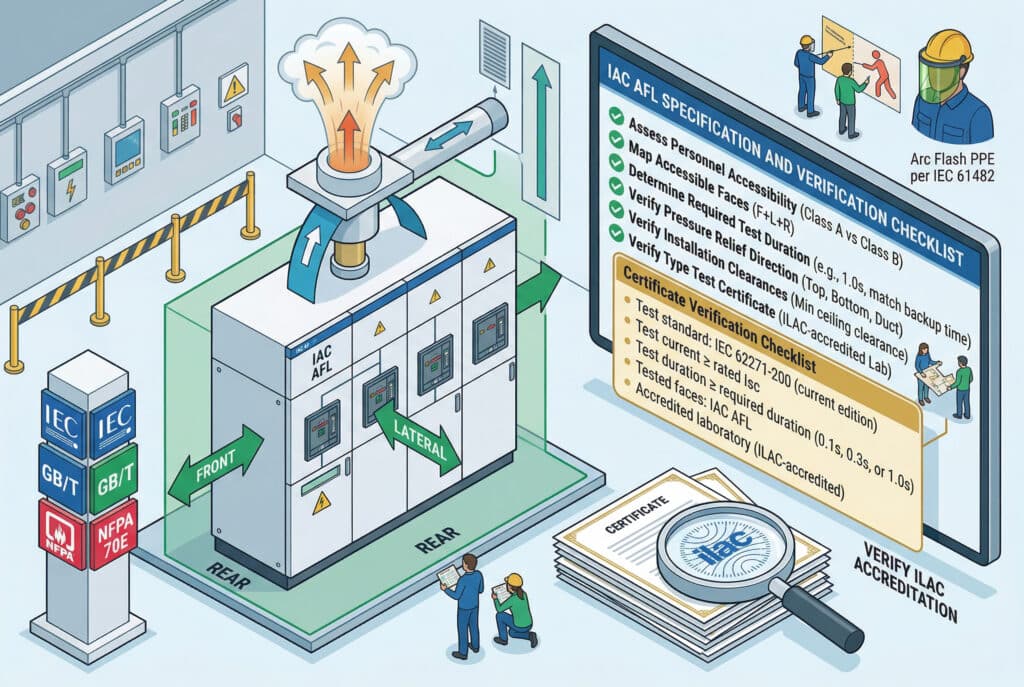

วิธีการระบุและตรวจสอบข้อกำหนด IAC AFL สำหรับการติดตั้งอุปกรณ์สวิตช์เกียร์ของคุณ?

การระบุ IAC AFL อย่างถูกต้องจำเป็นต้องมีการประเมินสภาพการเข้าถึงของระบบติดตั้ง, เวลาการเคลียร์ของระบบป้องกัน, และการจัดวางทางกายภาพอย่างเป็นระบบ — ควบคู่ไปกับการตรวจสอบอย่างเข้มงวดของเอกสารรับรองการทดสอบประเภท IAC ของผู้จัดจำหน่ายให้สอดคล้องกับพารามิเตอร์การติดตั้งที่เฉพาะเจาะจง.

ขั้นตอนที่ 1: กำหนดการจัดประเภท IAC ที่จำเป็น

ประเมินการเข้าถึงของบุคลากร:

• แผนที่ตำแหน่งของบุคลากรทั้งหมดให้สัมพันธ์กับการติดตั้งสวิตช์เกียร์ในระหว่างการใช้งานตามปกติ การบำรุงรักษา และการตอบสนองต่อเหตุฉุกเฉิน
• ระบุด้านของตู้สวิตช์เกียร์ที่บุคลากรสามารถเข้าถึงได้ — ด้านหน้าเท่านั้น ด้านหน้าและด้านข้าง หรือทั้งสามด้าน
• จัดประเภทการเข้าถึงการติดตั้งตามมาตรฐาน IEC 62271-200: ระดับ A (จำกัดเฉพาะบุคลากรที่ได้รับการฝึกอบรมเท่านั้น) หรือระดับ B (การเข้าถึงทั่วไป บุคลากรที่ไม่ใช่ช่างไฟฟ้าสามารถเข้าได้)
• กฎ: หากมีบุคลากรที่ไม่ใช่ช่างไฟฟ้าสามารถเข้าถึงส่วนใด ๆ ของการติดตั้งสวิตช์เกียร์ ให้ระบุ IAC AFL เป็นขั้นต่ำ

กำหนดระยะเวลาการทดสอบที่ต้องการ:

• ระบุเวลาการเคลียร์การป้องกันหลักสำหรับการติดตั้ง (โดยทั่วไปคือ 60–150 มิลลิวินาทีสำหรับการป้องกันแบบดิจิทัลสมัยใหม่)
• ระบุเวลาการล้างการป้องกันสำรอง (โดยทั่วไปคือ 300–1,000 มิลลิวินาทีสำหรับการสำรองข้อมูลขาเข้า)
• กฎ: ระบุระยะเวลาการทดสอบ IAC ให้เท่ากับหรือมากกว่าเวลาการเคลียร์การป้องกันสำรอง; สำหรับการติดตั้งที่มีเวลาการเคลียร์สำรองเกิน 300 มิลลิวินาที ให้ระบุระยะเวลาการทดสอบเป็น 1.0 วินาที

ขั้นตอนที่ 2: ตรวจสอบทิศทางการระบายความดัน

การรับรอง IAC AFL มีความเฉพาะเจาะจงกับการติดตั้งในแง่ที่สำคัญประการหนึ่ง: ทิศทางของการระบายแรงดันออกต้องได้รับการตรวจสอบให้ตรงกับรูปแบบการติดตั้งจริง แผงที่ได้รับการรับรอง IAC AFL ในการทดสอบที่โรงงานโดยมีการระบายออกด้านบนอาจไม่สามารถปกป้องบุคลากรได้หากติดตั้งในตำแหน่งที่มีการระบายออกด้านบนถูกปิดกั้นโดยเพดานต่ำหรือถูกบังคับให้ระบายไปยังพื้นที่ที่มีผู้คนอยู่.

รายการตรวจสอบการยืนยันการบรรเทาความดัน:

• ยืนยันทิศทางการระบายแรงดัน (ด้านบน ด้านล่าง หรือท่อ) ให้สอดคล้องกับรูปทรงของห้องติดตั้ง
• ตรวจสอบระยะห่างขั้นต่ำของเพดานเหนือช่องระบายแรงดัน (โดยทั่วไปควรมีพื้นที่ว่างขั้นต่ำ 300–500 มม.)
• ยืนยันเส้นทางท่อไอเสีย (หากมี) สิ้นสุดที่ตำแหน่งที่ปลอดภัยและไม่มีผู้อยู่อาศัย
• ตรวจสอบให้แน่ใจว่าการเปิดใช้งานการระบายแรงดันไม่ได้ส่งก๊าซร้อนไปยังจุดเข้าสายเคเบิล ถาดสายเคเบิลควบคุม หรืออุปกรณ์ที่อยู่ใกล้เคียง

ขั้นตอนที่ 3: ตรวจสอบใบรับรองการทดสอบประเภท IAC

ใบรับรองการทดสอบประเภท IAC เป็นหลักฐานที่ถูกต้องเพียงอย่างเดียวของการปฏิบัติตามมาตรฐาน IAC AFL — และต้องตรวจสอบอย่างละเอียดตามพารามิเตอร์การติดตั้งที่เฉพาะเจาะจง:

รายการตรวจสอบการยืนยันใบรับรอง:

• มาตรฐานการทดสอบ: ยืนยันการอ้างอิงใบรับรอง IEC 62271-200 (ฉบับปัจจุบัน) — ไม่ใช่ฉบับที่ถูกยกเลิก
• กระแสทดสอบ: ยืนยันว่าทดสอบแล้ว Isc ≥ ค่า Isc ที่กำหนด ณ จุดติดตั้ง (กระแสไฟฟ้าลัดวงจรที่คาดการณ์)
• ระยะเวลาการทดสอบ: ยืนยันระยะเวลาที่ทดสอบแล้ว ≥ ระยะเวลาที่กำหนด (0.1 วินาที, 0.3 วินาที หรือ 1.0 วินาที)
• ใบหน้าที่ผ่านการทดสอบ: ใบรับรองยืนยันอย่างชัดเจนว่าต้องเป็น IAC AFL (ด้านหน้า ด้านข้าง และด้านหลัง) — ไม่ใช่ IAC AF หรือ IAC A เท่านั้น
• การกำหนดค่าแผง: ยืนยันว่าการตั้งค่าที่ทดสอบตรงกับแผงที่ระบุ (บัสบาร์เดี่ยว / บัสบาร์คู่; พร้อม / ไม่มีช่องเก็บสายเคเบิล; พร้อม / ไม่มีช่องเก็บมิเตอร์)
• ห้องปฏิบัติการที่ได้รับการรับรอง: ยืนยันว่าได้ดำเนินการทดสอบที่ ได้รับการรับรองจาก ILAC⁵ ห้องปฏิบัติการทดสอบกำลังสูง — ไม่ใช่สถานที่ทดสอบของผู้ผลิตภายในองค์กร

ขั้นตอนที่ 4: การจับคู่มาตรฐานและการรับรอง

• IEC 62271-200: มาตรฐานหลัก — อุปกรณ์สวิตช์เกียร์แรงดันสูงชนิดโลหะหุ้มครอบ รวมถึงวิธีการทดสอบ IAC และการจัดประเภท
• IEC 62271-200 ภาคผนวก A: ข้อกำหนดแผงแสดงผลตัวชี้วัดและข้อกำหนดการตั้งค่าการทดสอบ
• IEC 62271-1: ข้อกำหนดทั่วไป — คำนิยามของกระแสไฟฟ้าลัดวงจรที่กำหนดและระยะเวลา
• IEC 61482-1-1 / IEC 61482-1-2: มาตรฐานเสื้อผ้าป้องกันไฟฟ้าลัดวงจร — ระบุข้อกำหนดอุปกรณ์ป้องกันส่วนบุคคลสำหรับบุคลากรในเขตที่จัดประเภท IAC
• NFPA 70E: มาตรฐานความปลอดภัยทางไฟฟ้าในสถานที่ทำงานของสหรัฐอเมริกา — การวิเคราะห์อันตรายจากไฟฟ้าลัดวงจรและการเลือกอุปกรณ์ป้องกันส่วนบุคคล (ใช้ได้กับข้อกำหนดของสหรัฐอเมริกาและที่ได้รับอิทธิพลจากสหรัฐอเมริกา)
• GB/T 11022 / GB/T 3906: มาตรฐานแห่งชาติจีน — ยืนยันข้อกำหนดการจัดประเภท IAC ในบริบทของมาตรฐานแห่งชาติจีน

สรุปข้อกำหนดเฉพาะ IAC AFL

พารามิเตอร์ของสเปค	ข้อกำหนดขั้นต่ำ	แนะนำสำหรับคลาส B
การจัดประเภท IAC	ไอเอซี เอเอฟแอล	ไอเอซี เอเอฟแอล
กระแสทดสอบ	≥ ผู้สมัครที่คาดหวังในพิธีรับเข้า	≥ Prospective Isc + 10% margin
ระยะเวลาการทดสอบ	≥ เวลาการล้างการป้องกันสำรอง	1.0 วินาที
ใบหน้าที่ผ่านการทดสอบ	ด้านหน้า + ด้านข้าง + ด้านหลัง	ด้านหน้า + ด้านข้าง + ด้านหลัง
ทิศทางการระบายแรงดัน	ห่างจากตำแหน่งบุคลากรทั้งหมด	ท่อไอเสียด้านบนเป็นที่ต้องการ
ห้องปฏิบัติการรับรอง	ได้รับการรับรองจาก ILAC	ได้รับการรับรองจาก ILAC
การกลับมาใช้งานหลังเกิดข้อผิดพลาด	ตามขั้นตอนของผู้ผลิต	กำหนดไว้ในคู่มือการดำเนินงานและบำรุงรักษา

ข้อผิดพลาดทั่วไปในการกำหนดค่าและการติดตั้ง IAC

• การระบุ IAC A หรือ IAC AF สำหรับการติดตั้งการเข้าถึงประเภท B — การรับรองเฉพาะด้านหน้าหรือด้านหน้าและด้านข้างไม่คุ้มครองบุคลากรที่อาจเข้าถึงด้านหลังของสวิตช์เกียร์ในระหว่างการบำรุงรักษา; ระบุให้ใช้ IAC AFL เสมอสำหรับการติดตั้งใด ๆ ที่สามารถเข้าถึงด้านหลังได้
• ยอมรับใบรับรอง IAC โดยไม่ตรวจสอบระยะเวลาการทดสอบ — ใบรับรองที่แสดงว่า IAC AFL ที่ระยะเวลาทดสอบ 0.1 วินาที ไม่รับรองการป้องกันภายใต้สถานการณ์การเคลียร์การป้องกันสำรอง; ควรตรวจสอบระยะเวลาทดสอบกับเวลาเคลียร์การป้องกันสำรองของการติดตั้งเสมอ
• การปิดกั้นเส้นทางระบายแรงดันระหว่างการติดตั้ง — รางเคเบิล, ท่อร้อยสาย, และองค์ประกอบโครงสร้างที่ติดตั้งเหนือหรือใต้ช่องระบายแรงดันหลังจากส่งมอบสวิตช์เกียร์อาจกีดขวางเส้นทางระบายอากาศและทำให้ประสิทธิภาพของ IAC AFL เป็นโมฆะ; ตรวจสอบระยะห่างของทางระบายอากาศหลังจากเสร็จสิ้นการติดตั้งทั้งหมด
• สมมติว่าการจัดประเภท IAC ยกเว้นข้อกำหนดในการใช้ PPE — การจัดประเภท IAC AFL ปกป้องบุคลากรที่อยู่ในระยะห่าง 0.3 เมตรจากหน้าตู้; บุคลากรที่ทำงานใกล้กว่า 0.3 เมตร หรือปฏิบัติงานที่ต้องเปิดแผงควบคุม ยังคงต้องสวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) สำหรับการป้องกันประกายไฟระเบิดตามมาตรฐาน IEC 61482 หรือ NFPA 70E

สรุป

การจำแนกประเภทอาร์คภายใน IAC AFL เป็นกรอบการทำงานตามมาตรฐาน IEC 62271-200 ที่เปลี่ยนสวิตช์เกียร์แรงดันกลาง (MV) จากอุปกรณ์ไฟฟ้าให้เป็นโครงสร้างพื้นฐานที่ปลอดภัยสำหรับบุคลากร โดยผ่านการทดสอบประเภททำลายเพื่อยืนยันว่าอาร์คภายในที่เลวร้ายที่สุดภายใต้กระแสลัดวงจรที่กำหนดสามารถถูกควบคุม ระบายออก และไม่ก่อให้เกิดอันตรายต่อบุคลากรที่อยู่ในบริเวณใด ๆ ของการติดตั้งสำหรับวิศวกรและผู้จัดการฝ่ายจัดซื้อที่ระบุสวิตช์เกียร์ในสถานีย่อยทุติยภูมิ, โรงงานอุตสาหกรรม, และสถานที่ใด ๆ ที่การเข้าถึงของบุคลากรไม่สามารถควบคุมได้อย่างสมบูรณ์, การจัดประเภท IAC AFL เป็นมาตรฐานความปลอดภัยที่ไม่สามารถต่อรองได้ซึ่งกำหนดขอบเขตระหว่างความเสี่ยงที่ยอมรับได้และไม่สามารถยอมรับได้.

ระบุ IAC AFL พร้อมระยะเวลาทดสอบ 1.0 วินาทีสำหรับการติดตั้งทุกครั้งที่มีบุคลากรที่ไม่ใช่ช่างไฟฟ้าอยู่ในบริเวณ ตรวจสอบใบรับรองให้ตรงกับกระแสไฟฟ้าลัดวงจรและเวลาตัดวงจรป้องกันเฉพาะของคุณ และยืนยันทิศทางการระบายแรงดันก่อนการติดตั้ง — เนื่องจากการจัดประเภท IAC จะให้การป้องกันเฉพาะบุคคลที่ออกแบบมาเพื่อป้องกันเท่านั้น เมื่อข้อกำหนด ใบรับรอง และการติดตั้งทั้งหมดสอดคล้องกัน.
