สิ่งที่วิศวกรมักมองข้ามเกี่ยวกับการเดินสายสัญญาณ

การเดินสายสัญญาณในระบบติดตั้งฉนวนเซ็นเซอร์แรงดันไฟฟ้าปานกลางมักถูกจัดให้เป็นประเด็นรองในโครงการโรงงานอุตสาหกรรมส่วนใหญ่ — เป็นสิ่งที่แก้ไขระหว่างการติดตั้งมากกว่าการออกแบบทางวิศวกรรม การสมมติเช่นนี้ทำให้เกิดสัดส่วนที่มากเกินไปของข้อผิดพลาดในการวัดของฉนวนเซ็นเซอร์, อุบัติเหตุด้านความปลอดภัยของบุคลากร, และการล้มเหลวของชิ้นส่วนก่อนกำหนด ซึ่งมักถูกตำหนิว่าเป็นปัญหาของคุณภาพผลิตภัณฑ์แทนที่จะเป็นปัญหาของวิธีการติดตั้งสายสัญญาณที่วิ่งจากขั้วเอาต์พุตของตัวแยกเซ็นเซอร์ไปยังห้องควบคุมไม่ใช่ตัวนำไฟฟ้าแบบพาสซีฟ แต่เป็นส่วนหนึ่งที่มีบทบาทในระบบวัด — ซึ่งสามารถทำให้เกิดสัญญาณรบกวน ก่อให้เกิดแรงดันไฟฟ้าที่ไม่ปลอดภัยในวงจรแรงดันต่ำ และทำให้การแยกตัวทางไดอิเล็กทริกที่ตัวแยกเซ็นเซอร์ถูกออกแบบมาเพื่อรักษาไว้ลดลงสิ่งที่วิศวกรมักมองข้ามเกี่ยวกับการเดินสายสัญญาณไม่ใช่เพียงข้อผิดพลาดเพียงจุดเดียว — แต่เป็นช่องว่างอย่างเป็นระบบระหว่างเจตนาการออกแบบทางไฟฟ้าและความเป็นจริงในการติดตั้ง ซึ่งทวีความรุนแรงขึ้นในทุกจุดเชื่อมต่อ กล่องแยกสาย ท่อร้อยสายที่ตัดกัน และการเชื่อมต่อสายดินตลอดเส้นทาง คู่มือนี้จะระบุข้อผิดพลาดสำคัญในการเดินสาย แจ้งผลกระทบที่เกิดขึ้นจริงในระบบฉนวนเซ็นเซอร์แรงดันปานกลาง และนำเสนอขั้นตอนการติดตั้งที่ช่วยปิดช่องว่างระหว่างแบบแผนกับการปฏิบัติงานจริง.

สารบัญ

• ทำไมการเดินสายสัญญาณจึงเป็นพารามิเตอร์ที่มีความสำคัญต่อความปลอดภัยในระบบฉนวนเซ็นเซอร์แรงดันปานกลาง?
• ข้อผิดพลาดในการเดินสายสัญญาณที่มีผลกระทบมากที่สุดในการติดตั้งโรงงานอุตสาหกรรมคืออะไร?
• การกำหนดเส้นทางที่ไม่ถูกต้องทำให้ความแม่นยำของการวัดฉนวนเซ็นเซอร์เสียหายได้อย่างไร?
• อะไรคือโปรโตคอลการเดินสายสัญญาณที่ถูกต้องสำหรับการติดตั้งตัวกันไฟสำหรับเซ็นเซอร์แรงดันไฟฟ้าปานกลาง?

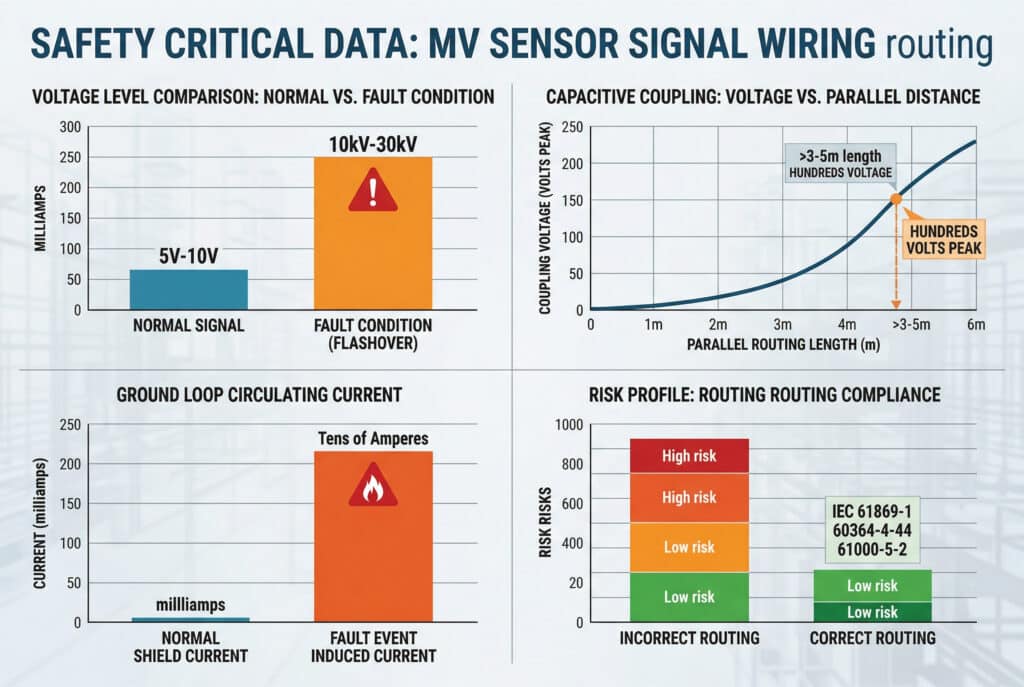

ทำไมการเดินสายสัญญาณจึงเป็นพารามิเตอร์ที่มีความสำคัญต่อความปลอดภัยในระบบฉนวนเซ็นเซอร์แรงดันปานกลาง?

สัญญาณเอาต์พุตของฉนวนเซ็นเซอร์แรงดันไฟฟ้าปานกลางเป็นสัญญาณอนาล็อกหรือดิจิทัลแรงดันต่ำ — โดยทั่วไปคือ 5 V ถึง 10 V AC สำหรับ การแตะแบบความจุ¹ เอาต์พุต หรือ 0 V ถึง 5 V DC สำหรับเอาต์พุตสมาร์ทโพสต์ที่แปลงเป็นดิจิทัล ระดับแรงดันไฟฟ้าต่ำนี้สร้างความประทับใจที่หลอกลวงเกี่ยวกับความปลอดภัย: สายสัญญาณดูเหมือนจะอยู่ในประเภทเดียวกันกับสายไฟเครื่องมือวัดแรงดันต่ำอื่นๆ ในโรงงานอุตสาหกรรม.

ไม่ถูกต้อง สายสัญญาณจากฉนวนเซ็นเซอร์มีการเชื่อมต่อทางไฟฟ้า — ผ่านความจุร่วม $C_1$ ภายในตัวฉนวน — ไปยังตัวนำแรงดันไฟฟ้าสูงด้านบน ภายใต้สภาวะการทำงานปกติ ความต้านทานทางความจุของ $C_1$ จะจำกัดกระแสไฟฟ้าที่มีอยู่ที่ขั้วสัญญาณให้อยู่ในระดับไมโครแอมแปร์เท่านั้น แต่ภายใต้สภาวะผิดปกติ การป้องกันนี้จะหายไป.

สามสถานการณ์ความผิดพลาดที่เปลี่ยนสายสัญญาณให้กลายเป็นอันตรายต่อความปลอดภัย:

• การลุกไหม้ของตัวเรือนฉนวน — หากตัวเรือนฉนวนของเซ็นเซอร์เกิดการลุกไหม้เนื่องจากสิ่งปนเปื้อน, แรงดันไฟฟ้าเกินชั่วขณะ, หรือความเสียหายทางกลไก แรงดันไฟฟ้าเต็มของระบบจะปรากฏขึ้นทันทีที่ขั้วสัญญาณ สายสัญญาณที่เดินผ่านรางสายเคเบิลร่วมกับสายควบคุมแรงดันต่ำจะนำแรงดันนี้ไปยังแผงควบคุม, ห้องรีเลย์, และสถานีทำงานของบุคลากรโดยตรง
• การเชื่อมต่อแบบคาปาซิทีฟกับสายไฟขนาน — สายสัญญาณที่วางขนานกับสายไฟแรงดันปานกลางเป็นระยะทางเกิน 3 ถึง 5 เมตร จะสะสมแรงดันรบกวนที่เชื่อมต่อแบบคาปาซิทีฟซึ่งอาจสูงถึงหลายร้อยโวลต์พีค — เพียงพอที่จะสร้างความเสียหายต่ออุปกรณ์อิเล็กทรอนิกส์ของเครื่องมือวัดและก่อให้เกิดอันตรายจากไฟฟ้าช็อตที่ขั้วต่อสาย
• แรงดันไฟฟ้าที่เกิดจากวงจรกราวด์ลูป — สายสัญญาณที่มีจุดต่อกราวด์หลายจุดตามเส้นทางจะสร้างวงจรกราวด์ลูป ซึ่งในสภาพแวดล้อมโรงงานอุตสาหกรรมที่มีโครงสร้างพื้นฐานกระแสลัดวงจรสูง อาจทำให้เกิดกระแสไหลวนหลายสิบแอมแปร์ในระหว่างเหตุการณ์ลัดวงจร — ส่งผลให้เกิดแรงดันไฟฟ้าข้ามขั้วอุปกรณ์วัดและควบคุม ซึ่งอาจทำลายอุปกรณ์ที่เชื่อมต่อและก่อให้เกิดความเสี่ยงต่อการเกิดเพลิงไหม้ที่ฉนวนสายเคเบิล

กรอบมาตรฐานของ IEC จัดการกับความเสี่ยงเหล่านี้ผ่าน IEC 61869-1 (ข้อกำหนดด้านความปลอดภัยของหม้อแปลงเครื่องมือ), IEC 60364-4-44 (การป้องกันความผิดปกติของแรงดันและความผิดปกติทางแม่เหล็กไฟฟ้า) และ IEC 61000-5-2 (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า — แนวทางการติดตั้งและการลดผลกระทบสำหรับการต่อลงดินและการเดินสาย)การปฏิบัติตามมาตรฐานเหล่านี้ไม่สามารถทำได้โดยการเลือกส่วนประกอบเพียงอย่างเดียว — จำเป็นต้องมีการจัดเส้นทางสายสัญญาณอย่างถูกต้องเป็นระเบียบวินัยในการออกแบบและติดตั้ง.

ข้อผิดพลาดในการเดินสายสัญญาณที่มีผลกระทบมากที่สุดในการติดตั้งโรงงานอุตสาหกรรมคืออะไร?

ข้อผิดพลาด 1 — การใช้รางเคเบิลร่วมกับสายไฟฟ้าแรงดันปานกลาง

ข้อผิดพลาดในการเดินสายที่พบมากที่สุดในการติดตั้งระบบแรงดันปานกลางในโรงงานอุตสาหกรรมคือการเดินสายสัญญาณของฉนวนเซ็นเซอร์ในถาดสายเคเบิลเดียวกันกับสายไฟแรงดันปานกลาง วิศวกรให้เหตุผลในการปฏิบัติเช่นนี้เนื่องจากความสะดวกทางกายภาพและระดับแรงดันไฟฟ้าต่ำของสัญญาณ ทั้งสองเหตุผลนี้ไม่ถูกต้องทางเทคนิค.

สายไฟฟ้าแรงดันปานกลางสร้างสนามไฟฟ้าและสนามแม่เหล็กซึ่งทำให้เกิดแรงดันรบกวนในสายสัญญาณที่อยู่ใกล้เคียง ขนาดของแรงดันที่เหนี่ยวนำขึ้นอยู่กับระยะทางที่วิ่งขนานกัน ความห่างของสายเคเบิล และแรงดันของระบบ:

$U_{induced} \approx \frac{j\omega M \times I_{load} \times L}{Z_{signal}}$

ที่ไหน $M$ คือ การเหนี่ยวนำร่วมกัน² ต่อหน่วยความยาว, $ฉัน_{โหลด}$ คือ กระแสโหลด, $L$ คือ ความยาวของการวิ่งขนาน $Z_{สัญญาณ}$ คือ ความต้านทานของวงจรสัญญาณ สำหรับการเดินสายขนาน 10 เมตร ที่กระแสโหลด 1,000 แอมแปร์ ในระบบ 6 กิโลโวลต์ จะวัดแรงดันเหนี่ยวนำได้ปกติระหว่าง 50 ถึง 200 โวลต์ ซึ่งสูงกว่าระดับสัญญาณที่ฉนวนของเซ็นเซอร์ถูกออกแบบให้ทนได้ประมาณหนึ่งเท่าตัว.

ข้อกำหนดการแยกขั้นต่ำตามมาตรฐาน IEC 61000-5-2:

แรงดันไฟฟ้าสายไฟ	ระยะห่างขั้นต่ำจากสายสัญญาณ	อนุญาตให้ใช้ถาดร่วมกันหรือไม่?
สูงสุด 1 กิโลโวลต์	100 มิลลิเมตร	ไม่ — ต้องใช้ถาดแยก
1 กิโลโวลต์ – 6 กิโลโวลต์	300 มิลลิเมตร	ไม่ — ต้องใช้ถาดแยก
6 กิโลโวลต์ – 36 กิโลโวลต์	500 มิลลิเมตร	ไม่ — จำเป็นต้องมีสิ่งกีดขวางโลหะที่ต่อลงดิน
เหนือ 36 กิโลโวลต์	800 มิลลิเมตร	ไม่ — ต้องใช้ท่อร้อยสายโดยเฉพาะ

ข้อผิดพลาด 2 — มีจุดต่อสายดินหลายจุดบนหน้าจอสัญญาณ

สายสัญญาณที่มีการป้องกันจากฉนวนของเซ็นเซอร์จะต้องมีการต่อสายดินที่ปลายด้านเดียวเท่านั้น — โดยทั่วไปคือที่ปลายด้านห้องควบคุม ห้ามต่อสายดินที่ปลายด้านฉนวนของเซ็นเซอร์เด็ดขาด กฎการต่อสายดินที่จุดเดียวนี้ระบุไว้ในมาตรฐาน IEC 60364-4-44 และมีการละเมิดกฎนี้ในโรงงานอุตสาหกรรมจำนวนมาก โดยช่างเทคนิคภาคสนามมักจะต่อสายดินที่ทั้งกล่องเชื่อมต่อฉนวนของเซ็นเซอร์และที่ขั้วต่อในแผงควบคุม.

ผลของการต่อสายดินแบบปลายสองด้านคือ ลูปกราวด์³ ด้วยเส้นทางความต้านทานผ่านสายเคเบิลและตัวชีลด์ ในสภาพแวดล้อมของโรงงานอุตสาหกรรม ความต่างศักย์ระหว่างจุดต่อสายดินที่ห่างกัน 50 ถึง 200 เมตร อาจสูงถึง 5 โวลต์ ถึง 50 โวลต์ ที่ความถี่ไฟฟ้าปกติภายใต้สภาวะการทำงานปกติ — และอาจสูงถึงหลายร้อยโวลต์ในกรณีที่เกิดข้อผิดพลาด กระแสไฟฟ้าที่ไหลเวียนนี้ไหลผ่านวงจรสัญญาณ ทำให้เกิดข้อผิดพลาดในการวัดและทำลายเครื่องมือที่เชื่อมต่อ.

ข้อผิดพลาด 3 — ระยะห่างระหว่างส่วนนำไฟฟ้าไม่เพียงพอที่กล่องต่อสาย

สายสัญญาณจากฉนวนเซ็นเซอร์แรงดันปานกลางจะผ่านกล่องต่อสายไฟซึ่งที่นั่นตัวนำสัญญาณที่เชื่อมต่อกับแรงดันสูงจะต้องรักษาระยะห่างและการเคลียร์ที่เพียงพอจากโลหะที่ต่อสายดิน วิศวกรมักจะกำหนดกล่องต่อสายไฟมาตรฐานอุตสาหกรรมสำหรับการใช้งานนี้ — กล่องที่ออกแบบมาสำหรับเครื่องมือวัดแรงดันต่ำโดยมีระยะห่างระหว่างขั้วต่อถึงขั้วต่ออยู่ที่ 6 ถึง 8 มม.

สำหรับวงจรสัญญาณฉนวนเซ็นเซอร์แรงดันไฟฟ้าปานกลาง, ที่ต้องการ ระยะห่างระหว่างพื้นผิว⁴ ที่ขั้วต่อของกล่องต่อสายไฟ ระยะห่างที่จำเป็นถูกกำหนดโดยแรงดันไฟฟ้าที่อาจเกิดขึ้นจากความผิดพลาด — ไม่ใช่แรงดันสัญญาณการทำงานปกติ ตามมาตรฐาน IEC 60664-1 ระยะห่างที่จำเป็นสำหรับการเชื่อมต่อวงจรกับระบบไฟฟ้า 12 kV ผ่านการเชื่อมต่อแบบตัวเก็บประจุ ต้องมีอย่างน้อย 25 มิลลิเมตร สำหรับสภาพแวดล้อมอุตสาหกรรมที่มีระดับมลภาวะ 3 (Pollution Degree 3) กล่องต่อสายไฟมาตรฐานให้ระยะห่างน้อยกว่าหนึ่งในสามของข้อกำหนดนี้.

ข้อผิดพลาด 4 — การเข้าสายเคเบิลที่ไม่มีการป้องกันที่ฐานฉนวนเซ็นเซอร์

จุดที่สายเคเบิลเข้าสู่ฐานของฉนวนเซ็นเซอร์ — ซึ่งเป็นจุดที่สายสัญญาณเชื่อมต่อกับขั้วเอาต์พุต — เป็นจุดที่รับแรงกดดันทางกลและสภาพแวดล้อมมากที่สุดในเส้นทางเดินสายสัญญาณทั้งหมด วิศวกรมักจะระบุให้ใช้จุกกันน้ำกันฝุ่นมาตรฐาน IP54 ที่ตำแหน่งนี้ โดยยอมรับระดับการป้องกัน IP ของผู้ผลิตว่าเพียงพอสำหรับการใช้งานในโรงงานอุตสาหกรรม.

IP54 ไม่เพียงพอสำหรับการติดตั้งฐานฉนวนของเซ็นเซอร์ในสภาพแวดล้อมโรงงานอุตสาหกรรมเนื่องจากสองเหตุผล:

• การแทรกซึมของน้ำควบแน่น — การเปลี่ยนแปลงอุณหภูมิที่ฐานฉนวนทำให้เกิดความแตกต่างของความดันจากการควบแน่นซึ่งผลักดันความชื้นผ่านซีล IP54 ในช่วงการใช้งาน 2 ถึง 3 ปี ทำให้เกิดเส้นทางนำไฟฟ้าของความชื้นที่ขั้วสัญญาณ
• การเสื่อมสภาพของซีลที่เกิดจากการสั่นสะเทือน — การสั่นสะเทือนของโรงงานอุตสาหกรรมจากมอเตอร์, คอมเพรสเซอร์, และการทำงานของสวิตช์เกียร์ ทำให้ซีลของเกลียวสายเคเบิล IP54 เสื่อมสภาพภายใน 18 ถึง 36 เดือน ซึ่งทำให้เกิดการซึมผ่านของความชื้นที่ค่อยเป็นค่อยไปและไม่สามารถมองเห็นได้จากภายนอก

ข้อกำหนดขั้นต่ำสำหรับการเข้าสายเคเบิลฐานฉนวนเซ็นเซอร์: ตัวล็อคสายเคเบิล IP66 พร้อมแหวนล็อคป้องกันการสั่นสะเทือน ตามมาตรฐาน IEC 60529.

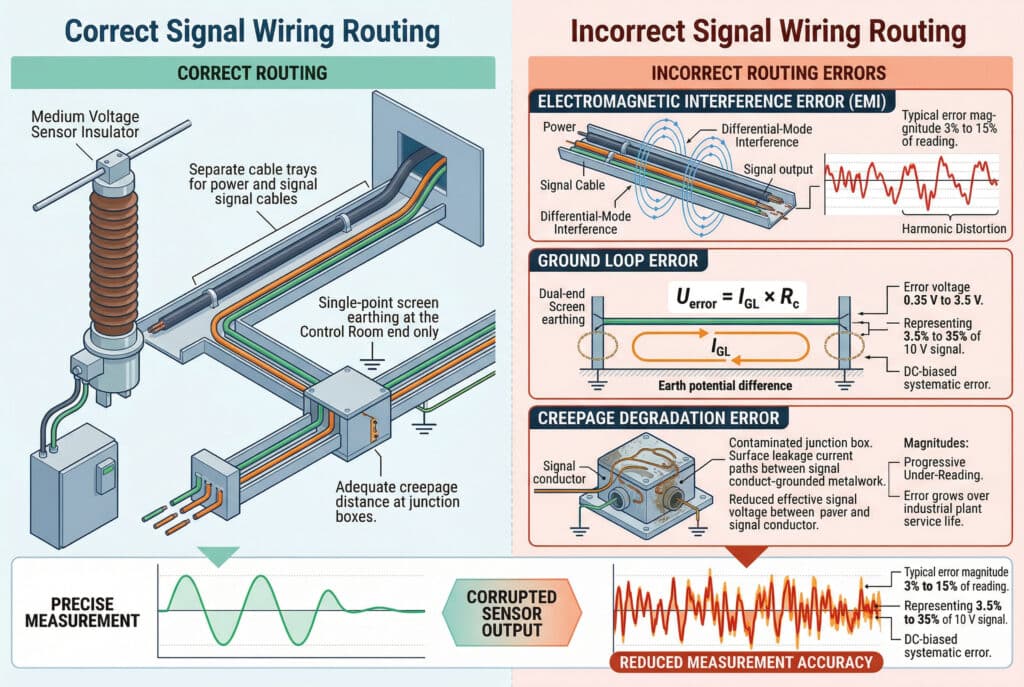

การกำหนดเส้นทางที่ไม่ถูกต้องทำให้ความแม่นยำของการวัดฉนวนเซ็นเซอร์เสียหายได้อย่างไร?

ผลกระทบของความแม่นยำในการวัดที่เกิดจากการเดินสายสัญญาณที่ไม่ถูกต้องสามารถวัดได้และมีลักษณะที่สม่ำเสมอในโรงงานอุตสาหกรรมทุกแห่ง การเข้าใจขนาดของข้อผิดพลาดที่เกี่ยวข้องกับการเดินสายแต่ละแบบช่วยให้วิศวกรสามารถจัดลำดับความสำคัญของมาตรการแก้ไขตามความรุนแรงของผลกระทบได้.

ข้อผิดพลาดจากการรบกวนทางแม่เหล็กไฟฟ้า

สายสัญญาณที่ใช้รางเดินสายร่วมกับสายไฟฟ้าแรงดันปานกลางจะสะสมสัญญาณรบกวนแบบโหมดร่วมและ การรบกวนแบบโหมดต่างกัน⁵ ที่ปรากฏเป็นองค์ประกอบ AC ที่ซ้อนทับบนเอาต์พุตของฉนวนเซ็นเซอร์ ที่อินพุตของระบบวัด การรบกวนนี้จะแสดงออกมาเป็น:

• ข้อผิดพลาดในการอ่านแรงดันไฟฟ้า — ส่วนประกอบของสัญญาณรบกวนจะรวมเข้ากับสัญญาณจริงทางพีชคณิต ทำให้เกิดการอ่านค่าเกินหรืออ่านค่าน้อยกว่าจริง ขึ้นอยู่กับความสัมพันธ์ของเฟส; ขนาดของข้อผิดพลาดโดยทั่วไปอยู่ระหว่าง 3% ถึง 15% ของค่าที่อ่านได้
• ความเพี้ยนแบบฮาร์มอนิก — กระแสโหลดที่ไม่เป็นรูปคลื่นไซน์ในสภาพแวดล้อมโรงงานอุตสาหกรรมก่อให้เกิดองค์ประกอบสัญญาณรบกวนฮาร์มอนิก ซึ่งส่งผลให้ค่าการวัดคุณภาพพลังงานที่ได้จากสัญญาณเอาต์พุตของฉนวนเซ็นเซอร์เกิดความคลาดเคลื่อน
• ข้อผิดพลาดที่เกิดขึ้นเป็นครั้งคราว — ขนาดของการรบกวนเปลี่ยนแปลงตามกระแสโหลด ทำให้เกิดข้อผิดพลาดในการวัดที่ปรากฏและหายไปตามรอบการผลิต ซึ่งทำให้การวินิจฉัยเป็นไปได้ยากมากหากไม่มีการตรวจสอบกระแสไฟฟ้าในสายไฟพร้อมกัน

ข้อผิดพลาดวงจรกราวด์ลูป

การต่อสายดินแบบสองด้านที่ปลายทั้งสองทำให้เกิดกระแสลูปกราวด์ $ไอ_จีแอล$ ซึ่งทำให้เกิดแรงดันไฟฟ้าลดลงตามความต้านทานของตัวนำในสายสัญญาณ $อาร์_ซี$:

$U_{error} = I_{GL} \times R_c = \frac{V_{earth_potential_difference}}{Z_{loop}} \times R_c$

สำหรับสายสัญญาณขนาด 100 เมตร ที่มีตัวนำขนาด 2.5 มม² ($R_c \approx 0.7\ \โอห์ม$) และความต่างศักย์ศักย์ดิน 10 โวลต์ (ซึ่งพบได้ทั่วไปในสภาพแวดล้อมของโรงงานอุตสาหกรรม) แรงดันไฟฟ้าความผิดพลาดของลูปกราวด์จะสูงถึง 0.35 โวลต์ ถึง 3.5 โวลต์ — ซึ่งเทียบเท่ากับ 3.5% ถึง 35% ของสัญญาณเต็มสเกล 10 โวลต์ข้อผิดพลาดนี้เกิดจากการลำเอียงของกระแสตรง (DC-biased) ซึ่งทำให้เกิดการอ่านค่าเกินหรือต่ำกว่าค่าจริงอย่างเป็นระบบและไม่เปลี่ยนแปลงตามโหลด ดังนั้นจึงถือว่าเป็น “ลักษณะการอ่านค่าของเครื่องมือ” มากกว่าที่จะถูกระบุว่าเป็นข้อผิดพลาดในการเดินสายไฟ.

ข้อผิดพลาดจากการเสื่อมสภาพของการแยก

ระยะห่างระหว่างพื้นผิวไม่เพียงพอที่กล่องต่อสายไฟทำให้กระแสไฟฟ้ารั่วไหลระหว่างตัวนำสัญญาณกับโลหะที่ต่อสายดินได้ กระแสไฟฟ้ารั่วไหลนี้สร้างเส้นทางต้านทานขนานกับวงจรสัญญาณซึ่งลดแรงดันสัญญาณที่มีประสิทธิภาพที่ถึงระบบวัด:

$U_{measured} = U_{signal} \times \frac{R_{leakage}}{R_{leakage} + Z_{C_1}}$

เมื่อการปนเปื้อนของกล่องเชื่อมต่อเพิ่มขึ้นตลอดอายุการใช้งานของโรงงานอุตสาหกรรม, $R_{การรั่วไหล}$ ลดลง และข้อผิดพลาดในการวัดเพิ่มขึ้น — ทำให้เกิดการอ่านค่าต่ำกว่าความเป็นจริงอย่างต่อเนื่องซึ่งจะแย่ลงทุกครั้งที่มีการปนเปื้อน และไม่สามารถแยกแยะได้จากการเสื่อมสภาพของตัวฉนวนของเซ็นเซอร์หากไม่มีการตรวจสอบกล่องเชื่อมต่อ.

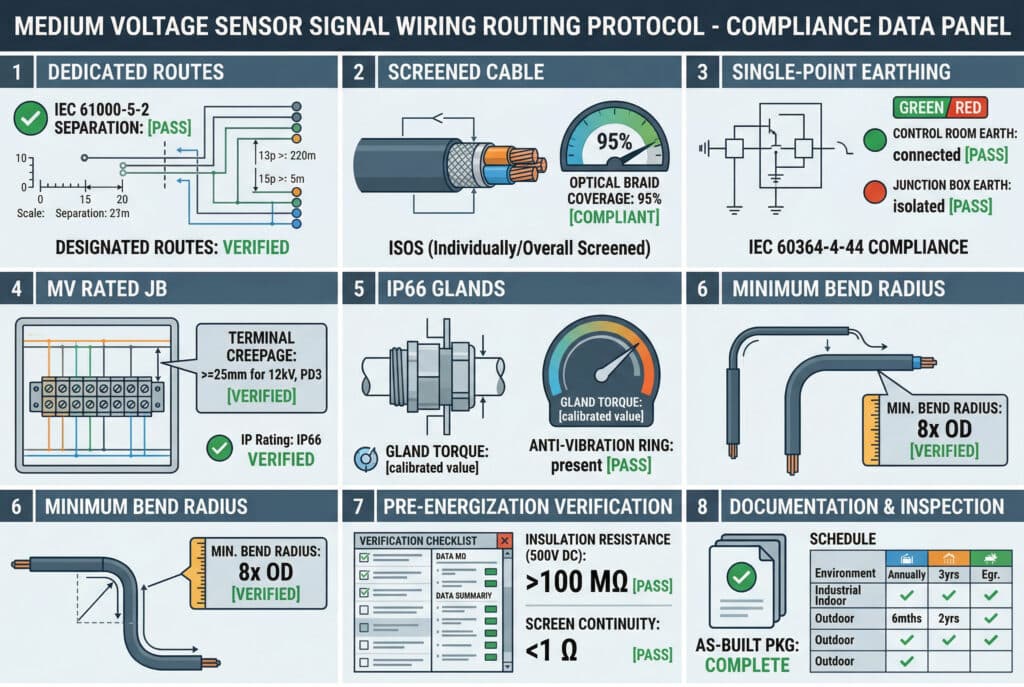

อะไรคือโปรโตคอลการเดินสายสัญญาณที่ถูกต้องสำหรับการติดตั้งตัวกันไฟสำหรับเซ็นเซอร์แรงดันไฟฟ้าปานกลาง?

โปรโตคอลต่อไปนี้ผสานข้อกำหนดของมาตรฐาน IEC เข้ากับความเป็นจริงของการติดตั้งโรงงานอุตสาหกรรม เพื่อสร้างเส้นทางการเดินสายสัญญาณที่รักษาความแม่นยำในการวัดและความปลอดภัยของบุคลากรตลอดอายุการใช้งานทั้งหมด.

ขั้นตอนที่ 1 — กำหนดเส้นทางสายสัญญาณเฉพาะที่ขั้นตอนการออกแบบ
กำหนดเส้นทางรางเคเบิลเฉพาะสำหรับสายสัญญาณฉนวนเซ็นเซอร์ในระหว่างขั้นตอนการออกแบบระบบไฟฟ้า — ก่อนการจัดซื้อรางเคเบิล เส้นทางสายสัญญาณต้องรักษาระยะห่างขั้นต่ำจากสายไฟฟ้าแรงดันปานกลางตามค่าในตารางของ IEC 61000-5-2 บันทึกระยะห่างในการติดตั้งบนแบบแปลนพร้อมกับการตรวจสอบจุดยึดบังคับก่อนเริ่มการติดตั้งสายเคเบิล.

ขั้นตอนที่ 2 — ระบุสายเคเบิลที่มีสายดินพร้อมข้อกำหนดของสายดินที่ถูกต้อง
ระบุสายเคเบิลที่มีการป้องกันแบบแยกแต่ละเส้น (Individual Screened) และแบบป้องกันรวม (Overall Screened) สำหรับการเดินสายสัญญาณฉนวนของเซ็นเซอร์ทั้งหมด การป้องกันแบบแยกแต่ละเส้นจะแยกคู่สายสัญญาณแต่ละคู่จากคู่สายที่อยู่ติดกันภายในสายเคเบิล ส่วนการป้องกันแบบรวมจะให้การป้องกันการรบกวนแบบโหมดร่วมจากสัญญาณแม่เหล็กไฟฟ้าภายนอก ความครอบคลุมของการป้องกันขั้นต่ำ: ความครอบคลุมแบบออปติคอล 95% — การป้องกันแบบถักที่ต่ำกว่าความครอบคลุม 85% จะให้การป้องกันการรบกวนความถี่สูงที่ไม่เพียงพอในสภาพแวดล้อมโรงงานอุตสาหกรรม.

ขั้นตอนที่ 3 — ดำเนินการติดตั้งสายดินจุดเดียวที่ห้องควบคุม
เชื่อมต่อสายเคเบิลกับสายดินที่บล็อกขั้วต่อในห้องควบคุมเท่านั้น ที่กล่องต่อฉนวนเซ็นเซอร์ ให้สิ้นสุดสายดินที่ขั้วต่อสายดินที่แยกต่างหาก — เชื่อมต่อกับตัวนำสายดินแต่ไม่เชื่อมต่อกับแถบสายดินของกล่องต่อ ติดป้ายขั้วต่อที่แยกต่างหากอย่างชัดเจนและบันทึกการกำหนดค่าการต่อสายดินจุดเดียวในแบบก่อสร้างเพื่อป้องกันการต่อสายดินสองจุดโดยไม่ตั้งใจในระหว่างการบำรุงรักษาในอนาคต.

ขั้นตอนที่ 4 — ระบุกล่องต่อสายไฟแรงดันปานกลางตามค่าที่กำหนด
เลือกกล่องเชื่อมต่อที่มีระยะห่างระหว่างขั้วต่อถึงขั้วต่อและระยะห่างระหว่างขั้วต่อถึงพื้นดินตามข้อกำหนดของ IEC 60664-1 สำหรับระดับแรงดันไฟฟ้าของระบบ — อย่างน้อย 25 มม. สำหรับระบบ 12 kV ในสภาพแวดล้อมระดับมลภาวะ 3 ตรวจสอบให้แน่ใจว่ากล่องเชื่อมต่อมีระดับการป้องกัน IP อย่างน้อย IP65 สำหรับการใช้งานในโรงงานอุตสาหกรรมภายในอาคาร และอย่างน้อย IP66 สำหรับการใช้งานภายนอกอาคารหรือกึ่งกลางแจ้ง.

ขั้นตอนที่ 5 — ติดตั้งก้านเกลียวกันสั่น IP66 ที่ฐานฉนวนเซ็นเซอร์
ติดตั้งจุกเกลียวสำหรับสายเคเบิลที่มีระดับการป้องกัน IP66 พร้อมแหวนล็อคป้องกันการสั่นสะเทือนที่จุดเข้าของขั้วต่อฉนวนเซ็นเซอร์ ใช้สารซีลจุกเกลียวสำหรับสายเคเบิลที่มีระดับการทนต่ออุณหภูมิแวดล้อมตามช่วงอุณหภูมิของการติดตั้ง ตรวจสอบแรงบิดของจุกเกลียวให้ตรงตามข้อกำหนดของผู้ผลิตโดยใช้ประแจวัดแรงบิดที่ผ่านการสอบเทียบแล้ว — จุกเกลียวที่ขันไม่แน่นเป็นสาเหตุหลักที่ทำให้ระดับการป้องกัน IP ล้มเหลวในสภาพแวดล้อมที่มีการสั่นสะเทือนของโรงงานอุตสาหกรรม.

ขั้นตอนที่ 6 — รักษาเส้นโค้งขั้นต่ำตลอดเส้นทาง
สายสัญญาณจากฉนวนเซ็นเซอร์ต้องรักษารัศมีโค้งขั้นต่ำที่ 8 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลตลอดเส้นทางที่วางไว้ การโค้งงอที่แน่นเกินไปบริเวณทางเข้าของกล่องเชื่อมต่อ มุมของรางเคเบิล และการเปลี่ยนผ่านท่อจะบีบเคเบิลหน้าจอ ทำให้การครอบคลุมทางแสงลดลงและลดการปฏิเสธการรบกวนทางแม่เหล็กไฟฟ้า ติดตั้งอุปกรณ์รางเคเบิลที่มีตัวกำหนดรัศมีในทุกการเปลี่ยนแปลงทิศทาง.

ขั้นตอนที่ 7 — ดำเนินการตรวจสอบความสมบูรณ์ของสัญญาณก่อนการจ่ายพลังงาน
ก่อนการจ่ายพลังงานให้กับระบบ ให้ตรวจสอบความสมบูรณ์ของสายสัญญาณโดยใช้ลำดับดังต่อไปนี้:

• วัดความต้านทานฉนวนระหว่างตัวนำสัญญาณแต่ละเส้นกับกราวด์: อย่างน้อย 100 เมกะโอห์ม ที่ 500 โวลต์ DC
• วัดความต่อเนื่องของหน้าจอจากขั้วแยกของกล่องเชื่อมต่อไปยังการเชื่อมต่อสายดินในห้องควบคุม: ยืนยันการต่อลงดินจุดเดียวด้วยค่าความต้านทานของหน้าจอ < 1 Ω
• ตรวจสอบระยะห่างการแยกสายเคเบิลที่จุดตัดของรางสายเคเบิลทั้งหมดให้สอดคล้องกับบันทึกจุดยึดตามแบบแปลนการออกแบบ
• ยืนยันระยะห่างระหว่างขั้วของกล่องต่อสายไฟด้วยการวัดทางกายภาพ — อย่าพึ่งพาข้อมูลจากสเปคของกล่องเพียงอย่างเดียว

ขั้นตอนที่ 8 — บันทึกเส้นทางตามที่ได้ติดตั้งไว้และกำหนดตารางการตรวจสอบเป็นระยะ
บันทึกเส้นทางการเดินสายสัญญาณทั้งหมดในชุดเอกสารก่อสร้างจริง พร้อมภาพถ่ายของภายในกล่องต่อสายทุกจุด ระยะห่างระหว่างรางเดินสายเคเบิล และการติดตั้งจุกกันน้ำของสายเคเบิล กำหนดตารางการตรวจสอบเป็นระยะ โดยให้สอดคล้องกับความรุนแรงของสภาพแวดล้อมในโรงงานอุตสาหกรรม:

สิ่งแวดล้อม	การตรวจสอบกล่องเชื่อมต่อ	การตรวจสอบข้อต่อสายเคเบิล	การตรวจสอบการต่อสายดินของหน้าจอ
สะอาดภายใน	ทุก 3 ปี	ทุก 3 ปี	ทุก 5 ปี
อุตสาหกรรมในอาคาร	รายปี	ทุก 2 ปี	ทุก 3 ปี
กลางแจ้ง / กึ่งกลางแจ้ง	ทุก 6 เดือน	รายปี	ทุก 2 ปี
การสั่นสะเทือนสูง / สารเคมี	รายไตรมาส	ทุก 6 เดือน	รายปี

สรุป

การเดินสายสัญญาณในระบบติดตั้งฉนวนเซ็นเซอร์แรงดันไฟฟ้าปานกลางเป็นศาสตร์ทางวิศวกรรม ไม่ใช่ความสะดวกในการติดตั้งข้อผิดพลาดที่บันทึกไว้ในคู่มือนี้ — การใช้รางเคเบิลร่วมกัน, การต่อสายดินที่ปลายทั้งสองด้าน, การเว้นระยะห่างของกล่องต่อสายไฟไม่เพียงพอ, และขนาดของเกลียวรัดสายเคเบิลที่ไม่เหมาะสม — ไม่ใช่ข้อผิดพลาดที่พบได้ยากในสนาม แต่เป็นช่องว่างที่เป็นระบบระหว่างเจตนาในการออกแบบทางไฟฟ้าและการปฏิบัติในการติดตั้ง ซึ่งปรากฏในโครงการโรงงานอุตสาหกรรมจำนวนมาก ข้อผิดพลาดแต่ละอย่างมีผลกระทบที่สามารถวัดได้: การบิดเบือนความแม่นยำในการวัด, ความเสี่ยงต่อความปลอดภัยของบุคลากร, หรือการเสียหายของอุปกรณ์ก่อนเวลาอันควรโปรโตคอลการกำหนดเส้นทางในคู่มือนี้ ซึ่งยึดตามมาตรฐาน IEC 60364-4-44, IEC 61000-5-2 และ IEC 60664-1 จะช่วยปิดช่องว่างเหล่านี้ในขั้นตอนการออกแบบและการติดตั้ง — ก่อนที่ข้อผิดพลาดจะกลายเป็นเหตุการณ์ที่ไม่พึงประสงค์ กำหนดเส้นทางสายสัญญาณด้วยระเบียบวิศวกรรมเดียวกันกับที่ใช้กับฉนวนของเซ็นเซอร์เอง และระบบวัดจะทำงานได้ตามที่ออกแบบไว้ตลอดอายุการใช้งาน.
