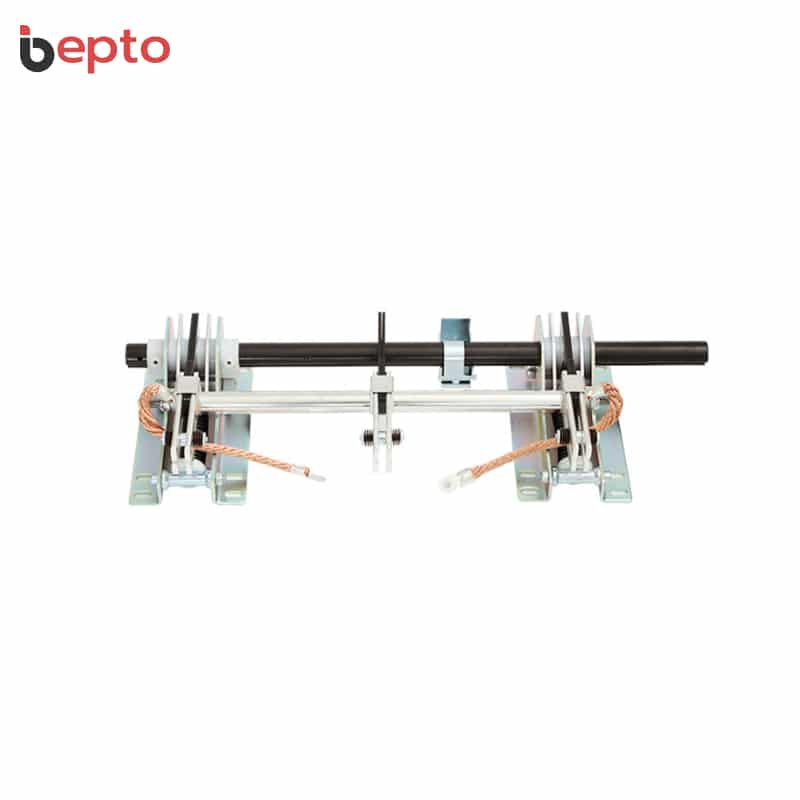

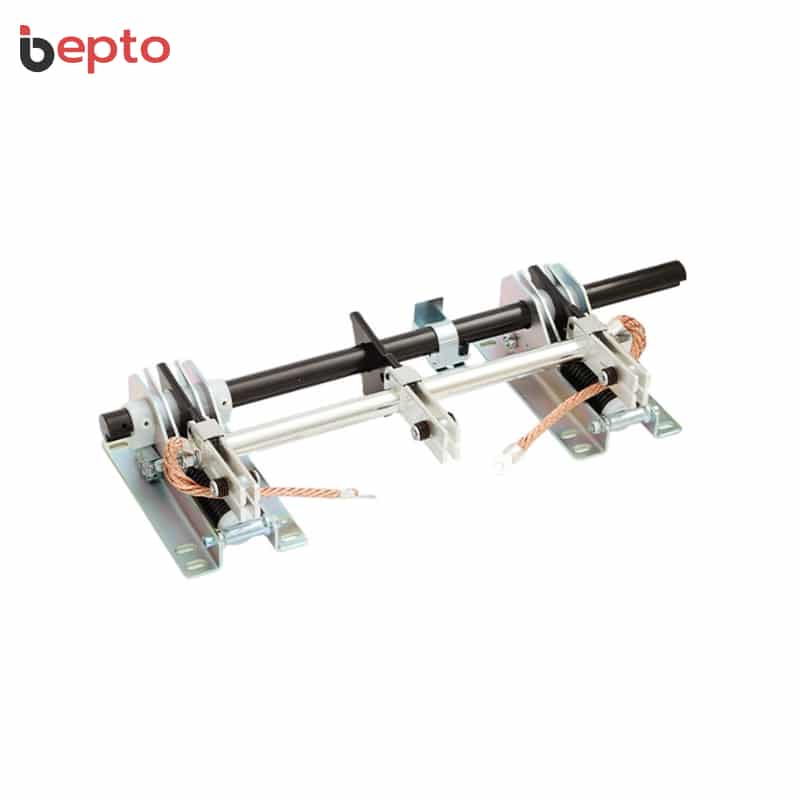

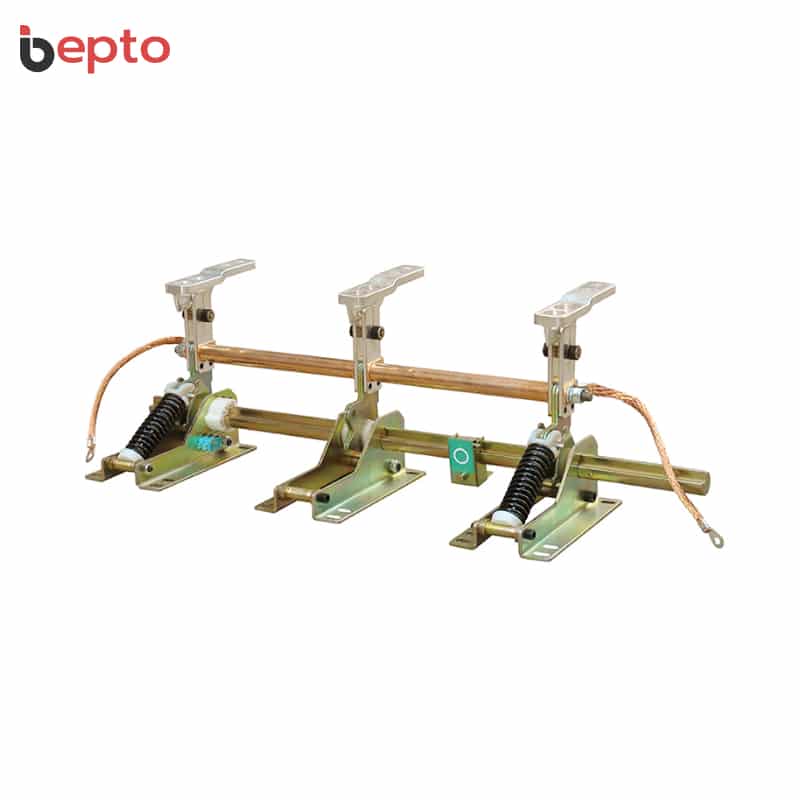

EK6-12/31.5 สวิตช์รวมสายดินสำหรับระบบปรับอากาศภายในอาคารแรงดันสูง 12kV 630-2000A:สวิตช์กราวด์อัจฉริยะ, ทนกระแสลัดวงจร 31.5kA, กระแสปิด 80kA, ความถี่ไฟฟ้า 42kV, กระแสไฟฟ้าระลอกฟ้า 75kV, ฉนวนเรซิน, ทองแดงชุบเงิน 99.9%, เวลาทน 4 วินาที, อายุการใช้งาน 2000 ครั้ง, ได้รับการรับรองมาตรฐาน ISO, สอดคล้องกับ GB1985 IEC129.
EK6-12/31.5 รุ่นขั้นสูง สวิตช์กราวด์รวมแรงดันสูงสำหรับภายในอาคาร AC: ผลิตภัณฑ์ระดับสูงที่มีประสิทธิภาพตามพารามิเตอร์เทคโนโลยีขั้นสูงและเทคโนโลยีอัจฉริยะ ซึ่งสอดคล้องกับมาตรฐาน GB1985 และ IEC129 ใช้กับระบบไฟฟ้า 3-12kV และกระแสสลับสามเฟส 50Hz มีกำลังการผลิตไฟฟ้าลัดวงจรเพื่อป้องกันอุปกรณ์ไฟฟ้าอื่น ๆ ไม่ให้เสียหาย แรงดันไฟฟ้าที่กำหนด 12kV พร้อมช่วงกระแสไฟฟ้าที่กว้าง 630-2000Aกระแสไฟฟ้าทนทานชั่วคราวที่ระดับแรงดันไฟฟ้าที่กำหนด 31.5kA เป็นเวลา 4 วินาที กระแสไฟฟ้าทนทานต่อไฟฟ้าลัดวงจรที่ระดับแรงดันไฟฟ้าที่กำหนด 80kA พร้อมกระแสไฟฟ้าทนทานต่อไฟฟ้าลัดวงจรสูงสุดที่ระดับแรงดันไฟฟ้าที่กำหนด 80kA ระดับฉนวนไฟฟ้าที่ระดับแรงดันไฟฟ้าทนทานต่อความถี่ไฟฟ้า 42kV (เฟสต่อดิน/เฟสต่อเฟส, 1 นาที) และแรงดันไฟฟ้าทนทานต่อกระแสไฟฟ้าชั่วคราวจากฟ้าผ่า 75kV ความทนทานทางกล 2,000 ครั้ง ได้รับการรับรองมาตรฐาน ISO.
สวิตช์กราวด์อัจฉริยะคุณภาพสูงพร้อมโครงสร้างฉนวนเรซิน: EK6-12/31.5 ใช้ฉนวนเรซินที่มีส่วนประกอบนำไฟฟ้าทำจากทองแดงอิเล็กโทรไลต์ชุบเงิน (99.9%) ใบมีดเชื่อมต่อโดยตรงกับเพลาขับ องค์ประกอบสัมผัสมีขนาดใหญ่เกินมาตรฐานพร้อมแรงกดสัมผัสสูงเพื่อลดความต้านทานโอห์มและลดการสึกหรอของโลหะให้น้อยที่สุด พร้อมความแข็งแกร่งเพื่อทนต่อความเครียดทางความร้อนและกลไกภายใต้สภาวะลัดวงจร เทคโนโลยีอัจฉริยะสำหรับการทำงานที่ชาญฉลาดช่วงกระแสไฟฟ้าที่กว้าง 630-2000A รองรับความต้องการการใช้งานที่หลากหลาย สภาพแวดล้อม: ความสูง <1000ม., อุณหภูมิ -10°C ถึง +40°C, ความรุนแรงของแผ่นดินไหว ≤8 ระดับ, ระดับมลพิษ II, ความชื้นสัมพัทธ์เฉลี่ยรายวัน <95% ค่าเฉลี่ยรายเดือน <90%, สามารถใช้ร่วมกับอุปกรณ์สวิตช์เกียร์แรงดันสูงต่างๆ ทำหน้าที่ป้องกันในการซ่อมบำรุงอุปกรณ์ไฟฟ้าแรงดันสูง.

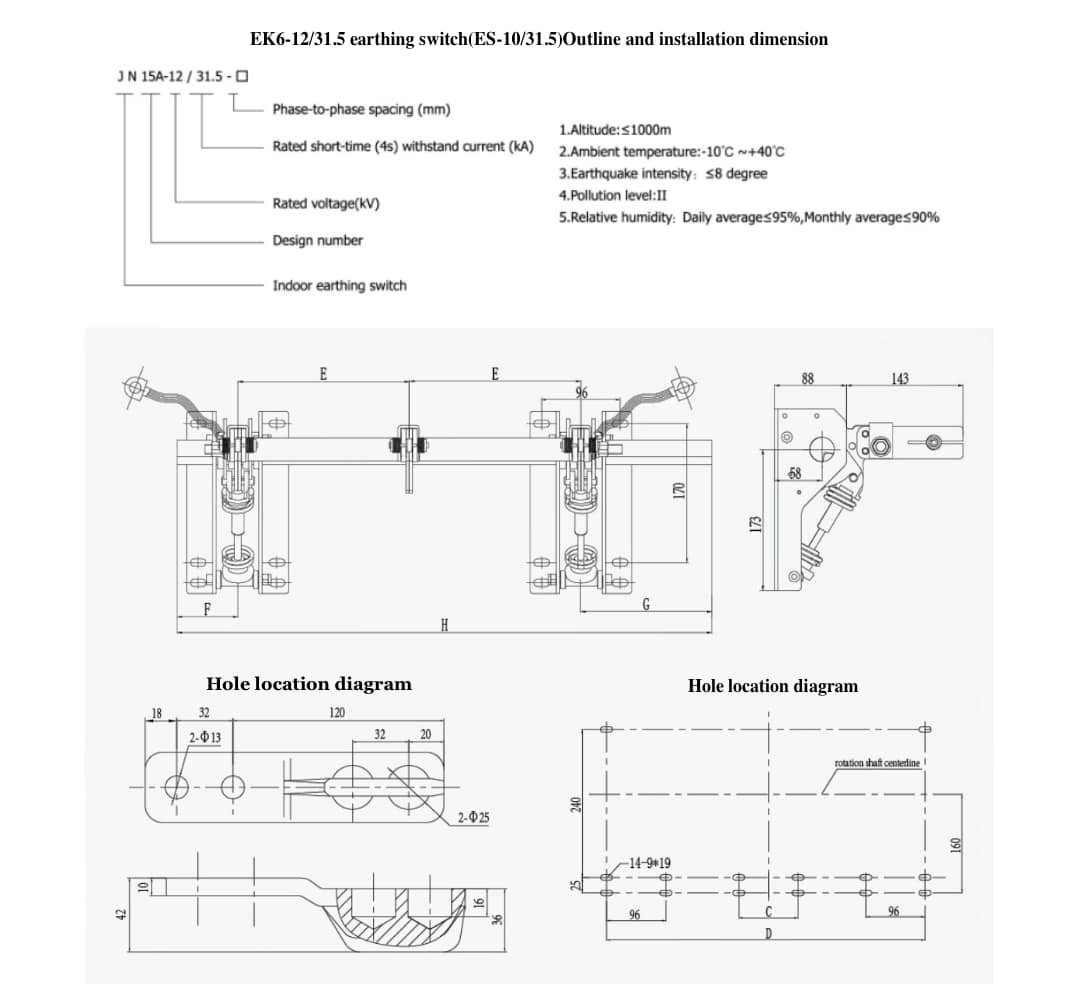

| ข้อกำหนด หน่วย: (มิลลิเมตร) |
E | F | G | H | D | C |
| EK6-12/31.5-165 | 165 | 75 | 160 | 565 | 426 | |
| EK6-12/31.5-180 | 180 | 75 | 160 | 595 | 456 | |
| EK6-12/31.5-200 | 200 | 75 | 160 | 635 | 496 | |
| EK6-12/31.5-210 | 210 | 75 | 160 | 655 | 516 | |
| EK6-12/31.5-220 | 220 | 75 | 160 | 675 | 536 | |
| EK6-12/31.5-230 | 230 | 75 | 160 | 695 | 556 | 96 |
| EK6-12/31.5-250 | 250 | 75 | 160 | 735 | 596 | 96 |
| EK6-12/31.5-275 | 275 | 75 | 185 | 810 | 646 | 96 |
| EK6-12/31.5 สวิตช์กราวด์รวม AC แรงดันสูงภายในอาคาร ข้อมูลจำเพาะ | พารามิเตอร์ | หน่วย |
|---|---|---|
| แบรนด์ | ระบบฉนวนกันความร้อน Bepto | – |
| หมายเลขรุ่น | EK6-12/31.5 | – |
| หมวดหมู่ | สวิตช์เกียร์และสวิตช์กราวด์ร่วมสำหรับแรงดันสูง | – |
| ประเภทสินค้า | สวิตช์กราวด์รวม AC แรงดันสูงสำหรับภายในอาคาร (12kV 630-2000A 31.5kA) สวิตช์กราวด์อัจฉริยะพร้อมกระแสทำละลาย 80kA, ความถี่ไฟฟ้า 42kV, กระแสฟ้า 75kV, ได้รับการรับรองมาตรฐาน ISO | – |
| เทคโนโลยีแกนกลาง | ผลิตภัณฑ์ระดับสูงพร้อมพารามิเตอร์เทคโนโลยีขั้นสูง ประสิทธิภาพ + เทคโนโลยีอัจฉริยะ + มาตรฐาน ISO + มาตรฐาน GB1985 และ IEC129 + ระบบไฟฟ้า 3-12kV + สามเฟส AC 50Hz + ความสามารถในการทำวงจรลัดวงจรเพื่อป้องกันอุปกรณ์ไฟฟ้า + แรงดันไฟฟ้าที่กำหนด 12kV + ช่วงกระแสไฟฟ้าที่กว้าง 630-2000A + แรงดันไฟฟ้าลัดวงจรที่กำหนด-ทนต่อกระแสไฟฟ้าชั่วคราว 31.5kA + ระยะเวลาทนต่อกระแสไฟฟ้าลัดวงจรที่กำหนด 4 วินาที + กระแสไฟฟ้าลัดวงจรที่กำหนด 80kA + กระแสไฟฟ้าสูงสุดที่กำหนด 80kA + แรงดันไฟฟ้าทนต่อความถี่ไฟฟ้า 42kV (เฟสต่อดิน/เฟสต่อเฟส,1 นาที) + ความทนทานต่อแรงดันไฟฟ้าแบบพัลส์ 75kV + ความทนทานทางกล 2000 ครั้ง + ฉนวนเรซิน + ทองแดงอิเล็กโทรไลต์ชุบเงิน (99.9%)ชิ้นส่วนและใบมีดแบบ Live Parts เชื่อมต่อโดยตรงกับเพลาขับ + องค์ประกอบสัมผัสขนาดใหญ่พิเศษ + แรงกดสัมผัสสูง + ลดความต้านทานโอห์มิก + ลดการสึกหรอของโลหะ + ทนทานต่อความเครียดทางความร้อนและกลไกภายใต้สภาวะลัดวงจร + การใช้งานร่วมกับแหล่งจ่ายไฟแบบรวม + ความเข้ากันได้กับอุปกรณ์สวิตช์แรงดันสูงหลากหลายประเภท + การป้องกันระหว่างการซ่อมบำรุงอุปกรณ์ | – |
| การรับรอง | ไอเอสโอ | – |
| ไม่ว่าจะฉลาด | ใช่ | – |
| แหล่งกำเนิด | เจ้อเจียง, ประเทศจีน | – |
| ชื่อสินค้า | สวิตช์กราวด์ EK6-12/31.5 | – |
| แรงดันไฟฟ้าที่กำหนด | 12 | กิโลโวลต์ |
| แรงดันไฟฟ้าสูงสุด | 12 | กิโลโวลต์ |
| ช่วงกระแสไฟฟ้าที่กำหนด | 630-2000 | A |
| กระแสสูงสุด | 2000 | A |
| ความถี่ที่กำหนด | 50 | เฮิซ |
| ได้รับการจัดอันดับให้ทนกระแสไฟฟ้าชั่วคราว | 31.5 | เคเอ |
| ระยะเวลาการลัดวงจรที่กำหนด | 4 | s |
| กระแสไฟฟ้าที่ทดสอบการทำให้เกิดการลัดวงจร | 80 | เคเอ |
| กระแสไฟฟ้าสูงสุดที่ทนได้ | 80 | เคเอ |
| แรงดันไฟฟ้าทนต่อความถี่ไฟฟ้า (1 นาที) – เฟสต่อสายดิน | 42 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อความถี่ไฟฟ้า (1 นาที) – เฟสต่อเฟส | 42 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อแรงกระชากของฟ้าผ่า | 75 | กิโลโวลต์ |
| ความทนทานเชิงกล (อายุการใช้งานของกลไก) | 2000 | เวลา |
| ประเภทการติดตั้ง | ในอาคาร | – |
| ประเภทปัจจุบัน | AC (กระแสสลับ) | – |
| ระยะ | สามเฟส | – |
| ช่วงแรงดันไฟฟ้าสำหรับการใช้งาน | 3-12 กิโลโวลต์ | กิโลโวลต์ |
| ประเภทการสมัคร | สวิตช์กราวด์รวม, สวิตช์กราวด์ระบบจ่ายไฟ | – |
| การปฏิบัติตามมาตรฐาน | GB1985 และ IEC129 | – |
| ได้รับการรับรองมาตรฐาน ISO | ใช่ (ได้รับการรับรองมาตรฐาน ISO) | – |
| เทคโนโลยีอัจฉริยะ | ใช่ (สวิตช์กราวด์อัจฉริยะ) | – |
| ผลิตภัณฑ์ระดับสูง | ใช่ (ผลิตภัณฑ์ระดับสูงพร้อมประสิทธิภาพพารามิเตอร์เทคโนโลยีขั้นสูง) | – |
| เป็นไปตามมาตรฐาน GB1985 | ใช่ (เป็นไปตามมาตรฐาน GB1985) | – |
| เป็นไปตามมาตรฐาน IEC129 | ใช่ (เป็นไปตามมาตรฐาน IEC129) | – |
| ระบบไฟฟ้า 3-12kV | ใช่ (ใช้กับระบบไฟฟ้า 3-12kV) | – |
| ไฟฟ้ากระแสสลับสามเฟส 50 เฮิรตซ์ | ใช่ (ไฟฟ้ากระแสสลับสามเฟส 50Hz) | – |
| ความสามารถในการทำให้เกิดไฟฟ้าลัดวงจร | ใช่ (มีกำลังการผลิตไฟฟ้าลัดวงจรเพื่อป้องกันอุปกรณ์ไฟฟ้าอื่นจากความเสียหาย) | – |
| ช่วงกระแสไฟฟ้าที่กว้าง 630-2000A | ใช่ (กระแสไฟฟ้าที่กำหนด 630-2000A) | – |
| 31.5kA ทนต่อกระแสลัดวงจรชั่วคราว | ใช่ (ได้รับการจัดอันดับให้ทนกระแสไฟฟ้าชั่วคราวได้ 31.5kA) | – |
| 4 วินาที | ใช่ (รองรับกระแสลัดวงจร 4 วินาที) | – |
| กระแสไฟฟ้า 80kA สำหรับการเชื่อมต่อ | ใช่ (กระแสไฟฟ้าลัดวงจรสูงสุด 80kA) | – |
| ทนกระแสสูงสุด 80kA | ใช่ (รองรับกระแสสูงสุด 80kA) | – |
| 42kV ความถี่ไฟฟ้า | ใช่ (แรงดันไฟฟ้าทนต่อความถี่ปกติ 42kV เฟสต่อสายดิน/เฟสต่อเฟส, 1 นาที) | – |
| แรงดันไฟฟ้าชั่วขณะจากฟ้าผ่า 75kV | ใช่ (แรงดันไฟฟ้าทนต่อแรงกระชาก 75kV) | – |
| 2000 เท่าของชีวิต | ใช่ (ความทนทานทางกล 2000 ครั้ง) | – |
| ฉนวนเรซิน | ใช่ (สวิตช์กราวด์ใช้ฉนวนเรซิน) | – |
| ทองแดงอิเล็กโทรไลต์เคลือบเงิน (99.9%) | ใช่ (ส่วนประกอบแบบ Live ที่ทำจากทองแดงอิเล็กโทรไลต์ชุบเงิน 99.9%) | – |
| ใบมีดที่เชื่อมต่อกับเพลาขับ | ใช่ (ใบมีดเชื่อมต่อโดยตรงกับเพลาขับ) | – |
| องค์ประกอบสัมผัสที่มีขนาดใหญ่เกินความจำเป็น | ใช่ (องค์ประกอบการติดต่อที่มีขนาดใหญ่เกินตามข้อกำหนด) | – |
| แรงกดสัมผัสสูง | ใช่ (แรงกดสัมผัสสูงระหว่างใบมีดและจุดสัมผัส) | – |
| ค่าความต้านทานโอห์มลดลง | ใช่ (ค่าความต้านทานไฟฟ้าที่ผิวสัมผัสลดลง) | – |
| การสึกหรอของโลหะน้อยที่สุด | ใช่ (การสึกหรอของโลหะขั้นต่ำตลอดอายุการใช้งานของสวิตช์กราวด์) | – |
| ความทนทานต่อความเครียดทางความร้อนเชิงกล | ใช่ (ความทนทานต่อความเครียดทางความร้อนและกลไกภายใต้สภาวะลัดวงจร) | – |
| การใช้งานแหล่งจ่ายไฟแบบรวม | ใช่ (สวิตช์รวมระบบจ่ายไฟแรงสูงสำหรับเครื่องปรับอากาศภายในอาคาร) | – |
| ความเข้ากันได้ของอุปกรณ์สวิตช์เกียร์แรงดันสูงหลากหลายชนิด | ใช่ (สามารถใช้ร่วมกับอุปกรณ์สวิตช์แรงดันสูงหลากหลายประเภทได้) | – |
| การคุ้มครองการซ่อมบำรุงอุปกรณ์ | ใช่ (ทำหน้าที่ป้องกันในระหว่างการซ่อมบำรุงอุปกรณ์ไฟฟ้าแรงสูง) | – |
| ไม่. | สภาพแวดล้อม | พารามิเตอร์ |
|---|---|---|
| 1 | ระดับความสูง | น้อยกว่า 1000 เมตร |
| 2 | อุณหภูมิแวดล้อม | -10°C ถึง +40°C |
| 3 | ความรุนแรงของแผ่นดินไหว | ไม่เกิน 8 องศา |
| 4 | มลพิษ | II |
| 5 | ความชื้นสัมพัทธ์ | ค่าเฉลี่ยรายวันน้อยกว่า 95%, ค่าเฉลี่ยรายเดือนน้อยกว่า 90% |
| รายการ | หน่วย | ข้อมูล |
|---|---|---|
| แรงดันไฟฟ้าที่กำหนด | กิโลโวลต์ | 12 |
| ได้รับการจัดอันดับให้ทนกระแสไฟฟ้าชั่วคราว | เคเอ | 31.5 |
| ระยะเวลาการลัดวงจรที่กำหนด | s | 4 |
| กระแสไฟฟ้าที่ทดสอบการทำให้เกิดการลัดวงจร | เคเอ | 80 |
| กระแสไฟฟ้าสูงสุดที่ทนได้ | เคเอ | 80 |
| ระดับฉนวนที่กำหนด – PF แรงดันไฟฟ้าทน (1 นาที) เฟสต่อสายดิน | กิโลโวลต์ | 42 |
| ระดับฉนวนที่กำหนด – PF แรงดันไฟฟ้าทนทาน (1 นาที) ระหว่างเฟสต่อเฟส | กิโลโวลต์ | 42 |
| ระดับฉนวนที่กำหนด – แรงดันไฟฟ้าทนต่อแรงดันกระชากฟ้า | กิโลโวลต์ | 75 |
| ความทนทานเชิงกล (อายุการใช้งานของกลไก) | เวลา | 2000 |
| ตัวเลือกกระแสไฟฟ้าที่กำหนด | มูลค่า |
|---|---|
| กระแสไฟฟ้าต่ำสุด | 630A |
| กระแสสูงสุด | 2000A |
| ช่วงปัจจุบัน | 630A – 2000A |
