RZP5.025 ซีรีส์เสาฝังตัวแรงดันสูง: ช่วงกระแส 40.5kV 1250A-2500A, การตัดกระแส 31.5kA, ความต้านทาน ≤18μΩ-≤25μΩ, แรง 3600N, โซลูชันอุตสาหกรรมแรงดันสูง.
| หมายเลขแบบ. | ข้อกำหนด | จับคู่กับก้านดึงฉนวน | จับคู่ปลอกแขนสำหรับแขนสัมผัส |

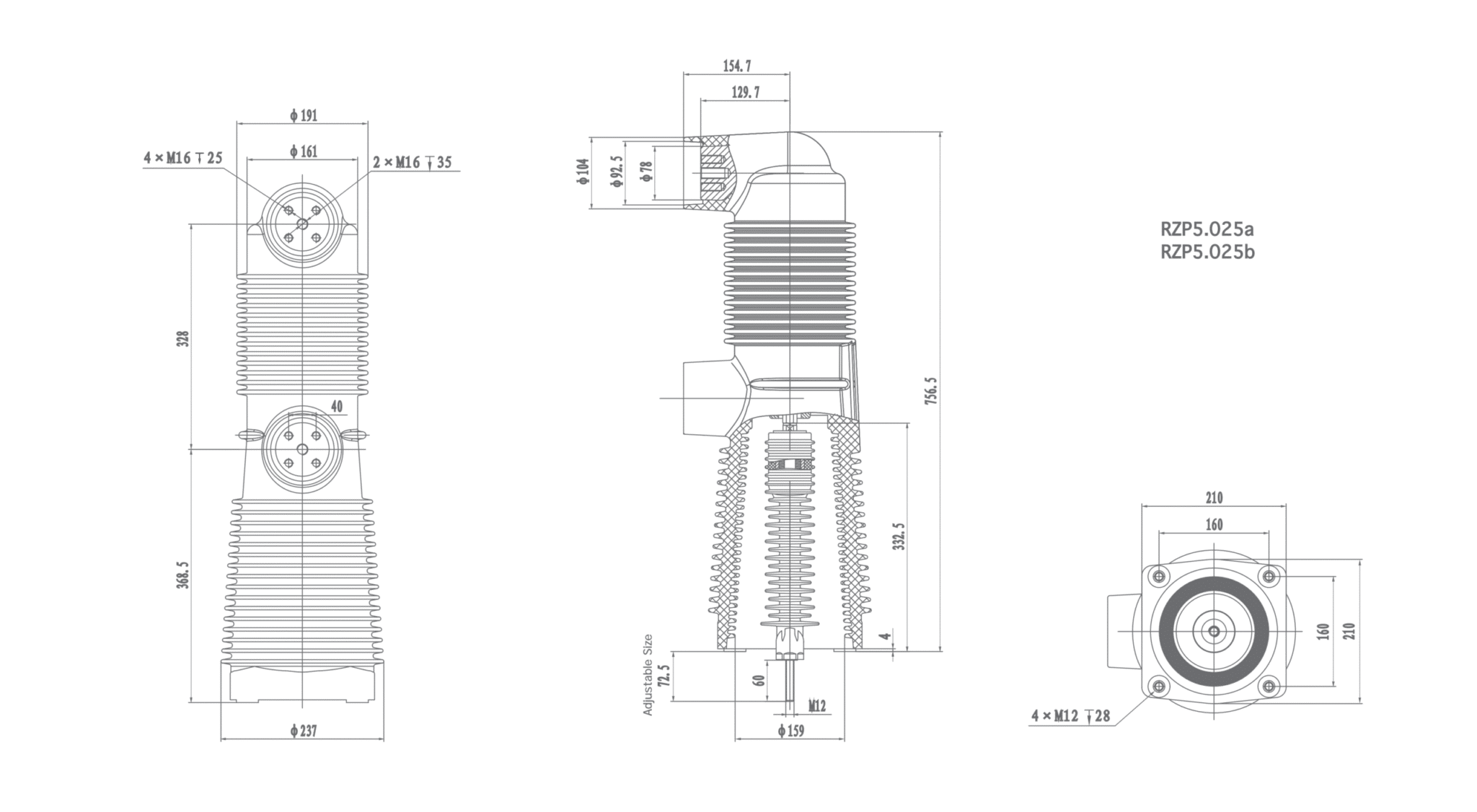

| อาร์ซีพี5.025a | EP40.5/2500-31.5 | RAP4.025a. 07 | RAP4.086a. 11 |
| RZP5.025b | EP40.5/2500-31.5 | RAP4.025a. 07 | RAP4.086a. 11 |
| หมายเลขแบบ. | ข้อกำหนด | จับคู่กับก้านดึงฉนวน | จับคู่การเชื่อมต่อที่ยืดหยุ่น | จับคู่ปลอกแขนสำหรับแขนสัมผัส |

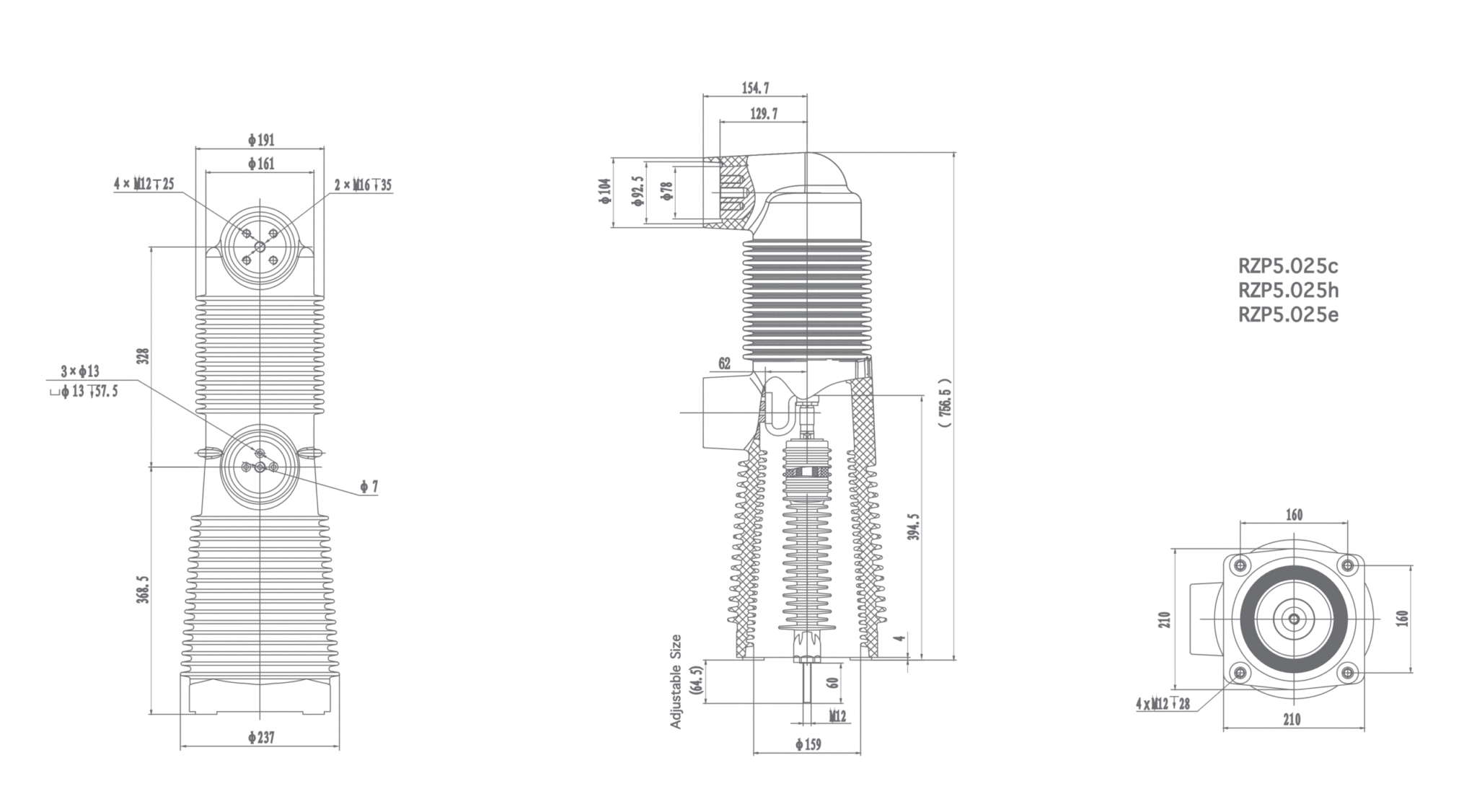

| RZP5.025c | EP40.5/1600-31.5 | RAP4.025a. 07 | RAP4. 025c. 01 | RAP4. 086b. 11 |
| อาร์ซีพี5.025h | EP40.5/1250-31.5 | RAP4.025a. 07 | RAP4. 025 ชั่วโมง. 01 | RAP4. 086h. 11 |
| อาร์ซีพี5.025อี | EP40.5/1250-25 | RAP4.025a. 07 | RAP4. 025 ชั่วโมง. 01 | RAP4. 086h. 11 |
| ข้อมูลทางเทคนิคหลัก | ||||||
| พารามิเตอร์ทางเทคนิค | อาร์ซีพี5.025a | RZP5.025b | RZP5.025c | อาร์ซีพี5.025h | อาร์ซีพี5.025อี | หน่วย |
| แรงดันไฟฟ้าที่กำหนด | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 | กิโลโวลต์ |
| กระแสไฟฟ้าที่กำหนด | 2500 | 2200 | 1600 | 1250 | 1250 | A |
| ความถี่ที่กำหนด | 50 | 50 | 50 | 50 | 50 | เฮิซ |
| กระแสไฟฟ้าที่รองรับการตัดวงจรลัดวงจร | 31.5 | 31.5 | 31.5 | 31.5 | 25 | เคเอ |
| การปฏิบัติการของระบบตัดกระแสไฟฟ้าลัดวงจร | 30 | 30 | 30 | 30 | 30 | เวลา |
| กระแสไฟฟ้าที่ทดสอบการทำให้เกิดการลัดวงจร | 80 | 80 | 80 | 80 | 63 | เคเอ |
| กระแสไฟฟ้าสูงสุดที่ทนได้ | 80 | 80 | 80 | 80 | 63 | เคเอ |
| กระแสไฟฟ้าทนทานชั่วคราว (4 วินาที) | 31.5 | 31.5 | 31.5 | 31.5 | 25 | เคเอ |
| กระแสไฟฟ้าตัดต่อเดียวของชุดคาปาซิเตอร์ | 630※ | 630※ | 630※ | 630※ | 630※ | A |
| กระแสตัดต่อของตัวเก็บประจุแบบต่ออนุกรม | 400※ | 400※ | 400※ | 400※ | 400※ | A |
| แรงดันไฟฟ้าทนทานต่อความถี่ปกติในระยะเวลาสั้น (1 นาที) | 95 | 95 | 95 | 95 | 95 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อแรงดันกระชาก (สูงสุด) | 185 | 185 | 185 | 185 | 185 | กิโลโวลต์ |
| ความต้านทานวงจรที่แรงกดสัมผัสที่กำหนด | ≤18 | ≤21 | ≤25 | ≤25 | ≤25 | μΩ |
| อายุการใช้งานเชิงกล | 10,000 | 10,000 | 10,000 | 10,000 | 10,000 | เวลา |
| แรงปิดการสัมผัสเนื่องจากเบลโลว์และบรรยากาศ | 200±60 | 200±60 | 200±60 | 200±60 | 200±60 | N |
| แรงต้านที่ระยะการสัมผัสที่กำหนด | 360±60 | 360±60 | 300±60 | 300±60 | 300±60 | N |
| การสึกกร่อนของขีดจำกัดการสัมผัส | 3 | 3 | 3 | 3 | 3 | มม |
| อายุการเก็บรักษา | 20 | 20 | 20 | 20 | 20 | ปี |
| การปลดปล่อยประจุบางส่วน | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | พีซี |
| ลำดับการทำงานที่กำหนด | 0-0.3 วินาที-co-180 วินาที-co | 0-0.3 วินาที-co-180 วินาที-co | 0-0.3 วินาที-co-180 วินาที-co | 0-0.3 วินาที-co-180 วินาที-co | 0-0.3 วินาที-co-180 วินาที-co | – |
| ข้อมูลทางกลของวงจรที่ติดตั้งอุปกรณ์ตัดวงจร | ||||||
| พารามิเตอร์ทางกล | อาร์ซีพี5.025a | RZP5.025b | RZP5.025c | อาร์ซีพี5.025h | อาร์ซีพี5.025อี | หน่วย |
| ระยะการสัมผัสที่กำหนด | 20±1 | 20±1 | 20±1 | 20±1 | 20±1 | มม |
| การเชื่อมต่อสัมผัส | 5±1 | 5±1 | 5±1 | 5±1 | 5±1 | มม |
| ความเร็วเฉลี่ยในการเปิด | 1.7±0.2 | 1.7±0.2 | 1.7±0.2 | 1.7±0.2 | 1.7±0.2 | เอ็ม/เอส |
| ความเร็วเฉลี่ยในการปิด | 0.75±0.2 | 0.75±0.2 | 0.75±0.2 | 0.75±0.2 | 0.75±0.2 | เอ็ม/เอส |
| แรงดันการทำงานที่กำหนดของจุดสัมผัส | 3600±300 | 3600±300 | 3600±300 | 3600±300 | 3600±300 | N |
| ระยะเวลาการกระเด้งของการปิดการสัมผัส | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | เอ็มเอส |
| จากความพร้อมกันของการปิดและการเปิดการติดต่อ | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | เอ็มเอส |
| ระยะเคลื่อนที่เกินสูงสุด | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | มม |
“※”คุณลักษณะที่จัดอันดับไว้จะแจ้งให้ทราบเมื่อมีการร้องขอ
