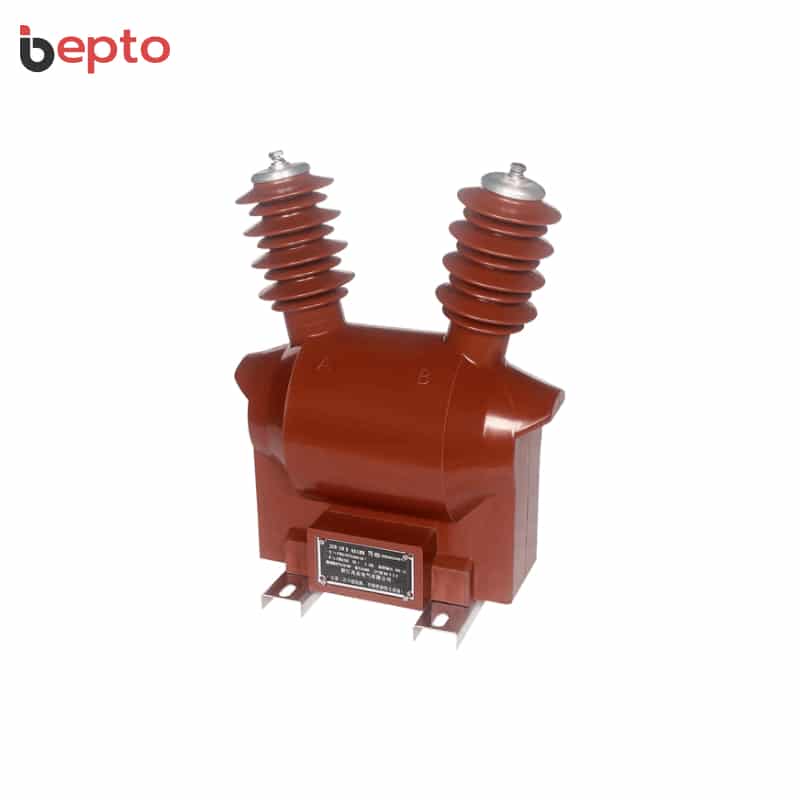

JDZ10-3/6/10 หม้อแปลงแรงดันไฟฟ้าชนิดเรซินอีพ็อกซี่หล่อในอาคาร แบบเฟสเดียว PT: 3kV/6kV/10kV, อัตราส่วน 3000/6000/10000V/100Vระดับความแม่นยำ 0.2/0.5/1/3, เข้ากันได้กับ RZL, ฉนวนกันไฟฟ้าแบบหล่อเรซินอีพ็อกซี่, ระดับฉนวน 3.6-12/25-42/40-75kV, ภาระงาน 15-150VA, กำลังขาออกสูงสุด 200VA, การออกแบบกะทัดรัด, 50-60Hz, GB1207 IEC60044-2.
ชุดหม้อแปลงไฟฟ้าเรซินอีพ็อกซี่หล่อแบบกะทัดรัด JDZ10 รุ่นขั้นสูง: หม้อแปลงแรงดันไฟฟ้าแบบเรซิ่นอีพ็อกซี่ชนิดติดตั้งภายในอาคาร ชนิดเฟสเดียว สอดคล้องกับมาตรฐาน GB1207 และ IEC60044-2 มีระดับแรงดันไฟฟ้าให้เลือก 3 ระดับ (JDZ10-3 3kV, JDZ10-6 6kV, JDZ10-10 10kV) ระดับฉนวนไฟฟ้าที่กำหนด 3.6/25/40kV7.2/32/60kV และ 12/42/75kV ตามลำดับ ความถี่ที่กำหนด 50Hz หรือ 60Hz ออกแบบมาสำหรับการวัดแรงดันและพลังงานไฟฟ้าและการป้องกันรีเลย์ในสวิตช์เกียร์และระบบจ่ายไฟฟ้าภายในอาคาร ฉนวนแบบหล่อเรซินอีพ็อกซี่นวัตกรรมใหม่ให้ความต้านทานความชื้นที่เหนือกว่าการป้องกันสิ่งแวดล้อมและการทำงานที่ไม่ต้องบำรุงรักษา การออกแบบที่เข้ากันได้กับ RZL เพื่อให้สามารถใช้งานแทนกันได้กับการติดตั้งในซีรีส์ RZL ที่มีอยู่ โครงสร้างที่กะทัดรัดเหมาะสำหรับการใช้งานในตู้สวิตช์เกียร์ภายในอาคารที่มีพื้นที่จำกัด อัตราส่วนแรงดันไฟฟ้า 3000/100V, 6000/100V10000/100V สำหรับการวัดระหว่างเฟสต่อเฟส, คลาสความแม่นยำ 0.2/0.5/1/3 พร้อมความสามารถในการรับภาระ 15-150VA, เอาต์พุตสูงสุด 200VA, เป็นโซลูชันที่คุ้มค่าสำหรับการวัดและการตรวจสอบมาตรฐาน.
เทคโนโลยีการหล่อเรซินอีพ็อกซี่ชั้นเลิศและความเข้ากันได้กับ RZL: ซีรีส์ JDZ10 มีคุณสมบัติการเคลือบฉนวนด้วยเรซินอีพ็อกซี่ขั้นสูงที่ให้การป้องกันความชื้นที่ยอดเยี่ยม การปกป้องสิ่งแวดล้อม การทนไฟ และการทำงานที่ไม่ต้องบำรุงรักษาโดยไม่มีปัญหาการรั่วไหลของน้ำมัน การออกแบบที่เข้ากันได้กับ RZL ทำให้สามารถเปลี่ยนแทนที่ตัวแปลง RZL ซีรีส์เดิมได้โดยตรง ขนาดกะทัดรัดเหมาะสำหรับสวิตช์เกียร์ภายในอาคารสมัยใหม่ที่มีพื้นที่จำกัด มีระดับแรงดันไฟฟ้าให้เลือก 3 ระดับ (3kV/6kV/10kV) เพื่อความยืดหยุ่นในการใช้งานแรงดันไฟฟ้าต่างๆกำลังไฟฟ้าขาออกสูงสุด 200VA เหมาะสำหรับการวัด การตรวจสอบ และการใช้งานเครื่องมือวัดมาตรฐาน เป็นทางเลือกที่คุ้มค่าสำหรับรุ่นที่มีความจุสูงกว่าสำหรับการใช้งานที่ต้องการโหลดปานกลาง เหมาะสำหรับสวิตช์เกียร์ในอาคาร สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม อาคารพาณิชย์ และการใช้งานที่ต้องการการวัดแรงดันไฟฟ้าที่กะทัดรัด ไม่ต้องบำรุงรักษา ตั้งแต่ 3kV ถึง 10kV พร้อมความน่าเชื่อถือจากการหล่อด้วยเรซินอีพ็อกซี่และความเข้ากันได้กับ RZL.
| JDZ10-3/6/10 ข้อกำหนดหม้อแปลงแรงดัน | พารามิเตอร์ | หน่วย |
|---|---|---|
| แบรนด์ | ระบบฉนวนกันความร้อน Bepto | – |
| หมายเลขรุ่น | JDZ10-3/6/10 ซีรีส์ (JDZ10-3, JDZ10-6, JDZ10-10) | – |
| หมวดหมู่ | สวิตช์เกียร์และหม้อแปลงศักย์สูง (หม้อแปลงศักย์สูง) | – |
| ประเภทสินค้า | หม้อแปลงแรงดันไฟฟ้าแบบเรซินอีพ็อกซี่ชนิดติดตั้งในอาคาร 1 เฟส 3kV/6kV/10kV พร้อมความเข้ากันได้กับ RZL, ความแม่นยำระดับ 0.2/0.5/1/3, ฉนวน 3.6-12/25-42/40-75kV, ขนาดกะทัดรัด 200VA สำหรับการวัดแรงดันและพลังงานและการป้องกันรีเลย์ | – |
| เทคโนโลยีแกนกลาง | การออกแบบการหล่อเรซินอีพ็อกซี่แบบเฟสเดียวในร่ม + ความยืดหยุ่นหลายแรงดันไฟฟ้า (3kV/6kV/10kV) + การออกแบบที่เข้ากันได้กับ RZL + โครงสร้างกะทัดรัด + มาตรฐาน GB1207 และ IEC60044-2 + ระดับฉนวนที่กำหนด (3.6/25/40kV,7.2/32/60kV, 12/42/75kV) + ความถี่ที่กำหนด 50Hz หรือ 60Hz + อัตราส่วนแรงดัน (3000/100V, 6000/100V,10000/100V) + คลาสความแม่นยำ (0.2, 0.5, 1, 3) + ความสามารถในการรองรับภาระ 15-150VA + เอาต์พุตสูงสุด 200VA + ความต้านทานความชื้นสูง + การป้องกันสิ่งแวดล้อม + ความต้านทานไฟ + การทำงานที่ไม่ต้องบำรุงรักษา + ไม่มีการรั่วไหลของน้ำมัน + การออกแบบที่กะทัดรัด + โซลูชันที่คุ้มค่า + เทคโนโลยีเรซินอีพ็อกซี่ที่พิสูจน์แล้ว | – |
| กำลังไฟฟ้า (แรงดันไฟฟ้า) | 3kV / 6kV / 10kV | – |
| แรงดันไฟฟ้าที่กำหนด (JDZ10-3) | 3 | กิโลโวลต์ |
| แรงดันไฟฟ้าที่กำหนด (JDZ10-6) | 6 | กิโลโวลต์ |
| แรงดันไฟฟ้าที่กำหนด (JDZ10-10) | 10 | กิโลโวลต์ |
| อัตราส่วนแรงดันไฟฟ้า (JDZ10-3) | 3000/100 | V |
| อัตราส่วนแรงดันไฟฟ้า (JDZ10-6) | 6000/100 | V |
| อัตราส่วนแรงดันไฟฟ้า (JDZ10-10) | 10000/100 | V |
| ความถี่ที่กำหนด | 50Hz หรือ 60Hz | เฮิซ |
| ระดับความแม่นยำ | 0.2, 0.5, 1, 3 | – |
| ระดับฉนวน (JDZ10-3) | 3.6/25/40 | กิโลโวลต์ |
| ระดับฉนวน (JDZ10-6) | 7.2/32/60 | กิโลโวลต์ |
| ระดับฉนวน (JDZ10-10) | 12/42/75 | กิโลโวลต์ |
| กำลังสูงสุด (ทุกรุ่น) | 200 | VA |
| ขีดความสามารถในการรับน้ำหนัก (ระดับ 0.2) | 15 | VA |
| ขีดความสามารถในการรับน้ำหนัก (ระดับ 0.5) | 30 | VA |
| ขีดความสามารถในการรับน้ำหนัก (1 ระดับ) | 60 | VA |
| ขีดความสามารถในการรับน้ำหนัก (3 ระดับ) | 150 | VA |
| ประเภทฉนวน | การหล่อเรซินอีพ็อกซี่ | – |
| ประเภทโครงสร้าง | การหล่อเรซินอีพ็อกซี่แบบเฟสเดียวในร่ม | – |
| ระดับแรงดันไฟฟ้า | แรงดันไฟฟ้าต่ำถึงปานกลาง (3kV/6kV/10kV) | – |
| ประเภทการติดตั้ง | ในอาคาร | – |
| ระยะ | เฟสเดียว | – |
| การปฏิบัติตามมาตรฐาน | GB1207 และ IEC60044-2 | – |
| FOB ท่าเรือ | หนิงโป/เซี่ยงไฮ้ | – |
| เงื่อนไขการชำระเงิน | เวสเทิร์น ยูเนี่ยน, T/T, เพย์พาล | – |
| หลายแรงดันไฟฟ้า 3kV/6kV/10kV | ใช่ (มีระดับแรงดันไฟฟ้าให้เลือกสามระดับ) | – |
| การหล่อเรซินอีพ็อกซี่ | ใช่ (อีพ็อกซี่เรซินสำหรับฉนวนหล่อ) | – |
| เฟสเดียว | ใช่ (การกำหนดค่าเฟสเดียว) | – |
| การก่อสร้างภายในอาคาร | ใช่ (ติดตั้งภายในอาคาร) | – |
| RZL เข้ากันได้ | ใช่ (เหมือนกับซีรีส์ RZL) | – |
| กำลังไฟฟ้าขาออก 200VA | ใช่ (กำลังไฟฟ้าขาออกสูงสุด 200VA) | – |
| การออกแบบที่กะทัดรัด | ใช่ (การก่อสร้างแบบกะทัดรัด) | – |
| 50Hz หรือ 60Hz | ใช่ (ความถี่ที่กำหนด 50Hz หรือ 60Hz) | – |
| เป็นไปตามมาตรฐาน GB1207 | ใช่ (ตามมาตรฐาน GB1207) | – |
| IEC60044-2 Compliant | ใช่ (เป็นไปตามมาตรฐาน IEC60044-2) | – |
| 3.6-12/25-42/40-75kV Insulation | ใช่ (ระดับฉนวนที่ได้รับการจัดอันดับ) | – |
| 0.2 ระดับความแม่นยำ | ใช่ (มีให้เลือกความแม่นยำในการวัด 0.2) | – |
| 0.5 ระดับความแม่นยำ | ใช่ (มีให้เลือกความแม่นยำ 0.5 เมตร) | – |
| 1.1 คลาสความถูกต้อง | ใช่ (มีระดับความแม่นยำในการตรวจสอบ 1 ระดับ) | – |
| 3 ความแม่นยำระดับ | ใช่ (มีให้เลือก 3 ระดับความแม่นยำในการตรวจสอบ) | – |
| ความต้านทานความชื้น | ใช่ (ทนต่อความชื้นสูง) | – |
| การคุ้มครองสิ่งแวดล้อม | ใช่ (เป็นมิตรต่อสิ่งแวดล้อม) | – |
| การทนไฟ | ใช่ (คุณสมบัติทนไฟ) | – |
| ไม่ต้องบำรุงรักษา | ใช่ (ไม่ต้องการการบำรุงรักษา) | – |
| ไม่มีการรั่วไหลของน้ำมัน | ใช่ (ฉนวนแบบแข็ง, ไม่มีน้ำมัน) | – |
| คุ้มค่า | ใช่ (โซลูชันที่คุ้มค่า) | – |
| อัตราส่วนแรงดันไฟฟ้าที่กำหนด (V) | 0.2 (VA) | 0.5 (VA) | 1 ชั้นเรียน (VA) | ชั้นเรียน 3 (VA) | กำลังไฟฟ้าสูงสุด (VA) | ระดับฉนวนที่กำหนด (กิโลโวลต์) | หมายเหตุ | แผนผังการเดินสายไฟ |
|---|---|---|---|---|---|---|---|---|
| 3000 / 100 | 15 | 30 | 60 | 150 | 200 | 3.6 / 25 / 40 | เหมือน “RZL” | รูปที่ 1–2 |
| 6000 / 100 | 15 | 30 | 60 | 150 | 200 | 7.2 / 32 / 60 | เหมือน “RZL” | รูปที่ 1–2 |
| 10000 / 100 | 15 | 30 | 60 | 150 | 200 | 12 / 42 / 75 | เหมือน “RZL” | รูปที่ 1–2 |

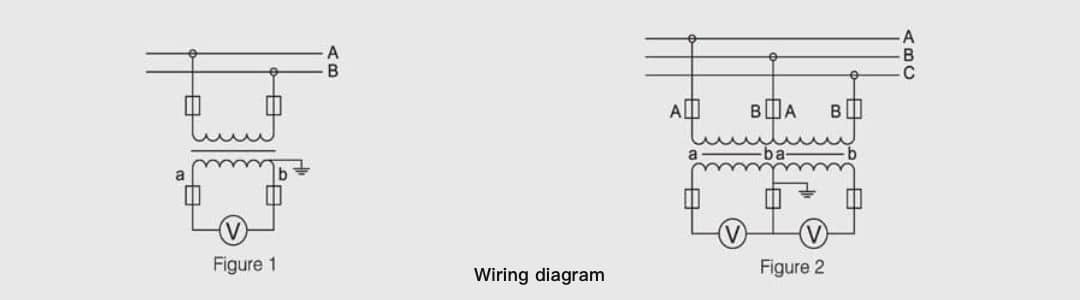

| แผนผังการเดินสายไฟ | ประเภทของแบบ | การกำหนดค่า | การสมัคร |
|---|---|---|---|
| รูปที่ 1–2 | JDZ10-3/6/10 | ขดลวดทุติยภูมิเดี่ยวสำหรับการวัดเฟสต่อเฟส | การวัดแรงดันไฟฟ้าระหว่างเฟส (รองรับ RZL) |
| คุณสมบัติความเข้ากันได้ของ RZL | คำอธิบาย | ประโยชน์ |
|---|---|---|
| เปลี่ยนทดแทนได้ทันที | เปลี่ยนทดแทนโดยตรงสำหรับหม้อแปลงไฟฟ้าซีรีส์ RZL ที่มีอยู่ | การปรับปรุงและอัพเกรดที่ง่ายโดยไม่ต้องปรับเปลี่ยนระบบ |
| ขนาดการติดตั้งที่เหมือนกัน | มีขนาดทางกายภาพเท่ากับซีรีส์ RZL | ไม่จำเป็นต้องปรับเปลี่ยนอุปกรณ์สวิตช์เกียร์ |
| อัตราส่วนแรงดันไฟฟ้าที่เข้ากันได้ | 3000/100V, 6000/100V, 10000/100V เหมือนกับ RZL | การผสานรวมอย่างไร้รอยต่อกับระบบวัดที่มีอยู่ |
| ระดับความถูกต้องเทียบเท่า | 0.2/0.5/1/3 ระดับความแม่นยำตรงตามข้อกำหนด RZL | รักษาความถูกต้องของมาตรฐานการวัด |
| สายไฟที่สามารถสลับเปลี่ยนได้ | การกำหนดค่าเทอร์มินัลที่เหมือนกัน | การติดตั้งและการทดสอบระบบที่ง่ายขึ้น |
| มรดกการออกแบบที่พิสูจน์แล้ว | ตามหลักการออกแบบ RZL ที่ได้รับการยอมรับ | ประสิทธิภาพที่เชื่อถือได้พร้อมประวัติความสำเร็จที่พิสูจน์แล้ว |
| ทางเลือกที่คุ้มค่า | ราคาที่แข่งขันได้เทียบกับซีรีส์ RZL ดั้งเดิม | ลดต้นทุนอุปกรณ์โดยไม่ลดคุณภาพ |
| คุณสมบัติการออกแบบกะทัดรัด 200VA | คำอธิบาย | ประโยชน์ |
|---|---|---|
| ขนาดกะทัดรัด | ขนาดทางกายภาพที่เล็กกว่ารุ่นที่มีความจุสูงกว่า | เหมาะอย่างยิ่งสำหรับสวิตช์เกียร์ในอาคารที่มีพื้นที่จำกัด |
| กำลังไฟฟ้าขาออก 200VA | เพียงพอสำหรับการวัดและการตรวจสอบมาตรฐาน | มีความจุเพียงพอสำหรับโหลดเฟสเดียวทั่วไป |
| การก่อสร้างน้ำหนักเบา | น้ำหนักลดลงเมื่อเทียบกับประเภทที่แช่น้ำมัน | การจัดการและการติดตั้งที่ง่ายขึ้น |
| การเพิ่มประสิทธิภาพการใช้พื้นที่ | ปรับให้เหมาะสมสำหรับการออกแบบสวิตช์เกียร์ขนาดกะทัดรัดสมัยใหม่ | เพิ่มพื้นที่ใช้สอยในตู้สวิตช์เกียร์ให้สูงสุด |
| คุ้มค่า | ต้นทุนต่ำกว่าทางเลือกที่มีความจุสูงกว่า | โซลูชันที่ประหยัดสำหรับความต้องการโหลดปานกลาง |
| การใช้งานมาตรฐาน | เหมาะสำหรับความต้องการในการวัดและตรวจสอบส่วนใหญ่ | อเนกประสงค์สำหรับการใช้งานการกระจายทั่วไป |
| คุณสมบัติของการหล่อเรซินอีพ็อกซี่ | คำอธิบาย | ประโยชน์ |
|---|---|---|
| ฉนวนกันความร้อนแบบแข็ง | การหล่อเรซินอีพ็อกซี่ให้การฉนวนที่แข็งแรง | ไม่มีการรั่วไหลของน้ำมัน เป็นมิตรต่อสิ่งแวดล้อม |
| ความต้านทานความชื้นที่เหนือกว่า | เรซิ่นอีพ็อกซี่มีความทนทานต่อความชื้นสูง | การทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่มีความชื้น |
| การทนไฟ | คุณสมบัติในการดับไฟได้เอง | เพิ่มความปลอดภัยจากไฟไหม้ |
| ไม่ต้องบำรุงรักษา | ฉนวนกันความร้อนแบบแข็งไม่ต้องการการบำรุงรักษา | ลดค่าใช้จ่ายในการดำเนินงานและเวลาหยุดทำงาน |
| การคุ้มครองสิ่งแวดล้อม | ไม่มีน้ำมัน ไม่มีมลพิษ | เป็นมิตรต่อสิ่งแวดล้อมและปลอดภัยสำหรับการใช้งานในร่ม |
| การออกแบบที่กะทัดรัด | มีขนาดกะทัดรัดกว่าแบบจุ่มน้ำมัน | เหมาะอย่างยิ่งสำหรับสวิตช์เกียร์ในอาคารที่มีพื้นที่จำกัด |
| อายุการใช้งานยาวนาน | เรซินอีพ็อกซี่ไม่เสื่อมสภาพเหมือนน้ำมัน | อายุการใช้งานที่ยาวนาน (30 ปีขึ้นไป) |
| ความแข็งแรงทางกลสูง | โครงสร้างเรซินอีพ็อกซี่ที่แข็งแรงทนทาน | การต้านทานการสั่นสะเทือนและการกระแทกที่ยอดเยี่ยม |
| คุณสมบัติไดอิเล็กทริกที่ยอดเยี่ยม | ความแข็งแรงของไดอิเล็กทริกสูง | ฉนวนไฟฟ้าแรงสูงที่เชื่อถือได้ |
| ไม่มีความเสี่ยงของการระเบิด | ฉนวนกันความร้อนแบบแข็งช่วยขจัดอันตรายจากการระเบิด | เพิ่มความปลอดภัยสำหรับการติดตั้งภายในอาคาร |
| สถานการณ์การใช้งาน | รุ่นที่แนะนำ | ข้อได้เปรียบหลัก | การติดตั้งทั่วไป |
|---|---|---|---|
| มิเตอร์มาตรฐาน 3kV | JDZ10-3 | RZL ใช้งานร่วมกันได้ ดีไซน์กะทัดรัด 200VA สำหรับการใช้งาน 3kV | สวิตช์เกียร์ภายในอาคาร 3kV |
| มิเตอร์มาตรฐาน 6kV | JDZ10-6 | RZL ที่เข้ากันได้ เอาต์พุต 200VA สำหรับการใช้งาน 6kV | สวิตช์เกียร์ภายในอาคาร 6kV สำหรับโรงงานอุตสาหกรรม |
| มิเตอร์มาตรฐาน 10kV | JDZ10-10 | เข้ากันได้กับ RZL เอาต์พุต 200VA สำหรับการใช้งานที่ 10kV | สวิตช์เกียร์ภายในอาคาร 10kV, สถานีไฟฟ้าย่อย |
| โครงการปรับปรุงระบบ RZL | JDZ10-3/6/10 | เปลี่ยนทดแทนได้ทันทีสำหรับหม้อแปลงไฟฟ้าซีรีส์ RZL ที่มีอยู่ | โครงการปรับปรุงและทดแทน |
| สวิตช์เกียร์แบบกะทัดรัด | JDZ10-3/6/10 | การออกแบบที่กะทัดรัดเหมาะสำหรับการติดตั้งในพื้นที่จำกัด | แผงสวิตช์เกียร์แบบกะทัดรัดสมัยใหม่ |
| สถานีย่อยไฟฟ้าในอาคาร | JDZ10-3/6/10 | การหล่อเรซินอีพ็อกซี่ช่วยขจัดปัญหาการรั่วไหลของน้ำมัน | สถานีย่อยจำหน่ายไฟฟ้าภายในอาคาร |
| อาคารพาณิชย์ | JDZ10-6/10 | กะทัดรัด ปลอดภัย ไม่ต้องบำรุงรักษา คุ้มค่า | ห้างสรรพสินค้า, อาคารสำนักงาน |
| โรงงานอุตสาหกรรม | JDZ10-6/10 | ความจุมาตรฐานสำหรับการใช้งานการวัดทั่วไป | โรงงานผลิต, นิคมอุตสาหกรรม |
| โครงการที่คำนึงถึงต้นทุน | JDZ10-3/6/10 | ทางเลือกที่คุ้มค่าสำหรับรุ่นที่มีความจุสูงกว่า | แอปพลิเคชันที่คำนึงถึงงบประมาณ |
