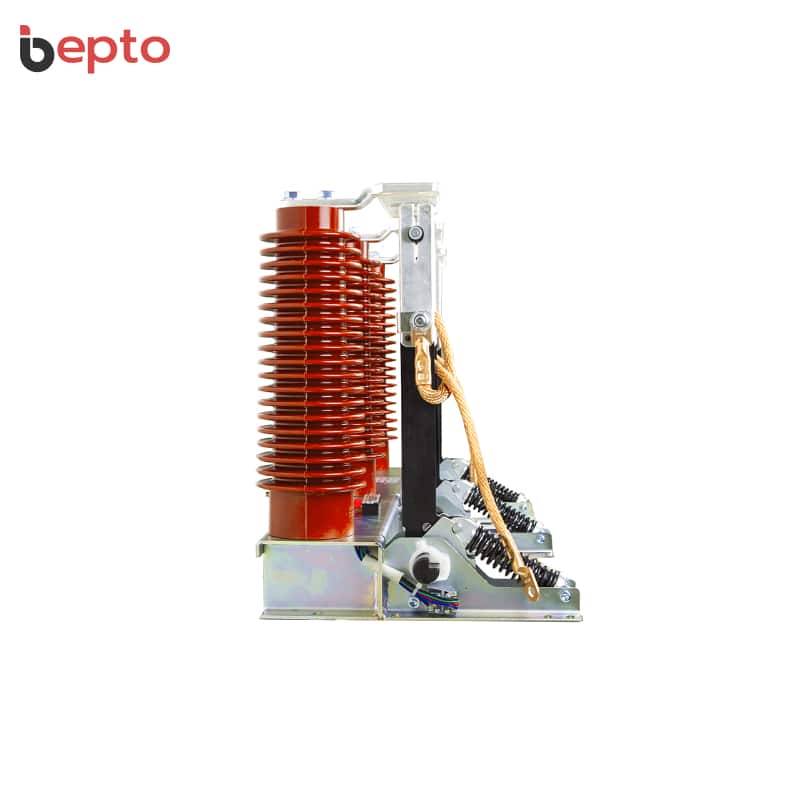

JN22-40.5/31.5 สวิตช์กราวด์แรงดันสูงภายในอาคาร 35-40.5kV 31.5kA:กระแสไฟฟ้าสูงสุด 80kA, แรงดันทนต่อความถี่ไฟฟ้า 95kV, แรงดันกระโชกฟ้า 185kV, เข้ากันได้กับสวิตช์เกียร์ KYN-40.5, การออกแบบขั้นสูง, เวลาทนต่อแรงดัน 4 วินาที, อายุการใช้งาน 2,000 ครั้ง, เป็นไปตามมาตรฐาน GB1985-2004 IEC129, สามเฟส AC 50Hz.
สวิตช์กราวด์แรงดันสูงภายในอาคาร รุ่น JN22-40.5/31.5 ซีรีส์ขั้นสูง: วิจัยและพัฒนาโดยองค์กรวิจัย XI'AN HV Electric ด้วยการออกแบบขั้นสูงและประสิทธิภาพที่มั่นคง โครงสร้างที่เรียบง่าย การติดตั้งและการปรับที่ง่าย เหมาะสำหรับระบบไฟฟ้าที่มีแรงดัน 40.5kV, สามเฟส, AC 50Hz, สามารถใช้เป็นระบบป้องกันสายดินใน KYN□-40.5 หรืออุปกรณ์สวิตช์เกียร์ชนิดอื่น ๆ, แรงดันไฟฟ้าที่กำหนด 35kV, แรงดันไฟฟ้าสูงสุด 40.5kV,กระแสไฟฟ้าทนต่อได้ชั่วครู่ที่ระดับที่กำหนด 31.5kA เป็นเวลา 4 วินาที กระแสไฟฟ้าทนต่อได้ชั่วคราวเมื่อเกิดการลัดวงจรที่ระดับที่กำหนด 80kA พร้อมกระแสไฟฟ้าทนต่อได้ชั่วคราวเมื่อเกิดการลัดวงจรที่ระดับสูงสุด 80kA ระดับฉนวนไฟฟ้าทนต่อแรงดันไฟฟ้าความถี่ปกติเป็นเวลา 1 นาทีที่ระดับที่กำหนด 95kV และทนต่อแรงดันไฟฟ้าชั่วคราวจากฟ้าผ่าที่ระดับที่กำหนด 185kV เป็นไปตามมาตรฐาน GB1985-2004 และ IEC129.
ประสิทธิภาพเหนือชั้นและความเข้ากันได้กับสวิตช์เกียร์ KYN: ซีรีส์ JN22-40.5/31.5 มีการออกแบบขั้นสูงพร้อมประสิทธิภาพที่มั่นคงเพื่อให้การป้องกันกราวด์ที่เชื่อถือได้สำหรับการซ่อมบำรุงอุปกรณ์ไฟฟ้าแรงสูง โครงสร้างที่เรียบง่ายช่วยให้ติดตั้งและปรับได้ง่าย ระยะห่างระหว่างเสาตรงกลางมีให้เลือก 300 มม./350 มม./400 มม. ช่วยให้การติดตั้งมีความยืดหยุ่น สภาพการทำงาน:ระดับความสูง ≤1000 เมตร, อุณหภูมิแวดล้อม -10°C ถึง +40°C, ความรุนแรงของแผ่นดินไหว ≤8 ระดับ, ใช้ได้ในสถานที่ที่ไม่มีก๊าซกัดกร่อน, ก๊าซไวไฟ และน้ำ, ออกแบบมาโดยเฉพาะสำหรับความเข้ากันได้กับสวิตช์เกียร์ KYN-40.5 ในขณะที่รองรับสวิตช์เกียร์ชนิดอื่น ๆ ได้หลากหลาย, ให้การป้องกันระบบสายดินที่ครอบคลุมสำหรับระบบไฟฟ้าภายในอาคาร 35-40.5kV.

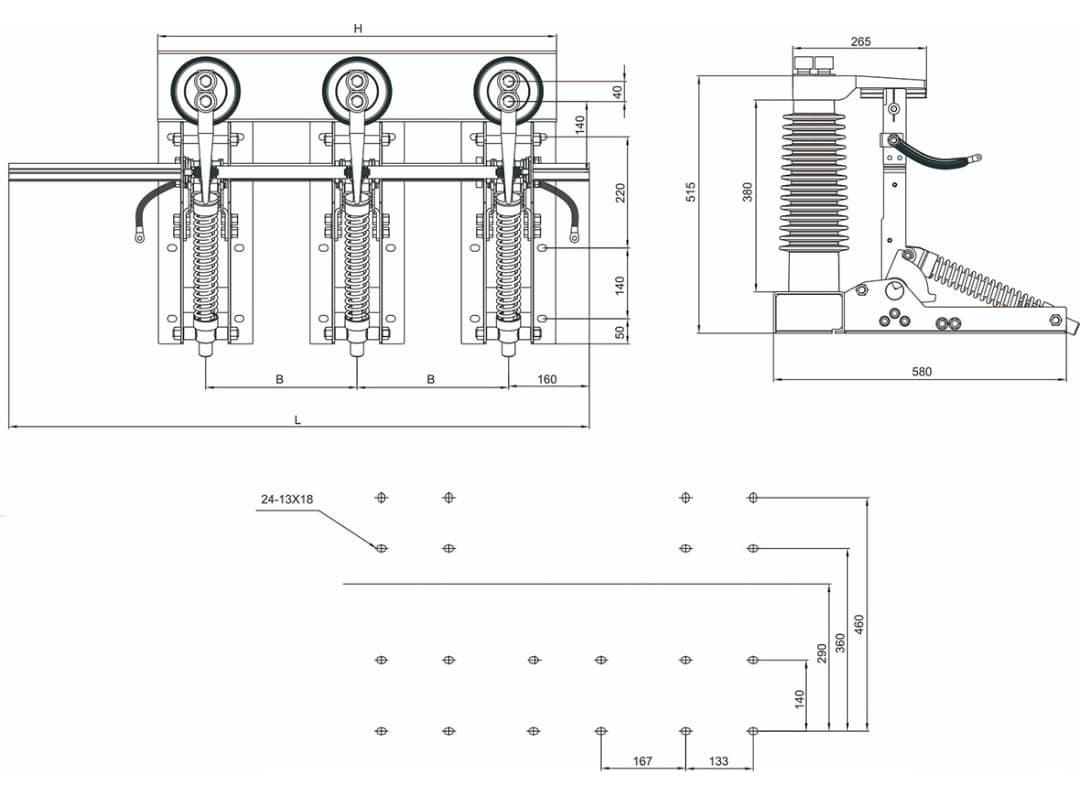

| B | H | L |
| 280 | 750 | 1180 |
| 300 | 790 | 1180 |
| 350 | 890 | 1280 |
| 400 | 990 | 1374 |
| JN22-40.5/31.5 สวิตช์กราวด์แรงดันสูงภายในอาคาร ข้อมูลจำเพาะ | พารามิเตอร์ | หน่วย |
|---|---|---|
| แบรนด์ | ระบบฉนวนกันความร้อน Bepto | – |
| หมายเลขรุ่น | JN22-40.5/31.5 | – |
| หมวดหมู่ | สวิตช์เกียร์และสวิตช์ต่อสายดินแรงสูง | – |
| ประเภทสินค้า | สวิตช์กราวด์แรงดันสูงสำหรับภายในอาคาร (35-40.5kV 31.5kA) พร้อมกระแสทำ 80kA, ความถี่ไฟฟ้า 95kV, กระแสฟ้า 185kV สำหรับการใช้งานกับตู้สวิตช์ KYN-40.5 | – |
| เทคโนโลยีแกนกลาง | วิจัยและพัฒนาโดยองค์กรวิจัยไฟฟ้า XI'AN HV + การออกแบบขั้นสูงและประสิทธิภาพที่มั่นคง + โครงสร้างที่เรียบง่าย + การติดตั้งและการปรับที่ง่าย + เหมาะสำหรับระบบไฟฟ้า 40.5kV + สามเฟส AC 50Hz + การใช้งานการป้องกันกราวด์ + KYN□-405 หรือชนิดอื่น ๆ ของสวิตช์เกียร์ที่เข้ากันได้ + บทบาทการป้องกันในการซ่อมบำรุงอุปกรณ์ไฟฟ้าแรงสูง + มาตรฐาน GB1985-2004 และ IEC129 + แรงดันไฟฟ้าที่กำหนด 35kV + แรงดันไฟฟ้าสูงสุด 40.5kV + การลัดวงจรที่กำหนด-ทนต่อกระแสไฟฟ้าชั่วคราว 31.5kA + ระยะเวลาทนต่อกระแสไฟฟ้าลัดวงจรที่กำหนด 4 วินาที + กระแสไฟฟ้าลัดวงจรที่กำหนด 80kA + กระแสไฟฟ้าสูงสุดที่กำหนด 80kA + แรงดันไฟฟ้าทนต่อความถี่ปกติ 1 นาที 95kV + แรงดันไฟฟ้าทนต่อกระแสฟ้า 185kV + ระยะห่างระหว่างเสา ตัวเลือก 300/350/400 มม. + ความสูง ≤1000 เมตร + อุณหภูมิแวดล้อม -10°C ถึง +40°C + ความรุนแรงแผ่นดินไหว ≤8 ระดับ + ใช้ได้โดยไม่ต้องมีก๊าซไวไฟและน้ำที่มีฤทธิ์กัดกร่อน | – |
| แหล่งกำเนิด | เจ้อเจียง, ประเทศจีน | – |
| ชื่อสินค้า | JN22-40.5/31.5 ซีรีส์ 40.5KV สวิตช์กราวด์แรงดันสูง AC ภายในอาคาร | – |
| ประเภท | สวิตช์เชื่อมต่อดิน | – |
| การสมัคร | สวิตช์เกียร์แรงดันสูง | – |
| แรงดันไฟฟ้าที่กำหนด | 35 | กิโลโวลต์ |
| แรงดันไฟฟ้าสูงสุด | 40.5 | กิโลโวลต์ |
| แรงดันไฟฟ้าสูงสุด | 40.5 | กิโลโวลต์ |
| ได้รับการจัดอันดับให้ทนกระแสไฟฟ้าชั่วคราว | 31.5 | เคเอ |
| ระยะเวลาการลัดวงจรที่กำหนด (ระยะเวลาทนได้) | 4 | s |
| กระแสไฟฟ้าที่ทดสอบการทำให้เกิดการลัดวงจร | 80 | เคเอ |
| กระแสสูงสุด | 80 | เคเอ |
| กระแสไฟฟ้าสูงสุดที่ทนได้ | 80 | เคเอ |
| 1 นาที ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า | 95 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อแรงกระชากของฟ้าผ่า | 185 | กิโลโวลต์ |
| ระยะทางศูนย์กลางระหว่างขั้ว ตัวเลือก | 300 / 350 / 400 | มม |
| แพ็กเกจ | แพ็กเกจมาตรฐาน | – |
| ท่าเรือ | หนิงโป หรือ เซี่ยงไฮ้ | – |
| ประเภทการติดตั้ง | ในอาคาร | – |
| ประเภทปัจจุบัน | AC (กระแสสลับ) | – |
| ความถี่ | 50 | เฮิซ |
| ระยะ | สามเฟส | – |
| ช่วงแรงดันไฟฟ้าสำหรับการใช้งาน | 40.5 กิโลโวลต์ | กิโลโวลต์ |
| การปฏิบัติตามมาตรฐาน | GB1985-2004 และ IEC129 | – |
| ซีอาน เอชวี อิเล็กทริก รีเสิร์ช | ใช่ (วิจัยและพัฒนาโดยองค์กรวิจัยไฟฟ้า HV ซีอาน) | – |
| การออกแบบขั้นสูง ประสิทธิภาพที่มั่นคง | ใช่ (การออกแบบขั้นสูงและประสิทธิภาพที่มั่นคง) | – |
| โครงสร้างที่เรียบง่าย | ใช่ (โครงสร้างง่าย) | – |
| การปรับติดตั้งอย่างง่าย | ใช่ (การติดตั้งและการปรับที่ง่าย) | – |
| ระบบไฟฟ้า 40.5 กิโลโวลต์ | ใช่ (เหมาะสำหรับระบบไฟฟ้าที่มีแรงดัน 40.5kV) | – |
| ไฟฟ้ากระแสสลับสามเฟส 50 เฮิรตซ์ | ใช่ (สามเฟส, AC 50Hz) | – |
| การป้องกันด้วยสายดิน | ใช่ (สำหรับการใช้งานเป็นระบบป้องกันไฟฟ้าสถิต) | – |
| KYN□-40.5 ตู้สวิตช์ไฟฟ้าที่ใช้งานร่วมกันได้ | ใช่ (สามารถใช้ในตู้สวิตช์ KYN□-40.5 ได้) | – |
| ชนิดอื่น ๆ ของสวิตช์เกียร์ที่สามารถใช้งานร่วมกันได้ | ใช่ (หรืออุปกรณ์สวิตช์ชนิดอื่น ๆ) | – |
| การคุ้มครองการซ่อมบำรุงอุปกรณ์ | ใช่ (ทำหน้าที่ป้องกันในระหว่างการซ่อมบำรุงอุปกรณ์ไฟฟ้าแรงสูง) | – |
| GB1985-2004 Compliant | ใช่ (ปฏิบัติตามมาตรฐาน GB1985-2004) | – |
| เป็นไปตามมาตรฐาน IEC129 | ใช่ (ปฏิบัติตามมาตรฐาน IEC129) | – |
| แรงดันไฟฟ้าที่กำหนด 35kV | ใช่ (แรงดันไฟฟ้าที่กำหนด 35kV) | – |
| แรงดันไฟฟ้าสูงสุด 40.5 กิโลโวลต์ | ใช่ (แรงดันไฟฟ้าสูงสุด 40.5kV) | – |
| 31.5kA ทนต่อกระแสลัดวงจรชั่วคราว | ใช่ (ได้รับการจัดอันดับให้ทนกระแสไฟฟ้าชั่วคราวได้ 31.5kA) | – |
| 4 วินาทีที่ต้านทานกาลเวลา | ใช่ (ได้รับการจัดอันดับเวลาทนต่อไฟฟ้าลัดวงจร 4 วินาที) | – |
| กระแสไฟฟ้า 80kA สำหรับการเชื่อมต่อ | ใช่ (กระแสไฟฟ้าลัดวงจรสูงสุด 80kA) | – |
| ทนกระแสสูงสุด 80kA | ใช่ (รองรับกระแสสูงสุด 80kA) | – |
| 95kV ความถี่ไฟฟ้า | ใช่ (แรงดันไฟฟ้าทนต่อความถี่ 1 นาที 95kV) | – |
| แรงดันไฟฟ้าชั่วคราวจากฟ้าผ่า 185 กิโลโวลต์ | ใช่ (แรงดันไฟฟ้าทนต่อแรงกระชาก 185kV) | – |
| ระยะเสา 300/350/400 มม. | ใช่ (ระยะห่างระหว่างขั้วกลาง 300 มม./350 มม./400 มม.) | – |
รุ่น: JN22-40.5/31.5-□
| ตำแหน่ง | สัญลักษณ์ | ความหมาย |
|---|---|---|
| เจเอ็น | เจเอ็น | สวิตช์ต่อสายดินภายในอาคาร |
| 22 | 22 | หมายเลขแบบ. |
| 40.5 | 40.5 | แรงดันไฟฟ้าสูงสุด (กิโลโวลต์) |
| 31.5 | 31.5 | กระแสความเสถียรทางความร้อน 4S (กิโลแอมแปร์) |
| □ | □ | ระยะห่างระหว่างขั้วกลาง (มม.) |
| สภาพการทำงาน | พารามิเตอร์ |
|---|---|
| ระดับความสูง | ≤1000 เมตร |
| อุณหภูมิแวดล้อม | -10°C ถึง +40°C |
| ความรุนแรงของแผ่นดินไหว | ≤8 องศา |
| ข้อกำหนดของสถานที่ติดตั้ง | ใช้ได้ในสถานที่ที่ไม่มีแก๊สกัดกร่อน, แก๊สไวไฟ และน้ำ |
| ไม่. | รายการ | หน่วย | ข้อมูล |
|---|---|---|---|
| 1 | แรงดันไฟฟ้าที่กำหนด | กิโลโวลต์ | 35 |
| 2 | แรงดันไฟฟ้าสูงสุด | กิโลโวลต์ | 40.5 |
| 3 | ได้รับการจัดอันดับให้ทนกระแสไฟฟ้าชั่วคราว | เคเอ | 31.5 |
| 4 | ค่าความทนทานต่อกระแสลัดวงจร | s | 4 |
| 5 | กระแสไฟฟ้าที่ทดสอบการทำให้เกิดการลัดวงจร | เคเอ | 80 |
| 6 | กระแสไฟฟ้าสูงสุดที่ทนได้ | เคเอ | 80 |
| 7 | ระดับฉนวนที่กำหนด – แรงดันไฟฟ้าทนต่อความถี่กำลังไฟฟ้า 1 นาที | กิโลโวลต์ | 95 |
| 7 | ระดับฉนวนที่กำหนด – แรงดันไฟฟ้าทนต่อแรงดันกระชากฟ้า | กิโลโวลต์ | 185 |
| 8 | ระยะทางศูนย์กลางระหว่างขั้ว | มม | 300 / 350 / 400 |
