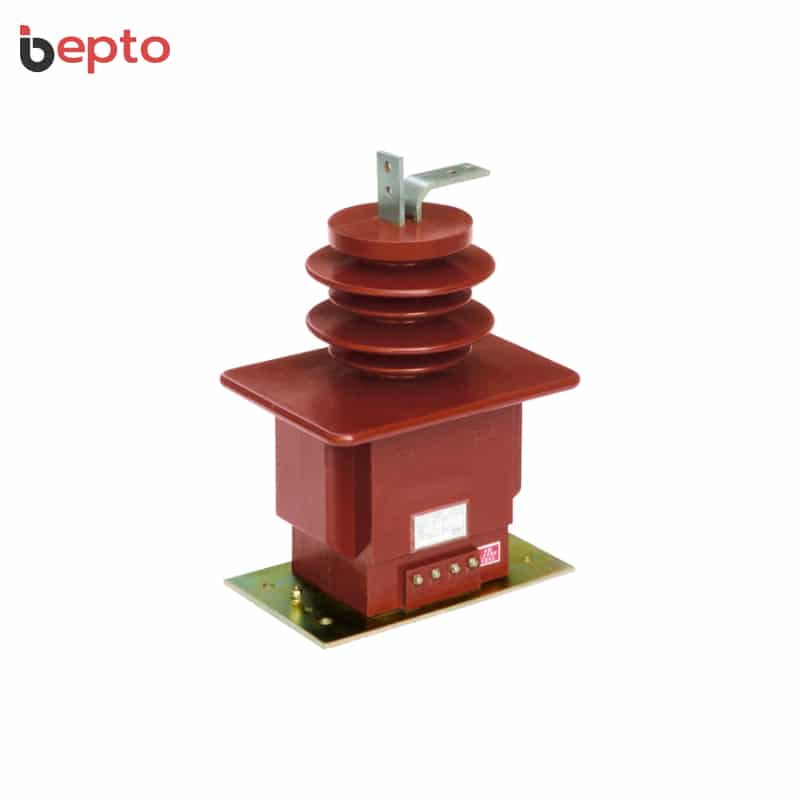

LZZB7-35 หม้อแปลงกระแสไฟฟ้าแรงดันปานกลาง 35kV:กระแสปฐมภูมิ 50-2000A, ระดับความแม่นยำ 0.2S/0.5S/10P10, ระดับฉนวน 40.5/95/185kV, ภาระงาน 15-30VA, กระแสความร้อนชั่วคราว 8-80kA, กระแสไดนามิกที่กำหนด 20-130kA, ทุติยภูมิ 5A/1A, 50/60HzGB1208 IEC60044-1, การวัดและการป้องกัน.
ตัวแปลงกระแสไฟฟ้า LZZB7-35 ขั้นสูง: เครื่องแปลงสัญญาณชนิดเทเรซินอีพ็อกซี่ภายในอาคารแบบเฟสเดียว ตามมาตรฐาน GB1208 และ IEC60044-1 ระดับฉนวนไฟฟ้า 40.5/95/185kV ความถี่ที่กำหนด 50Hz หรือ 60Hz กระแสไฟฟ้าทุติยภูมิที่กำหนด 5A หรือ 1Aอุณหภูมิแวดล้อม -5°C ถึง +40°C, ช่วงกระแสหลักที่กำหนด 50-2000A ให้ความครอบคลุมกระแสที่กว้างเป็นพิเศษ, การผสมผสานระดับความแม่นยำที่ยืดหยุ่นรวมถึง 0.2(S)/10P10 และ 0.5(S)/10P10 พร้อมความสามารถในการรับภาระ 15-30VA,กระแสความร้อนชั่วคราว 8-80kA เป็นเวลา 2-4 วินาที เพื่อให้มั่นใจในความสามารถในการทนต่อกระแสลัดวงจรที่เหนือกว่า กระแสไดนามิกที่กำหนด 20-130kA ให้ความปลอดภัยสูงสุด ปรับให้เหมาะสมกับความต้องการการวัดและการป้องกันที่หลากหลายในแอปพลิเคชันแรงดันปานกลาง.
การออกแบบแรงดันไฟฟ้าปานกลางที่เหนือกว่าและช่วงกระแสไฟฟ้าที่กว้าง: LZZB7-35 มีระดับฉนวนไฟฟ้าที่ยอดเยี่ยม 40.5/95/185kV ที่ออกแบบมาโดยเฉพาะสำหรับระบบแรงดันปานกลาง 35kV เพื่อให้มั่นใจในการทำงานที่เชื่อถือได้ภายใต้สภาวะแรงดันสูง ช่วงกระแสหลักที่กว้างเป็นพิเศษ 50-2000A ครอบคลุมความต้องการการใช้งานที่หลากหลายตั้งแต่กระแสปานกลางถึงกระแสสูงมาก กระแสความร้อนชั่วคราว 8-80kA เป็นเวลา 2-4 วินาที ให้การป้องกันไฟฟ้าลัดวงจรที่ยอดเยี่ยมกระแสไฟฟ้ากระแสไดนามิกที่กำหนด 20-130kA เพื่อให้มั่นใจในความปลอดภัยสูงสุด การผสมผสานระดับความแม่นยำที่ยืดหยุ่นรองรับการวัดและฟังก์ชันการป้องกันที่มีความแม่นยำสูงพร้อมกัน เหมาะสำหรับสวิตช์เกียร์ 35kV ระบบจ่ายไฟแรงดันปานกลาง สถานีไฟฟ้ารับส่งขนาดใหญ่ เครือข่ายพลังงานอุตสาหกรรม ระบบจัดการพลังงาน และการใช้งานที่ต้องการการวัดกระแสไฟฟ้าที่แม่นยำตั้งแต่ 50A ถึง 2000A พร้อมระดับฉนวนและความสามารถในการทนความร้อนที่ยอดเยี่ยม.
| LZZB7-35 ข้อกำหนดของหม้อแปลงกระแส | พารามิเตอร์ | หน่วย |
|---|---|---|
| แบรนด์ | ระบบฉนวนกันความร้อน Bepto | – |
| หมายเลขรุ่น | LZZB7-35 | – |
| หมวดหมู่ | สวิตช์เกียร์และหม้อแปลงกระแสสูง (หม้อแปลงกระแสไฟฟ้าแรงสูง) | – |
| ประเภทสินค้า | หม้อแปลงกระแสไฟฟ้าแรงดันปานกลางชนิดเรซินอีพ็อกซี่หล่อในร่มเฟสเดียว 35kV ช่วง 50-2000A0.2S/0.5S/10P10 ความแม่นยำ, ระดับฉนวน 40.5/95/185kV, กระแสความร้อน 8-80kA, กระแสไดนามิก 20-130kA สำหรับการวัดและการป้องกันรีเลย์ | – |
| เทคโนโลยีแกนกลาง | ชนิดเรซินอีพ็อกซี่หล่อในร่มเฟสเดียว + การออกแบบแรงดันไฟฟ้าปานกลาง 35kV + ระดับฉนวน 40.5/95/185kV ที่ยอดเยี่ยม + GB1208 และ IEC60044-1 มาตรฐานที่สอดคล้อง + ความถี่ที่กำหนด 50Hz หรือ 60Hz + กระแสไฟฟ้าทุติยภูมิที่กำหนด 5A หรือ 1A + อุณหภูมิแวดล้อม -5°C ถึง +40°C + ช่วงกระแสไฟฟ้าปฐมภูมิที่กำหนด 50-2000A + ความครอบคลุมกระแสไฟฟ้าที่กว้างเป็นพิเศษ + คลาสความแม่นยำที่ยืดหยุ่น (0.2(S)/10P10,0.5(S)/10P10) + ความสามารถในการรองรับ 15-30VA + กระแสไฟฟ้าความร้อนชั่วคราว 8-80kA เป็นเวลา 2-4 วินาที + กระแสไฟฟ้าไดนามิกที่กำหนด 20-130kA + ฟังก์ชันการวัดและการป้องกันความแม่นยำสูงพร้อมกัน + ความสามารถในการทนต่อกระแสไฟฟ้าลัดวงจรที่เหนือกว่า + ขอบเขตความปลอดภัยสูงสุด + การทำงานที่เชื่อถือได้ในสภาวะแรงดันสูง | – |
| กำลังไฟฟ้า (แรงดันไฟฟ้า) | 35kV | – |
| แรงดันไฟฟ้าที่กำหนด | 35kV | – |
| ระดับฉนวนที่กำหนด | 40.5/95/185 | กิโลโวลต์ |
| ความถี่ที่กำหนด | 50Hz หรือ 60Hz | เฮิซ |
| กระแสไฟฟ้าที่กำหนดสำหรับวงจรรอง | 5A หรือ 1A | A |
| ช่วงกระแสไฟฟ้าหลักที่กำหนด | 50-2000 | A |
| อุณหภูมิแวดล้อม | -5°C ถึง +40°C | องศาเซลเซียส |
| ประเภทโครงสร้าง | อีพ็อกซี่เรซินชนิดหล่อสำหรับใช้ภายในอาคาร แบบเฟสเดียว | – |
| ระดับแรงดันไฟฟ้า | แรงดันปานกลาง (35kV) | – |
| ประเภทการติดตั้ง | ในอาคาร | – |
| ระยะ | เฟสเดียว | – |
| การปฏิบัติตามมาตรฐาน | GB1208 และ IEC60044-1 | – |
| FOB ท่าเรือ | หนิงโป/เซี่ยงไฮ้ | – |
| เงื่อนไขการชำระเงิน | เวสเทิร์น ยูเนี่ยน, T/T, เพย์พาล | – |
| การหล่อเรซินอีพ็อกซี่ | ใช่ (ชนิดเรซินอีพ็อกซี่หล่อในร่มเฟสเดียว) | – |
| แรงดันไฟฟ้าปานกลาง 35kV | ใช่ (แรงดันไฟฟ้าที่กำหนด 35kV) | – |
| หม้อแปลงกระแสไฟฟ้าแรงดันปานกลาง | ใช่ (หม้อแปลงกระแสไฟฟ้าแรงดันปานกลาง) | – |
| 40.5/95/185kV ฉนวน | ใช่ (ระดับฉนวนกันความร้อนสูงเป็นพิเศษ) | – |
| ช่วงกระแสไฟฟ้าที่กว้างเป็นพิเศษ | ใช่ (ช่วงกระแสหลัก 50-2000A) | – |
| กระแสความร้อนสูง | ใช่ (กระแสความร้อนชั่วคราว 8-80kA) | – |
| กระแสไฟฟ้าไดนามิกสูง | ใช่ (กระแสไฟฟ้าไดนามิกที่กำหนด 20-130kA) | – |
| 50Hz หรือ 60Hz | ใช่ (ความถี่ที่กำหนด 50Hz หรือ 60Hz) | – |
| แรงดันไฟฟ้าที่กำหนด 35kV | ใช่ (แรงดันไฟฟ้าที่กำหนด 35kV) | – |
| เป็นไปตามมาตรฐาน GB1208 | ใช่ (เป็นไปตามมาตรฐาน GB1208) | – |
| เป็นไปตามมาตรฐาน IEC60044-1 | ใช่ (เป็นไปตามมาตรฐาน IEC60044-1) | – |
| 40.5/95/185kV ฉนวน | ใช่ (ระดับฉนวนไฟฟ้า 40.5/95/185kV) | – |
| มัธยมศึกษาปีที่ 5 หรือ มัธยมศึกษาปีที่ 1 | ใช่ (กระแสไฟฟ้าทุติยภูมิที่กำหนด 5A หรือ 1A) | – |
| -5°C ถึง +40°C อุณหภูมิแวดล้อม | ใช่ (อุณหภูมิแวดล้อม -5°C ถึง +40°C) | – |
| 50-2000A ช่วงหลัก | ใช่ (ช่วงกระแสหลักที่กำหนด 50-2000A) | – |
| การครอบคลุมกระแสไฟฟ้าที่กว้างเป็นพิเศษ | ใช่ (จาก 50A ถึง 2000A กระแสหลัก) | – |
| 0.2S ความแม่นยำระดับ | ใช่ (มีให้เลือกในระดับความแม่นยำการวัด 0.2 วินาที) | – |
| 0.5 วินาที ความแม่นยำระดับ | ใช่ (มีให้เลือกในระดับความแม่นยำการวัด 0.5 วินาที) | – |
| 10P10 ระดับการป้องกัน | ใช่ (มีให้เลือกคลาสความแม่นยำในการป้องกัน 10P10) | – |
| 15-30VA ความสามารถในการรองรับภาระ | ใช่ (กำลังไฟสูงสุด 15-30VA) | – |
| ระยะเวลาความร้อน 2-4 วินาที | ใช่ (ระยะเวลาการไหลของกระแสความร้อนในระยะสั้น 2-4 วินาที) | – |
| กระแสไฟฟ้าหลักที่กำหนด (แอมแปร์) | ระดับความแม่นยำแบบผสมผสาน | 0.2S (VA) | 0.2 (VA) | 0.5 (VA) | 10P10 (VA) | กระแสความร้อนชั่วคราว (กิโลแอมแปร์ต่อวินาที) | กระแสไฟฟ้ากระแสไดนามิกที่กำหนด (กิโลแอมแปร์) |
|---|---|---|---|---|---|---|---|
| 50 | 0.2(S) / 10P10 0.5(S) / 10P10 |
15 | 15 | 30 | 30 | 8 / 2 | 20 |
| 75 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 12 / 2 | 30 |
| 100 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 16 / 2 | 40 |
| 150 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 20 / 2 | 50 |
| 200 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 20 / 2 | 50 |
| 300 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 20 / 4 | 50 |
| 400 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 20 / 4 | 50 |
| 500 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 31.5 / 4 | 80 |
| 600 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 31.5 / 4 | 80 |
| 750 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 31.5 / 4 | 80 |
| 800 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 40 / 4 | 100 |
| 1000 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 40 / 4 | 100 |
| 1200 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 63 | 130 |
| 1500 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 72 | 130 |
| 2000 | เหมือนกับข้างต้น | 15 | 15 | 30 | 30 | 80 | 130 |
| ช่วงกระแสหลัก | กระแสความร้อน (กิโลแอมแปร์) | กระแสไฟฟ้าแบบไดนามิก (กิโลแอมแปร์) | ระยะเวลาความร้อน (วินาที) | การสมัคร |
|---|---|---|---|---|
| 50-75 แอมป์ | 8-12 | 20-30 | 2 | กระแสต่ำถึงปานกลางพร้อมการป้องกันความร้อน 2 วินาที |
| 100-200 แอมป์ | 16-20 | 40-50 | 2 | กระแสปานกลางพร้อมการป้องกันความร้อน 2 วินาที |
| 300-400 แอมป์ | 20 | 50 | 4 | กระแสไฟฟ้าระดับกลาง-สูง พร้อมระบบป้องกันความร้อนแบบ 4s |
| 500-750 แอมป์ | 31.5 | 80 | 4 | กระแสสูงพร้อมการป้องกันความร้อนที่เพิ่มขึ้นแบบ 4s |
| 800-1000 แอมป์ | 40 | 100 | 4 | กระแสสูงมากพร้อมการป้องกันความร้อนแบบ 4s ที่ได้รับการปรับปรุง |
| 1200-2000 แอมป์ | 63-80 | 130 | – | กระแสไฟฟ้าสูงพิเศษพร้อมความสามารถทางความร้อนและพลวัตสูงสุด |
| ระดับกระแสความร้อน | ช่วงปัจจุบัน | ระยะเวลา | กระแสไฟฟ้าแบบไดนามิก | สถานการณ์การใช้งาน |
|---|---|---|---|---|
| 8-12kA | 50-75 แอมป์ | 2 วินาที | 20-30kA | กระแสต่ำพร้อมระบบป้องกันความร้อนมาตรฐาน |
| 16-20kA | 100-200 แอมป์ | 2 วินาที | 40-50kA | กระแสปานกลางพร้อมระบบป้องกันความร้อนมาตรฐาน |
| 20kA | 300-400 แอมป์ | 4 วินาที | 50kA | กระแสไฟฟ้าปานกลางถึงสูงพร้อมการป้องกันความร้อนที่เพิ่มขึ้น |
| 31.5 กิโลแอมแปร์ | 500-750 แอมป์ | 4 วินาที | 80kA | กระแสสูงพร้อมการป้องกันความร้อนที่ขยายออกไป |
| 40kA | 800-1000 แอมป์ | 4 วินาที | 100,000 แอมแปร์ | กระแสสูงมากพร้อมการป้องกันความร้อนที่ขยายออกไป |
| 63-80kA | 1200-2000 แอมป์ | – | 130kA | กระแสไฟฟ้าสูงพิเศษพร้อมความจุความร้อนสูงสุด |
| ระดับความแม่นยำ การรวมกัน | สถานการณ์การใช้งาน | ช่วงกระแสไฟฟ้าทั่วไป |
|---|---|---|
| 0.2(S)/10P10 | การวัดความแม่นยำสูง + การป้องกันมาตรฐาน | 50-2000A |
| 0.5(S)/10P10 | การวัดมาตรฐาน + การป้องกันมาตรฐาน | 50-2000A |
| ขีดความสามารถในการรับน้ำหนัก | ระดับความแม่นยำ | การสมัคร |
|---|---|---|
| 15VA | 0.2 วินาที, 0.2 | การวัดปริมาณที่มีความแม่นยำสูง |
| 30VA | 0.5, 10P10 | การใช้งานการวัดและการป้องกันมาตรฐาน |
