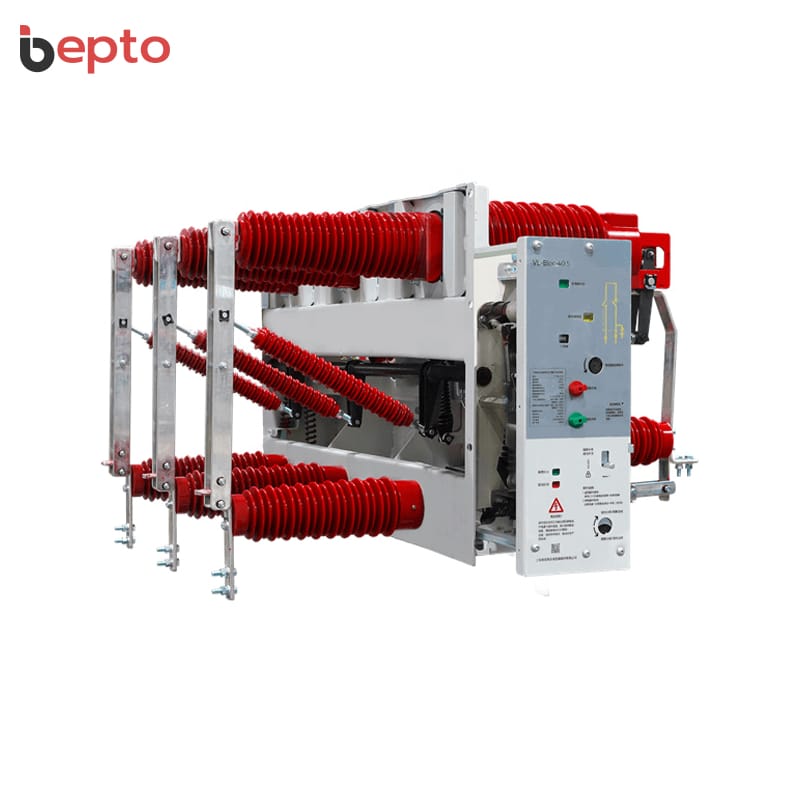

VCR21-40.5GD เบรกเกอร์วงจรสุญญากาศ: 40.5kV 1250A ใช้งานในร่ม VCB, พลังงานแสงอาทิตย์และพลังงานลม, เสาฝัง, 10000 รอบ, หน่วยหลักวงแหวน RMU, ตัดกระแส 31.5kA, -25°C ถึง +40°C, การใช้งานบ่อยครั้ง.
เซอร์กิตเบรกเกอร์สุญญากาศรุ่น Advanced VCR21-40.5GD: เบรกเกอร์สูญญากาศแรงดันสูงสำหรับติดตั้งในร่มแบบฝังตัว ออกแบบมาสำหรับระบบไฟฟ้า AC 50Hz, แรงดันไฟฟ้าที่กำหนด 40.5kV, กระแสไฟฟ้าตัด, กระแสไฟฟ้าเกิน และกระแสไฟฟ้าลัดวงจร, ใช้กันอย่างแพร่หลายในพลังงานลม, การผลิตไฟฟ้าพลังงานแสงอาทิตย์, สถานีไฟฟ้าย่อยแบบกล่อง, หน่วยหลักวงแหวน (RMU), กล่องแยกสายเคเบิล, ส่งกระแสไฟฟ้าที่กำหนด 630-1250A20-31.5kA การตัดวงจรลัดวงจรที่กำหนด, 50-80kA การทนต่อกระแสสูงสุด, 630A/400A การตัดแบงค์คาปาซิเตอร์เดี่ยว/แบงค์คาปาซิเตอร์แบบต่อขนาน, 10000 รอบการทำงานเชิงกล (เซอร์กิตเบรกเกอร์), การออกแบบแบบโมดูลาร์พร้อมสวิตช์แยก + เซอร์กิตเบรกเกอร์ + สวิตช์ต่อสายดินในตัว, การแยกวงจรที่ชัดเจน, มีมีดต่อสายดินที่สามารถปิดได้.
พลังงานใหม่และการใช้งานบ่อยพร้อม: VCR21-40.5GD ประกอบด้วยเสาแบบปิดผนึกถาวรเพื่อหลีกเลี่ยงการปนเปื้อนบนพื้นผิวภายนอก กลไกการทำงานด้วยสปริงไฟฟ้าพร้อมความสามารถในการควบคุมระยะไกล การปิดแบบสามเฟสที่ไม่พร้อมกัน ≤2ms ความเร็วในการเปิด 1.6±0.2m/s ความเร็วในการปิด 0.8±0.2m/s ทำงานที่อุณหภูมิ -25°C ถึง +40°C95% ความชื้นรายวัน ให้การตัดวงจรสุญญากาศที่เชื่อถือได้สำหรับการใช้งานพลังงานแสงอาทิตย์ พลังงานลม และพลังงานใหม่ที่มีการใช้งานบ่อยครั้ง โดยเฉพาะอย่างยิ่งเหมาะสำหรับหน่วยจ่ายไฟเครือข่ายวงแหวนและตัวควบคุม/การป้องกันหม้อแปลงไฟฟ้าที่ปลายทาง.
| รูปที่ 1 VCR21-40.5GD-630-31.5 (แบบฝังเสา) เบรกเกอร์วงจรสุญญากาศสามในหนึ่ง ระดับความสูง: 2,000 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |

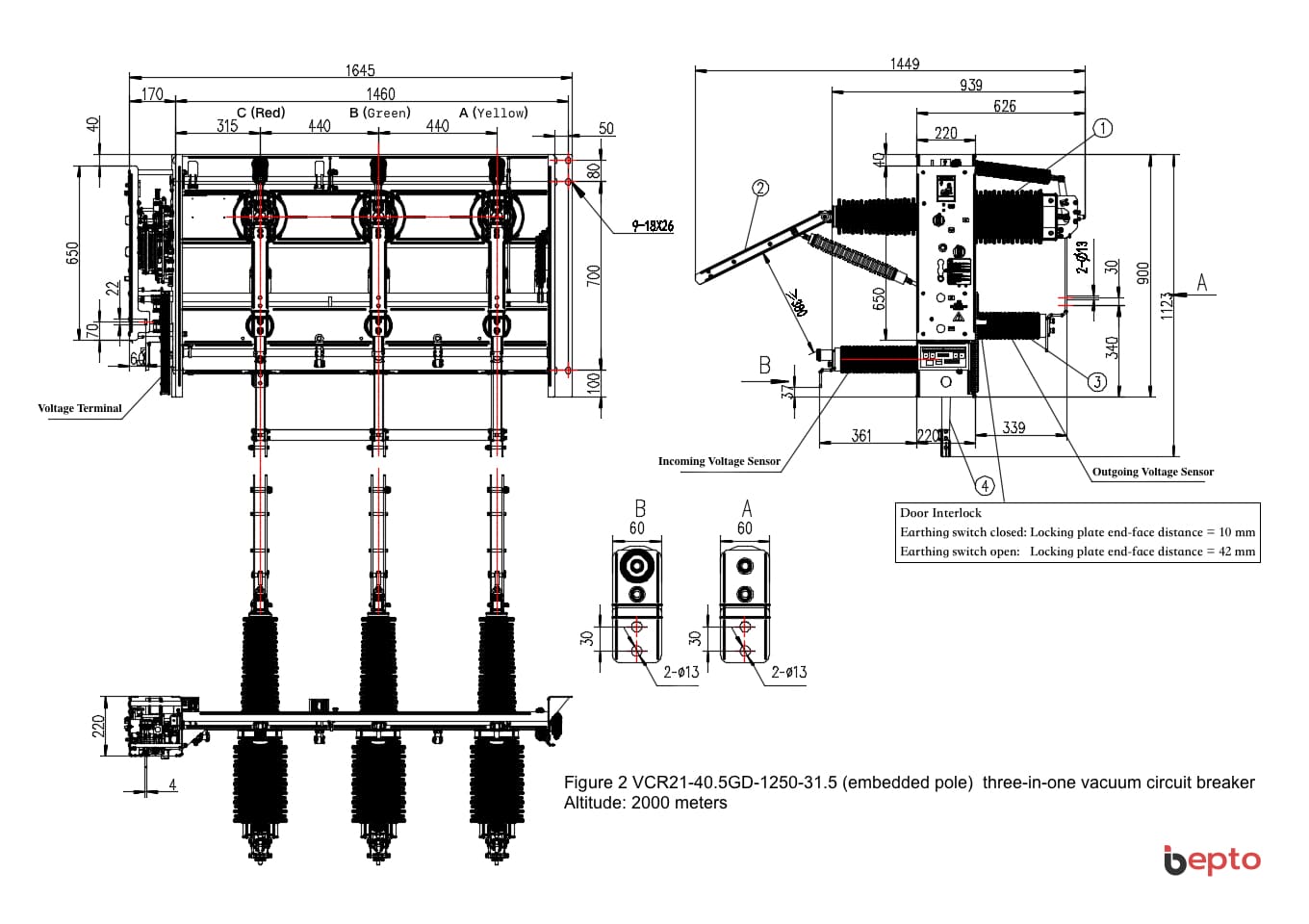

| รูปที่ 2 VCR21-40.5GD-1250-31.5 (แบบฝังเสา) เบรกเกอร์วงจรสุญญากาศสามในหนึ่ง
ระดับความสูง: 2,000 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |

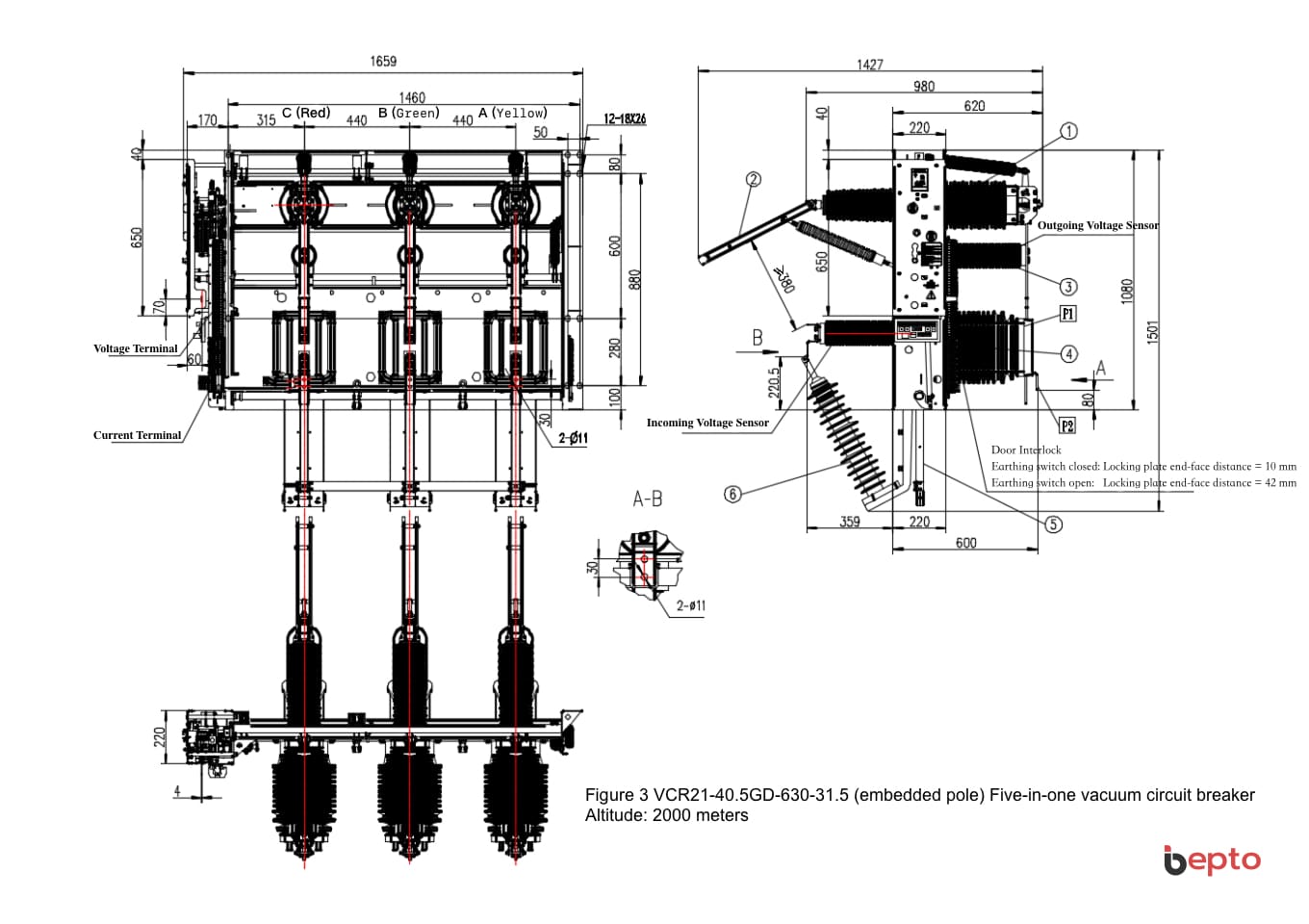

| รูปที่ 3 VCR21-40.5GD-630-31.5 (แบบฝังเสา) เบรกเกอร์วงจรสูญญากาศแบบห้าในหนึ่ง
ระดับความสูง: 2,000 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | ตัวแปลงกระแส (CT) | 3 ชิ้น | ||
| 5 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |
| 6 | 35kV | ตัวป้องกันไฟกระชาก | 3 ชิ้น | |

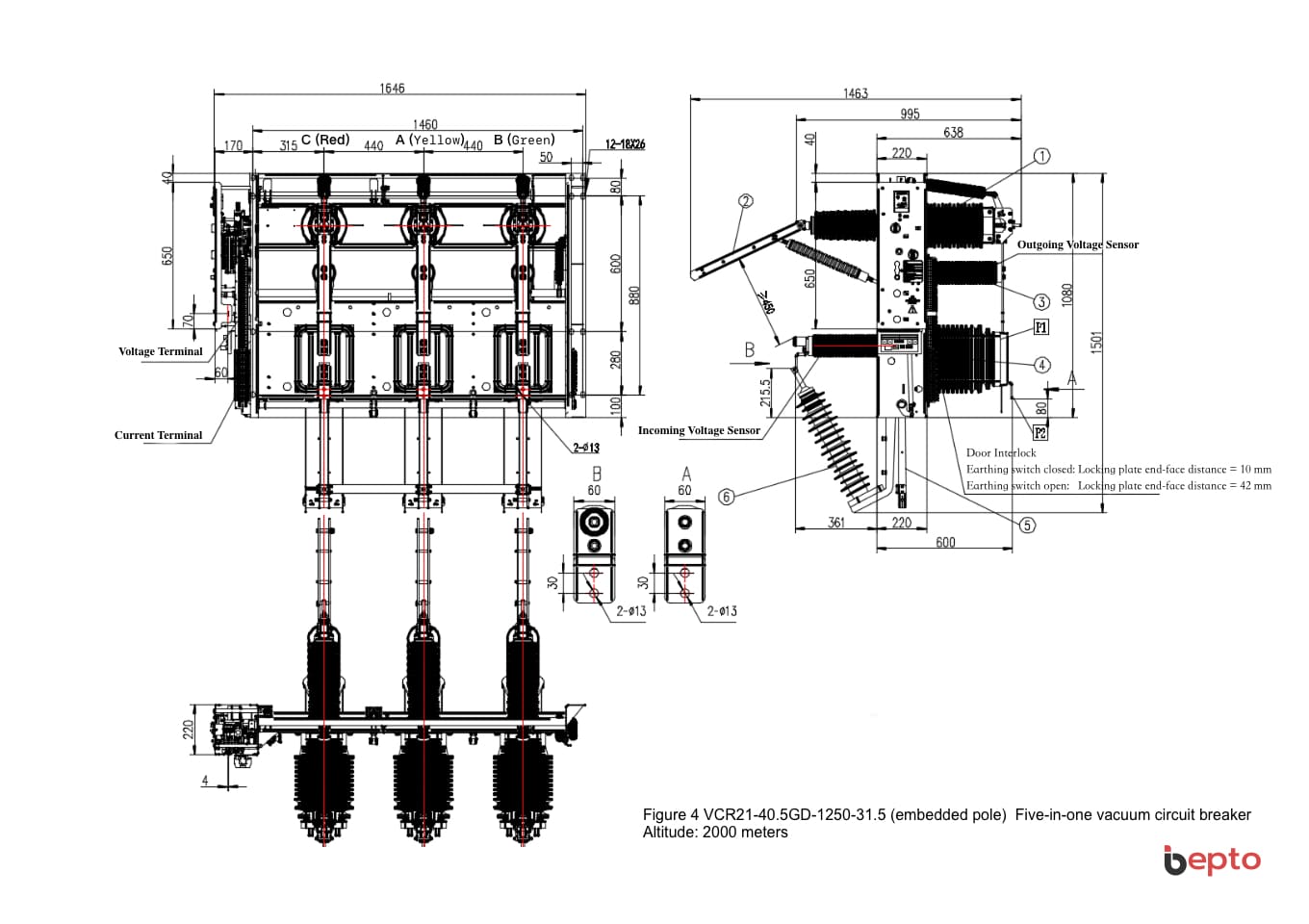

| รูปที่ 4 VCR21-40.5GD-1250-31.5 (แบบฝังเสา) เบรกเกอร์วงจรสูญญากาศแบบห้าในหนึ่ง
ระดับความสูง: 2,000 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | ตัวแปลงกระแส (CT) | 3 ชิ้น | ||
| 5 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |
| 6 | 35kV | ตัวป้องกันไฟกระชาก | 3 ชิ้น | |

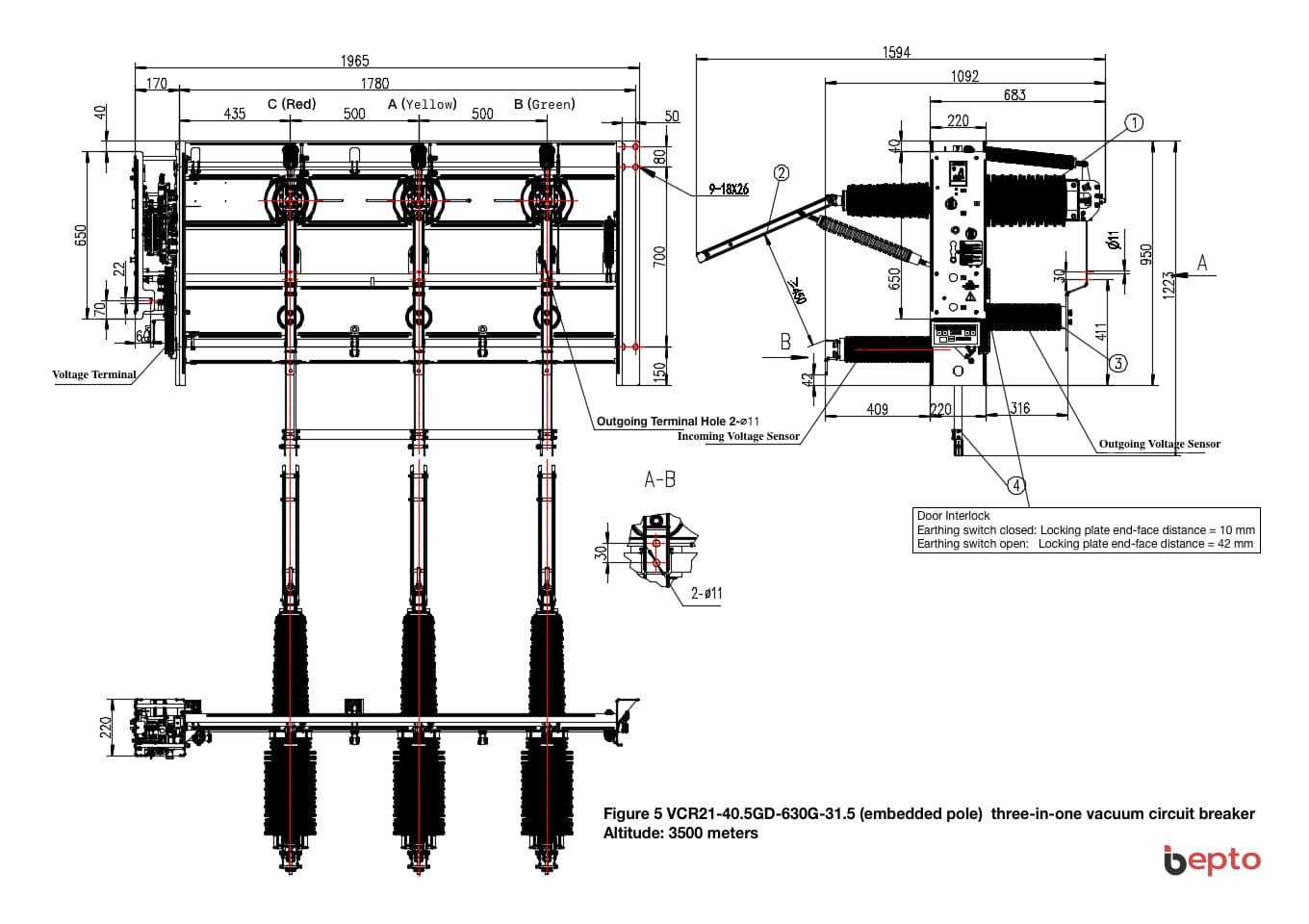

| รูปที่ 5 VCR21-40.5GD-630G-31.5 (แบบฝังเสา) เบรกเกอร์วงจรสุญญากาศสามในหนึ่ง
ระดับความสูง: 3,500 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |

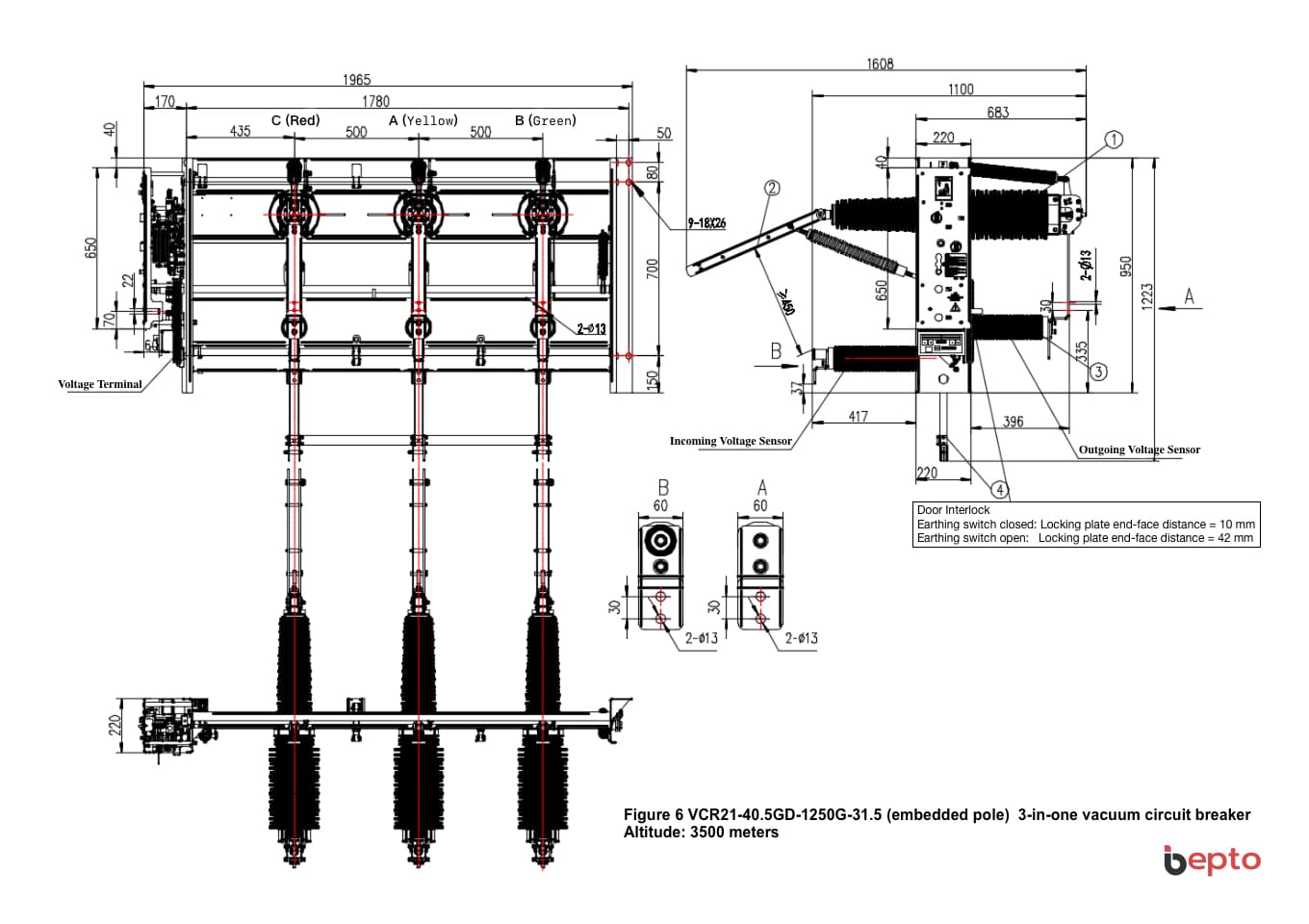

| รูปที่ 6 VCR21-40.5GD-1250G-31.5 (แบบฝังเสา) วงจรเบรกเกอร์สูญญากาศ 3-in-one
ระดับความสูง: 3,500 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |

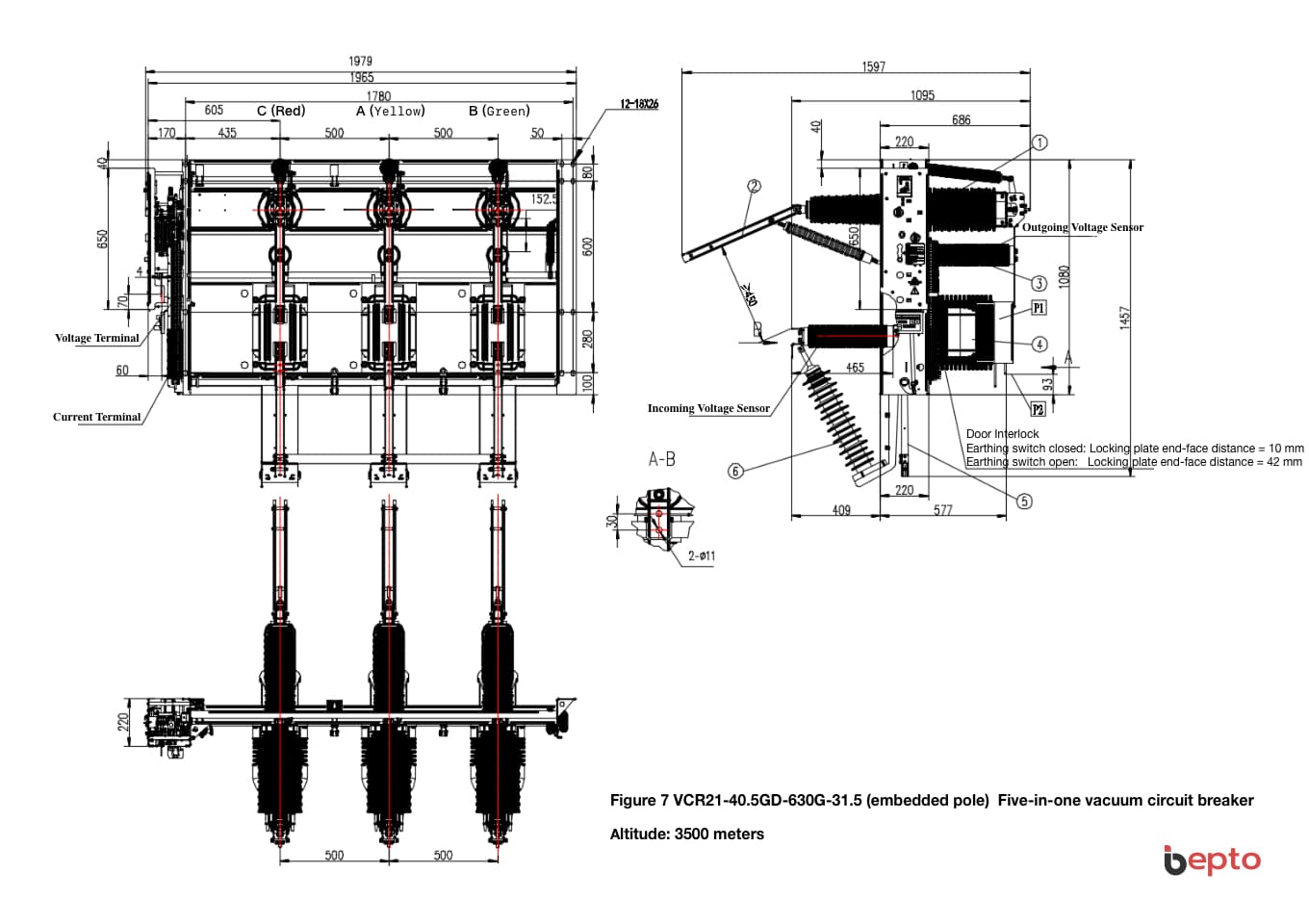

| รูปที่ 7 VCR21-40.5GD-630G-31.5 (แบบฝังเสา) เบรกเกอร์วงจรสูญญากาศแบบห้าในหนึ่ง
ระดับความสูง: 3,500 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | ตัวแปลงกระแส (CT) | 3 ชิ้น | ||
| 5 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |
| 6 | 35kV | ตัวป้องกันไฟกระชาก | 3 ชิ้น | |

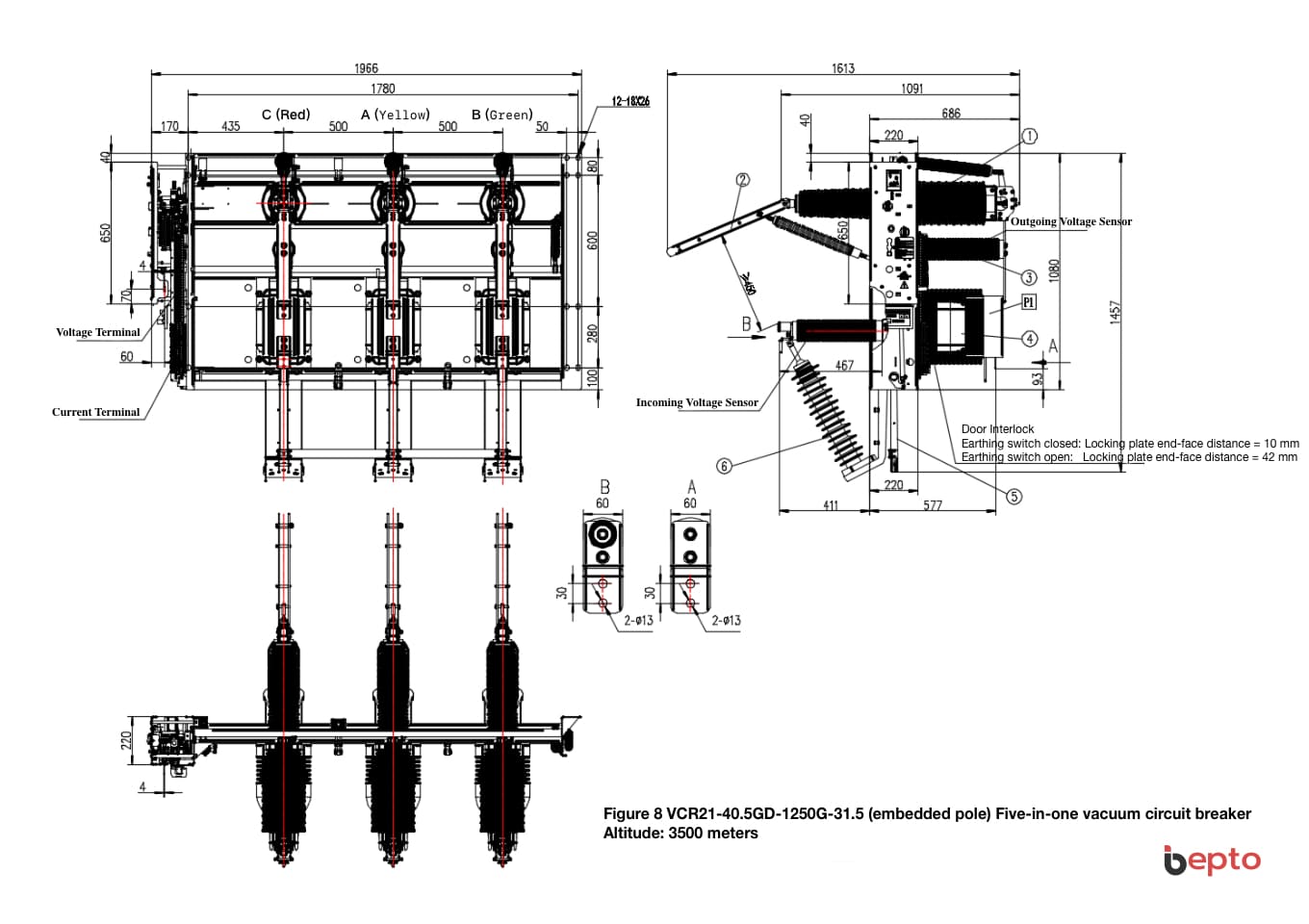

| รูปที่ 8 VCR21-40.5GD-1250G-31.5 (แบบฝังเสา) เบรกเกอร์วงจรสูญญากาศแบบห้าในหนึ่ง
ระดับความสูง: 3,500 เมตร |
||||
| ไม่. | รหัสชิ้นส่วน | ชื่อ | จำนวน | ข้อสังเกต |
| 1 | 5CHR.035.21000 | 35kV ชนิดฝังผนัง-บุชชิ่ง แบบเสา | 3 ชิ้น | |
| 2 | 35kV | ตัวตัดการเชื่อมต่อ | 1 ชุด | |
| 3 | 35kV | เซ็นเซอร์ 45PF | 6 ชิ้น | ตัวเลือก |
| 4 | ตัวแปลงกระแส (CT) | 3 ชิ้น | ||
| 5 | 35kV | สวิตช์เชื่อมต่อดิน | 1 ชุด | |
| 6 | 35kV | ตัวป้องกันไฟกระชาก | 3 ชิ้น | |
| VCR21-40.5GD ข้อกำหนดของเบรกเกอร์วงจรสูญญากาศ | VCR21-40.5GD | หน่วย |
|---|---|---|
| หมายเลขรุ่น | VCR21-40.5GD | – |
| ชื่อเรียกทางเลือก | แอร์ติดผนังแบบฝังสำหรับภายในอาคาร แรงดันสูง VCB | – |
| แบรนด์ | ระบบฉนวนกันความร้อน Bepto | – |
| ประเภทสินค้า | เซอร์กิตเบรกเกอร์สูญญากาศแรงดันสูงสำหรับเครื่องปรับอากาศภายในอาคาร (แบบฝังเสา) สำหรับพลังงานแสงอาทิตย์และพลังงานลม | – |
| เทคโนโลยีแกนกลาง | การออกแบบแบบโมดูลาร์ + เสาคอลัมน์แบบปิดผนึกคงที่ + สวิตช์แยก/เบรกเกอร์วงจร/สวิตช์ต่อสายดินแบบบูรณาการ + กลไกการทำงานด้วยสปริงไฟฟ้า | – |
| แรงดันไฟฟ้าที่กำหนด | 40.5 | กิโลโวลต์ |
| ความถี่ที่กำหนด | 50 | เฮิซ |
| กระแสไฟฟ้าที่กำหนด | 630-1250 | A |
| กระแสไฟฟ้าที่ตัดวงจรลัดวงจร | 20, 25, 31.5 | เคเอ |
| กระแสไฟฟ้าที่ระบุสำหรับระยะเวลาสั้น | 20, 25, 31.5 | เคเอ |
| ระยะเวลาการลัดวงจรที่กำหนด | 4 | s |
| กระแสไฟฟ้าสูงสุดที่ทนได้ | 50, 63, 80 | เคเอ |
| กระแสปิดวงจรลัดวงจรที่กำหนด | 50, 63, 80 | เคเอ |
| ลำดับการทำงานที่กำหนด | O-0.3s-CO-180s-C | – |
| กระแสตัดต่อของชุดคาปาซิเตอร์แบบเรตติ้งเดี่ยว/แบบต่อกลับด้าน | 630/400 | A |
| ค่าเวลาการตัดกระแสลัดวงจรที่กำหนด | 30 | ครั้ง |
| อายุการใช้งานเชิงกล (เบรกเกอร์วงจร) | 10000 | วงจร |
| อายุการใช้งานเชิงกล (ตัวตัดการเชื่อมต่อ) | 2000 | วงจร |
| อายุการใช้งานทางกล (สวิตช์ต่อสายดิน) | 2000 | วงจร |
| แรงดันไฟฟ้าทนต่อความถี่ปกติในระยะเวลาสั้น (1 นาที, ระหว่างเฟส/ต่อดิน) | 95 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อความถี่กำลังไฟฟ้าชั่วคราว (1 นาที, ตัดในสุญญากาศ) | 118 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อแรงดันกระชากฟ้า (สูงสุด, ระหว่างเฟส/ต่อดิน) | 185 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อแรงดันกระชากฟ้า (สูงสุด, การแยกตัว) | 215 | กิโลโวลต์ |
| แรงดันไฟฟ้าทนต่อความถี่ไฟฟ้าของวงจรทุติยภูมิ (1 นาที) | 2 | กิโลโวลต์ |
| ระยะห่างระหว่างหน้าสัมผัสที่เปิดอยู่ | 18±1 | มม |
| การเคลื่อนที่เกินระยะ | 4±1 | มม |
| ความหนาที่อนุญาตให้สึกหรอได้ | 3 | มม |
| การแยก/การปิดแบบไม่พร้อมกันสามเฟส | ≤2 | เอ็มเอส |
| เวลาเด้งกลับของการปิดการติดต่อ | ≤5 | เอ็มเอส |
| ความเร็วเฉลี่ยในการปิด | 0.8±0.2 | เอ็ม/เอส |
| ความเร็วเฉลี่ยในการเริ่มต้น | 1.6±0.2 | เอ็ม/เอส |
| เวลาปิด (แรงดันไฟฟ้าในการทำงานที่กำหนด) | ≤65 | เอ็มเอส |
| เวลาเปิด (แรงดันไฟฟ้าใช้งานที่กำหนด) | ≤45 | เอ็มเอส |
| ความต้านทานวงจร (รวมการแยก) | ≤180 | μΩ |
| พลังงานเก็บสะสม แรงดันไฟฟ้าของมอเตอร์ (การสั่นไหว: 85%-110%) | DC110, AC220, DC220 | V |
| พลังงานเก็บกัก กำลังไฟฟ้าที่ระบุของมอเตอร์ | ≤70 | W |
| เวลาการเก็บกักพลังงาน | ≤15 | s |
| แม่เหล็กไฟฟ้าปิดแรงดันไฟฟ้าที่กำหนด (85%-110%) | DC110, DC220, AC220 | V |
| แม่เหล็กไฟฟ้าแบบทริปปิ้ง แรงดันไฟฟ้าที่กำหนด (85%-110%) | DC110, DC220, AC220 | V |
| แม่เหล็กไฟฟ้าปิด กระแสไฟฟ้าที่กำหนด | 2.4 (DC110), 2.0 (DC220/AC220) | A |
| กระแสไฟฟ้าที่กำหนดของแม่เหล็กไฟฟ้าแบบทริปปิ้ง | 2.2 | A |
| แม่เหล็กไฟฟ้าปิด กำลังขับสูงสุดที่กำหนด | 480 (DC110), 440±3 (DC220/AC220) | W |
| แม่เหล็กไฟฟ้าแบบทริปปิ้ง กำลังไฟฟ้าสูงสุดที่ระบุ | 440±3 | W |
| อุณหภูมิแวดล้อม | -25 ถึง +40 | องศาเซลเซียส |
| ความชื้นสัมพัทธ์ (ค่าเฉลี่ยรายวัน) | ≤95 | % |
| ความชื้นสัมพัทธ์ (ค่าเฉลี่ยรายเดือน) | ≤90 | % |
| การต้านทานมลพิษ | ไม่มีการกัดกร่อนหรือก๊าซที่ติดไฟ | – |
| ความต้านทานการสั่นสะเทือน | ไม่มีการสั่นสะเทือนอย่างสม่ำเสมอและรุนแรง | – |
| ข้อได้เปรียบหลัก | พลังงานแสงอาทิตย์และพลังงานลมแบบฝังในเสา, 10,000 รอบ, การออกแบบแบบโมดูลาร์, รวม 3-in-1, การแยกที่ชัดเจน, ควบคุมระยะไกล, การใช้งานบ่อยครั้ง, RMU, พลังงานใหม่, ความสามารถในการตัดไฟขนาดใหญ่, ปลอดภัยและเชื่อถือได้ | – |
| การใช้งานหลัก | การผลิตพลังงานไฟฟ้าจากพลังงานลม, สถานีไฟฟ้าย่อยแบบกล่อง, หน่วยหลักระบบสายไฟฟ้า (RMU), กล่องแยกสายเคเบิล, หม้อแปลงควบคุม/ป้องกันปลายสาย | – |
| การปฏิบัติตามมาตรฐาน | IEC 62271-100:2021, GB/T 1984, GB/T 11022, GB/T 311.1, GB/T 1985, GB/T 3309, DL/T 593, DL/T 402 | – |
