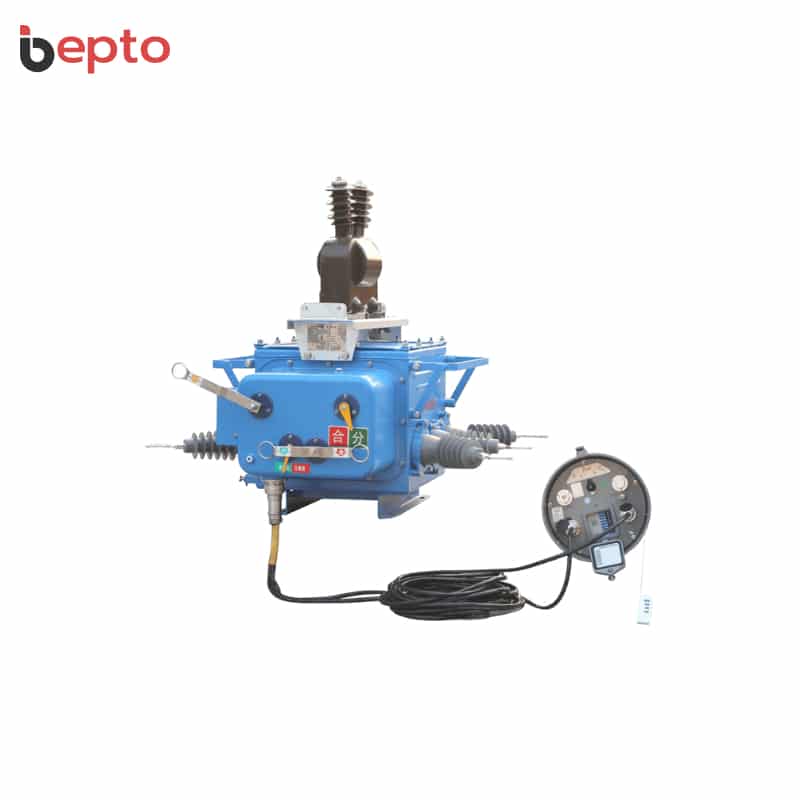

ZW20-12 Circuit Breaker ชนิดสูญญากาศสำหรับใช้งานภายนอก: VCB รีโคลเซอร์ 12kV 1250A, ติดตั้งบนเสา, รีโคลสอัตโนมัติ, ซีล SF6, ระบบอัตโนมัติในการจ่ายไฟฟ้า, ตัดกระแส 20kA, 10,000 รอบ, สำหรับสถานีย่อย/เครือข่ายในเมือง, การใช้งานบ่อยครั้ง, -40°C ถึง +40°C.
ซีรีส์ Advanced ZW20-12 VCB Recloser กลางแจ้ง:เซอร์กิตเบรกเกอร์สุญญากาศแรงดันสูงแบบติดตั้งบนเสาสำหรับใช้งานกลางแจ้ง ออกแบบมาสำหรับอุปกรณ์สวิตช์เกียร์แรงดันสูงกลางแจ้งที่มีแรงดันเรตติ้ง 12kV, สามเฟส AC 50Hz, ใช้หลักในการเปิด/ปิดกระแสโหลดของระบบไฟฟ้า, กระแสเกิน และกระแสลัดวงจร, เหมาะสำหรับใช้ในสถานีย่อย, โรงงานอุตสาหกรรม/เหมืองแร่, การป้องกันและควบคุมเครือข่ายการจ่ายไฟในเมือง, โดยเฉพาะอย่างยิ่งในสถานที่ที่มีการใช้งานบ่อยและระบบอัตโนมัติของเครือข่ายการจ่ายไฟ, ให้กระแสเรตติ้ง 630-1250A12.5-20kA การตัดวงจรลัดวงจร, 31.5-50kA การสร้างวงจรลัดวงจร (สูงสุด), 10000 รอบการทำงานเชิงกล, 30 ครั้งในการตัดวงจรลัดวงจรที่กำหนด, พร้อมตัวควบคุมที่ตรงตามข้อกำหนดของระบบอัตโนมัติในการจ่ายไฟฟ้า, ทำงานฟังก์ชันรีโคลเซอร์แบบดั้งเดิมได้อย่างน่าเชื่อถือ, โครงสร้างปิดผนึกที่สมบูรณ์ภายในบรรจุด้วยก๊าซ SF6.
ระบบปิดอัตโนมัติและพร้อมสำหรับการกระจายอัตโนมัติ: ZW20-12 ประกอบด้วยโครงสร้างปิดผนึกที่สมบูรณ์พร้อมก๊าซ SF6 ซึ่งให้ประสิทธิภาพการปิดผนึกที่ดีไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เป็นผลิตภัณฑ์ที่ไม่ต้องบำรุงรักษา มีกลไกการทำงานแบบสปริงพร้อมโซ่ส่งกำลังหลักที่เคลื่อนที่ตรงและระบบปลดปล่อยหลายขั้นตอนที่รับประกันความน่าเชื่อถือสูง ลำดับการทำงานที่กำหนด O-0.3s-CO-180s-CO ช่วยให้สามารถปิดวงจรอัตโนมัติได้ เข้ากันได้กับตัวควบคุมระบบอัตโนมัติในการจ่ายไฟฟ้า ให้โซลูชันการตัดวงจรสูญญากาศที่เชื่อถือได้สำหรับสถานีย่อยเครือข่ายการกระจายสินค้าในเมือง, กิจการอุตสาหกรรม/เหมืองแร่, การใช้งานที่มีการดำเนินการบ่อย, ระบบอัตโนมัติในการกระจายสินค้า.
| ZW20-12 สเปคเซอร์กิตเบรกเกอร์สูญญากาศกลางแจ้ง | ZW20-12 (12.5kA) | ZW20-12 (16kA) | ZW20-12 (20kA) | หน่วย |
| แบรนด์ | ระบบฉนวนกันความร้อน Bepto | – | ||
| หมายเลขรุ่น | ZW20-12 (ZW20A-12) | – | ||
| ประเภทสินค้า | เซอร์กิตเบรกเกอร์สูญญากาศแรงสูงแบบติดตั้งบนเสาภายนอก (VCB Recloser) พร้อมระบบรีโคลสอัตโนมัติและใช้ SF6 สำหรับระบบอัตโนมัติในการจ่ายไฟฟ้า | – | ||
| เทคโนโลยีแกนกลาง | โครงสร้างที่ปิดสนิทและแข็งแรง + การเติมก๊าซ SF6 ภายใน + กลไกการทำงานด้วยสปริง + โซ่ส่งกำลังหลักแบบเคลื่อนที่ตรง + ระบบปล่อยหลายขั้นตอน + ฟังก์ชันปิดอัตโนมัติ + รองรับตัวควบคุมระบบอัตโนมัติในการจ่ายไฟฟ้า + บริการบำรุงรักษาฟรี | – | ||
| แรงดันไฟฟ้าที่กำหนด | 12 | กิโลโวลต์ | ||
| กำลังไฟฟ้าที่กำหนดที่ความถี่ | 50/60 | เฮิซ | ||
| กระแสไฟฟ้าที่กำหนด | 630, 1250 | A | ||
| กระแสไฟฟ้าที่ตัดวงจรลัดวงจร | 12.5 | 16 | 20 | เคเอ |
| กระแสไฟฟ้าสูงสุดขณะเกิดลัดวงจร (สูงสุด) | 31.5 | 40 | 50 | เคเอ |
| กระแสไฟฟ้าที่ทนได้ (สูงสุด) | 31.5 | 40 | 50 | เคเอ |
| กระแสไฟฟ้าทนทานชั่วครู่ (4 วินาที) | 12.5 | 16 | 20 | เคเอ |
| ระยะเวลาการลัดวงจรที่กำหนด | 4 | s | ||
| 1 นาที ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า | 42 | กิโลโวลต์ | ||
| 1 นาที ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า – แบบเปียก (เฟสถึงกราวด์, ฉนวนชั้นนอก) | 34 | กิโลโวลต์ | ||
| แรงดันไฟฟ้าทนต่อแรงดันกระชาก (สูงสุด) | 75 | กิโลโวลต์ | ||
| ลำดับการทำงานที่กำหนด | O-0.3 วินาที-CO-180 วินาที-CO | – | ||
| เวลาตัดวงจรลัดวงจรที่กำหนด | 30 | ครั้ง | ||
| อายุการใช้งานเชิงกล | 10000 | วงจร | ||
| แรงดันไฟฟ้าใช้งานที่กำหนดและแรงดันไฟฟ้าที่กำหนดของวงจรเสริม | 220 | V | ||
| กระแสที่กำหนดของตัวตัดวงจรเกินกระแส | 5 | A | ||
| โครงสร้างปิดผนึกแก๊ส SF6 | ใช่ (โครงสร้างปิดผนึกสำหรับผู้ใหญ่, ภายในบรรจุด้วยก๊าซ SF6) | – | ||
| ประสิทธิภาพการปิดผนึกที่ดี | ใช่ (ไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก) | – | ||
| การบำรุงรักษาฟรี | ใช่ (ผลิตภัณฑ์บำรุงรักษาฟรี) | – | ||
| กลไกการทำงานของฤดูใบไม้ผลิ | ใช่ (พร้อมโซ่ส่งกำลังหลักแบบตรงและระบบปล่อยหลายขั้นตอน) | – | ||
| ความน่าเชื่อถือสูง | ใช่ (ความน่าเชื่อถือสูงสำหรับเสาเบรกเกอร์วงจร) | – | ||
| ฟังก์ชันปิดอัตโนมัติ | ใช่ (O-0.3s-CO-180s-CO ลำดับการทำงานที่กำหนด) | – | ||
| ระบบอัตโนมัติในการจ่ายไฟฟ้าที่รองรับ | ใช่ (สามารถรองรับระบบอัตโนมัติในการจ่ายไฟฟ้าได้เมื่อใช้ร่วมกับตัวควบคุม) | – | ||
| ฟังก์ชันการปิดเปิดแบบดั้งเดิม | ใช่ (สามารถทำงานของรีคลอสเซอร์แบบดั้งเดิมได้อย่างน่าเชื่อถือและมีประสิทธิภาพ) | – | ||
| ติดตั้งบนเสาภายนอก | ใช่ (ตัวตัดวงจรสุญญากาศแรงสูงติดตั้งบนเสาภายนอก) | – | ||
| ฟังก์ชันเปิด/ปิด | ใช่ (กระแสโหลด, กระแสเกิน, กระแสลัดวงจร) | – | ||
| ข้อได้เปรียบหลัก | ติดตั้งเสาภายนอก, VCB Recloser, ปิดเปิดอัตโนมัติ, ซีล SF6, ระบบอัตโนมัติในการจ่ายไฟฟ้า, ฟรีค่าบำรุงรักษา, 10,000 รอบ, ความน่าเชื่อถือสูง, การปลดปล่อยหลายขั้นตอน, โซ่เคลื่อนที่ตรง, ตัดกระแส 20kA | – | ||
| การใช้งานหลัก | สถานีย่อย, โรงงานอุตสาหกรรมและเหมืองแร่, การป้องกันและควบคุมเครือข่ายการจ่ายไฟฟ้าในเมือง, สถานที่ที่มีการปฏิบัติการบ่อย, ระบบอัตโนมัติของเครือข่ายการจ่ายไฟฟ้า, การเปิด/ปิดกระแสไฟฟ้าในกรณีที่มีโหลด/โอเวอร์โหลด/ลัดวงจรของระบบไฟฟ้า | – | ||
